Audi A8 / S8 (D3/4E; 2008-2009) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Audi A8 / S8 (D3/4E; 2008–2009), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).

Zekeringenschema Audi A8 en S8 2008-2009

---

Passagierscompartiment

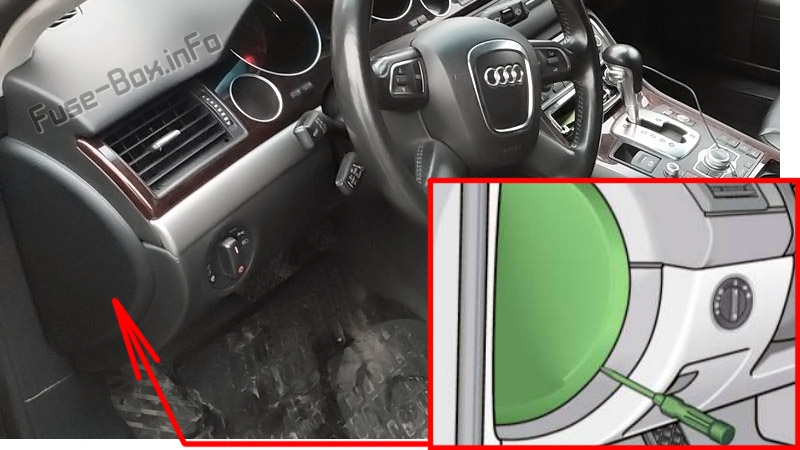

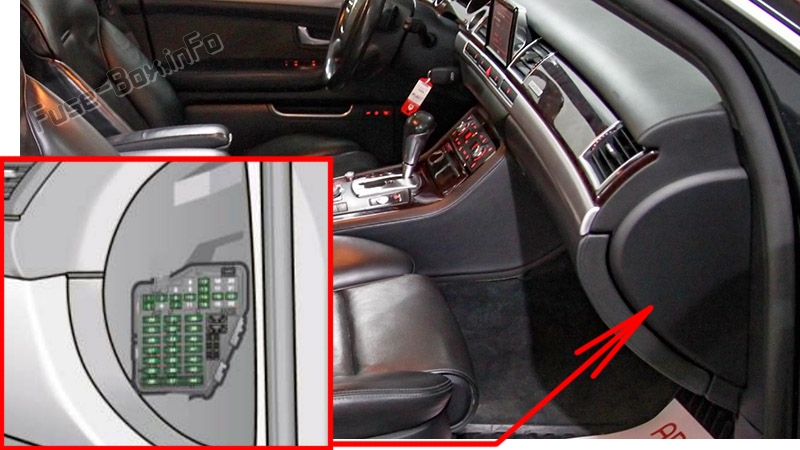

In het interieur zijn er twee zekeringblokken, één links en één rechts van het dashboard.

Bagagecompartiment

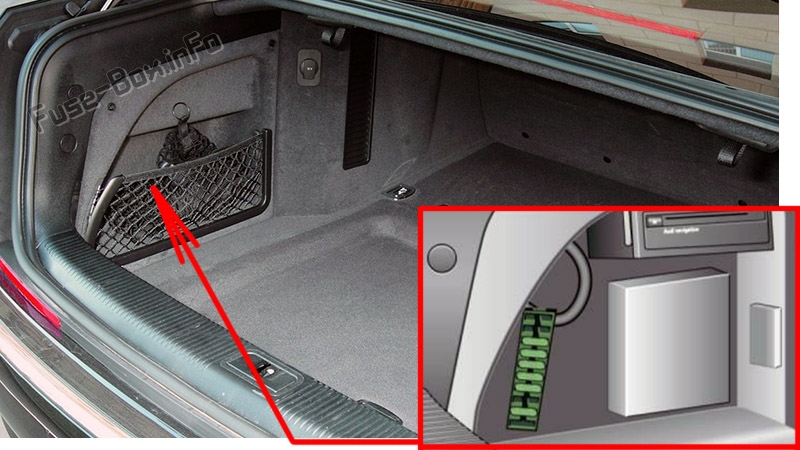

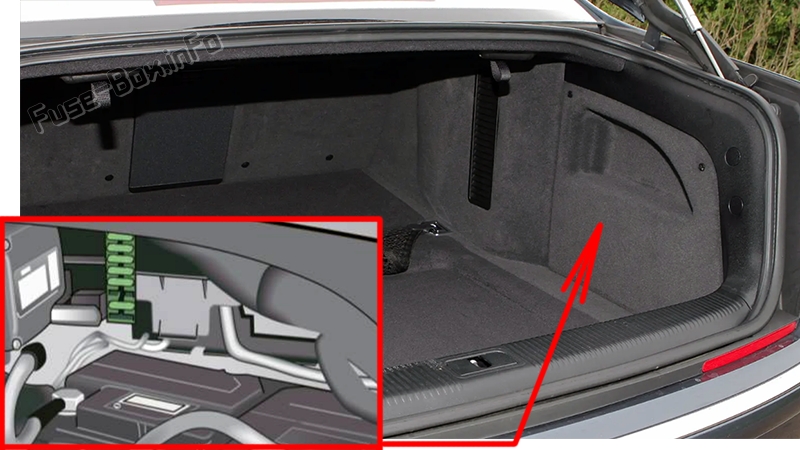

Er zijn ook twee zekeringblokken, één links en één rechts van het bagagecompartiment.

---

---

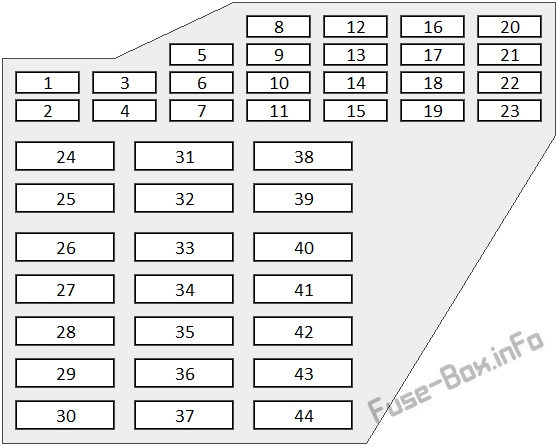

Zekeringkast van het linker instrumentenpaneel

Toewijzing van de zekeringen aan de linkerkant van het dashboard

№	Beschrijving	Ampèrages
1	Garage deur opener (HomeUnk)	5
2	Parkeerhulp systeem	5
3	Parkeerhulp systeem	5
4	Hoogteverstelling van de koplampen/verlichtingscontrole apparaat	10
5	Instrumentencluster	5
6	Stuurkolom elektronica controle	10
7	Diagnose connector	5
8	Diagnose connector/oliepeil sensor	5
9	ESP controle eenheid/stuurhoek sensor	5
10	Instrumentencluster	5
11	Audi rijstrookassistent	10
12	Remlichtschakelaar	5
13	Telefoon/mobiele telefoon	10
14	Niet gebruikt
15	Toegangscontrole/startmodule	5
16	RSE systeem	10
17	Adaptieve cruise control	5
18	Verwarmde ruitensproeiers	5
19	Niet gebruikt
20	Bandenspanning controle systeem	5
21	Niet gebruikt
22	Remlichtschakelaar	5
23	Mobiele telefoon voorbereiding	5
24	Claxon	15
25	Voorruit ruitenwisser systeem	40
26	Niet gebruikt
27	Elektronisch stabiliteitsprogramma (ESP)	25
28	Niet gebruikt
29	Verlichtingsschakelaar	1
30	Niet gebruikt
31	Voeding, verlichtingscontrole (rechter koplamp)	30
32	Niet gebruikt
33	Verwarmer voor linker achtervoet	25
34	Niet gebruikt
35	Niet gebruikt
36	Audi zijassistent	5
37	Radiator	15
38	Voeding, verlichtingscontrole (linker koplamp)	30
39	Controle van de deuren aan de bestuurderszijde	7,5
40	Stuurkolom afstelling	25
41	Controle van de achterdeuren aan de linkerkant	7,5
42	Toegangscontrole/startmodule	25
43	Adaptieve verlichting, links	10
44	Adaptieve verlichting, rechts	10

Zekeringkast van het rechter instrumentenpaneel

Toewijzing van de zekeringen aan de rechterkant van het dashboard

№	Beschrijving	Ampèrages
1	Handrem	5
2	Klimaatregeling	10
3	Barrière verplaatsen	5
4	Niet gebruikt
5	Motorcontrole	15
6	Zuurstofsensor voor de driewegkatalysator	15
7	Zuurstofsensor na de driewegkatalysator	15
8	Motorcontrole, hulpwaterpomp	10
9	Voor/achter klimaatregeling, knoppen op het dashboard	5
10	Niveau controle systeem (adaptieve luchtvering)	10
11	Licht- en regensensor	5
12	Display/controller	5
13	Elektronische dakbediening	10
14	CD/DVD eenheid	5
15	Energiebeheer	5
16	Niet gebruikt
17	Radiator ventilator elektronica	5
18	Herkenning van de passagiersairbag (massa sensor)	5
19	Niet gebruikt
20	Verwarmde/ventileerde stoelen	5
21	Motor controle module	5
22	Niet gebruikt
23	Handrem (schakelaar)	5
24	Voertuig elektrische systeem	10
25	Automatische transmissie	15
26	Klimaatregeling waterkleppen, achterklimaatregeling	10
27	Zonnescherm	20
28	Motor controle module	5
29	Brandstofinjectoren	15
30	Ontstekingsspoelen	30
31	Brandstofpomp, rechts/electronica brandstofpomp	20/40
32	Automatische transmissie	5
33	Verwarmer voor rechter achtervoet	25
34	Verwarmde/ventileerde achterstoelen	20
35	Verwarmde/ventileerde voorstoelen	20
36	Aansteker, voor	20
37	Aansteker, achter/stopcontact, achter	20/25
38	Hulpventilator radiator	20
39	Controle van de rechter voorportieren	7,5
40	Remhulp	15
41	Controle van de rechter achterportieren	7,5
42	Niet gebruikt
43	Sproeisysteem koplampen	30
44	Ventilator verwarming klimaatregeling	30

Zekeringkast van het linker bagagecompartiment

Toewijzing van de zekeringen aan de linkerkant van het bagagecompartiment

№	Beschrijving	Ampèrages
1	Niet gebruikt
2	Niet gebruikt
3	Niet gebruikt
4	Niet gebruikt
5	Module voor digitale audiosysteem controle	30
6	Navigatie	5
7	Televisietuner	10
8	Achteruitrijcamera	5
9	Communicatiemodule	5
10	Subwoofer in de achterbank (BOSE)/ Versterker (Bang & Olufsen)	15/30
11	Elektrische pers	20
12	Niet gebruikt

Zekeringkast van het rechter bagagecompartiment

Toewijzing van de zekeringen aan de rechterkant van het bagagecompartiment

№	Beschrijving	Ampèrages
1	Niet gebruikt
2	Brandstofpomp, links	20
3	Niet gebruikt
4	Niet gebruikt
5	Centrale controle module voor comfort systeem (linker verlichting)	20
6	Centrale controle module voor comfort systeem (rechter verlichting)	10
7	Centrale controle module voor comfort systeem (deursluiting)	20
8	Elektronische controle module handrem, links	30
9	Elektronische controle module handrem, rechts	30
10	Niet gebruikt
11	Niet gebruikt
12	Niet gebruikt
