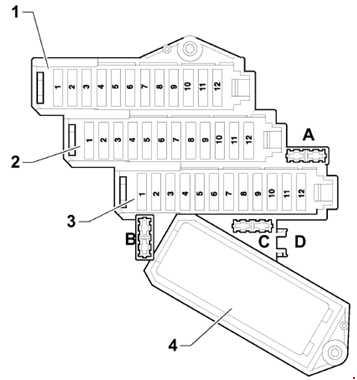

Audi Q7 4L (2005-2015) – zekeringkast

Hoofdzakering voor optionele uitrusting -S245-

Niet gebruikt;

Niet gebruikt;

Besturingseenheid voor de bandenspanning -J502-;

Schakelaar voor de lendensteunverstelling van de bestuurder -E176-

Schakelaar voor de lendensteunverstelling van de voorpassagiersstoel -E177-

Besturingseenheid van de bestuurdersdeur -J386-

Motor van de raamregelaar aan de bestuurderszijde -V147-

Besturingseenheid van de achterdeur links -J388-

Motor van de achterraamregelaar links -V26-

Besturingseenheid van de voordeur van de passagier -J387-

Motor van de achterraamregelaar rechts -V27-

Motor van de voorraamregelaar van de passagier -V148-

Besturingseenheid van de bestuurdersdeur -J386-;

Besturingseenheid van de achterdeur links -J388-

(tot mei 2008).

Besturingseenheid van de voordeur van de passagier -J387-

Besturingseenheid van de achterdeur rechts -J389-

Besturingseenheid van de toegang en start -J518-

Schakelaar voor toegang en start -E415-

Multimedia lezer positie 1 -R118- (tot juni 2009)

Multimedia lezer positie 2 -R119-

(tot juni 2009)

MiniDisc lezer -R153-

(tot juni 2009)

Videorecorder en DVD-lezer -R129-

(tot juni 2009)

Aansluiting voor externe audio bronnen -R199-

(tot juni 2009)

Besturingseenheid van de elektronica van de stuurkolom -J527-

Besturingseenheid achter en display Climatronic -E265-

Besturingseenheid van de ventilator voor frisse lucht -J391-

Interne bewakingssensor -G273-

Toeter -H12-

centrale besturingseenheid van het comfort systeem -J393-

Motor van de ruitenwisser voorruit -V-.

Hoge toon toeter -H2-;

Lage toon toeter -H7-.

Besturingseenheid van de boordvoeding -J519-

12 V aansluiting 3 -U19-;

12 V aansluiting 4 -U20-.

besturingseenheid van de boordvoeding -J519-

Aansteker -U1-

Besturingseenheid van de boordvoeding -J519-

12 V aansluiting -U5-;

12 V aansluiting 2 -U18-.

Besturingseenheid in het dashboardpaneel -J285-

(tot mei 2010);

Diagnose-interface van de databus -J533-;

Display in het dashboardpaneel -Y24-

(tot mei 2010).

Besturingseenheid Climatronic -J255-;

Besturingseenheid van de ventilator voor frisse lucht -J126-.

Diagnose connector

Knop van de display eenheid -E506-

Relais klep -J541- die de koelvloeistof onderbreekt ²⁾

Verwarmer van de koelvloeistof afsluitklep -N279- ²⁾

Besturingseenheid waarschuwing

voor het verlaten van de rijstrook -J759-;

Verwarming van de voorruit voor

waarschuwing voor het verlaten van de rijstrook -Z67-;

Besturingseenheid van het signaleringssysteem -J616-;

Besturingseenheid voor speciale signalen -E507-;

Vanaf november 2007:

Voorbereiding voor multimedia (9WM).

Voorbereiding voor multimedia (9WM)

Besturingseenheid van de elektronica van de stuurkolom -J527-;

Besturingseenheid van de toegang en start -J518-;

Schakelaar voor de lichten -E1-;

Centraal besturingseenheid van het comfort systeem -J393-;

Besturingseenheid van de aanhangwagen detector -J345-;

Besturingseenheid

van de bandenspanning -J502- (7K6)

(vanaf juni 2008).

Verwarming van de linker achterstoel -Z10-;
Verwarming van de rugleuning van de linker achterstoel -Z11-;
Verwarming van de rechter achterstoel -Z12-;
Verwarming van de rugleuning van de rechter achterstoel -Z13-;

Diagnose connector.

Besturingseenheid voor de werking van de garagepoort -E284-;

Motor voor het regelen van de hoek van de linker koplamp -V48-;

Motor voor het regelen van de hoek van de rechter koplamp -V49-.

Besturingseenheid achter en display;

Climatronic -E265-;

Besturingseenheid Climatronic -J255-.

2) Alleen voor modellen met een 6-cilinder dieselmotor van generatie 2

Zekering van de radiator -S340-

Automatische besturingseenheid

van de versnellingsbak -J217- (0AT)

Besturingseenheid van de automatische versnellingsbak -J217-
Vanaf juni 2010:

Versterker van de antenne voor de mobiele telefoon -R86-
Besturingseenheid voor de chipkaartlezer -J676-
Telefoonhouder -R126-

Besturingseenheid van de ventilatie van de rechter voorstoel -J799-

Besturingseenheid van de voordeuren van de passagier -J387-

Besturingseenheid van de achterdeur rechts -J389-

(tot mei 2008)

Besturingseenheid van de bestuurdersdeur -J386-

Besturingseenheid van de achterdeur links -J388-

12 V aansluiting 3 -U19-
12 V aansluiting 4 -U20-

12 V aansluiting 3 -U19-
12 V aansluiting 4 -U20-

Besturingseenheid van de boordvoeding -J519-

Aansteker -U1-

Besturingseenheid van de boordvoeding -J519-

12 V aansluiting -U5-;

12 V aansluiting 2 -U18-

Besturingseenheid van de boordvoeding -J519-

Besturingseenheid in het dashboardpaneel -J285-

(tot mei 2010);

Diagnose-interface van de databus -J533-;

Display in het dashboardpaneel -Y24-

(tot mei 2010).

Besturingseenheid Climatronic -J255-;

Besturingseenheid van de ventilator voor frisse lucht -J126-.

Diagnose connector

bij het wisselen van rijstrook -J769-

Besturingseenheid voor de assistentie

bij het wisselen van rijstrook 2 -J770-

van de versnellingsbak -J217-

van de versnellingsbak -J217- (09D)

Schakelaar van de verwarmde linker achterstoel met regeling -E128-

Schakelaar van de verwarmde rechter achterstoel met regeling -E129-

Besturingseenheid van de elektronica

van de stuurkolom -J527-;

Besturingseenheid van de toegang

en start -J518-;

Schakelaar van het licht -E1-;

Centraal besturingseenheid van het comfort systeem -J393-;

Besturingseenheid van de aanhangwagen detector -J345-.

Luchtkwaliteitsensor -G238-;

Besturingseenheid achter en display Climatronic -E265-;

Besturingseenheid Climatronic -J255-.

Regelaar van de hoek van de rechter koplamp -E102-;

Motor voor het regelen van de hoek van de linker koplamp -V48-;

Motor voor het regelen van de hoek van de rechter koplamp -V49-.

Motor van de achterruitenwisser -V12-

Vanaf juni 2008:

Koelbox -J698-

Besturingseenheid in het dashboardpaneel -J285-

Verwarmingselement van de luchtuitlaat van de ruitenwisser -Z20-;

Besturingseenheid van de boordvoeding -J519-

DVD-lezer -R7-;

CD-wisselaar -R41-.

Display van de voorste informatica en

besturingseenheid van de operationele eenheid -J685-.

Automatische besturingseenheid van de versnellingsbak -J217-

Besturingseenheid van de voorste informatica display

en besturingseenheid -J523-;

Versterker van de antenne -R24-.

Relais van de hydraulische pomp van de versnellingsbak -J510-

(alleen voor modellen met start/stop systeem)

Extra besturingseenheid van de hydraulische pomp -J922-

(alleen voor modellen met start/stop systeem)

-J245-

Multimedia lezer positie 1 -R118-

(tot mei 2009)
Multimedia lezer positie 2 -R119-

(tot mei 2009)
DVD-lezer -R7-

(tot mei 2010)
CD-wisselaar -R41-

(tot mei 2010)
MiniDisc lezer -R153-

(tot mei 2009)
Videorecorder en DVD-lezer -R129-

(tot mei 2009)
Aansluiting voor externe audio bronnen -R199-

(van november 2006 tot mei 2009)

Besturingseenheid van de toegang en start -J518-;

Schakelaar voor toegang en start -E415-

Motor van de raamregelaar aan de passagierszijde -V148-

Motor van de achterraamregelaar rechts -V27-

Besturingseenheid van de bestuurdersdeur -J386-;

Motor van de raamregelaar aan de bestuurderszijde -V147-;

Besturingseenheid van de achterdeur links -J388-;

Motor van de raamregelaar achter links -V26-.

Besturingseenheid achter en display Climatronic -E265-;

Besturingseenheid van de ventilator voor frisse lucht -J391-.

Besturingseenheid van de elektronica van de stuurkolom -J527-

(alleen VS);

Versterker van de rem (alleen VS).

verstelling van de stuurkolom

met geheugenfunctie -J136-;

Besturingseenheid voor de stoelverstelling van de passagier

voor met geheugenfunctie -J521-.

Motor van de achterruitenwisser -V12-.

Verwarmingselement

van de luchtuitlaat van de ruitenwisser -Z20-;

Verwarmingselement

van de luchtuitlaat van de ruitenwisser -Z21-.

Continu circulatie relais van de koelvloeistof -J151-

(V6 FSI vanaf juni 2009)

Relais van de afsluitklep van de koelvloeistof -J541-

(alleen voor modellen met een 6-cilinder dieselmotor, generatie 2)

Relais van de automatische anti-verblindings binnenspiegel -J910-;

(alleen modellen met een 8-traps automatische transmissie).

van de reductie -J880-.

Besturingseenheid van de adaptieve ophangingsregeling -J197-

Schakelaar van de tankdop van de reductie -F502-

Besturingseenheid van het achteruitrijcamera systeem -J772-

Achteruitrijcamera -R189-

voor de hulpverwarming -R64-

voor het openen van het voertuig zonder sleutel -J723-

Besturingseenheid van het signaleringssysteem -J616-

TV-tuner -R78-

Navigatiesysteem met besturingseenheid van de CD-lezer -J401-

Besturingseenheid van het digitale audio pakket -J525-

Digitale radio -R147-

Besturingseenheid van het digitale audio pakket 2 -J787-

Besturingseenheid van het achteruitrijcamera systeem -J772-

Tot juni 2009:

Achteruitrijcamera -R189-

Radio -R-

Besturingseenheid van het digitale audio pakket -J525-

TV-tuner -R78-

Vanaf juni 2011:

Digitale TV-tuner -R171-

Besturingseenheid van het digitale audio pakket -J525-

Besturingseenheid van het digitale audio pakket 2 -J787-

(van november 2007 tot mei 2010)

Motor in de besturingseenheid van de achterklep -V375-.

Motor in de besturingseenheid van de achterklep 2 -V376-.

6-pins connector -T6am-,

Achtervermaak
