Audi A4 B7 (2004-2009) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Audi A4 B7 (2004–2009), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Audi A4 B7 (8E, 8H) (2004-2008) – zekering schema

Productiejaar: 2004, 2005, 2006, 2007, 2008, 2009.

Sigarettenaansteker zekering (voedingsaansluiting) in Audi A4 B7 (2004-2009) is zekering 33 in de zekeringkast in het passagiersgebied.

Zekeringkast in het passagiersgebied

Locatie van de zekeringkast: audi a4 b7 zekeringen beschrijving.

De zekeringen van de audi a4 b7 bevinden zich in de kast links van het dashboard:


Om toegang te krijgen, moet je de linker zijdeur openen en het zijpaneel van het dashboard verwijderen door erop te drukken.

Schema van de zekeringkast

Nr Ampère [A] Beschrijving
1 10 A Klimatcontrole;

Climatronic.
2 5A Voetverlichting
3 5A Verwarmde ruitensproeiers
4 5A Koelventilator controle-eenheid
5 10 A Achterklep;

Multifunctionele schakelaar;

Oliepeil sensor;

Olie temperatuur sensor;

Navigatiesysteem;

Parkeerhulp controle.
6 5A Luchtkwaliteitsensor;

Climatronic;

Verwarmde voorstoelen;

Hoge druk sensor van de airconditioning;

TCS/ESP knop,
7 10 A Traction control schakelaar;

Koppeling schakelaar;

ABS controle;

Rempedaal schakelaar.
8 5A Telefoon;

Telefoonversterker.
9 15A Remservo relais
10 5A Hoogteverstelling van de koplampen
11 5A Airbag controle-eenheid;

Airbag waarschuwingslampje.
12 10 A Diagnose connector
13 10 A Controle-eenheid, elektronica van de stuurkolom
14 10 A Remlicht schakelaar
15 10 A Controle-eenheid met display in het dashboard;

Navigatiesysteem;

CD-speler.
16 5A Garagedeur opener
17 10 A Regen sensor;

Dagrijverlichting systeem;

Parkeerhulp controle.
18 5A
19 15A Mistlampen
20 Niet gebruikt
21 Niet gebruikt
22 15A Controle van de linker voorportier;

Controle van de rechter voorportier.
23 15A Controle van de linker achterportier;

Controle van de rechter achterportier.
24 20A Comfort systeem elektrisch
25 30A Ventilator;

Airconditioning.
26 30A Verwarmde achterruit
27 30A Controle-eenheid voor aanhangwagen detectie
28 20A Brandstofpomp
29 Niet gebruikt
30 20A Controle van het schuifdak
31 15A Achterspeellichten schakelaar;

Luchtmassameter;

Automatische transmissie controle;

Lichtsensor;

Startmotor relais;

Vergrendel elektromagneet van de selectorknop;

Diagnose connector;

Automatische achteruitkijkspiegel met antiverblindingsfunctie.
32 Niet gebruikt
33 15A Sigarettenaansteker
34 30A 12V aansluiting
35 30A Accessoire aansluiting
36 30A Voeding controle-eenheid;

Achterruitenwisser motor.
37 30A Voeding controle;

Hoofdlicht sproeipomp.
38 15A Waarschuwingshoorn;

Comfort systeem elektrisch;

Interieur monitoring
39 20A Radio geluidsversterker
40 25A Hoorn
41   Extra controle-eenheid voor de verwarming;

Ontvanger van de afstandsbediening.
42 30A ABS controle-eenheid
43 15A Luchtstroomsensor;

Motorbeheer;

EGR;

Hoofd relais;

Motor controle-eenheid;

Relais van de motor controle-eenheid.
44 30A Klimat controle-eenheid
Leggere  Audi S3 (2008-2016) – zekeringdoos

Zekeringkast en relais №1.

Schema van de zekeringkast.

Legenda.

Nr Ampère [A] Beschrijving
A Niet gebruikt
b 40A Extra verwarming
C 60A Extra verwarming
R1   Speciale voertuigen
R2   Laag vermogen verwarmingsrelais
R3   Hoog rendement verwarmingsrelais

Zekeringkast en relais nr 2 in het passagiersgebied

Schema van de zekeringkast

Nr Ampère [A] Beschrijving
A 10 A Achterklep
B1 10 A 12V aansluiting
B2 10 A Achterklep
C niet gebruikt
D 30A Raamregelaar
E1 30A Bestuurdersstoel verstelling
E2 10 A Bestuurdersstoel verstelling
F 30A Raamregelaar
g 30A Oplegmodule voor aanhangwagen
R1   Brandstofpomp relais;

Extra brandstofpomp relais.
R2   Servotronic controle-eenheid
R3   Startmotor relais
R4   Startmotor relais;

Remservo relais.
R5   Verwarmd achterruit relais
R6   X contactontladingsrelais
R7   Niet gebruikt
R8   Hoorn relais
R9   Niet gebruikt

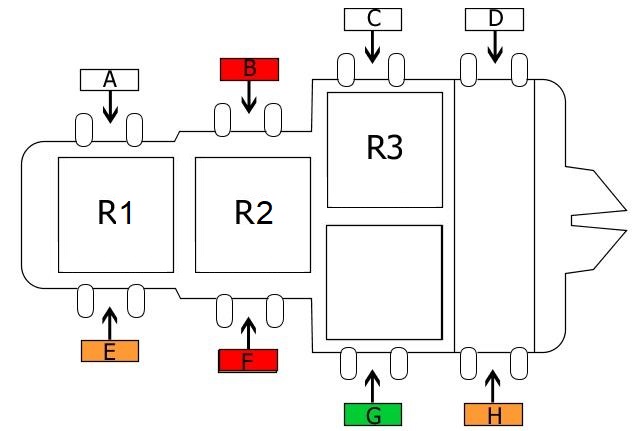

Zekeringkast en relais nr 3 in het passagiersgebied

Schema van de zekeringkast

Nr Ampère [A] Beschrijving
A Niet gebruikt
B 10 A Ongediertebestrijdingssysteem
C Niet gebruikt
D Niet gebruikt
E 40A Speciale voertuigen
F1 10 A Speciale voertuigen
F2 40A Koelventilator (ook 60A)
G 30A Koelventilator (ook gebruikt 40A en 60A)
H 40A ABS controle-eenheid
R1   Niet gebruikt
R2   Niet gebruikt
R3   Speciale voertuigen
R4A   Speciale voertuigen
R4B   Taxi pakket

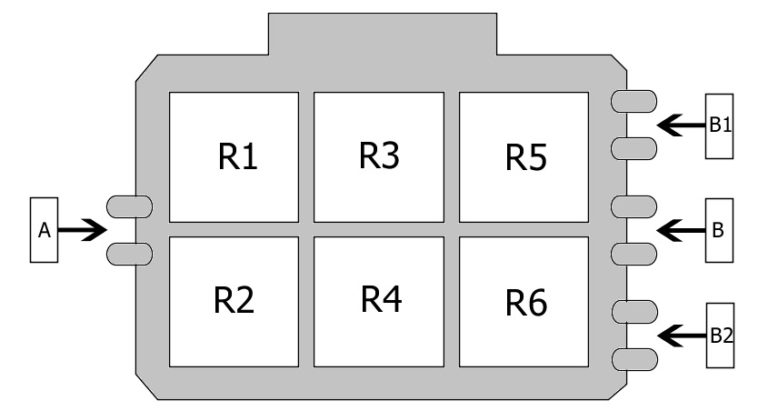

Relaiskast in het passagiersgebied

Schema van de relaiskast

Nr Ampère [A] Beschrijving
A Niet gebruikt
B Niet gebruikt
B1 Niet gebruikt
B2 Niet gebruikt
R1   Waarschuwingssysteem;

Verlichting hoog;

Relais van de hoge verlichting.
R2   Speciale voertuigen;

Taxi pakket.
R3   Controle-eenheid van het waarschuwingssysteem
of
sirene relais
R4   Controle-eenheid van het waarschuwingssysteem
of
sirene relais
R5   Waarschuwingsrelais;

Rechter richtingaanwijzer
of
richtingaanwijzer relais
R6   Waarschuwingsrelais
Linker richtingaanwijzer
of
Niet gebruikt
Leggere  Audi A4 B6 (2000-2006) – zekeringdoos

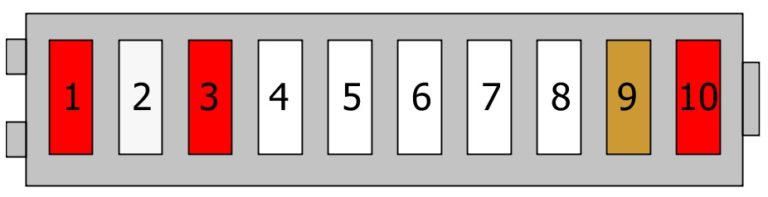

Zekeringkast nr 2 in het passagiersgebied

Schema van de zekeringkast

Nr Ampère [A] Beschrijving
1 10 A Speciale voertuigen
of
taxi pakket
2 25A Speciale voertuigen
of
waarschuwingssysteem
3 10 A Speciale voertuigen
of
taxi pakket
4   Speciale voertuigen
5   Speciale voertuigen
6   Speciale voertuigen
7   Speciale voertuigen
8   Speciale voertuigen
9 5A Speciale voertuigen
of
radio
10 10 A Speciale voertuigen
of
12V aansluiting

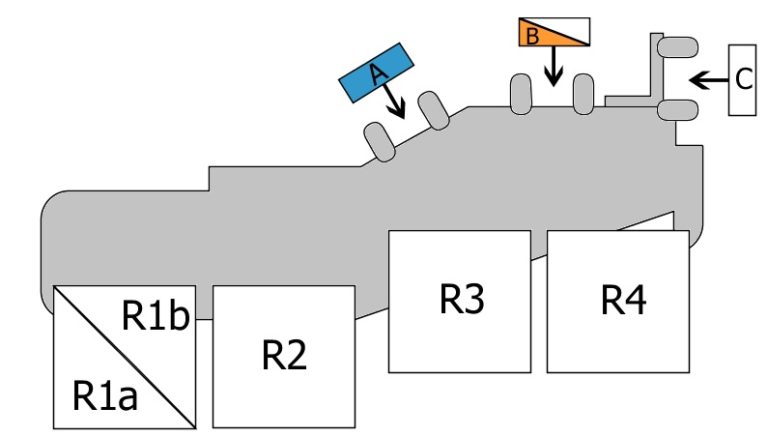

Zekeringkast in de motorruimte van de Audi A4 (B7)

Schema van de zekeringkast

Nr Ampère [A] Beschrijving
A 15A Motor elektronica
B1 Niet gebruikt
B2 40A Secundaire luchtinjectiepomp
C Niet gebruikt
D 20A Motor controle-eenheid
E 15A Injectoren
F Niet gebruikt
G 15A Motor elektronica
R1a   Niet gebruikt
R1b   Niet gebruikt
R2   Hoofd relais
R3   Relais van de secundaire luchtpomp
R4   Niet gebruikt

Dit is van toepassing op de motor modellen:

2004, 2005, 2006, 2007 en 2008 Audi A4 B7 Benzine (1.6, 1.8T, 2.0, 3.2) en Diesel (1.9 TDI, 2.5 TDI, 2.7 TDI en 3.0 TDI), S4, RS4.
