Audi A5 (8T, 8F) (2007-2016) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Audi A5 (8T, 8F) (2007–2016), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Audi A5 (8T, 8F) (2007-2016) – zekering schema

Productiejaar: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

Sigarettenaansteker zekering (voedingsaansluiting) in Audi A5 (8T, 8F) (2007-2016) is zekering 4 in de zekeringkast op paneel D.

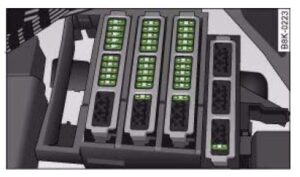

Zekeringkast aan bestuurderszijde van het dashboard

Om toegang te krijgen tot de zekeringkast aan de bestuurderszijde van het dashboard, moet je de bestuurdersdeur openen en het zijpaneel van het dashboard verwijderen door het naar voren te duwen:

Lijst van zekeringen en stroomsterkte (bestuurderszijde)

Nr	Beschrijving	Amp [A]
1	Dynamische controle	5
2	Niet gebruikt	–
3	HomeLink	5
4	–	–
5	Klimaatcontrole	5
6	Verstelling van de rechterkoplamp	5
7	Verstelling van de linker koplamp	5
8	Controlemodule elektrische systeem voertuig 1	5
9	Adaptieve cruisecontrol	5
10	Poortverplaatsing	5
11	Spuitmondjes voor ruitensproeiervloeistof	5
12	Klimaatcontrole	5
13	Voorbereiding voor mobiele telefoon	5
14	Airbag	5
15	Terminal 15	25
16	Motor 15 terminal	40

Lijst van zekeringen van de bruine connector en stroomsterkte (bestuurderszijde)

Nr	Beschrijving	Amp [A]
1	Automatische verduistering van de binnenspiegel	5
2	Koppeling sensor	5
3	Brandstofpomp (diesel / benzine)	20/25
4	Hulppomp (3.2 FSI)	5
5	Zitverwarming (linkerkant) met / zonder ventilatie	15/30
6	Elektronisch stabiliteitsprogramma	10
7	Toeter	25
8	Raam elektrische motor (linkerdeur)	30
9	Wissermotor	30
10	Elektronisch stabiliteitsprogramma	25
11	Deur controle-eenheid (bestuurderszijde)	15
12	Regen- en lichtsensor	5

Lijst van zekeringen van de rode connector en stroomsterkte (bestuurderszijde)

Nr	Beschrijving	Amp [A]
1	Leeg
2	Leeg
3	Lendensteun	10
4	Dynamische controle	35
5	Geconditioneerde bekerhouder	10
6	Controle-eenheid 1 voor het elektrische systeem van het voertuig	35
7	Controle-eenheid 1 voor het elektrische systeem van het voertuig	20
8	Controle-eenheid 1 voor het elektrische systeem van het voertuig	30
9	Panoramadak kantelbaar / schuifdak	20
10	Controle-eenheid 1 voor het elektrische systeem van het voertuig	30
11	Deksel van het panoramadak	20
12	Comfort elektronica	5

2- Zekeringkast aan passagierszijde van het dashboard

Om toegang te krijgen tot de zekeringkast aan de passagierszijde van het dashboard, moet je de passagiersdeur openen en het zijpaneel van het dashboard verwijderen door het naar voren te duwen:

Lijst van zekeringen en stroomsterkte (passagierszijde)

Nr	Beschrijving	Amp [A]
1	Leeg
2	Leeg
3	Leeg
4	Leeg
5	Schakelaar module van het stuurkolom	5
6	Elektronisch stabiliteitsprogramma	5
7	Diagnoseconnector	5
8	Gateway (diagnostische interface voor databus)	5
9	Leeg
10	Leeg
11	Leeg
12	Leeg

Lijst van zekeringen van de bruine connector en stroomsterkte (passagierszijde)

Nr	Beschrijving	Amp [A]
1	CD-eenheid	5
2	Schakelaar module voor Audi drive select	5
3	MMI / Radio	5/20
4	Meetinstrument	5
5	Overgang	5
6	Ontstekingsslot	5
7	Draaiknop voor verlichting	5
8	Airconditioning ventilator	40
9	Stuurkolomvergrendeling	5
10	Airconditioning	10
11	Diagnoseconnector	10
12	Schakelaar module van het stuurkolom	5

3- Zekeringkast in de kofferbak

Om toegang te krijgen tot de zekeringkast in de kofferbak, moet je de bekleding aan de rechterkant van de kofferbak verwijderen en het deksel van de zekering openen:

Paneel A: lijst van zekeringen van de zwarte connector en stroomsterkte (kofferbak)

Nr	Beschrijving	Amp [A]
1	Leeg
2	Achterruitverwarming (cabriolet)
3	Dakvergrendeling (Cabriolet)
4	Hydraulica (cabriolet)

Paneel B: lijst van zekeringen van de zwarte connector en stroomsterkte (kofferbak)

Nr	Beschrijving	Amp [A]
1	Controlemodule van de kofferbakdeksel (Avant)	30
2	Controle-eenheid voor aanhangwagen	15
3	Controle-eenheid voor aanhangwagen	20
4	Controle-eenheid voor aanhangwagen	20
5	Elektronische handrem	5
6	Elektronische ophangingscontrole	15
7	Electromechanische handrem	30
8	Controle-eenheid 2 voor het elektrische systeem van het voertuig	30
9	Sport Quattro	35
10	Controle-eenheid 2 voor het elektrische systeem van het voertuig	30
11	Controle-eenheid 2 voor het elektrische systeem van het voertuig	20
12	Terminal 30	5

Paneel C: lijst van zekeringen van de bruine connector en stroomsterkte (kofferbak)

Nr	Beschrijving	Amp [A]
1	Controlemodule van de kofferbakdeksel	30
2	Verwarming van de rechtervoorstoel	15
3	DC-DC converter pad 1	40
4	DC-DC converter pad 2	40
5	Stopcontact	30
6	Leeg
7	Electromechanische handrem	30
8	Verwarming van de achterstoelen	30
9	Deur controle-eenheid (passagierszijde)	30
10	Leeg	–
11	Deur controle-eenheid (passagierszijde)	15
12	Leeg	–

Paneel D: lijst van zekeringen van de rode connector en stroomsterkte (kofferbak)

Nr	Beschrijving	Amp [A]
1	Stopcontact, middenconsole, achter	15
2	Stopcontact, middenconsole, voor	15
3	Stopcontact, kofferbak	15
4	Sigarettenaansteker	15
5	V6 FSI	5
6	Achtervermaak	5
7	Parkeersysteem	7.5
8	Achterruitenwisser (Avant)	15
9	EPB-schakelaar (electromechanische handrem)	5
10	Rijstrookassistentie functie	5
11	Verwarming van de achterstoelen	5
12	Controlemodules van terminal 15	5

Paneel E: lijst van zekeringen van de zwarte connector en stroomsterkte (kofferbak)

Nr	Beschrijving	Amp [A]
1	Niet gebruikt	–
2	Niet gebruikt	–
3	DSP versterker, radio	30/20
4	MMI	7.5
5	Voorbereiding radio / navigatie / mobiele telefoon	7.5
6	Achteruitrijcamera	5
7	Niet gebruikt	–
8	Niet gebruikt	–
9	Niet gebruikt	–
10	Niet gebruikt	–
11	Niet gebruikt	–
12	Niet gebruikt	–
