Audi S3 (2008-2016) – zekeringdoos

In dit artikel vind je de zekeringdiagrammen van de Audi S3 2008-2016, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Audi S3 (2008) – zekeringdiagram

Productiejaar: 2008.

Sigarettenaansteker zekering (voedingsaansluiting) in Audi S3 (2008) is zekering 24 in het zekeringpaneel op het dashboard.

Dashboard

Audi S3 – zekeringdiagram – dashboard
Nummer Beschrijving Amperages [A]
1 Motorcomponenten (I), handmatige koplampverstelling, automatische koplampverstelling, AFS-controlemodule, motorcomponenten (II), koplampenschakelaar (verlichtingsschakelaar), diagnose-aansluiting 10
2 Vierwielaandrijving, automatische transmissie, controlemodule voor CAN-datatransmissie (gateway), elektromechanische controle, automatische transmissie met schakelpunt gateway, motorrelais, brandstoftank controlemodule, motor controle module, remcontrole (ABS), elektronisch stabiliteitsprogramma (ESP), slipregeling (ASR), remlichtschakelaar 10
3 Airbag 5
4 Klimatisering (druksensor, luchtkwaliteitsensor), knop voor elektronisch stabiliteitsprogramma (ESP), slipregeling (ASR), oliepeil sensor, achteruitrijlichtschakelaar, voorstoelenverwarming, stoelbezettingsherkenning (geactiveerd) VS), navigatie, garagepoort openen, automatische dimfunctie van de spiegels, verwarmde sproeiers voor de voorruitwissers, klimatisering (controlemodule) 5
5 AFS-koplampen (linkerkant) 5
6 AFS-koplampen (rechterkant) 5
7 – –
8 – –
9 – –
10 – –
11 – –
12 Centrale vergrendeling (voordeuren) 10
13 Centrale vergrendeling (achterdeuren), comfortelektronica (controlemodule) 10
14 Elektronisch stabiliteitsprogramma (ESP) (controlemodule), automatische transmissie (controlemodule, automatische transmissie met schakelpunt gateway) 10
15 Interieurverlichting, leeslampen 10
16 Diagnose-aansluiting, regensensor, klimatisering (controlemodule) 10
17 Inbraakalarm systeem 5
18 Startdiagnose 5
19 – –
20 – –
21 – –
22 Klimatisering (ventilator) 40
23 Voorruit bestuurderszijde 30
24 Sigarettenaansteker 20
25 Achterruitontwaseming 30
26 Elektrische aansluiting in de kofferbak 20
27 Brandstoftank controlemodule, brandstofpomp 15
28 Elektrisch raam, achter 30
29 – –
30 Automatische transmissie 20
31 Automatische transmissie (vacuum pomp) 20
32 – –
33 Schuifdak / opklapbaar 20
34 – –
35 – –
36 Lendensteun 10
37 Verwarmde voorstoelen 20
38 Voorruit passagierszijde 30
39 – –
40 Verwarming (ventilator) 40
41 Achterruitwisser 15
42 Voorruitwisser (spuitpomp) 15
43 Comfortelektronica (controlemodule) 20
44 Trailer controlemodule 20
45 Trailer controlemodule 15
46 – –
47 Mobiele telefoonpakket (VDA-interface) 5
48 – –
49 – –

Motorruimte

Audi S3 – zekeringdiagram – motorruimte

Versie (1) met 30 insteekzekeringen

Nummer Beschrijving Amperages [A]
F1 – –
F2 Stuur elektronica 5
F3 Batterij spanning 5
F4 ABS kleppen 30
F5 Versnellingsmodule 15
F6 Instrumentenpaneel module 5
F7 Versnellingsmodule 30
F8 Navigatiesysteem, radiosysteem 15
25
F9 Navigatiesysteem, digitale radio, mobiele telefoon, televisieapparatuur 5
F10 Motor controlemodule, hoofd relais 5
10
F11 – –
F12 Controlemodule voor CAN-datatransmissie (gateway) 5
F13 Motor controlemodule 15
25
F14 Ontstekingsspoelen 20
F15 Tankdiagnose, zuurstofsensor 10
15
F 16 ABS pomp 30
F17 Toeter 15
F18 Audioversterker 30
F19 Voorruitwissersysteem 30
F20 Volume regelklep 20
F21 Zuurstofsensor 10
F22 Koppeling pedaal schakelaar, remlicht schakelaar 5
F23 Motor relais, motorcomponenten 5
10
15
F24 Motorcomponenten 10
F25 Verlichting rechterzijde (elektrisch systeem controle) 30
F26 Verlichting linkerzijde (elektrisch systeem controle) 30
F27 Secundaire luchtpomp 40
F28 Voeding relais terminal 15 40
F29 Toewijzing van zekeringen in het linker paneel (speciale uitrusting) 50
F30 Voeding relais terminal 75 50

Versie (2) met 54 insteekzekeringen

Nummer Beschrijving Amperages [A]
F1 ABS pomp 30
F2 ABS pomp 30
F3 – –
F4 Batterij spanning 5
F5 Toeter 15
F6 Volume regelklep / brandstofpomp 15
F7 – –
F8 – –
F9 Motorcomponenten 10
F10 Brandstoftank controle, massastroom sensor 10
F11 Zuurstofsensoren voor de katalysator 10
F12 Zuurstofsensoren, na de katalysator 10
F13 Automatische transmissie 15
F14 – –
F15 Water terugpompen 10
F 16 Stuur elektronica 5
F17 Instrumentenpaneel module 5
F18 Audioversterker 30
F19 Navigatiesysteem, radiosysteem 15
25
F20 Navigatiesysteem, digitale radio, mobiele telefoon, televisieapparatuur 5
F21 – –
F22 – –
F23 Motor controlemodule, hoofd relais 10
F24 Controlemodule voor CAN-datatransmissie (gateway) 5
F25 – –
F26 – –
F27 – –
F28 Motor controlemodule 15
25
F29 Motorcomponenten 5
F30 – –
F31 Voorruitwissersysteem 30
F32 – –
F33 – –
F34 – –
F35 – –
F36 – –
F37 – –
F38 Motorcomponenten 10
F39 Koppeling pedaal schakelaar, remlicht schakelaar 5
F40 Ontstekingsspoelen
F41 – –
F42 Motor voeding relais 5
F43 Ontstekingsspoelen 30
F44 – –
F45 – –
F46 – –
F47 Verlichting linkerzijde (elektrisch systeem controle) 30
F48 Verlichting rechterzijde (elektrisch systeem controle) 30
F49 Voeding relais terminal 15 40
F50 – –
F51 Secundaire luchtpomp 40
F52 Voeding relais terminal 75 50
F53 Toewijzing van zekeringen in het linker paneel (speciale uitrusting) 50
F54 – –
Leggere  Audi TT 8N3 (1998-2006) - batterij

Audi S3 (2010) – zekeringdiagram

Productiejaar: 2010.

Sigarettenaansteker zekering (voedingsaansluiting) in Audi S3 (2010) is zekering 24 in het zekeringpaneel.

Instrumentenpaneel

Audi S3 – zekeringdiagram – instrumentenpaneel
Nummer Beschrijving Amp [A]
1 Handmatige koplampverstelling; Automatische koplampverstelling; AFS controlemodule; Motorcomponenten; Koplampenschakelaar; Diagnose-aansluiting. 10
2 Automatische transmissie; Controlemodule voor CAN-datatransmissie (gateway); Elektromechanische controle; Motorrelais van de automatische transmissie met schakelpunt gateway; Brandstoftank controle; Motor controle; Remcontrole (ABS); Elektronisch stabiliteitsprogramma (ESP); Anti-slip systeem (ASR). 10
3 Airbag 5
4 Klimatisering (druksensor, luchtkwaliteitsensor); Knop voor elektronisch stabiliteitsprogramma (ESP); Anti-slip regeling (ASR); Bandenspanning display; Oliepeil sensor; Achteruitrijlicht schakelaar; Voorstoelen verwarming; Parkeerhulp; Stoelbezettingsherkenning (in voertuigen in de VS); Garagepoort openen; Automatische dimfunctie van de spiegels; Koplamp assistent; Verwarmde sproeiers voor de voorruitwissers; Klimatisering (controlemodule). 5
5 AFS-koplampen (linkerkant) 5
6 AFS-koplampen (rechterkant) 5
7 – –
8 – –
9 Navigatiesysteem, radiosysteem 15
10 Digitale radio, mobiele telefoon, televisieapparatuur 7,5
11 Automatische dimfunctie van de spiegels; Koplamp assistent. 10
12 Centrale vergrendeling (voordeuren) 10
13 Centrale vergrendeling (achterdeuren) 10
14 Elektronisch stabiliteitsprogramma (ESP) (controlemodule); Automatische transmissie van de gateway voor schakelpunt. 10
15 Interieurverlichting; Leeslampen. 10
16 Diagnose-aansluiting; Regensensor; Klimatisering (controlemodule); Bandenspanning monitor display (controlemodule) 10
17 Inbraakalarm systeem 5
18 Diagnose Starter 5
19 Vierwielaandrijving 10
20 – –
21 – –
22 Ventilatoren 40
23 Voorruit bestuurderszijde 30
24 Voedingsaansluiting vooraan 20
25 Achterruitontwaseming 30
26 Elektrische aansluiting in de kofferbak 20
27 Brandstoftank controle; Brandstofpomp. 15
28 Elektrisch raam – achter 30
29 – –
30 – –
31 – –
32 – –
33 Schuifdak of opklapbaar 20
34 – –
35 – –
36 Lendensteun 10
37 Verwarmde voorstoelen 20
38 Voorruit passagierszijde 30
39 Speciale functies interface 5
40 Startmotor 40
41 Achterruitwisser 15
42 – –
43 Carrosserie controlemodule 20
44 – –
45 – –
46 – –
47 Mobiele telefoonpakket (VDA-interface) 5
48 – –
49 – –

Motorruimte

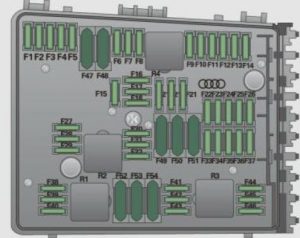

Audi S3 - zekeringdiagram - motorruimte
Audi S3 – zekeringdiagram – motorruimte

Versie (1) met 30 insteekzekeringen

Nummer Beschrijving Amp [A]
F1 Terminal 30 40
F2 Motorcomponenten 20
F3 Batterij spanning 5
F4 ESP kleppen; ABS kleppen. 20
30
F5 Versnellingsmodule 15
F6 Stuur elektronica 5
F7 – –
F8 – –
F9 – –
F10 Motor controlemodule; Hoofd relais. 5
10
F11 – –
F12 Controlemodule voor CAN-datatransmissie (gateway) 5
F13 Motor controlemodule 15
25
30
F14 Ontstekingsspoelen; Motorcomponenten (dieselmotor). 20
F15 Verwarmingsmodule; Motorcomponent; Tankdiagnose; Lambda sensor. 10
15
F 16 Carrosserie controlemodule (rechts) 30
F17 Toeter 15
F18 Audioversterker 30
F19 Voorruitwissersysteem 30
F20 Water terugpompen; Volume regelklep. 10
20
F21 Zuurstofsensor; Vacuum pomp. 15
F22 Koppeling pedaal schakelaar; Remlicht schakelaar. 5
F23 Motorcomponenten; Waterpomp. 5
10
15
F24 Motorcomponenten; Waterpomp. 10
F25 Pomp (ESP / ABS); ABS klep. 40
F26 Carrosserie controlemodule (links) 30
F27 Secundaire luchtpomp; Verwarmingsmodule. 40
F28 – –
F29 Toewijzing van zekeringen in het linker paneel (speciale uitrusting). 50
F30 Terminal van de voeding relais 15 50

Versie (2) met 54 insteekzekeringen

Nummer Beschrijving Amp [A]
F1 Controlemodule voor ABS 30
F2 Controlemodule voor ABS 30
F3 – –
F4 Batterij spanning 5
F5 Toeter 15
F6 Volume regelklep / brandstofpomp 15
F7 – –
F8 – –
F9 Motorcomponenten 10
F10 Brandstoftank controle, massastroom sensor 10
F11 Zuurstofsensoren voor de katalysator 10
F12 Zuurstofsensoren na de katalysator 10
F13 Automatische transmissie 15
F14 – –
F15 Water terugpompen 10
F 16 Stuur elektronica 5
F17 Instrumentenpaneel module 5
F18 Audioversterker 30
F19 Navigatiesysteem, radiosysteem 15
25
F20 Brandstoftank controle; Sensor voor massastroom. 10
F21 – –
F22 – –
F23 Motor controlemodule; Hoofd relais. 10
F24 Controlemodule voor CAN-datatransmissie (gateway) 5
F25 – –
F26 – –
F27 – –
F28 Motor controlemodule 15
25
F29 Motorcomponenten 5
F30 – –
F31 Voorruitwissersysteem 30
F32 – –
F33 – –
F34 – –
F35 – –
F36 – –
F37 – –
F38 Motorcomponenten; Diagnostiek van de tank. 10
F39 Koppeling pedaal schakelaar; Remlicht schakelaar. 5
F40 Ontstekingsspoelen 20
F41 – –
F42 – –
F43 – –
F44 – –
F45 – –
F46 – –
F47 Carrosserie controlemodule (links) 30
F48 Pomp (ESP / ABS); ABS klep. 40
F49 – –
F50 – –
F51 – –
F52 Terminal van de voeding relais 15 50
F53 Toewijzing van zekeringen in het linker paneel (speciale uitrusting). 50
F54 – –
Leggere  Audi TT 8J3 (2006-2014) - batterij

Audi S3 (2011) – zekeringdiagram

Productiejaar: 2011.

Sigarettenaansteker zekering (voedingsaansluiting) in Audi S3 (2011) is zekering 24 in het zekeringpaneel op het dashboard.

Instrumentenpaneel

Audi S3 - zekeringdiagram - instrumentenpaneel
Audi S3 – zekeringdiagram – instrumentenpaneel
Nummer Beschrijving Amp [A]
1 Handmatige koplampverstelling; Automatische koplampverstelling; AFS controlemodule; Motorcomponenten; Koplampenschakelaar; Diagnose-aansluiting. 10
2 Automatische transmissie; Controlemodule voor CAN-datatransmissie (gateway); Elektromechanische controle; Motorrelais van de automatische transmissie met schakelpunt gateway; Brandstoftank controle; Motor controle; Remcontrole (ABS); Elektronisch stabiliteitsprogramma (ESP); Anti-slip systeem (ASR). 10
3 Airbag 5
4 Klimatisering (druksensor, luchtkwaliteitsensor); Knop voor elektronisch stabiliteitsprogramma (ESP); Anti-slip regeling (ASR); Bandenspanning display; Oliepeil sensor; Achteruitrijlicht schakelaar; Voorstoelen verwarming; Parkeerhulp; Stoelbezettingsherkenning (in voertuigen in de VS); Garagepoort openen; Automatische dimfunctie van de spiegels; Koplamp assistent; Verwarmde sproeiers voor de voorruitwissers; Klimatisering (controlemodule). 5
5 AFS-koplampen (linkerkant) 5
6 AFS-koplampen (rechterkant) 5
7 – –
8 – –
9 Navigatiesysteem; Radiosysteem 15
10 Digitale radio, mobiele telefoon, televisieapparatuur 7,5
11 Automatische dimfunctie van de spiegels; Koplamp assistent. 10
12 Centrale vergrendeling (voordeuren) 10
13 Centrale vergrendeling (achterdeuren) 10
14 Elektronisch stabiliteitsprogramma (ESP) (controlemodule); Automatische transmissie van de gateway voor schakelpunt. 10
15 Interieurverlichting; Leeslampen. 10
16 Diagnose-aansluiting; Regensensor; Klimatisering (controlemodule); Bandenspanning monitor display (controlemodule). 10
17 Inbraakalarm systeem 5
18 Diagnose 5
19 Vierwielaandrijving 10
20 – –
21 – –
22 Ventilatoren 40
23 Voorruit bestuurderszijde 30
24 Voedingsaansluiting vooraan 20
25 Achterruitontwaseming 30
26 Elektrische aansluiting in de kofferbak 20
27 Brandstoftank controle; Brandstofpomp. 15
28 Elektrisch raam – achter 30
29 – –
30 – –
31 – –
32 – –
33 Schuifdak of opklapbaar 20
34 – –
35 – –
36 Lendensteun 10
37 Verwarmde voorstoelen 20
38 Voorruit passagierszijde 30
39 Speciale functies interface 5
40 Startmotor 40
41 Achterruitwisser 15
42 – –
43 Carrosserie controlemodule 20
44 – –
45 – –
46 – –
47 Mobiele telefoonpakket (VDA-interface) 5
48 – –
49 – –

Motorruimte

Audi S3 - zekeringdiagram - motorruimte
Audi S3 – zekeringdiagram – motorruimte

Versie (1) met 30 insteekzekeringen

Nummer Beschrijving Amp [A]
F1 Terminal 30 40
F2 Motorcomponenten 20
F3 Batterij spanning 5
F4 ESP kleppen; ABS kleppen. 20
30
F5 Versnellingsmodule 15
F6 Stuur elektronica 5
F7 – –
F8 – –
F9 – –
F10 Motor controlemodule; Hoofd relais. 5
10
F11 – –
F12 Controlemodule voor CAN-datatransmissie (gateway) 5
F13 Motor controlemodule 15
25
30
F14 Ontstekingsspoelen; Motorcomponenten (dieselmotor). 20
F15 Verwarmingsmodule; Motorcomponent; Tankdiagnose; Lambda sensor. 10
15
F 16 Carrosserie controlemodule (rechts) 30
F17 Toeter 15
F18 Audioversterker 30
F19 Voorruitwissersysteem 30
F20 Water terugpompen; Volume regelklep. 10
20
F21 Zuurstofsensor; Vacuum pomp. 15
F22 Koppeling pedaal schakelaar; Remlicht schakelaar. 5
F23 Motorcomponenten; Waterpomp. 5
10
15
F24 Motorcomponenten; Waterpomp. 10
F25 Pomp (ESP / ABS); ABS klep. 40
F26 Carrosserie controlemodule (links) 30
F27 Secundaire luchtpomp; Verwarmingsmodule. 40
F28 – –
F29 Toewijzing van zekeringen in het linker paneel (speciale uitrusting). 50
F30 Terminal van de voeding relais 15 50

Versie (2) met 54 insteekzekeringen

Nummer Beschrijving Amp [A]
F1 Controlemodule voor ABS 30
F2 Controlemodule voor ABS 30
F3 – –
F4 Batterij spanning 5
F5 Toeter 15
F6 Volume regelklep / brandstofpomp 15
F7 – –
F8 – –
F9 Motorcomponenten 10
F10 Brandstoftank controle; Sensor voor massastroom. 10
F11 Zuurstofsensoren voor de katalysator 10
F12 Zuurstofsensoren na de katalysator 10
F13 Automatische transmissie 15
F14 – –
F15 Water terugpompen 10
F 16 Stuur elektronica 5
F17 Instrumentenpaneel module 5
F18 Audioversterker 30
F19 Navigatiesysteem, radiosysteem 15
25
F20 Brandstoftank controle; Sensor voor massastroom. 10
F21 – –
F22 – –
F23 Motor controlemodule; Hoofd relais. 10
F24 Controlemodule voor CAN-datatransmissie (gateway) 5
F25 – –
F26 – –
F27 – –
F28 Motor controlemodule 15
25
F29 Motorcomponenten 5
F30 – –
F31 Voorruitwissersysteem 30
F32 – –
F33 – –
F34 – –
F35 – –
F36 – –
F37 – –
F38 Motorcomponenten; Diagnostiek van de tank. 10
F39 Koppeling pedaal schakelaar; Remlicht schakelaar. 5
F40 Ontstekingsspoelen 20
F41 – –
F42 – –
F43 – –
F44 – –
F45 – –
F46 – –
F47 Carrosserie controlemodule (links) 30
F48 Pomp (ESP / ABS); ABS klep. 40
F49 – –
F50 – –
F51 – –
F52 Terminal van de voeding relais 15 50
F53 Toewijzing van zekeringen in het linker paneel (speciale uitrusting). 50
F54 – –
Leggere  Audi A4 en S4 B9/8W (2017-2022) – zekeringdoos

Audi S3 (2012) – zekeringdiagram

Productiejaar: 2012.

Sigarettenaansteker zekering (voedingsaansluiting) in Audi S3 (2012) is zekering 24 in het zekeringpaneel op het dashboard.

Dashboard

Audi S3 – zekeringdiagram – dashboard
Nummer Beschrijving Amp [A]
1 Handmatige koplampverstelling; Automatische koplampverstelling; AFS controlemodule 1; Motorcomponenten; Koplampenschakelaar; Diagnose-aansluiting. 10
2 Automatische transmissie; Controlemodule voor CAN-datatransmissie (gateway); Elektromechanische controle; Automatische transmissie met schakelpunt gateway; Brandstoftank controle; Motor controle; Remcontrole (ABS); Elektronisch stabiliteitsprogramma (ESP); Anti-slip systeem (ASR). 10
3 Airbag 5
4 Klimatisering (druksensor, luchtkwaliteitsensor); Knop voor elektronisch stabiliteitsprogramma (ESP); Anti-slip regeling (ASR); Bandenspanning display; Oliepeil sensor; Achteruitrijlicht schakelaar; Voorstoelen verwarming; Parkeerhulp; Stoelbezettingsherkenning (in voertuigen in de VS); Garagepoort openen; Automatische dimfunctie van de spiegels; Koplamp assistent; Verwarmde sproeiers voor de voorruitwissers; Klimatisering (controlemodule). 5
5 AFS-koplampen (linkerkant) 5
6 AFS-koplampen (rechterkant) 5
7 – –
8 Instrumentencluster 5
9 Navigatiesysteem, radiosysteem 15
10 Digitale radio, mobiele telefoon, televisieapparatuur 7,5
11 Automatische dimfunctie van de spiegels; Koplamp assistent. 10
12 Centrale vergrendeling (voordeuren) 10
13 Centrale vergrendeling (achterdeuren) 10
14 ESP (controlemodule); Automatische transmissie van de gateway voor schakelpunt. 10
15 Interieurverlichting 10
16 Diagnose-aansluiting; Regensensor; Klimatisering (controlemodule); Bandenspanning monitor display (controlemodule). 10
17 Inbraakalarm systeem 5
18 Diagnose 5
19 Vierwielaandrijving 10
20 Audi magnetic ride 10
21 – –
22 Ventilatoren 40
23 Voorruit bestuurderszijde 30
24 Voedingsaansluiting vooraan 20
25 Achterruitontwaseming 30
26 Elektrische aansluiting in de kofferbak 20
27 Brandstoftank controle; Brandstofpomp. 15
28 Elektrisch raam, achter 30
29 – –
30 – –
31 – –
32 – –
33 Schuifdak of opklapbaar 20
34 – –
35 – –
36 Lendensteun 10
37 Verwarmde voorstoelen 20
38 Voorruit passagierszijde 30
39 Speciale functies interface 5
40 Startmotor 40
41 Achterruitwisser 15
42 – –
43 Carrosserie controlemodule 20
44 – –
45 – –
46 – –
47 Mobiele telefoonpakket (VDA-interface) 5
48 – –
49 – –

Motorruimte

Audi S3 – zekeringdiagram – motorruimte
Nummer Beschrijving Amp [A]
F1 – –
F2 Motorcomponenten 20
F3 Batterij spanning 5
F4 ESP kleppen; ABS kleppen. 20
30
F5 Versnellingsmodule 15
F6 Stuur elektronica 5
F7 – –
F8 – –
F9 – –
F10 Motor controlemodule; Hoofd relais. 5
10
F11 – –
F12 Controlemodule voor CAN-datatransmissie (gateway) 5
F13 Motor controlemodule (dieselmotor / benzinemotor) 15
20
25
30
F14 Ontstekingsspoelen; Motorcomponenten (dieselmotor). 20
F15 Verwarmingsmodule; Motorcomponent; Tankdiagnose; Lambda sensor. 10
15
F 16 Carrosserie controlemodule (rechts) 30
F17 Toeter 15
F18 Audioversterker 30
F19 Voorruitwissersysteem 30
F20 Water terugpompen; Volume regelklep. 10
15
20
F21 Zuurstofsensor (diesel en benzinemotor); Vacuum pomp. 10
15
20
F22 Koppeling pedaal schakelaar; Remlicht schakelaar. 5
F23 Motor relais; Waterpomp; Motorcomponenten; Volume regelklep. 5
10
15
F24 Motorcomponenten; Waterpomp. 10
F25 Pomp (ESP / ABS); ABS klep. 40
F26 Carrosserie controlemodule (links) 30
F27 Secundaire luchtpomp; Verwarmingsmodule. 40
F28 – –
F29
