Audi TTS Coupe (2009-2017) – zekeringdoos

In dit artikel vind je de diagrammen van de zekeringkast van de Audi TTS Coupé (2009–2017), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).

Audi TTS Coupe (2009-2010) – zekering schema

Productiejaar: 2009, 2010.

Sigarettenaansteker zekering (voedingsaansluiting) in Audi TTS Coupe (2009-2010) is de zekering 30 in de zekeringkast op het dashboard.

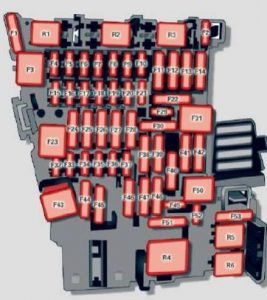

Dashboard

Nummer	Beschrijving	Amperages [A]
1	Motorrelais, brandstoftank controle-eenheid, airbag uit indicatielamp, lichtschakelaar (verlichting schakelaars), diagnostische aansluiting	10
2	ABS, ASR, ESP, remlichtschakelaar	5
3	AFS koplamp (links)	5
4	Oliepeil sensor (verlengde onderhoudsinterval) (WIV), bandenspanning controlesysteem, elektronische stabiliteitsprogramma schakelaar (ESP), AFS koplampen (controle-eenheid), airconditioning systeem (druk sensor), achteruitrijlichtschakelaar	5
5	Automatische koplamp hoogteverstelling, AFS koplampen (rechts) / handmatige koplamp hoogteverstelling, halogeen koplampen	5
		10
6	Controle-eenheid voor CAN datatransmissie (gateway), elektromechanische controle, automatische transmissie gateway	5
7	Parkeerhulp, automatisch dimmend binnenspiegel, garage deurmechanisme, verwarmde ruitensproeiers, ruitensproeierpomp, deflector relais (Roadster)	5
8	Haldex koppeling	5
9	Audi magnetic ride controller	5
10	Airbag controle-eenheid	5
11	Massastroomsensor, motorblok verwarming	5
		10
12	Deuren controle-eenheid (centrale vergrendeling bestuurder / passagier)	10
13	Diagnostische aansluiting	10
14	Regen sensor, automatische transmissie deur	5
15	Plafondverlichting (interieurverlichting)	5
16	Airconditioning controle-eenheid	10
17	Bandenspanning controlesysteem (controle-eenheid)	5
18	–	–
19	–	–
20	–	–
21	Brandstofinjectoren (benzinemotor)	10
22	Deflector (Roadster)	30
23	Toeter	20
24	Versnellingsbak (controle-eenheid)	15
25	Achterruitverwarming Coupe / verwarmde achterruit Roadster	30
		20
26	Raam aan bestuurderszijde	30
27	Raam aan passagierszijde	30
28	–	–
29	Ruitensproeierpomp	15
30	Sigarettenaansteker	20
31	Startmotor	40
32	Stuurkolom module	5
33	Indicatoren set	5
34	Radionavigatiesysteem, radio	20
		15
35	Audio versterker	30
36	Motor (controle-eenheid)	10
37	CAN (gateway)	5
38	Sigarettenaansteker	20
39	–	–
40	–	–
41	–	–
42	–	–
43	–	–
44	–	–
45	–	–
46	–	–
47	SDARS tuner, mobiele telefoons pakket, TV tuner	5
48	VDA interface	5
49	–	–

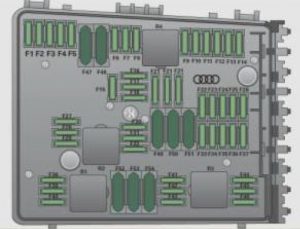

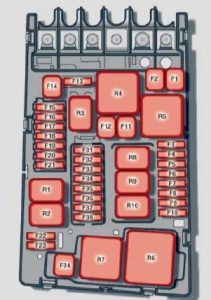

Motorruimte

Nummer	Beschrijving	Amperages [A]
Zekeringhouder (zwart)
1	–	–
2	–	–
3	–	–
4	–	–
5	Alarm systeem (sensor), alarm systeem (toeter)	5
6	Koplamp sproeisysteem	30
7	Elektrische brandstofpompen (voedingsklep / volumeregeling)	15
		10
8	Ruitensproeiers	30
9	Verwarmde stoelen (bestuurder en passagier)	25
10	Lendensteun (bestuurder en passagier)	10
11	–	–
12	Ventilator	40
Zekeringhouder (bruin)
1	Brandstofpomp (6 cilinders)	15
2	02 sensoren (6 cilinders)	10
3	Massastroomsensor (6 cilinders)	5
4	02 sensoren (6 cilinders)	10
5	Relais spoel volume relais spoel (14 cilinders)	5
6	Secundaire luchtpomp klep (6 cilinders, 02 sensoren (4 cilinders)	10
7	Voorgemonteerde motor kabelboom	10
8	Ontstekingsspoelen (4 cilinders / ontstekingsspoelen (6 cilinders))	20
		30
9	Motor (controle-eenheid)	25
10	Vertraagde waterpomp	10
11	Voeding (koppeling pedaal, rempedaal)	5
12	Actieve koolfilter / drukregelklep (4 cilinders)	10
