Audi TT (2000-2001) – zekeringdoos

In dit artikel vind je de diagrammen van de zekeringkast van de Audi TT (2000–2001), krijg je informatie over de positie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Audi TT (2000) – schema van de zekeringkast

Productiejaar: 2000.

Sigarettenaansteker zekering (voedingsaansluiting) in Audi TT (2000) is de zekering 41 in de zekeringkast.

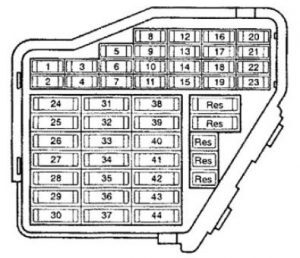

Zekeringkast van het dashboard

Nr	[A]	Beschrijving
1	10	Verwarmde ruitensproeiers, verwarmde buitenspiegels
2)	10	Knipperlichtensysteem
3)	5	Verlichting van het dashboardkastje, airconditioning, parkeerlichten, controlelampje
4	5	Kentekenverlichting
5	7,5	Comfortsysteem (elektrisch verstelbare stoelen, verlichting, elektrisch verstelbare spiegels, buitentemperatuur, airconditioning)
6	5	Systeem met centrale uitstraling
7	10	Reservelichten
8	5	Telefoonsysteem
9	5	ABS
10	15	Motorcontrole
11	5	Dashboardinstrument, versnellingsbakvergrendeling, waarschuwingslampje generator (GEN)
12	7,5	B + (positieve spanning van de accu) voor dataconnectie (DLC), telefoonsysteem
13	10	Remlichten
14	10	Interne verlichting, met centrale vergrendeling Alleen interne verlichting
15	5	Dashboardinstrument
16	10	Airconditioningcompressor, elektrische waterpomp
17	–	–
18	10	Rechter koplamp, dimlichten, koplampverstelling
19	10	Linker koplamp, grootlichten
20	15	Rechter koplamp, dimlichten Koplampverstelling
21	15	Linker koplamp, dimlichten Koplampverstelling
22	5	Position lights, achterlicht, rechts
23	5	Position lights, achterlicht, links
24	20	Wisser systeem, ruitensproeierpomp
25	25	Versnellingsventilator, airconditioning
26	20	Achterruitontvochtiger
27	30	Ventilator
28	15	Brandstofpomp (FP)
29	15	Motorcontrole
30	–	–
31	5	Haldex-koppeling
32	10	Motorcontrole, injectoren
33	20	Koplampwas systeem
34	10	Motorcontrole
35	–	–
36	15	Mistlampen
37	10	Connector S
38	15	Centrale vergrendelingssysteem
39	15	Noodknipperlichtensysteem
40	20	Dubbele claxon
41	15	Sigarettenaansteker
42	25	Radio systeem
43	10	Motorcontrole
44	15	Hoofdsteun kussens
