Audi TT 8J (2006-2014) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Audi TT 8J (2006–2014), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlayout).

Audi TT 8J (2006-2014) – schema van de zekeringkast

Productiejaar: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Sigarettenaansteker zekering Audi TT 8J – (zekeringkast in het interieur, zekering №30/20A)

of

Sigarettenaansteker zekering Audi TT 8J – (zekeringkast in het interieur, zekering nr 38/20A)

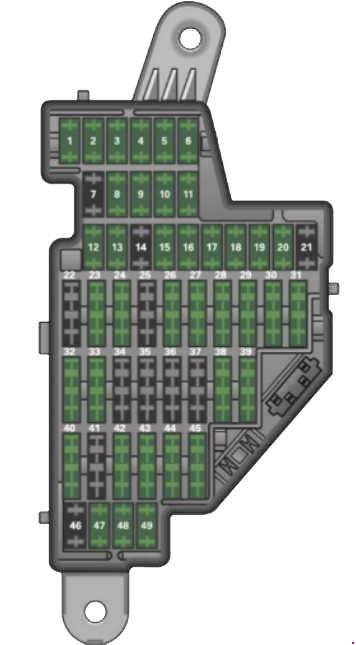

Zekeringkast in het interieur

Nr	Amperages [A]	Beschrijving
1	10	Motorrelais; Brandstoftank controle-eenheid; Airbag deactivatie; Verlichtingsschakelaar (verlichtingsschakelaar); Diagnoseconnector
2	5	ABS; ASR; ESP; Remlichtschakelaar.
3	5	Hoofdlamp AFS (links)
4	5	Oliepeil sensor (verlengde onderhoudsinterval) (WIV); Bandenspanning controlesysteem; Elektronisch stabiliteitsprogramma (ESP) schakelaar; AFS koplampen (controle-eenheid); Klimatiseringsysteem (druk sensor); Noodverlichtingsschakelaar.
5	5/10	Automatische koplamp hoekregeling; AFS koplamp hoekregeling (rechts); Handmatige koplamp hoekregeling; Halogeen koplampen.
6	5	Controle-eenheid voor CAN datatransmissie (gateway); Electromechanische controle; Automatische transmissie.
7	5	Parkeerhulp geluidssignaal; Automatische achteruitkijkspiegel; Garage deur openen; Verwarmde ruitensproeiers; Ruitensproeierpomp; Anti-wind relais (Roadster).
8	5	Haldex koppeling
9	5	Audi Magnetic Drive controle-eenheid
10	5	Airbag controle-eenheid
11	5/10	Massastroom sensor; Verwarming stang.
12	10	Deuren controle-eenheid (centrale vergrendeling bestuurder/passagier)
13	10	Diagnoseconnector
14	5	Regen sensor, automatische transmissie
15	5	Plafondlicht (interne verlichting)
16	10	Klimatiseringsysteem (controle-eenheid)
17	5	Bandenspanning controlesysteem (controle-eenheid)
18	–	Niet gebruikt
19	–	Niet gebruikt
20	–	Niet gebruikt
21	10	Brandstofinjectoren (benzinemotor)
22	30	Winddeflector (Roadster)
23	20	Toeter
24	15	Transmissiesysteem (controle-eenheid)
25	30/20	Achterruitverwarming Coupe; Achterruitverwarming Roadster.
26	30	Elektrisch raam bestuurder
27	30	Elektrisch raam passagier
28	–	Niet gebruikt
29	15	Ruitensproeierpomp
30	20	Sigarettenaansteker
31	40	Startmotor
32	5	Stuurkolom module
33	5	Instrumentenpaneel
34	15	Radionavigatiesysteem; Radio.
35	30	Audioversterker
36	10	Motor (controle-eenheid)
37	5	CAN (Gateway)
38	–	Niet gebruikt
39	–	Niet gebruikt
40	–	Niet gebruikt
41	–	Niet gebruikt
42	–	Niet gebruikt
43	–	Niet gebruikt
44	–	Niet gebruikt
45	–	Niet gebruikt
46	–	Niet gebruikt
47	5	Tuner SDARS; Mobiele telefoons pakket; TV tuner.
48	5	VDA interface
49	5	Niet gebruikt

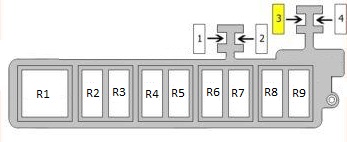

Zekeringkast en relais in het interieur

Zekering 1 – Niet gebruikt
Zekering 2 – Niet gebruikt
Zekering 3 (20,0 A) – Bestuurdersstoel verstelling
Zekering 4 – Niet gebruikt
Relais R1 – Niet gebruikt
Relais R2 – Voedingsrelais of niet gebruikt
Relais R3 – Controle systeem relais of niet gebruikt
Relais R4 – Geen informatie beschikbaar
Relais R5 – Hoge efficiëntie verwarming relais of niet gebruikt
Relais R6 – Geen informatie
Relais R7 – Voedingsspanning relais terminal 50
Relais R8 – Geen informatie
Relais R9 – Cabriolet voorruit relais

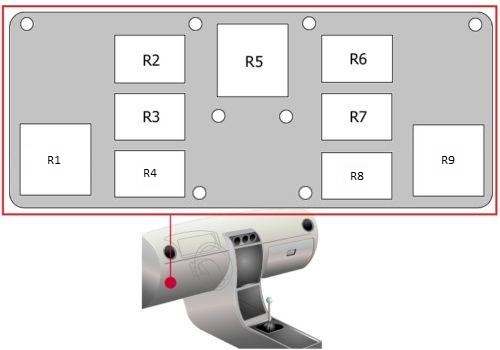

Relaiskast in het interieur (voor 05/2009)

Relais R1 – Voedingsspanning relais terminal 15
Relais R2 – Niet gebruikt
Relais R3 – Niet gebruikt
Relais R4 – Voedingsspanning relais terminal 30
Relais R5 – Verwarmd achterruit relais
Relais R6 – Geluidssignaal relais

Relais R7 – Niet gebruikt
Relais R8 – Ruitensproeier relais
Relais R9 – Niet gebruikt

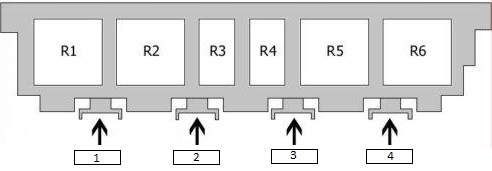

Relaiskast in het interieur (vanaf 06/2009)

Zekering 1 – Geen informatie
Zekering 2 – Geen informatie
Zekering 3 – Geen informatie
Zekering 4 – Geen informatie
Relais R1 – Voedingsspanning relais terminal 15
Relais R2 – Verwarmd achterruit relais
Relais R3 – Geluidssignaal relais

Relais R4 – Koplampen ruitensproeier relais
Relais R5 – Niet gebruikt
Relais R6 – Niet gebruikt

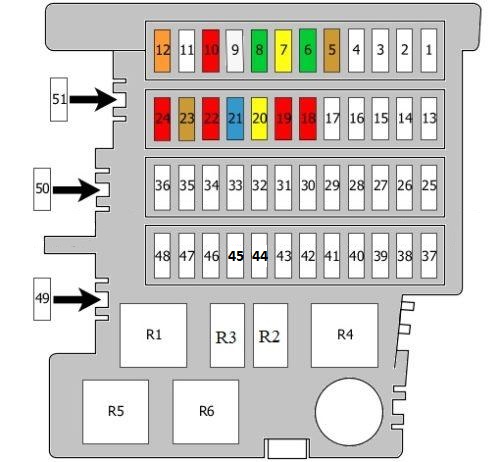

Zekeringkast en relais in de motorruimte van de Audi TT

Nr	Amperages [A]	Beschrijving
1	Niet gebruikt
2	Niet gebruikt
3	Niet gebruikt
4	Niet gebruikt
5	5A	Alarm toeter; Beveiligingssysteem.
6	30A	Koplampen ruitensproeierpomp
7	20A	Brandstofdruk controle klep
8	30A	Ruitensproeier controle-eenheid
9	25A	Verwarmde bestuurdersstoel; Verwarmde passagiersstoel voor.
10	10 A	Bestuurdersstoel verstelling; Passagiersstoel voor verstelling.
11	Niet gebruikt
12	40A	Versnellingsventilator controle-eenheid; Ventilator.
13	Niet gebruikt
14	Niet gebruikt
15	Niet gebruikt
16	Niet gebruikt
17	Niet gebruikt
18	10 A	Zuurstofsensor; Post-katalysator zuurstofsensor.
19	10 A	Radiateur ventilator controle; Diagnosepomp brandstofsysteem.
20	20A	Ontstekingsspoelen
21	15A	Motor controle-eenheid
22	10 A	Koelvloeistof circulatiepomp; Circulatiepomp relais.
23	5A	Positiesensor koppelingspedaal
24	10 A	Voedingsrelais; Tank reinigingsklep; Turbo druk controle klep; Camshaft regeling elektromagneet; Turbo bypass klep; Rotatie controle elektromagneet; Olie druk controle klep.
25-51	Niet gebruikt
R1		Koplampen ruitensproeier relais of niet gebruikt
R2		Brandstofpomp relais
R3		Circulatiepomp relais
R4		Tweede luchtpomp relais
R5		Motronic voedingsrelais
R6		Voedingsrelais

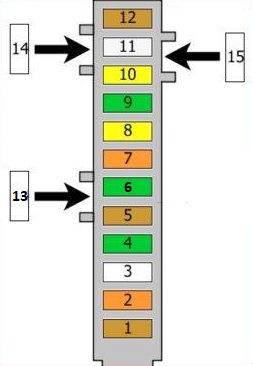

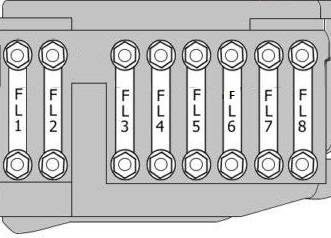

Zekeringkast in de motorruimte

Nr	Amperages [A]	Beschrijving
FL1	175A	Alternator
FL2	80A	Stuurbekrachtiging controle-eenheid
FL3	60A	Radiateur ventilator controle; Radiateur.
FL4	110A	Zekeringkast en relais in de motorruimte
FL5	40A	Tweede luchtpomp
FL6	Niet gebruikt
FL7	Niet gebruikt
FL8	Niet gebruikt

Zekeringkast in de kofferbak

Nr	Amperages [A]	Beschrijving
1	5	Voeding controle-eenheid
2	40	Voeding controle-eenheid
3	niet gebruikt
4	30	Cabriolet dak; Hydraulische pomp, vouwdak.
5	5	Parkeerhulp controle-eenheid; Speciale apparatuur.
6	15	Brandstofpomp controle-eenheid
7	40	Voeding controle-eenheid
8	20	ABS controle-eenheid
9	30	Elektronische gasklep controle-eenheid
10	20	Comfortsysteem controle-eenheid; Voeding controle-eenheid (ook 10 A).
11	25	Cabriolet dak
12	5	Comfortsysteem controle-eenheid
13	niet gebruikt
14	niet gebruikt
15	niet gebruikt
