Audi V8 D11 (1988-1994) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Audi V8 D11 (1988–1994), je krijgt informatie over de positie van de zekeringpanelen in de auto en je leert de toewijzing van elke zekering (zekeringlay-out).

Audi V8 D11 (1988-1994) – schema van de zekeringkast

Productiejaar: 1988, 1989, 1990, 1991, 1992, 1993, 1994.

Sigarettenaansteker zekering (voedingsaansluiting) in Audi V8 D11 (1988-1994) is zekering 4 in de zekeringkast in het interieur.

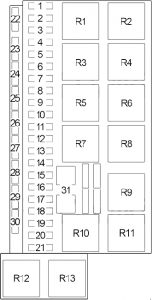

Zekeringkast interieur

Nr	[A]	Beschrijving
1	15	Voorlicht mistlamp, achterlicht mistlamp
2	15	’88 -’90:  Noodverlichting
	10	’91 -’94: Noodverlichting
3	25	’88 -’90: schakelaar verlichting  remmen, claxon
20	’91 -’94: schakelaar verlichting  remmen, claxon , hulpventilator radiator (2. / 3. snelheid) (’93 -’94)
4	15	Interieurverlichting, sigarettenaansteker, bagageruimteverlichting, boordcomputer, airconditioningsysteem, radio / luidsprekers, hulpventilator radiator (1. snelheid), cosmetische spiegelverlichting, klok, aansluiting
5	10	Verwarmingselement zuurstofsensor
	30	Koelventilator (maximale snelheid)
6	5	Positioneringslichten en zijcontourlichten rechts, dagrijverlichting (Canada), achterlichten rechts (’93 -’94)
7	5	Positioneringslichten en zijcontourlichten links, achterlichten links (’93 -’94)
8	10	Voorlicht grootlicht, indicatielamp grootlicht
9	10	Voorlicht dimlicht links
10	10	Voorlicht dimlicht rechts
11	10	Voorlicht dimlicht links
12	15	Verlichting koplampen, hulpverlichting, controle-eenheid achterlicht, achteruitrijlichten, controle-eenheid ABS, automatische versnellingsbakvergrendeling, telefoon voor auto (’93 -’94), differentieelvergrendeling, cruise control
13	15	Brandstofpomp
14	5	Nummerplaatverlichting, centrale consoleverlichting, opbergvakverlichting, motorruimteverlichting, instrumentenpaneel (’93 -’94)
15	25	’88 -’90:  wissers / ruitenwissers, richtingaanwijzers , verwarmde ruitensproeiers, airconditioning
	15	’91 -’94:  wissers / ruitenwissers, richtingaanwijzers , verwarmde ruitensproeiers
16	30	’88 -’90: Ontvochtiger  achterruit, verwarmde spiegel
	20	’91 -’94: Ontvochtiger  achterruit, verwarmde spiegel
17	30	’88 -’90:  Airconditioning, verwarmingsventilator
	20	’91 -’94:  Airconditioning, verwarmingsventilator
18	25	’88 -’90:  Elektrische stoelen met geheugen
	5	’91 -’94:  Geheugen elektrische stoelen, buitenspiegel, centrale vergrendeling (’93 -’94)
19	10	Centrale vergrendeling, verwarmde portierslot, alarmsysteem
	30	Centrale vergrendeling, verwarmde portierslot
	15	’91 -’94:  Centrale vergrendeling, verwarmde portierslot
20	25	’88 -’90:  Verwarmde stoelen
	30	’88 -’90:  Koelventilator (lage snelheid), koelventilator relais
	30	’91 -’94:  Verwarmde stoelen
21	20	’88 -’90:  Elektrische ramen
	25	’91 -’94:  elektrische ramen, achterste sigarettenaansteker
22	–	–
23	10	Injectoren, luchtstroomsensor met verwarmd draad
24	15	Tankklep met actieve kool, stationaire stabilisatie
25	30	Elektrische stoelen met geheugen
26	5	Cruise control
27	5	Motronic motorcontrolesysteem
28	5	’88 -’90:  Instrumentenpaneel
	15	’91 -’94: Instrumentenpaneel
29	10	Automatische versnellingsbak
30	5	Instrumentenpaneel, boordcomputer en functiecontrole schakelaar, zelftest systeem
31	–	–
Relais
R1	Claxon
R2	Mistlampen
R3	Automatische versnellingsbak
R4	–
R5	Ruitenwisser / intermittente ruitenwisser
R6	–
R7	Brandstofpomp
R8	–
R9	Lading reductie
R10	–
R11	–
R13	Radiatorventilator (3. niveau)
Circuit schakelaar
R12	Elektrisch raam, elektrische stoelen

Relaisveld interieur nr. 1

Nr	Relais
R1	Airconditioning
R2	Katalysator
R3	Koelventilator radiator (lage snelheid)
R4	Voorlichten
R5	Elektrisch raam / schuifdak
R6	–
R7	–
R8	Radiatorventilator
R9	ABS aansluiting

Relaisveld interieur nr. 2

Nr	Relais
R1	–
R2	Luidspreker
R3	Alarmlicht
R4	Verwarmd bestuurdersstoel
R5	Verwarmd passagiersstoel
R6	Versnellingsbakvergrendeling
R7	Reserve licht
R8	Hulpwaspomp
R9	Verwarmde achterstoel links
R10	Verwarmde achterstoel rechts
