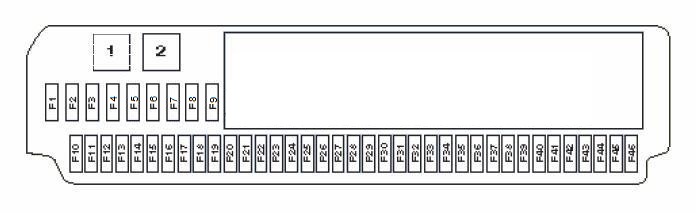

BMW 5 E60, E61 (2003-2010) – zekeringdoos

Diesel:

Brandstofverwarmer.

Elektronische gasklepregeling.

DME controle-eenheid;

DME relais;

Zekeringhouder, motor elektronica;

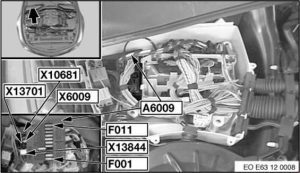

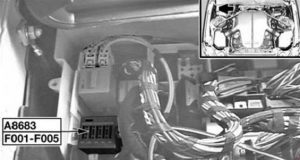

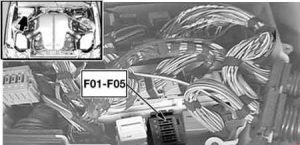

F001:

Hydraulische pomp relais, SMG;

F05:

Relais, brandstofinjectoren;

N62:

Geïntegreerde voedingsmodule (IVM);

N62 met SMG:

Zekeringhouder,

Motor elektronica

F01:

Hydraulische pomp relais;

SMG;

S85:

B+ distributiepotentiaal;

DME relais;

Zekeringhouder;

Motor elektronica (F01);

N52:

B+ distributiepotentiaal;

DME controle-eenheid;

DME relais;

Zekeringhouder;

Motor elektronica;

F05:

Relais;

Brandstofinjectoren;

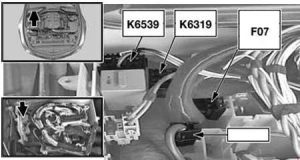

F07:

VVT relais;

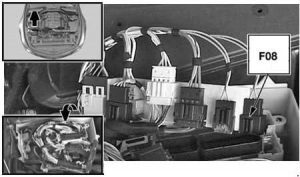

F08:

Hydraulische pomp relais,

SMG;

F010:

Motor verwarmingsrelais.

na 09.2005:

Carrosserie-portmodule

(LHD: raamsysteem, bestuurderszijde;

RHD: raamsysteem, passagierszijde).

voorruitwisser relais).

na 09.2005:

Carrosserie-portmodule

(LHD: raamsysteem, passagierszijde;

RHD: raamsysteem, bestuurderszijde).

Verstelknop voor passagiersstoel

(rechts; semi-elektrische basisstoel);

Verstelknop voor lendensteun passagier

(rechts; semi-elektrische basisstoel);

Verstelknop voor bestuurdersstoel

(links; semi-elektrische basisstoel);

Verstelknop voor lendensteun bestuurder

(links; semi-elektrische basisstoel).

na 09.2005:

Carrosserie-gateway module.

S85:

Elektronische gasklepregeling EDC.

Gasklep EDC:

Energiebesparingsrelais;

Elektronische gasklepregeling.

Verstelknop voor bestuurdersstoel

(rechts; semi-elektrische basisstoel);

Verstelknop voor lendensteun bestuurder

(rechts; semi-elektrische basisstoel);

Verstelknop voor passagiersstoel

(links; semi-elektrische basisstoel);

Verstelknop voor lendensteun passagier

(links; semi-elektrische basisstoel).

rechts: achterraam, passagierszijde).

rechts: achterraam, bestuurderszijde).

(verwarmd, actieve breedteverstelling

rugleuning, actieve stoel);

RHD:

Voorstoelmodule, rechts voor

(verwarmd, actieve breedteverstelling

rugleuning, actieve stoel).

S85:

tot 09.2005:

Relais, elektrische vacuümpomp;

na 09.2005:

Schakelaarblok, bestuurdersport;

Electrochromatisch buitenspiegel

bestuurderszijde;

Electrochromatisch buitenspiegel

passagierszijde.

Voorstoelmodule, rechts voor

(verwarmd, actieve breedteverstelling

rugleuning, actieve stoel);

RHD:

Voorstoelmodule, links voor

(verwarmd, actieve breedteverstelling

rugleuning, actieve stoel).

bestuurderszijde;

Elektronische module van de buitenhandgreep

passagierszijde;

Elektronische module van de buitenhandgreep,

links achter;

Elektronische module van de buitenhandgreep,

rechts achter.

ULF (universaal laadapparaat

en handsfree kit).

ULF (universaal laadapparaat en

handsfree kit);

na 03.2007:

ULF-SBX interface kast;

TCU (telematica controle-eenheid);

ULF-SBX-H interface kast;

USB verdeler.

N52, Diesel:

Brandstofpomp controle (EKPS);

S85:

Brandstofpomp uitgaande stadium.

Electrochromatisch binnenspiegel;

Alarm systeem met

interne ultrasone sensor;

E63, E64:

Sirene sensor en kantelsensor;

Electrochromatisch binnenspiegel;

Microwave sensor, bestuurdersport;

Microwave sensor, passagiersport;

Microwave sensor, links achter;

Microwave sensor, rechts achter.

luchtvering;

E64:

Relais, vervangend boven 1;

Relais, vervangend boven 2.

kofferbak/achterklep;

09.2004-09.2005:

Comforttoegang controle-eenheid;

Elektronische module van de buitenhandgreep bestuurderszijde;

Elektronische module van de buitenhandgreep passagierszijde;

Elektronische module van de buitenhandgreep, links achter;

Elektronische module van de buitenhandgreep, rechts achter.

Actieve breedteverstelling van de rugleuning, bestuurder.

Oplaadpoort, dashboardkastje.

trekhaak module;

Vervangend:

Relais voor het verlagen van het achterraam;

Relais voor het verhogen van het achterraam.

Parkeercontrole (PDC).

Centrale informatieve display;

Controller.

Head-up display.

VTG distributiekast:

Dynamische stabiliteitscontrole (DSC);

Controle-eenheid, distributiekast.

E61, E63:

Panoramisch glazen dak;

E64:

Vervangend boven module.

Satellietontvanger.

passagiersport (LHD)

Automatische opening met zachte sluiting,

bestuurdersport (RHD)

Automatische opening met zachte sluiting,

rechts achter.

Verstelknop voor bestuurdersstoel

Verstelknop voor passagiersstoel

bestuurdersport (LHD);

Automatische opening met zachte sluiting,

passagiersport (RHD);

Automatische opening met zachte sluiting,

links achter.

na 03.2007:

Actieve cruise control

Afstandsensor

Proximity sensor, rechts

Proximity sensor, links.

S85:

Brandstofpomp uitgaande stadium.

Relais;

Compressor;

Luchtvering;

E64:

Relais, vervangend boven 1;

Relais, vervangend boven 2.

N52, Diesel:

Brandstofpomp controle (EKPS).

Trekhaak module;

E63:

Relais voor het verlagen van het achterraam;

Relais voor het verhogen van het achterraam;

09.2005-03.2007:

HiFi versterker.

Verstelknop voor bestuurdersstoel;

Verstelknop voor passagiersstoel.

Verstelknop voor bestuurdersstoel;

Verstelknop voor passagiersstoel.

Digitale tuner;

Video module.

Verbinden module van de handsfree kit.

Controle-eenheid, distributiekast.

Controller.

Verlichting van de richtingaanwijzer;

Trek de lade eruit;

TCU (telematica controle-eenheid);

Compensator (mobiele telefoon);

Ventilator;

Reservewiel;

Elektronische module voor nachtzicht.

Achterste aansteker;

Achterste aansluiting.

Schuifdak;

E61, E63:

Panoramisch glazen dak;

E64:

Vervangend boven module.

Actieve breedteverstelling van de rugleuning voor de passagier (RHD).

Handmatige sequentiële versnellingsbak (SMG).

Handmatige sequentiële versnellingsbak (SMG).

Oplaadpoort, dashboardkastje.

Achterste aansteker;

Achterste aansluiting.

MMC;

Verlichting van de richtingaanwijzer;

Versnellingspook;

Verlichting van de richtingaanwijzer;

Reservewiel;

TCU (telematica controle-eenheid);

ULF

(universele laadapparaat en

handsfree kit);

Trek de lade eruit.

Energiebesparingsrelais, terminal 15.

N62, TU:

Geïntegreerde voedingsmodule (IVM);

VVT relais 1;

VVT relais 2;

Controle-eenheid van de variabele distributie.

N62:

Relais van de hydraulische pomp;

SMG.

N52:

Interferentie onderdrukkende condensator

voor ontstekingsspoelen;

Ontstekingsspoel (1, 2, 3, 4, 5, 6).

Heet luchtmassameter;

Rail drukregelventiel;

Volume controleventiel;

Elektromagnetische klep;

Overdruk controle;

Verwarming, oliepan ontluchting;

S85:

Energiebesparingsrelais, terminal 15;

Brandstofinjector (1, 2, 3, 4, 5, 6, 7, 8, 9, 10);

M57 TUTOP:

Hall sensor, nokkenas 1;

Heet luchtmassameter;

Rail drukregelventiel;

Throttle klep;

Turbine controleventiel;

Volume controleventiel;

Elektromagnetische klep;

Overdruk controle;

Verwarming;

Oliepan ontluchting;

M47 TU2:

Overdrukregelaar 1;

Hall sensor, nokkenas 1;

Rail drukregelventiel;

Throttle klep;

Volume controleventiel.

Olie niveau sensor

Elektromagnetische schakelklep, swirl kleppen

Verwarmingscontrole eenheid

Elektromagnetische schakelklep, motorsteun

Verwarming, oliepan ontluchting

Overdrukregelaar 1

Zuurstofsensor voor de katalysator

M57 TUTOP:

Elektromagnetische klep, uitlaatgas recirculatie

Olie niveau sensor

Elektromagnetische schakelklep, swirl kleppen

Verwarmingscontrole eenheid

Elektromagnetische schakelklep, motorsteun

Zuurstofsensor voor de katalysator

Afvoerklep

Compressorklep

M47 TU2:

Elektromagnetische klep, uitlaatgas recirculatie

Elektromagnetische schakelklep, motorsteun

Verwarming, oliepan ontluchting

Elektromagnetische schakelklep, swirl kleppen

Zuurstofsensor voor de katalysator

Verwarmingscontrole eenheid

Olie niveau sensor

Brandstofpomp relais

VANOS elektromagnetische klep, ingang

VANOS elektromagnetische klep, uitgang

Klep, individuele inlaat controle systeem

Tank ontluchting klep

Inertie actuator

Secundaire luchtpomp klep

Secundaire luchtpomp relais

Heet luchtmassameter

Diagnostische lek module van de brandstoftank

Elektromagnetische klep, radiateur afsluiter

N52:

Elektrische koelvloeistofpomp

Kenmerkende gemapte koeling thermostaat

Inlaat nokkenas sensor

Uitlaat nokkenas sensor

VANOS elektromagnetische klep, ingang

VANOS elektromagnetische klep, uitgang

S85:

DME controle-eenheid

Motor toerental sensor

Nokkenas sensor I

Nokkenas sensor II

Kenmerkende gemapte thermostaat

N52:

DME controle-eenheid

Olie status sensor

DISA actuator 1

DISA actuator 2

Tank ontluchting klep

Motor toerental sensor

Heet luchtmassameter

N46 TU2:

DME controle-eenheid

Elektromagnetische schakelklep, motorsteun

Kenmerkende gemapte thermostaat

Inlaat nokkenas sensor

Uitlaat nokkenas sensor

VANOS elektromagnetische klep, ingang

VANOS elektromagnetische klep, uitgang

Verwarming, oliepan ontluchting

Olie status sensor

Elektromagnetische klep,

overdruk controle

E-box ventilator

Uitlaat gasklep

Diesel; na 03.2007:

Elektromagnetische klep, radiateur afsluiter

E-box ventilator

Uitlaat gasklep

Rem luchtklep sensor, links

Rem luchtklep sensor, rechts

AUC sensor

S85:

Ionische stroom controle-eenheid

Lambda sonde 2 voor de katalysator

Zuurstofsensor na de katalysator

Zuurstofsensor 2 na de katalysator

Handmatige sequentiële versnellingsbak (SMG)

N52:

Handmatige sequentiële versnellingsbak (SMG)

Zuurstofsensor voor de katalysator

Lambda sonde 2 voor de katalysator

Zuurstofsensor na de katalysator

Zuurstofsensor 2 na de katalysator

Verwarming van de motorverdampfer 1

S85:

VANOS druk accumulator klep

Tank ontluchting klep 2

Inlaat nokkenas sensor 2

Uitlaat nokkenas sensor 2

Luchtstroom sensor 2

Inertie actuator

Luchtstroom sensor

Olie status sensor

Inlaat nokkenas sensor

Uitlaat nokkenas sensor

Secundaire luchtpomp klep

Koolstoffilter klep

Secundaire luchtpomp relais

Uitlaat gasklep

E-box ventilator

Diagnostische lek module van de brandstoftank

Heet luchtmassameter secundair in filmvorm

na 03.2007:

Elektromagnetische klep, radiateur afsluiter

Secundaire luchtpomp relais

Uitlaat gasklep

E-box ventilator

AUC sensor

Rem luchtklep sensor, links

Rem luchtklep sensor, rechts

NOx module

Diagnostische lek module van de brandstoftank

Heet luchtmassameter secundair in filmvorm

Variabele distributie controle-eenheid

Brandstofinjector (5, 6, 7, 8)

Handmatige sequentiële versnellingsbak (SMG)

M54:

Hydraulische pomp relais, SMG

Tank ontluchting klep

Inlaat nokkenas sensor 2

Uitlaat nokkenas sensor 2

VANOS elektromagnetische klep 2, ingang

VANOS elektromagnetische klep 2, uitgang

S85:

Stationair toerental actuator, cilinderblok 2

Motor toerental sensor

Heet luchtmassameter

Inlaat nokkenas sensor

Uitlaat nokkenas sensor

Kenmerkende gemapte thermostaat

VANOS elektromagnetische klep, ingang

VANOS elektromagnetische klep, uitgang

S85:

Elektromagnetische klep, throttle, rij 2

Brandstofinjector (1, 2, 3, 4)

Handmatige sequentiële versnellingsbak (SMG)

Zuurstofsensor 2 na de katalysator

Zuurstofsensor voor de katalysator

Zuurstofsensor 2 voor de katalysator

Zuurstofsensor na de katalysator

Olie kwaliteit sensor

Uitlaat gasklep

Elektromagnetische klep, radiateur afsluiter

E-box ventilator

Diagnostische lek module van de brandstoftank

Secundaire luchtpomp relais

na 03.2007:

Brandstofpomp relais

Uitlaat gasklep

Elektromagnetische klep, radiateur afsluiter

E-box ventilator

Diagnostische lek module van de brandstoftank

Secundaire luchtpomp relais

Rem luchtklep sensor, links

Rem luchtklep sensor, rechts

AUC sensor

E-box ventilator

Verlichting van de richtingaanwijzer

Versnellingspook

Versnellingspook vergrendeling

Energiebesparingsrelais,

elektronische gasklepregeling

Kofferbak schakelaar, rechts

Kofferbak schakelaar, links

Toerental sensor, hoofdversnellingsbak as

Relais, elektrische vacuümpomp

Diagnostische lek module van de brandstoftank

Heet luchtmassameter secundair in filmvorm

Secundaire luchtpomp relais
