BMW Serie 6 (E63, E64) (2004-2010) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de BMW Serie 6 (E63, E64) 2004-2010, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

BMW Serie 6 (E63, E64) (2004-2010) – schema van de zekeringkast

Productiejaar: 2004, 2005, 2006, 2007, 2008, 2009, 2010

Zekeringkast op het dashboard

BMW Serie 6 (E63 en E64) – schema van de zekeringkast – dashboard
Nr Amperes [A] Beschrijving
1 50 Dynamische stabiliteitscontrole (DSC)
2) 60 Benzine: relais van de secundaire luchtpomp;

Diesel:

Brandstofverwarmer.
3) 40 Ventilatoruitgangsstadium
4 40 tot 09.2005: Actieve controle.
20 na 09.2005: Energiebesparingsrelais;

Elektronische gasklepcontrole.
5 50 Verlichtingsmodule
6 50 Verlichtingsmodule
7 50 Toegangsysteem voor de auto
30 Startonderbreker / elektronische startmotor
8 60 N62: Geïntegreerde voedingsmodule (IVM);

N62 met SMG:
Zekeringhouder, motor elektronica

(F01: relais van de hydraulische pomp, SMG);

S85:
B + potentiaalverdeler;
DME relais;
Zekeringhouder, motor elektronica (F01);

N52:
B + potentiaalverdeler;
DME controle-eenheid;
DME relais;
Zekeringhouder, motor elektronica:
F05: relais, brandstofinjectoren;
F07: VVT relais;
F08: relais van de hydraulische pomp, SMG;
F010: relais van de luchtverwarmer van de motor.
9 60 Elektrische ventilator
10 30 tot 09.2005: Bestuurdersportmodule;

na 09.2005:

Carrosserie-portmodule (LHD: raambediening, bestuurderszijde; RHD: raambediening, passagierszijde).
11 5 Basis carrosseriemodule (centrale vergrendeling, raambediening, relais van de voorruitenwisser)
12 30 tot 09.2005: Passagiersportmodule;

na 09.2005:

Carrosserie-portmodule (LHD: raambediening, passagierszijde; RHD: raambediening, bestuurderszijde).
13 7,5 tot 09.2005: Instrumentenpaneel controle-eenheid.
30 VTG distributiekast; na 09.2005: Controle-eenheid, distributiekast.
15 S85; na 09.2005: Handmatige sequentiële transmissie (SMG)
14 30 Stoelmodule, voor rechts (niet-elektrische basisstoel); Verstelknop voor passagiersstoel (RHD; semi-elektrische basisstoel);

Verstelknop voor lendensteun van de passagier (RHD; semi-elektrische basisstoel);

Verstelknop voor bestuurdersstoel (LHD; semi-elektrische basisstoel);

Verstelknop voor lendensteun van de bestuurder (LHD; semi-elektrische basisstoel).
15 5 Toegangsysteem voor de auto
16 30 Relais van de voorruitenwisser
17 15 S85; tot 09.2005: Handmatige sequentiële transmissie (SMG).
5 na 09.2005: Schakelaar set van het stuurkolom.
18 30 tot 09.2005: Relais, koplamp sproeier;

na 09.2005:

Carrosserie-gateway module.
19 5 VS: Verlichting van de richtingaanwijzers;

S85:

Elektronische gasklepcontrole EDC.
20 20 Onafhankelijke/extra SHZH verwarmer: Onafhankelijke verwarmer extra verwarmer;

Gasklepcontrole EDC:

Energiebesparingsrelais, elektronische gasklepcontrole.
21 30 Stoelmodule, voor rechts (niet-elektrische basisstoel); Verstelknop voor bestuurdersstoel (RHD; semi-elektrische basisstoel);

Verstelknop voor lendensteun van de bestuurder (RHD; semi-elektrische basisstoel);

Verstelknop voor passagiersstoel (LHD; semi-elektrische basisstoel);

Verstelknop voor lendensteun van de passagier (LHD; semi-elektrische basisstoel).
22 30 Basis carrosseriemodule (LHD: achterraam, bestuurderszijde; RHD: achterraam, passagierszijde)
23 30 S85; na 09.2005: Relais, elektrische vacuümpomp.
24 30 Basis carrosseriemodule (LHD: achterraam, passagierszijde; RHD: achterraam, bestuurderszijde)
25 30 Dynamische stabiliteitscontrole (DSC)
26 7,5 IHKA Basis: Verwarmings/airconditioning systeem
20 na 09.2005: Energiebesparingsrelais, terminal 15
27 30 Basis carrosseriemodule (centrale vergrendeling systeem)
28 20 Schakelaar set van het stuurkolom
29 10 Bij OBDII; Airbag.
30 15 IHKA Hoog: Verwarmings/airconditioning systeem.
20 Brandstofpomp uitgaand stadium; Brandstofpomp relais.
31 30 LHD: Stoelmodule, voor links (verwarmd, actieve breedteverstelling van de rugleuning, actieve stoel);

RHD:

Stoelmodule, voor rechts (verwarmd, actieve breedteverstelling van de rugleuning, actieve stoel).
32 10 tot 09.2005: Dynamische aandrijving;

S85; tot 09.2005:

Relais, elektrische vacuümpomp;

na 09.2005:

Schakelaar blokkering, bestuurdersport;

Electrochromatisch buitenspiegel aan bestuurderszijde;

Electrochromatisch buitenspiegel aan passagierszijde.
33 30 Centrale schakelaar van de middenconsole;LHD:

Stoelmodule, voor rechts (verwarmd, actieve breedteverstelling van de rugleuning, actieve stoel);

RHD:

Stoelmodule, voor links (verwarmd, actieve breedteverstelling van de rugleuning, actieve stoel).
34 30 tot 09.2005: CCC / M-ASK.
20 na 09.2005: CCC / M-ASK.
35 5 Navigatiesysteem
36 7,5 Comfort toegang controle-eenheid; Elektronische module van de buitendeurhendel aan bestuurderszijde;

Elektronische module van de buitendeurhendel aan passagierszijde;

Elektronische module van de buitendeurhendel, linker achterzijde;

Elektronische module van de buitendeurhendel, rechter achterzijde.
37 10 tot 09.2005: TCU (telematica controle-eenheid);

ULF (universaal laadapparaat en handsfree kit);

Uittrekbare doos.
5 09.2005-03.2007:
TCU (telematica controle-eenheid);
ULF (universaal laadapparaat en handsfree kit);
Uittrekbare doos;na 03.2007:
ULF-SBX interface doos;
TCU (telematica controle-eenheid);;
ULF-SBX-H interface doos; USB splitter;
Uittrekbare doos.
38 10 tot 09.2005: CD-wisselaar
5 na 09.2005: CD-wisselaar
39 – –
40 10 DVD-wisselaar
41 5 na 09.2005: Instrumentenpaneel controle-eenheid
42 15 S85: Handmatige sequentiële transmissie (SMG)
43 – –
44 – –
45 – –
46 – –
Relais
K6 Relais, koplamp sproeier
K93 Relais, elektronische gasklepcontrole (na 09.2005)
K96 Relais van de brandstofpomp (M54 of N62)
K9 Energiebesparingsrelais, terminal 15 (na 09.2005)
A41a Zekeringkast

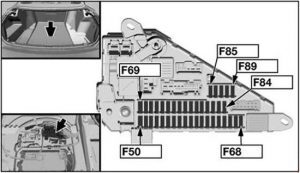

Achterste zekeringkast

tot 09.2005

BMW Serie 6 (E63 en E64) – schema van de zekeringkast – achter

na 09.2009

BMW Serie 6 (E63 en E64) – schema van de zekeringkast – achter
Nr Amperes [A] Beschrijving
50 20 M54, N62: relais van de brandstofpomp;

N52, diesel:

Brandstofpomp controle (EKPS);

S85:

Brandstofpomp uitgaand stadium.
30 na 09.2005: Koplamp sproeier pomp
51 5 Sirene sensor en hellingssensor;
Electrochromatisch binnenspiegel;
Microwave sensor, bestuurdersport;
Microwave sensor, passagiersport;
Microwave sensor, linker achterzijde;
Microwave sensor, rechter achterzijde.
52 10 Micro-voeding module
40 E64:
Relais, vervangende boven 1;
Relais, vervangende boven 2.
53 7,5 tot 09.2005: Automatische opening met zachte sluiting, kofferdeksel;

09.2004-09.2005:
Comfort toegang controle-eenheid;
Elektronische module van de buitendeurhendel aan bestuurderszijde;
Elektronische module van de buitendeurhendel aan passagierszijde;
Elektronische module van de buitendeurhendel, linker achterzijde;
Elektronische module van de buitendeurhendel, rechter achterzijde.
30 na 09.2005:
Actieve breedteverstelling van de rugleuning van de passagier
Actieve breedteverstelling van de rugleuning, bestuurder
54 20 tot 09.2005: Energiebesparingsrelais, terminal 15
40 na 09.2005: Achterruit ontdoener
55 5 tot 09.2005: Regen / koplamp sensor
40 na 09.2005: Opening van het kofferdeksel
56 5 na 09.2005: Regen / koplamp sensor
57 20 tot 09.2005: Micro-voeding module
5 IHKA Basis; na 09.2005: Verwarmings / airconditioning systeem.
58 40 tot 09.2005: Achterruit ontdoener
20 na 09.2005: Achterruitenwisser relais
57 5 Antenne tuner met afstandsbediening
60 5 na 09.2005: Veiligheidscontrole tegen kantelen
61 20 tot 09.2005:
Voorste aansteker
Laadstation, dashboard
7,5 na 09.2005: Radiator
62 5 tot 09.2005: Energiebesparingsrelais, terminal 15
30 na 09.2005:
E64:
Relais voor het laten zakken van het achterraam;
Relais voor het omhooghalen van het achterraam.
63 5 tot 09.2005:
Electrochromatisch binnenspiegel;
Parkeercontrole (PDC).
20 na 09.2005: Onafhankelijke extra verwarmer
64 10 tot 09.2005:
Achterste compartiment display
Centraal informatie display
Controller
15 IHKA Hoog; na 09.2005: Verwarmings / airconditioning systeem
65 10 tot 09.2005:
Aansluitmodule van de headset kit;
Head-up display.
66 5 tot 09.2005:
Dynamische stabiliteitscontrole (DSC);VTG distributiekast:
Dynamische stabiliteitscontrole (DSC);
Controle-eenheid, distributiekast.
20 E63: Panoramisch glazen dak;

E64:

Vervangende boven module.
67 10 tot 03.2006:
Video module
Satelliet ontvanger
20 na 03.2006:
Automatische opening met zachte sluiting, passagiersport (LHD);
Automatische opening met zachte sluiting, bestuurdersport (RHD);
Automatische opening met zachte sluiting, rechter achterzijde.
68 5 tot 03.2006:
Centrale schakelaar van de middenconsole;
Verstelknop voor bestuurdersstoel;
Verstelknop voor passagiersstoel.
20 na 03.2006:
Automatische opening met zachte sluiting, bestuurdersport (LHD);
Automatische opening met zachte sluiting, passagiersport (RHD);
Automatische opening met zachte sluiting, linker achterzijde.
69 5 Parkeercontrole (PDC)
70 5 tot 09.2005: Adaptieve koplamp
10 09.2005-03.2007: Actieve cruise control;

na 03.2007:
Actieve cruise control;
Afstandssensor;
Proximity sensor, rechts;
Proximity sensor, links.
71 20 tot 09.2005:
S85: Brandstofpomp uitgaand stadium
30 na 09.2005: Middenconsole schakelcentrum
72 40 tot 09.2005:
E64:
Relais, vervangende boven 1;
Relais, vervangende boven 2.
20 N62: relais van de brandstofpomp;

Diesel:

Brandstofpomp controle (EKPS).
73 30 tot 09.2005:
E63:
Relais voor het laten zakken van het achterraam;
Relais voor het omhooghalen van het achterraam;
Trekhaak module;09.2005-03.2007:
HiFi versterker.
40 na 03.2007: Hi-Fi versterker
74 20 tot 09.2005: Trekhaak aansluiting
10 na 09.2005:
Centrale schakelaar van de middenconsole;
Verstelknop voor bestuurdersstoel;
Verstelknop voor passagiersstoel.
75 30 tot 09.2005: Controle-eenheid, distributiekast
10 na 09.2005:
Satelliet ontvanger;
Digitale tuner;
Video module.
76 40 tot 09.2005: Opening van het kofferdeksel
10 na 09.2005: Dynamische aandrijving
77 5 tot 09.2005: Antenne tuner met afstandsbediening
10 na 09.2005:
Head-up display;.
Aansluitmodule van de headset kit
78 5 na 09.2005:
Dynamische stabiliteitscontrole (DSC);
Controle-eenheid, distributiekast.
79 7,5 tot 09.2005: Elektronische rijhoogte controle
10 na 09.2005:
Centraal informatie display;
Controller.
80 30 tot 09.2005: HiFi versterker.
10 na 09.2005:
Versnellingspook;
Verlichting van de richtingaanwijzer;
Uittrekbare doos;
TCU (telematica controle-eenheid);
Compensator (mobiele telefoon);
Ventilator, reservewiel;
Elektronische module van de nachtzicht.
81 7,5 na 09.2005: Elektronische rijhoogte controle
82 20 tot 09.2005:
Kofferdeksel aansluiting;
Achterste aansteker;
Achterste aansluiting.
7,5 na 09.2005: Bandenspanning controle (RDC)
83 20 tot 09.2005:
E63: Panoramisch glazen dak
E64: Vervangende boven module
30 na 09.2005:
Actieve breedteverstelling van de rugleuning, bestuurder (LHD);
Actieve breedteverstelling van de rugleuning voor de passagier (RHD).
84 10 tot 09.2005: Actieve cruise control
15 na 09.2005:
Transmissie controle;
Handmatige sequentiële transmissie (SMG).
85 7,5 na 09.2005: Handmatige sequentiële transmissie (SMG)
86 15 tot 09.2005:
Transmissie controle;
Handmatige sequentiële transmissie (SMG).
40 na 09.2005: Actief stuur systeem
87 20 na 09.2005:
Voorste aansteker;
Laadstation, dashboard.
88 30 tot 09.2005: Middenconsole schakelcentrum
20 na 09.2005:
Kofferdeksel aansluiting;
Achterste aansteker;
Achterste aansluiting.
89 10 tot 09.2005:
Ventilator, MMC;
Verlichting van de richtingaanwijzer;
Versnellingspook;
Verlichting van de richtingaanwijzer;
Ventilator, reservewiel;
TCU (telematica controle-eenheid);
ULF (universaal laadapparaat en handsfree kit);
Uittrekbare doos.
5 na 09.2005:
Electrochromatisch binnenspiegel;
Energiebesparingsrelais, terminal 15.

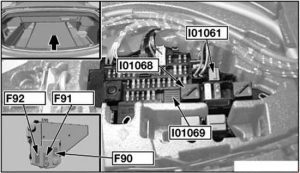

BMW Serie 6 (E63 en E64) – schema van de zekeringkast – achter
Nr Amperes [A] Beschrijving
90 200 Zekeringhouder, voor (zekering 1-33)
91 100 Diesel: Hoofd relais DDE;

N62, TU:
Geïntegreerde voedingsmodule (IVM);
VVT relais 1;
VVT relais 2;
Controle-eenheid van de variabele distributie.
92 100 Hulp elektrische verwarming
Relais
I01061 Achterruit ontdoener
I01068 Terminal 30G
I01069 Terminal 15

Zekering in de motorruimte

M54

BMW Serie 6 (E63 en E64) – schema van de zekeringkast – motorruimte M54
Nr Relais
K6300 DME relais
K6327 Relais, brandstofinjectoren

Dieselmotor

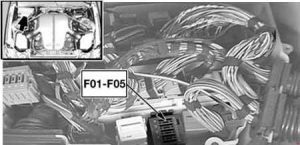

BMW Serie 6 (E63 en E64) – schema van de zekeringkast – motorruimte (dieselmotor)

S85

BMW Serie 6 (E63 en E64) – schema van de zekeringkast – motorruimte (S85)

N52

BMW Serie 6 (E63 en E64) – schema van de zekeringkast – motorruimte (N52)
BMW Serie 6 (E63 en E64) – schema van de zekeringkast – motorruimte (N52)
BMW Serie 6 (E63 en E64) – schema van de zekeringkast – motorruimte (N52)
Nr Beschrijving
K6319 VVT relais
K6539 Relais van de motor tankverwarmer

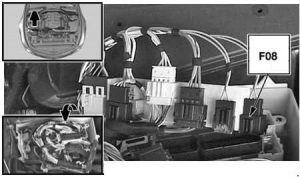

BMW Serie 6 (E63 en E64) – schema van de zekeringkast – motorruimte (N52)
Nr Amperes [A] Beschrijving
F01 30 N62: relais van de hydraulische pomp, SMG;

N52:
Onderdrukcondensator voor de ontstekingsspoelen;
Ontstekingsspoel (1, 2, 3, 4, 5, 6).
20 M57, TU:
Hall sensor, nokkenas 1;
Heet luchtmassameter;
Raildrukregelklep;
Volume controleklep;
Elektromagnetische klep, turbodruk controle;
Verwarming, carterventilatie;S85:
Energiebesparingsrelais, terminal 15;
Brandstofinjector (1, 2, 3, 4, 5, 6, 7, 8, 9, 10);M57 TUTOP:
Hall sensor, nokkenas 1;
Heet luchtmassameter;
Raildrukregelklep;
Beperkingsklep;
Turbine controleklep;
Volume controleklep;
Elektromagnetische klep, turbodruk controle;
Verwarming, carterventilatie.
F2 20 M57, TU:
Elektromagnetische klep, uitlaatgasrecirculatie;
Oliepeil sensor;
Elektromagnetische schakelklep, swirl kleppen;
Verwarmingscontrole-eenheid;
Elektromagnetische schakelklep, motorsteun;
Verwarming, carterventilatie;
Turbodrukregelaar 1;
Zuurstofsensor voor de katalysator;M57 TUTOP:
Elektromagnetische klep, uitlaatgasrecirculatie;
Oliepeil sensor;
Elektromagnetische schakelklep, swirl kleppen;
Verwarmingscontrole-eenheid;
Elektromagnetische schakelklep, motorsteun;
Zuurstofsensor voor de katalysator;
Afvoerklep;
Compressorklep;S85:
Zuurstofsensor voor de katalysator;
Lambda sonde 2 voor de katalysator;
Zuurstofsensor na de katalysator;
Zuurstofsensor 2 na de katalysator.
30 N52:
Elektrische koelvloeistofpomp;
Thermostaat, karakteristieke koeling;
Nokkenas sensor van de inlaatkleppen;
Nokkenas sensor van de uitlaatkleppen;
VANOS elektromagnetische klep, inlaat;
VANOS elektromagnetische klep, uitlaat.
F03 30 Diesel: Digitale motorbesturing elektronica;

S85:

DME controle-eenheid.
20 N52:
DME controle-eenheid;
Oliepeil sensor;
DISA actuator 1;
DISA actuator 2;
Brandstof tank ontluchtingsklep;
Krukas sensor;
Heet luchtmassameter.
F04 10 Diesel:
Elektromagnetische klep, radiator lamel;
E-box ventilator;
Afvoerklep;
Sensor van de rem lucht lamel, links;
Sensor van de rem lucht lamel, rechts;
AUC sensor;S85: Ionische stroom controle-eenheid.
30 N52:
Handmatige sequentiële transmissie (SMG);
Zuurstofsensor voor de katalysator;
Lambda sonde 2 voor de katalysator;
Zuurstofsensor na de katalysator;
Zuurstofsensor 2 na de katalysator;
Verwarming van de carter tank 1.
F05 30 S85:
VANOS druk accumulatie klep;
Brandstof tank ontluchtingsklep 2;
Nokkenas sensor van de inlaatkleppen 2;
Nokkenas sensor van de uitlaatkleppen 2;
Luchtstroom sensor 2;
Inertiale actuator;
Luchtstroom sensor;
Oliepeil sensor;
Nokkenas sensor van de inlaatkleppen;
Nokkenas sensor van de uitlaatkleppen;
Secundaire luchtpomp klep;
Koolstoffilter klep.
F06 10 N52; tot 03.2007:
Elektromagnetische klep, radiator lamel;
Relais van de secundaire luchtpomp;
Afvoerklep;
E-box ventilator;
Diagnostische module voor lekken van de brandstoftank;
Secundaire luchtmassameter in de vorm van een warme film;na 03.2007:
Elektromagnetische klep, radiator lamel;
Relais van de secundaire luchtpomp;
Afvoerklep;
E-box ventilator;
AUC sensor;
Sensor van de rem lucht lamel, links;
Sensor van de rem lucht lamel, rechts;
Stikstofoxidemodule;
Diagnostische module voor lekken van de brandstoftank;
Secundaire luchtmassameter in de vorm van een warme film.
F07 40 N52: VVT relais.
F08 30 N52: Relais van de hydraulische pomp, SMG.

N62, TU

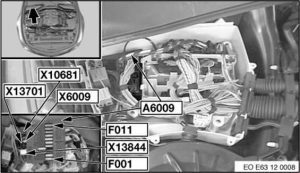

BMW Serie 6 (E63 en E64) – schema van de zekeringkast – motorruimte (N62, TU)

S85

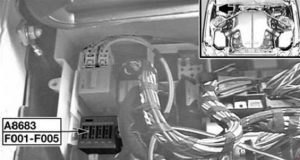

BMW Serie 6 (E63 en E64) – schema van de zekeringkast – motorruimte (S85)
Nr Amperes [A] Beschrijving
F001 30 N62:
DME controle-eenheid;
Controle-eenheid van de variabele distributie;
Brandstofinjector (5, 6, 7, 8);
Handmatige sequentiële transmissie (SMG).
20 S85: Stationair actuator, cilindergroep 1.
F002 20 N62, TU:
DME controle-eenheid;
Brandstof tank ontluchtingsklep;
Nokkenas sensor van de inlaatkleppen 2;
Nokkenas sensor van de uitlaatkleppen 2;
VANOS elektromagnetische klep 2, inlaat;
VANOS elektromagnetische klep 2, uitlaat;S85: Stationair actuator, cilindergroep 2.
F003 20 N62: Ontstekingsspoel (1, 2, 3, 4)
30 S85: Elektromagnetische klep van de beperking, rij 1
F004 20 N62: Ontstekingsspoel (5, 6, 7, 8)
10 S85: Controle-eenheid van de ionische stroom 2
F005 30 N62, TU:
DME controle-eenheid;
Krukas sensor;
Heet luchtmassameter;
Nokkenas sensor van de inlaatkleppen;
Nokkenas sensor van de uitlaatkleppen;
Karakteristieke gemapte thermostaat;
VANOS elektromagnetische klep, inlaat;
VANOS elektromagnetische klep, uitlaat;S85: Elektromagnetische klep van de beperking, rij 2
F006 20 N62:
DME controle-eenheid;
Brandstofinjector (1, 2, 3, 4).
F007 20 N62:
DME controle-eenheid;
Handmatige sequentiële transmissie (SMG).
F008 30 N62:
DME controle-eenheid;
Zuurstofsensor 2 na de katalysator;
Zuurstofsensor voor de katalysator;
Zuurstofsensor 2 voor de katalysator;
Zuurstofsensor na de katalysator;
Oliekwaliteit sensor.
F009 10 tot 03.2007:
Relais van de brandstofpomp;
Afvoerklep;
Elektromagnetische klep, radiator lamel;
E-box ventilator;
Diagnostische module voor lekken van de brandstoftank;
Relais van de secundaire luchtpomp;na 03.2007:
Relais van de brandstofpomp;
Afvoerklep;
Elektromagnetische klep, radiator lamel;
E-box ventilator;
Diagnostische module voor lekken van de brandstoftank;
Relais van de secundaire luchtpomp;
Sensor van de rem lucht lamel, links;
Sensor van de rem lucht lamel, rechts;
AUC sensor.
F010 40 N62, TU: Controle-eenheid van de variabele distributie
5 N54: Relais van de motor tankverwarmer
F011 40 N62, TU: Controle-eenheid van de variabele distributie
BMW Serie 6 (E63 en E64) – schema van de zekeringkast – motorruimte
Nr Amperes [A] Beschrijving
F1a 10 S85:
Elektromagnetische klep, radiator lamel;
E-box ventilator;
Verlichting van de richtingaanwijzer;
Versnellingspook;
Blokkering van de versnellingspook;
Energiebesparingsrelais, elektronische gasklepcontrole;
Hood switch, rechts;
Hood switch, links;
Toerental sensor, hoofd as van de versnellingsbak;
Relais, elektrische vacuümpomp;
Diagnostische module voor lekken van de brandstoftank;
Secundaire luchtmassameter in de vorm van een warme film;
Relais van de secundaire luchtpomp.
A70010 Controller van de handmatige sequentiële transmissie

Relais van de voorruitenwisser (K11), relais van de secundaire luchtpomp (K6304a)

BMW Serie 6 (E63 en E64) – schema van de zekeringkast – Relais van de voorruitenwisser (K11) Relais van de secundaire luchtpomp (K6304a)

Relais van de elektrische vacuümpomp (K213)

BMW Serie 6 (E63 en E64) – schema van de zekeringkast – relais van de elektrische vacuümpomp (K213)

Hoofd relais DDE (K2003a)

M57 TU

BMW Serie 6 (E63 en E64) – schema van de zekeringkast – hoofd relais DDE (K20030a) – M57 TU

M57, M57 TUTOP, M47 TU2

BMW Serie 6 (E63 en E64) – schema van de zekeringkast – hoofd relais DDE (K20030a) – M57, M57 TUTOP, M47 TU2

DDE relais (K6300)

S85

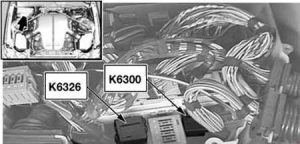

BMW Serie 6 (E63 en E64) – schema van de zekeringkast – DDE relais (K6300) – S85
Nummer Beschrijving
K3626 Energiebesparingsrelais, terminal 15

N52

BMW Serie 6 (E63 en E64) – schema van de zekeringkast – hoofd relais DDE (K20030a) – N52

Relais van de hydraulische pomp, SMG (K6318)

N62

BMW Serie 6 (E63 en E64) – schema van de zekeringkast – relais van de hydraulische pomp, SMG (K6318) – N62

S85

BMW Serie 6 (E63 en E64) – schema van de zekeringkast – relais van de hydraulische pomp, SMG (K6318) – S85
Nummer Beschrijving
K63831 Relais van de transmissievloeistofpomp

Post correlati:

  1. BMW 3 E46 (1998-2007) – zekeringdoos
  2. BMW 540i – E34 (1991-1994) – zekeringdoos
  3. BMW serie 1 E87, E81, E82, E88 (2004-2011) – batterijvervangers
  4. BMW X6 E71 (2009-2014) – zekeringdoos
  5. BMW 2 F45 Active Tourer (sinds 2014) – batterij
  6. BMW X1 E84 (2009-2015) – batterij
  7. BMW 2 F44 (2019-…) – zekeringdoos
Leggere  BMW 730, 735i, 735iL, 750iL (e32) (1991) – zekeringdoos

Jeroen van Vliet

Jeroen van Vliet

Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's. Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn. Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.
