Audi A6 C5 (1997-2005) – zekeringdoos en relais

Jeroen van Vliet

Audi A6 C5 (1997-2005) – schema van zekeringen en relais

Productiejaar: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Zekering sigarettenaansteker (voedingsaansluiting) in Audi A6 C5 (1997-2005) is de zekering 33 in het zekeringpaneel op het dashboard.

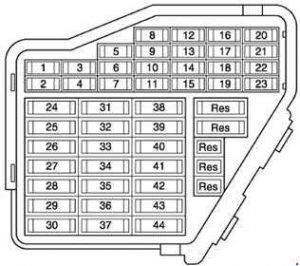

Zekeringpaneel aan de dashboardzijde














Nr


Amperages [A]


Beschrijving






1
5
Verwarmingselement (linker sproeikop ruitenwisser);


Verwarmingselement (rechter sproeikop ruitenwisser).





2
10
Noodverlichting schakelaar




3
5
Verlichting van het dashboardkastje




4
5
Verlichting kentekenplaat











5
10
Oliepeil/sensor olie temperatuur;


Regelklep compressor;


Airconditioningsysteem;


Hogedruk sensor;


Tiptronic schakelaar;


Controle-eenheid bandenspanning;


Lampbewakingsapparaat;


Controller en display airconditioning;


Luchtkwaliteitsensor;


Navigatiesysteem met CD;


Controle-eenheid zelfnivellerende ophangingen;


Controle-eenheid ophangingshoogte;


Telefoon/telematica controle-eenheid;


Spraakbediening controle-eenheid;


Parkeerhulp controle-eenheid;


Achterste zonnescherm schakelaar..





6
5
Centrale controle-eenheid met vergrendeling




7
10
ABS controle-eenheid;


Stuurhoek sensor;


TCS/ESP knop;


Rempedaal schakelaar cruise control;


(rechstreeks injectiesysteem diesel)


Koppeling pedaal schakelaar.





8
5
Telefoon/telematica controle-eenheid;


Spraakbediening controle-eenheid.





9
10
Verwarmd buitenspiegel, bestuurderszijde;


Verwarmd buitenspiegel, passagierszijde vooraan.





10
5
Hoogteverstelling koplampen, controle-eenheid




11
5
Automatisch dimmende binnenspiegel




12
10
Diagnose aansluiting




13
10
Remlicht schakelaar;


Remlampen.





14
10
Centrale controle-eenheid met vergrendeling


Geheugen controle-eenheid – bestuurdersstoel

Geheugen controle-eenheid stoel – vooraan, passagier;


Kofferbak ontgrendel schakelaar;


Interne monitor schakelaar.





15
10
Controle-eenheid met display op het dashboard;


Relais isolatie zonnepanelen;


Navigatiesysteem met CD-aandrijving controle-eenheid;


Geheugen controle-eenheid spiegels;


Radio ontvanger met afstandsbediening.





16
5
Stuurhoek sensor




17
10
Controle-eenheid bandenspanning;


Zelfnivellerende ophangingscontrole-eenheid;


Tweeweg radio schakelaar;


Parkeerhulp controle-eenheid.





18
10
Hoofdlicht, rechts;


Dimlicht;


Waarschuwingslicht.





19
10
Hoofdlicht, links











20
15
Dimlicht, rechts;


Hoogteverstelling koplampen, rechts.





21
15
Dimlicht, links;


Hoogteverstelling koplampen, links.





22
5
Zijlicht, rechts;


Achterlicht (rood), rechts.





23
5
Zijlicht, links;


Achterlicht (rood), links.





24
25
Automatische sproeier;


Relais ruitenwisser;


Ruitenwisser controle.





25
30
Controller en display airconditioning/verwarming;


Relais isolatie zonnepanelen;


Versnellingsventilator;


Magnetisch koppeling relais;


Hulpelement verwarming relais.





26
30
Controller en display airconditioning;


Verwarmde achterruit schakelaar.





27
15
Verwarmd stuurwiel;


Achterruit ruitenwisser motor.





28
20
Brandstofpomp (voedingspomp);


Brandstofpomp controle-eenheid;


Brandstofpomp relais.





29
30 20
Ontstekingsspoel met uitgangsstadium


(motorcode BAS);


Motronic controle apparaat


(motorcode BAS);


Uitgangsstadium;


Ontstekingsspoel met uitgangsstadium;


Motronic controle apparaat;


Regelkleppen voor nokkenas.





30
20
Controller voor schuifdakregeling




31
15
Startonderbreker en achteruitrijlicht relais;


Noodverlichting schakelaar;


Achteruitrijlicht schakelaar;


Diagnose verbinding;


Multifunctionele schakelaar;


Vertraging relais voor uitschakeling ontsteking;


Automatische versnellingscontrole-eenheid.





32
20
Injectoren;


Cruise control schakelaar.





33
15
Sigarettenaansteker;


Aansteker, achter.





34
15
Relais secundaire luchtpomp;


Elektromagnetische kleppen;


Secundaire luchtinlaat klep;


Terugslagklep turbo;


Luchtmeters;


Verwarmingssonde lambda;


Afsluitklep inlaatcollectoren.





35
30
Persgietwerk aanhangwagen











36
15
Schakelaar voor voor- en achtermistlampen




37
20
Radio;


Versterker met subwoofer;


Antenne selectie controle-eenheid;


Elektronische navigatiecontroller;


Navigatie/TV tuner;


Navigatie-interface;


Chipkaartlezer.





38
20
Centrale controle-eenheid met vergrendeling




39
15
Noodverlichting schakelaar




40
25
Geluidssignaal met twee tonen




41
25
Relais voor elektromagnetische kleppen ABS


(alle modellen).





42
25
ABS controle-eenheid




43
5
Radio;


Elektronische navigatiecontroller.





44
30
Relais hulpelement verwarming;


Relais isolatie zonnepanelen 2;


Verwarmingsregelaar bestuurdersstoel;


Verwarmingsregelaar passagiersstoel vooraan;


Verwarmde schakelaar achterbank links;


Verwarmde schakelaar achterbank rechts.

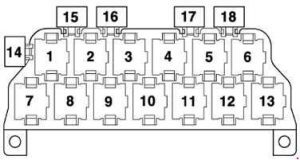

Relaishouder met 13 punten, achter het dashboardkastje van de bestuurder










Nr
Beschrijving




1
Relais met twee tonen (telematica – VS) – J4




2
Plug-in alternatieve relais – J442;


Waarschuwingssysteem controle-eenheid (taxi) – J85;


Sirene relais (politievoertuigen) – J408;


Waarschuwingssysteem relais, schakelaar verlichting (speciale voertuigen) – J549.





3
Relais isolatie zonnepanelen – J309;


Waarschuwingssysteem controle-eenheid (taxi) – J85;


Sirene relais (politievoertuigen) – J408;


Waarschuwingssysteem relais 2, hoofd circuit onderbreking (speciale voertuigen) – J461.





4
Relais met startonderbreker – J207;


Startonderbreker en achteruitrijlicht relais – J226.












5
Magnetisch koppeling relais – J44;


Hulpelement verwarming relais – J8.





6
Mistlamp relais – J5;


Brandstofpomp relais (TDI motoren) – J17.





7
Multifunctionele stuurwiel controle-eenheid – J453




8
Multifunctionele stuurwiel controle-eenheid – J453




9
Lampbewakingsapparaat – J123




10
Lampbewakingsapparaat – J123




11
Buitenspiegel – opvouwbare controle-eenheid – J351




12
Buitenspiegel – opvouwbare controle-eenheid – J351




13
Servotronic controle-eenheid – J236




14
Taximeter zekering – S182;


Zekering E (politievoertuigen) – S201;


Zekering relais hydraulische pomp – S279.





15
Niet gebruikt




16
Waarschuwingssysteem zekering (taxi) – S57;


Zekering B (politievoertuigen) – S202.





17
Taximeter en waarschuwingssysteem zekering – S183;


Zekering C (politievoertuigen) – S203;


Intercom systeem zekering – S253;


Mistlamp zekering – S28.





18
Geïnstalleerd in elke vrije positie


Plug-in alternator – J442 (speciale voertuigen);


Waarschuwingssysteem II controle-eenheid – J430 (taxi);


Laser relais voor waarschuwingssysteem hoofdlichten – J182;


(police voertuigen)


Relais isolatie zonnepanelen – J309 (taxi).










Elektrische microcentrale, achter het dashboardkastje van de bestuurder










Nr


Beschrijving






1
Relais met twee tonen – J4




2
Contacten X ontlastings relais – J59











3
Hydraulische relais voor hydraulische pompen;


lage doorstroming transmissies (allroad modellen) – J555.





4
Brandstofpomp relais (benzinemotoren) – J17;


Gloeibougies relais (dieselmotoren) – J52.





5
Automatische tussenkomst,


relais met schakelaar – J31





6
Automatische tussenkomst,


relais met schakelaar – J31





A
Zekering met kolomstuur regeling – S275




B
Zekering achterste zonnescherm – S100




C
Waarschuwingssysteem 2 zekeringen (taxi) – S181;


Zekering C (politievoertuigen) – S204;


Zekering voor noodontgrendeling achterklep (speciale voertuigen) – S195;


Multifunctionele stuurwiel zekering (blauw) – S326,


geleidelijk geïntroduceerd vanaf 05.02










Relaishouder met 8 punten, achter het dashboardkastje van de bestuurder, achter de microcentrale










Nr


Beschrijving




1
Relais voor elektromagnetische kleppen –


ABS met ESP – J106





2
Relais ventilatorsnelheid verwarming – J101




3
Relais verwarming ventilator – J26;


Relais circulatie koelvloeistof – J151.





4
Relais werking verwarming ventilator – J138




5
Niet gebruikt




6
Zelfnivellerende compressor relais


(allroad modellen) – J403





7
Terugloop relais – ABS met ESP – J105




8
Afsluitklep koelvloeistof relais – J541




14
Zitplaats temperatuurregeling,


thermische zekering bestuurderszijde


(allroad modellen) – S44












15
Zekering voor 12 V aansluiting – S184




16
Thermische elektrische zekering voor voorruit – S37




17
Thermische elektrische zekering voor achterraam – S43




18
Zekering ABS controle-eenheid – S123




19
Zekering verwarming ventilator – S42




20
Zekering controle-eenheid verwarming ventilator – S142




21
Thermische zekering met stoelregeling, bestuurderszijde – S44;


Zekering radiator ventilator (allroad modellen) – S42.





22
Zelfnivellerende ophangingszekering – S110




24
Thermische zekering met stoelregeling, passagierszijde vooraan – S80






Relaishouder, bestuurderszijde, achter het bedieningspaneel in de centrale houder










Nr


Beschrijving






1
Laag vermogen thermisch relais – J359;


Rem servo relais – J569.





2
Hulpelement verwarming relais – J8;


Relais isolatie zonnepanelen 2 – J354.





3
Hoog vermogen thermisch relais – J360




A
Niet gebruikt




B
Niet gebruikt




C
Extra verwarmingszekering 2 – S143;


Zekering relais hydraulische pomp (servo rem) – S279;


Zekering brandstofpomp – S81;


(allroad modellen; voertuigen met links aangedreven).












D
Extra verwarmingszekering – S109;


Zekering brandstofpomp – S81;


(RS6 modellen).

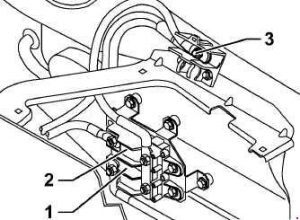

Relaishouder met 3 punten in de elektronische doos, expansiekamer








Nr


Beschrijving






1
Relais secundaire luchtpomp – J299 (RS6 modellen)




1a
Relais radiator ventilator (allroad modellen) – J26




1b
Relais circulatie koelvloeistof (allroad modellen) – J151;


Extra koelvloeistof relais – J496.





2
Relais secundaire luchtpomp – J299




3
Motronic voeding relais (benzinemotoren) – J271;


Direct injectie diesel relais (dieselmotoren) – J322;


Vertraging relais voor uitschakeling ontsteking (automatische transmissie 01J) – J64





4
Brandstof koelvloeistof relais – J445;


Circulatie koelvloeistof relais – J151


(RS6 modellen).





4a
Niet gebruikt




5
Zekering motor controle-eenheid – S102;


Zekering motor elektronica – S282.





6
Niet gebruikt


Zekering 2 voor gloeibougies – motor, V6 TDI, V8 TDI – S125;


Zekering voor gloeibougies – motor, 4 cilinders – S39;


Zekering radiator ventilator (allroad modellen) – S94.





7
Zekering voor gloeibougies – motor, V6 TDI, V8 TDI – S39;


Zekering secundaire luchtpomp (benzinemotoren) – S130;


Zekering hulpelement verwarming – S62 – tot modeljaar 2000;


Niet gebruikt.





8
Zekering hulpelement verwarming – S62 – tot modeljaar 2000;


Niet gebruikt.





9
Zekering 2 voor gloeibougies – motor, V6 TDI, V8 TDI – S125;


Zekering voor gloeibougies – motor, 4 cilinders – S39;


Zekering radiator ventilator (allroad modellen) – S94;


Zekering koelvloeistof pomp (RS6 modellen) – S78;


Niet gebruikt.





10
Zekering voor brandstof koelvloeistof – S262;


Zekering -1- (15)(automatische transmissie 01J) – S199;


Zekering controle-eenheid radiator ventilator (alle wegmodellen) – S142;


Niet gebruikt.







Zekering in de expansiekamer








Nr


Beschrijving






1
Zekering -1- (30) (alleen voor V8) – S204




2
Zekering -2- (30) – S205




3
Zekering hulpelement verwarming – S62






Zekering in de expansiekamer (RS6 modellen)










Nummer


Beschrijving













1
Zekering -2- (30) – S205




2
Zekering -1- (30) – S204




3
Batterij schroefverbinding














Post correlati:


  1. Audi S3 (2008-2016) – zekeringdoos
    2.

  2. Audi TTS Coupe (2009-2017) – zekeringdoos
    3.

  3. Audi A8 D2 (1994-2002) – zekeringdoos
    4.

  4. Audi S4 (2008-2018) – zekeringdoos
    5.

  5. Audi Q5 8R (2008-2017) – batterij
    6.

  6. Audi A4 Allroad B8 (vanaf 2009) – accu
    7.

  7. Audi A1 8X1 (vanaf 2010) – batterij
    8.

  8. Audi A3 en S3 8V (2012-2020) – zekeringdoos
    9.





Leggere  Audi A7 (sinds 2010) - batterij



























Jeroen van Vliet


Jeroen van Vliet


Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's.

Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn.

Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.
