BMW 535i – E34 (1991-1994) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de BMW 535i (E34) 1991-1994, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

BMW 535i – E34 (1991-1994) – schema van de zekeringkast

Productiejaar: 1991, 1992, 1993, 1994.

De zekeringen van de sigarettenaansteker (voedingsaansluitingen) in het BMW 535i – E34 model zijn de zekering nr. 5 in de voorste zekeringkast.

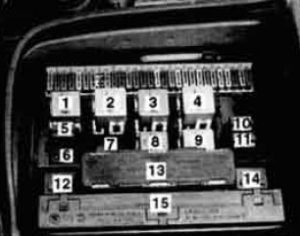

Voorste voedingsverdeeldoos

De zekeringblok bevindt zich aan de onderkant van het dashboard, aan de bestuurderszijde.

BMW 535i – zekeringen – voorste voedingsverdeeldoos
Nummer Beschrijving
1 Hoorn kortsluitconnector;Telefoon
2) Startmotor relais
3) Ontluchtingsrelais (terminal R)
4 Ventilator relais
5 Ruitensproeier relais
6 Telefoon waarschuwingsrelais
7 ABS relais (bijv. 1994 · 95)
8 Ontluchtingsrelais (K 61)
9 Ontluchtingsrelais (K 15)
10 Hulpmotor waterpomp relais
11 Hoorn relais
12 Noodverlichting relais
13 Controle module
14 Fout controle module
15 Lamp controle module

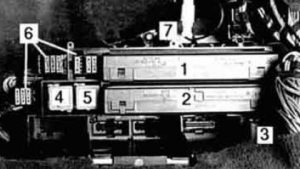

Achterste voedingsverdeeldoos

De achterste verdeelkast bevindt zich onder de achterbank en bevat hulprelais, relais en controlemodules.

BMW 535i – zekeringen – achterste voedingsverdeeldoos
Nummer Beschrijving
1 Relais module
2) Algemene module
3) Achterontvochtigingsrelais
4 Ruitenwisser relais
5 Elektrische voeding beschermingsrelais
6 Zekering blokken
7 Zekering blok (1992 en later)

Elektronica doos (E-box)

De elektronica doos of E-box bevindt zich in de rechter achterhoek van de motorruimte.

BMW 535i – zekeringkast – elektronica doos
Nummer Beschrijving
1 ABS of Slip controle module (tractie)
2) DME controle module
3) Cruise control module
4 Systeem relais (hoofd)
5 Brandstofpomp relais
6 Verwarming van de zuurstofsensor relais

Hulprelais paneel

Het hulprelais paneel is gemonteerd in de linker voorhoek van de motorruimte.

BMW 535i – zekeringkast – hulprelais doos
Nummer Beschrijving
1 Reinigings- en ontvochtigingsmodule voor koplampen (Canada)
2) Normale snelheid relais
3) Hoge snelheid relais
4 Telefoon waarschuwingsrelais
5 Airconditioning relais
6 Zekeringen

Zekering positie

De zekeringen van 1 tot 29 zijn gemonteerd in de voorste voedingsverdeeldoos. De aanvullende zekeringposities omvatten de achterste voedingsverdeeldoos (zekeringen nr. 30-37 en nr. 40-47) en het hulprelais paneel (zekeringen nr. 48, 49 of nr. 55-56).

Nummer Ampèrages [A] Beschrijving
1 15 ABS (zie ook Zekering 17);Dashboard monitor controle (zie ook Zekeringen 15, 17, 20, 29);

Lamp monitor (zie ook Zekeringen 2, 3, 5, 7, 10, 11, 13, 14, 15);

Stoplichten;

Cruise control (zie ook Zekering 17);

Boordcomputer (zie ook Zekeringen 17, 20);

Elektronische gasklep controle (EML) (zie ook Zekeringen 17, 20);

Elektronische transmissie controle (zie ook Zekering 12, 17).
2) 7,5 Brandstofinjectie (alleen M60 motor);Koplampen/ mistlampen (zie ook Zekeringen 3, 4, 5, 7, 10, 11, 13, 14, 15, 24);

Lamp monitor (zie ook zekeringen 1, 3, 4, 5, 7, 10, 11, 13, 14, 15);

Noodverlichting schakelaar (zie ook Zekeringen 3, 6, 13, 14);

Fout controle eenheid (zie ook Zekeringen 6, 10, 11).
3) 7,5 Koplampen/mistlampen (zie ook Zekeringen 2, 5, 7, 10, 11, 13, 14, 24);Lamp monitor (zie ook Zekeringen 1, 2, 4, 5, 7, 10, 11, 13, 14, 15);

Knipperlichten en noodverlichting (zie ook Zekeringen 2, 6, 13, 14);

Koplampen sproeier (Canada) (zie ook Zekeringen 4, 5, 17, 22, 24);

Carrosserie elektronica (ZKE) (zie ook Zekeringen 4, 5, 17, 24, 30, 47).
4 7,5 Parkeerlichten / achterlichten / interieurverlichting (zie ook Zekeringen 5, 15, 20);Lamp monitor (zie ook Zekeringen 1, 2, 3, 5, 7, 10, 11, 13, 14, 15);

Elektrische spiegels (zie ook Zekeringen 5, 12);

Koplampen sproeier (Canada) (zie ook Zekeringen 3, 5, 17, 22, 24);

Carrosserie elektronica (ZKE) (zie ook Zekeringen 3, 5, 17, 24, 30, 47).
5 10 Koplampen / mistlampen (zie ook Zekeringen 2, 3, 7, 10, 11, 13, 14);Koplampen sproeier (Canada) (zie ook Zekeringen 3, 4, 17, 22, 24);

Achterlichten en verlichting onder de motorkap (zie ook Zekeringen 4, 15, 20);

Kentekenverlichting (zie ook 15, 21);

Verlichting van de koffer en sigarettenaansteker (zie ook Zekeringen 18, 21, 26);

Interieurverlichting (zie ook Zekeringen 17, 18, 20, 21);

Lamp monitor (zie ook Zekeringen 1, 2, 3, 4, 7, 10, 11, 13, 14, 15);

Elektrische spiegels (zie ook Zekeringen 4, 12);

Carrosserie elektronica (ZKE) (zie ook Zekeringen 3, 5, 17, 24, 30, 47).
6 15 Knipperlichten en noodverlichting (zie ook Zekeringen 2, 3, 13, 14);Fout controle eenheid (zie ook Zekeringen 2, 10, 11).
7 15 Koplampen/mistlampen (zie ook Zekeringen 2, 3, 5, 10, 11, 13, 14, 15)Lamp monitor (zie ook Zekeringen 1, 2, 3, 4, 5, 10, 11, 13, 14)
8 7,5 –
9 15 Hoorn;Airconditioning beheer (IHKR) (zie ook Zekeringen 19, 20, 27, 29, 46);

Mobiele telefoon (zie ook Zekeringen 18, 31);

Hulpmotor (zie ook Zekeringen 25, 29).
10 7,5 Koplampen/mistlampen (zie ook Zekeringen 2, 3, 5, 7, 11, 13, 14);Lamp monitor (zie ook Zekeringen 1, 2, 3, 4, 5, 7, 11, 13, 14, 15);

Fout controle eenheid (zie ook Zekeringen 2, 10, 11).
11 7,5 Koplampen/mistlampen (zie ook Zekeringen 2, 3, 5, 7, 10, 13, 14);Lamp monitor (zie ook Zekeringen 1, 2, 3, 4, 5, 7, 10, 13, 14, 15);

Fout controle eenheid (zie ook Zekeringen 2, 10, 11).
12 15 Verwarmers van de voorruit sproeiers;Reserve verlichting;

Elektrische spiegels;

Geheugen (zie ook Zekeringen 16, 18, 42);

Elektronische transmissie controle (zie ook Zekering 1, 17).
13 7,5 Koplampen / mistlampen (zie ook Zekeringen 2, 3, 5, 7, 10, 11, 14);Knipperlichten/noodverlichting (zie ook Zekeringen 2, 3, 6, 14);

Lamp monitor (zie ook Zekeringen 1, 2, 3, 4, 5, 7, 10, 11, 14, 15).
14 7,5 Koplampen / mistlampen (zie ook Zekeringen 2, 3, 5, 7, 10, 11, 13, 37);Knipperlichten / noodverlichting (zie ook Zekeringen 2, 3, 6, 13);

Lamp monitor (zie ook Zekeringen 1, 2, 3, 4, 5, 7, 10, 11, 13, 15).
15 7,5 Parkeerlichten / achterlichten (zie ook Zekeringen 4, 5, 20);Kentekenverlichting (zie ook Zekeringen 5, 21);

Stoplichten (zie ook Zekering 1);

Lamp monitor (zie ook Zekeringen 1, 2, 3, 4, 5, 7, 10, 11, 13, 14).
16 30 Verwarmde stoelen;Geheugen (zie ook Zekeringen 12, 18, 42);

Lendensteun.
17 7,5 Brandstofinjectie (zie ook Zekering 23);Laadsysteem;

Startmotor (?);

Ventilator van de elektrische doos (zie ook Zekering 28);

Elektronische transmissie controle (zie ook Zekeringen 1, 12);

ABSlTractie (zie ook Zekering 1);

Verwarming van de deurvergrendeling (zie ook Zekering 30);

Raamopeners (zie ook Zekeringen 30, 31, 47);

Elektrisch dakraam (zie ook Zekeringen 30, 31, 47);

Koplampen sproeier (Canada) (zie ook Zekeringen 3, 4, 5, 22, 24);

Dashboard en indicatoren (zie ook Zekeringen 1, 17, 20, 29);

Lamp monitor (zie ook Zekeringen 2, 3, 4, 5, 7, 10, 11, 13, 14, 15);

Stoplichten (zie ook zekering 15);

Interieurverlichting (zie ook Zekeringen 5, 18, 21, 30, 44);

Elektronische gasklep controle (EML) (zie ook Zekeringen 1, 20);

Cruise control (zie ook Zekering 1);

Boordcomputer, Lamp monitor (zie ook Zekeringen 1, 20);

Centrale elektronica module (ZKE) (zie ook Zekeringen 3, 4, 5, 24, 30, 47).
18 15 Interieurverlichting (zie ook Zekeringen 5, 17, 21, 30, 44);Verlichting van de koffer / sigarettenaansteker (zie ook Zekeringen 5, 21, 26);

Radio / CD-speler (zie ook Zekering 41);

Mobiele telefoon (zie ook Zekeringen 9, 31);

Geheugen (zie ook Zekeringen 12, 16, 42);

Inbraakalarm systeem (Alpine) (zie ook Zekering 21);

Afstandsbediening vergrendeling.
19 30 Geïntegreerde regeling voor klimaatbeheersing (IHKR) (zie ook Zekeringen 9, 20, 27, 29, 46)
20 7,5 Dashboard / monitor controle (zie ook Zekeringen 1, 17, 29);Parkeerlichten / achterlichten / interieurverlichting (zie ook Zekeringen 4, 5, 15);

Interieurverlichting (zie ook Zekeringen 5, 17, 18, 21, 30)

Geïntegreerde regeling voor klimaatbeheersing (IHKR) (zie ook Zekeringen 9, 19, 27, 29, 46);

Boordcomputer (zie ook Zekeringen 1, 17);

Elektronische gasklep controle (EML) (zie ook Zekeringen 1, 17).
21 7,5 Kentekenverlichting (zie ook Zekeringen 5, 15);Interieurverlichting (zie ook Zekeringen 5, 17, 18, 30, 44);

Verlichting van de koffer / sigarettenaansteker (zie ook Zekeringen 5, 18, 26);

Inbraakalarm systeem (Alpine) (zie ook Zekering 18).
22 30 Controle van de voorruitwisser druk (ADV) (zie ook Zekeringen 15, 44);Koplampen sproeier (Canada) (zie ook Zekeringen 3, 4, 5, 17, 24).
23 15 Brandstofinjectie / brandstofpomp (zie ook Zekering 17)
24 10 Koplampen reinigingsysteem (buiten de VS);Controle van de voorruitwisser (SWSI) (zie ook Zekering 44);

Centrale carrosserie elektronica (ZKE) (zie ook Zekeringen 3, 4, 5, 17, 30, 47).
25 30 Hulpmotor (zie ook Zekering 29)
26 30 Verlichting van de koffer / sigarettenaansteker (zie ook Zekeringen 5, 18, 21)
27 7,5 Geïntegreerde regeling voor klimaatbeheersing (IHKR) (zie ook Zekeringen 9, 19, 20, 29, 46)
28 15 E-box ventilator (ook Zekering 17);Laadsysteem (zie ook Zekering 17);

Zitverwarming;

Verwarming van de achterruit;

Servostuur (Servotronic).
29 7,5 Geïntegreerde regeling voor klimaatbeheersing (IHKR) (zie ook Zekeringen 9, 19, 20, 24, 27, 46);Hulpmotor (zie ook Zekering 25);

Dashboard / indicatoren (zie ook Zekeringen 1, 17, 20).
30 7,5 Verwarming van de deurvergrendeling (zie ook Zekering 17);Centrale vergrendeling (zie ook Zekering 31, 47);

Raamopeners (zie ook Zekering 17, 31, 47);

Elektrisch dakraam (zie ook Zekeringen 17, 31, 47);

Centrale elektronica module (ZKE) (zie ook Zekeringen 3, 4, 5, 17, 24, 47);

Interieurverlichting (zie ook Zekeringen 5, 17, 18, 20, 21).
31 7,5 Centrale vergrendeling (zie ook Zekeringen 30, 47);Raamopeners (zie ook Zekeringen 17, 30, 47);

Elektrisch dakraam (zie ook Zekeringen 17, 30, 47);

Mobiele telefoon (zie ook Zekeringen 9, 18).
32 7,5 –
34 20 Elektrische regeling van het stuurkolom
35 30 Centrale vergrendeling
37 20 Controle van de voorruitwisser / achterruitwisser (Touring)
40 15 –
41 30 Radio / CD-speler (zie ook Zekering 18);Verwarmde stoelen.
42 30 Elektrische stoelen (zie ook Zekering 43);Geheugen (zie ook Zekeringen 12, 16, 18).
43 30 Elektrische stoelen (zie ook Zekering 42)
44 30 Controle van de voorruitwissers (SWS) (zie ook Zekering 24);Controle van de druk van de voorruitwissers (SWS) (zie ook Zekering 15, 22).
46 30 Geïntegreerde regeling voor klimaatbeheersing (IHKR) (zie ook Zekeringen 9, 19, 20, 27, 29)
47 30 Carrosserie elektronica (ZKE) (zie ook Zekeringen 3, 4, 5, 17, 24, 30);Elektrisch dakraam (zie ook Zekeringen 17, 30, 31);

Raamopeners (zie ook Zekeringen 17, 30, 31);

Centrale vergrendeling (zie ook Zekeringen 30, 31).
48 15 –
49 – –
