BMW X6 E71 (2009-2014) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de BMW X6 (E71) 2009-2014, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).

BMW X6 E71 (2009-2014) – schema van de zekeringkast

Productiejaar: 2009, 2010, 2011, 2012, 2013, 2014.

Zekering sigarettenaansteker (voedingsaansluiting) in BMW X6 E71 (2009-2014) zijn de zekeringen 111, 113, 115, 118 in de zekeringkast

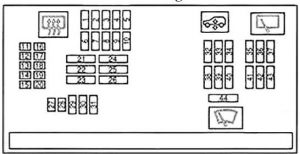

Schema van de zekeringkast van het dashboard

Bevindt zich onder het dashboardkastje.

Nummer	Amperages
1	20
2	10
3	7,5
4	10
5	10
6	10
7	5
8	7,5
9	15
10	5
11	20
12	10
13	15
14	10
15	10
16	10
17	5
18	7,5
19	5
20	10
21	30
22	–
23	40
24	40
25	–
26	25
27	15
28	15
29	40
30	30
31	40
32	40
33	30
34	30
35	30
36	30
37	20
38	30
39	40
40	30
41	7,5
42	30
43	30
44	30

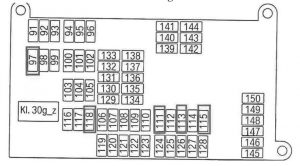

Schema van de zekeringkast van de bagageruimte

Bevindt zich aan de rechterzijde, achter het paneel.

Toewijzing van de zekeringen

​

​

​

Symbool	Nummer
(ABS)	4, 15, 19, 123
	15, 24
	116, 143, 144
	6, 17, 18, 103, 107, 108, 109, 119, 127, 128, 132, 134, 142
(Deursloten)	27, 28, 30, 124, 132, 135, 145, 146, 147, 148
	8, 106, 120
	13, 20, 92, 123, 125
	32, 107, 123
	23, 33, 34, 96, 124
	2, 19, 23, 33, 34, 96, 110, 124
	6, 142
	3, 5
	108, 114
	41
(Claxon)	9, 124
	16
	29, 31, 33, 34, 124
	100, 112, 139, 140, 141
	101, 102, 139, 140, 141, 149, 150
OBD	130, 131
	10, 94, 129
	1, 17, 18, 41, 98, 126
	4
(Ruitenwissers)	37, 44
	21
	124
	11, 12, 17, 91, 93, 95, 98
(Interne verlichting)	5, 19, 23, 33, 34, 96, 114
	14
	18, 131
	6, 17, 19, 41, 126
	4
	97, 105, 122
(Motorcontrole systeem)	4, 7, 35, 36, 38, 42, 43
	137, 142
(Start/Stop systeem)	10, 39
(Bagageruimte)	99, 121
(Radio)	6, 103, 109, 129, 142
	7
	44
	26
	5, 117
	110, 113
	1, 134
(Sigarettenaansteker)	111, 113, 115, 118
