Jeep Compass (2012-2022) – zekeringdoos

Jeroen van Vliet

Indice

Jeep Compass – schema van de zekeringkast

Productiejaar: 2020, 2021.

De zekeringen van de sigarettenaansteker (voedingspunten) in de Jeep Compass zijn de zekeringen F18 (kofferbak), F20 (sigarettenaansteker), F30 (kofferbak) in de zekeringkast in de motorruimte en de zekering F94 in de interne zekeringkast.

Locatie

Motorruimte

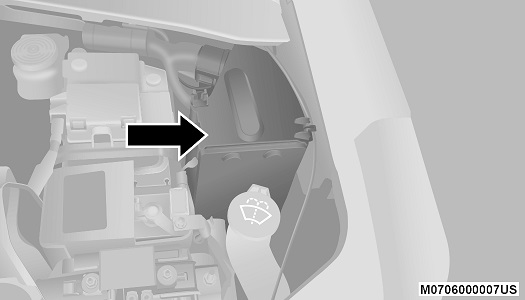

Het zekeringpaneel in de motorruimte bevindt zich aan de linkerkant van de motorruimte.

Interieur

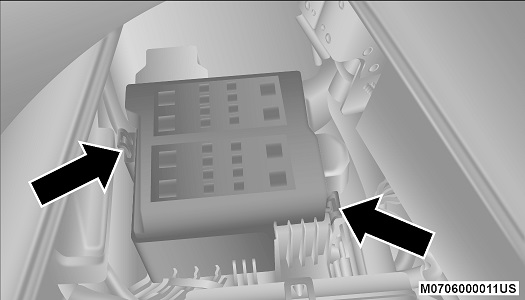

De interne zekeringkast bevindt zich in de bestuurderscabine op het linker zijpaneel onder het dashboard.
Kofferbak

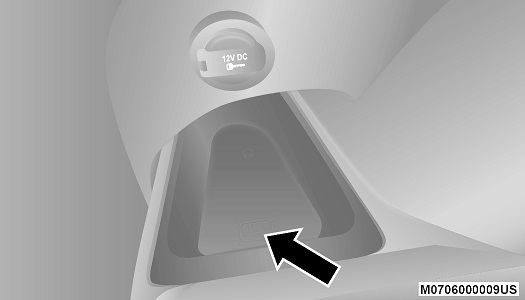

Om toegang te krijgen tot de zekeringen, verwijder het toegangspaneel van het linker achterpaneel van de laadruimte.

2020

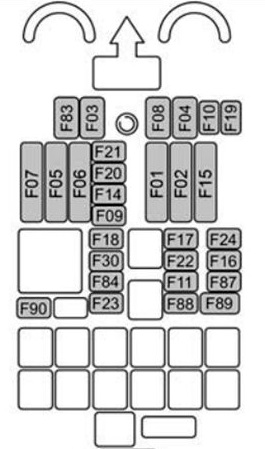

Zekeringkast in de motorruimte

Ingang Maxi zekering Cartridge zekering Mini zekering Beschrijving
F01 70 Amp Tan – – Carrosserie controlemodule
F02 70 Amp Tan – – Carrosserie controlemodule, achterste distributie-eenheid
F03 – 30 Amp Roze met HID-lampen

20 Amp blauw zonder HID-lampen

 – Voeding van de carrosserie controlemodule, HID-lampen
F04 – 40 Amp bruin – Elektronische remcontrolemodule
F05 – 40 Amp bruin – PTC verwarming
F06 40 A oranje – – Startmotor relais
F07 40 A oranje – – Achterste distributie-eenheid voor aanhangwagengebruik
F08 – 30 Amp Roze – Voeding TCM;

AGSM;

Stuurcontrole.
F09 – – 7,5 A bruin ECM;

TCM;

Radiator ventilator controle.
F10 – – 20 A geel Claxon
F11 – – 20 A geel – benzine en diesel motoren 1,4 l

25 A helder— motoren 2,4 l/urea

 Brandstofinjectoren ECM/PCM/UREA
F14 – – 7,5 A bruin Diesel oliepan verwarming
F15 40 A oranje – – Rem controlemodule pomp
F 16 – – 10 A rood Voeding van de motor controlemodule, automatische transmissie
F17 – – 10 A rood Secundaire belastingen van de motor
F18 – – 20 A geel Voeding van de achterste 12 V laadpunt
F19 – – 7,5 A bruin Airconditioningcompressor
F20 – – 20 A geel Sigarettenaansteker
F21 – – 20 A geel Brandstofpomp
F22 – – 20 A geel – benzinemotor

15 Amp blauw – dieselmotor

 Gas – Ontstekingsspoel / brandstofinjector;

Diesel – Dieselcomponenten.
F23 – – 30 A groen Ruitverwarming
F24 – – 15 A blauw Elektronische voeding automatische transmissie
F30 – – 20 A geel (klantkeuze, overstap van F18) Kofferbak: 12 V constante batterijvoeding
F81 60 Amp blauw – – Gloeibougie module;

Batterijvoeding DDCT SDU.
F82 – 40 A groen – Diesel brandstoffilter verwarming
F83 – 40 A groen – HVAC ventilator
F84 – – 30 A groen Voeding, vierwielaandrijving
F87 – – 5 A Tan Automatische transmissie versnellingsselector
F88 – – 7,5 A bruin Verwarmde buitenspiegels
F89 – – 30 A groen Verwarmde achterruit
F90 – – 5 A Tan IBS sensor (batterij laadstatus)
Fxx – – 10 A rood Dubbele batterij controle relais met NON DDCT transmissie
7,5 A bruin Dubbele batterij controle relais met DDCT Trans

De zekeringkast heeft extra ATO zekeringsteunen die op de bodem van de kast zijn geïnstalleerd.

Ingang ATO / UNIVALO zekering Beschrijving
F1 5 Amp beige Trekcontrolemodule (4×4/AWD)
F2 10 A rood ECM — Start diagnostische detectie
F3 2 A grijs Wijziging van het beheercontrole

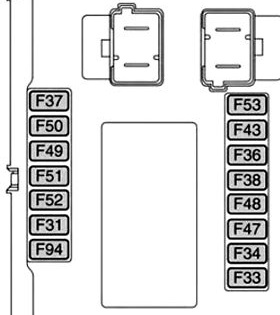

Zekeringkast in het interieur

Ingang Lampe zekering Beschrijving
F31 7,5 A bruin Passagiersbehoudscontroller
F33 20 A geel Passagiersraam
F34 20 A geel Raamcontroller
F36 20 A geel Alarm/sirene waarschuwingsmodule;

Radio;

UCI/USB poort;

VSU;

Airconditioning;

Elektronisch stuurslot;

Elektrisch inklapbare spiegels;

Deurbeveiliging/DTV.
F37 10 A rood Dashboard;

Traction control module;

Adaptieve cruisecontrol;

ECC ventilator (HVAC).
F38 20 A geel Deur vergrendelen/ontgrendelen;

Achterklep openen.
F42 7,5 A bruin Remsysteem module;

Elektrische stuurbekrachtiging.
F43 20 A geel Voor- en achterruitwisserpomp
F47 20 A geel Achterraam omhoog
F48 20 A geel Achterraam omlaag
F49 7,5 A bruin Parkeerhulp;

Blindspot detectie;

Spanningsstabilisator;

Vochtigheidssensor;

Elektronisch stuurslot;

Temperatuursensor;

Spiegel;

Verwarmde stoelen;

Licht- en regensensor;

Start-stop schakelaar.
F50 7,5 A bruin Passagiersbehoudscontroller
F51 7,5 A bruin Elektronische klimaatcontrole;

Passagiersclassificatie;

Achteruitrijcamera;

Klimatisering;

Koplampen nivelleren;

Terreinselectie;

Verwarmde achterruit;

Ophangpunt voor aanhangwagen;

Rijstrookafdalingen.
F53 7,5 A bruin Sleutelvrije startmodule;

Elektrische parkeerrem;

RF hub;

Dashboard.
F94 15 A blauw Bestuurdersstoel met lendensteun;

Voedingspunten.

Zekeringkast in de kofferbak

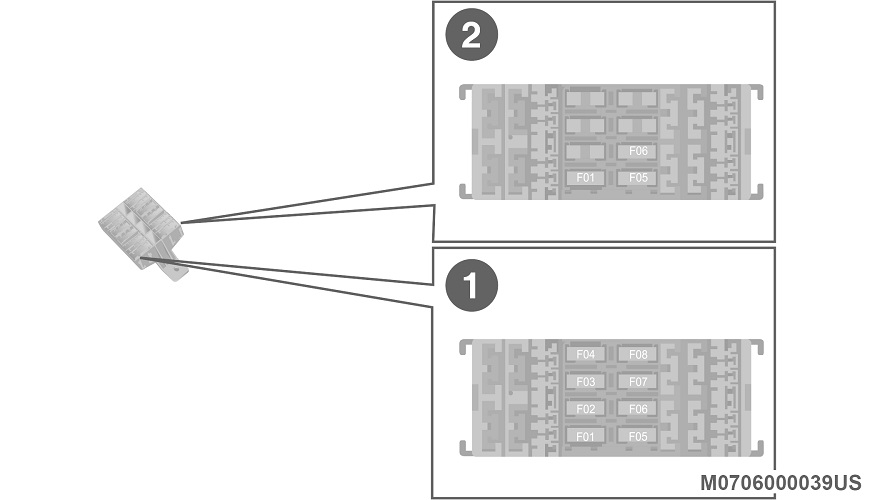

De zekeringen kunnen in twee eenheden worden geplaatst. De zekeringhouder nr. 1 bevindt zich dichter bij de achterkant van het voertuig, terwijl de zekeringhouder nr. 2 (indien uitgerust met een trekhaak) dichter bij de voorkant van het voertuig ligt.

Zekeringhouder nr. 1
Ingang Mini zekering Beschrijving
F1 30 A groen Vermogensomvormer
F2 30 A groen Geheugen
F3 20 A geel Panoramadak – indien aanwezig
F4 30 A groen Elektrische stoel (passagierszijde)
F5 30 A groen Elektrische stoel (bestuurderszijde)
F6 7,5 A bruin Lendensteun (elektrische stoelen)
F7 15 A blauw Verwarmd stuurwiel;

Geventileerde stoelen.
F8 20 A geel Verwarmde stoelen
Zekeringhouder nr. 2
Ingang Mini zekering Beschrijving
F1 10 A rood IGN TTM kanaal
F5 15 A blauw Externe verlichting controller (bestuurderszijde)
F6 15 A blauw Externe verlichting controller (passagierszijde)
F7 10 A rood Voeding van de batterij van de TTM jumper

Op de zekering-/relaissteun van de belastingdistributiemodule bevindt zich een Maxi zekeringhouder voor de Power Liftgate en een ATO / Uni Val zekeringhouder voor het HIFI audiosysteem.

Ingang Maxi zekering Beschrijving
F01 30 A groen Elektrische liftdeur
Ingang ATO / Uni-Val zekering Beschrijving
F02 25 A transparant HIFI audiosysteem

2021

Zekeringkast in de motorruimte

F22
Ingang Maxi zekering Cartridge zekering Mini zekering Beschrijving
*Indien aanwezig
F01 70 Amp bruin – – Carrosserie controlemodule
F02 70 Amp bruin – – Carrosserie controlemodule, achterste distributie-eenheid
F03 – 30 Amp Roze met HID-lampen

20 Amp blauw zonder HID-lampen

 – Voeding van de carrosserie controlemodule, HID-lampen
F04 – 40 Amp Tan – Elektronische remcontrolemodule
F05 – 40 Amp Tan – PTC verwarming
F06 40 A oranje – – Startmotor relais
F07 40 A oranje – – Achterste distributie-eenheid voor aanhangwagengebruik
F08 – 30 Amp Roze – Voeding TCM;

AGSM;

Stuurcontrole.
F09 – – 7,5 A bruin ECM;

TCM;

Radiator ventilator controle.
F10 – – 20 A geel Claxon
F11 – – 20 A geel – benzine en diesel motoren 1,4 l

25 A helder— motoren 2,4 l/urea

 Brandstofinjectoren ECM/PCM/UREA
F14 – – 7,5 A bruin – Diesel motor

15 Amp blauw – benzinemotor

 Oliepan verwarming diesel;

Benzine – LTR koelpomp.
F15 40 A oranje – – Rem controlemodule pomp
F 16 – – 10 A rood Voeding van de motor controlemodule, automatische transmissie
F17 – – 10 A rood Secundaire belastingen van de motor
F18 – – 20 A geel Kofferbak – 12V aansluiting
F19 – – 7,5 A bruin Airconditioningcompressor
F20 – – 20 A geel Sigarettenaansteker
F21 – – 20 A geel Brandstofpomp
– – 20 A geel – benzinemotor

15 Amp blauw – dieselmotor

 Gas – Ontstekingsspoel / brandstofinjector;

Diesel – Dieselcomponenten.
F23 – – 30 A groen Ruitverwarming
F24 – – 15 A blauw Elektronische voeding automatische transmissie
F30 – – 20 A geel (klantkeuze, overstap van F18) 12V – kofferbak, constante batterijvoeding
F81 60 Amp blauw – – Gloeibougie module;

Batterijvoeding DDCT SDU.
F82 – 40 A groen – Diesel brandstoffilter verwarming
F83 – 40 A groen – HVAC ventilator
F84 – – 30 A groen Voeding. Vierwielaandrijving
F87 – – 5 A Tan Automatische transmissie versnellingsselector
F88 – – 7,5 A bruin Verwarmde buitenspiegels
F89 – – 30 A groen Verwarmde achterruit
F90 – – 5 A Tan IBS sensor (batterij laadstatus)
Fxx – – 10 A rood Dubbele batterij controle relais met transmissie NON DDCT
7,5 A bruin Dubbele batterij controle relais met DDCT Trans

De zekeringkast heeft extra ATO zekeringsteunen die op de bodem van de kast zijn geïnstalleerd.

Ingang ATO / UNI-VAL zekering Beschrijving
F1 5 Amp Beige Trekcontrolemodule (4×4/AWD)
F2 10 A rood ECM — Start diagnostische detectie
F3 2 A grijs Wijziging van het beheercontrole

Zekeringkast in het interieur

Jeep Compass (2016-2017) – schema van de zekeringkast

Productiejaar: 2016, 2017

Geïntegreerde voedingsmodule

De geïntegreerde voedingsmodule bevindt zich in de motorruimte nabij de luchtfiltergroep.

Ingang Lampe zekering Beschrijving
*Indien aanwezig
Ingang Cartridge zekering Mini zekering Beschrijving
1 20 – Trekhaak – indien aanwezig in de uitrusting
2) – 15 AWD / 4WD controlemodule – indien aanwezig in de uitrusting
3) – 10 Achterste centrale remlichtschakelaar
4 – 10 Ontstekingsschakelaar / klokveer
5 – 20 Batterijvoeding voor Power Tech
6 – 10 Elektrische spiegel / satellietradio controle / handsfree
7 – 30 Uittrekken met de ontsteking uit
8 – 30 Uittrekken met de ontsteking uit
9 40 – Elektrische stoelen
10 – 20 Elektrische sloten / binnenverlichting
11 – 15 Voedingspunten
12 – 20 115 V omvormer – indien aanwezig in de uitrusting
13 – 20 Aansteker
14 – 10 Indicatoren set
15 40 – Radiator ventilator
16 – 15 Koepellamp / panoramadak / achterruitwissermotor
17 – 10 Draadloze controlemodule
18 40 – Automatische uitschakelrelais
19 – 20 Radio versterkers
20 – 15 Radio
21 – 10 Module / Inbraak alarm – indien aanwezig in de uitrusting
22 – 10 Verwarming, airconditioning / kompas
23 – 15 Automatische uitschakelrelais
24 – 15 Voeding van het panoramadak
25 – 10 Verwarmd spiegel – indien aanwezig in de uitrusting
26 – 15 Automatische uitschakelrelais
27 – 10 Airbag controlemodule
28 – 10 Airbag controlemodule / passagiersclassificatiemodule
29 – – Warm voertuig (vereist geen zekering)
30 – 20 Verwarmd zitplaats – indien aanwezig in de uitrusting
31 – 10 Sproeier – indien aanwezig in de uitrusting
32 30 – Automatische uitschakelrelais
33 – 10 J1962 Conn / Powertrain controlemodule
34 30 – Remblokker
35 40 – Blokkerpomp
36 30 – Koplamp controle / ruitensproeier / slimme ruit – indien aanwezig in de uitrusting
37 – 25 Diesel brandstoftoevoer verwarming – indien aanwezig in de uitrusting

Jeep Compass – schema van de zekeringkast

Productiejaar: 2020, 2021.

De zekeringen van de sigarettenaansteker (voedingspunten) in de Jeep Compass zijn de zekeringen F18 (kofferbak), F20 (sigarettenaansteker), F30 (kofferbak) in de zekeringkast in de motorruimte en de zekering F94 in de interne zekeringkast.

Locatie

Motorruimte

Het zekeringpaneel in de motorruimte bevindt zich aan de linkerkant van de motorruimte.

Interieur
De interne zekeringkast bevindt zich in de bestuurderscabine op het linker zijpaneel onder het dashboard.
Kofferbak

Om toegang te krijgen tot de zekeringen, verwijder het toegangspaneel van het linker achterpaneel van de laadruimte.

2020

Zekeringkast in de motorruimte

Ingang Maxi zekering Cartridge zekering Mini zekering Beschrijving
F01 70 Amp Tan – – Carrosserie controlemodule
F02 70 Amp Tan – – Carrosserie controlemodule, achterste distributie-eenheid
F03 – 30 Amp Roze met HID-lampen

20 Amp blauw zonder HID-lampen

 – Voeding van de carrosserie controlemodule, HID-lampen
F04 – 40 Amp bruin – Elektronische remcontrolemodule
F05 – 40 Amp bruin – PTC verwarming
F06 40 A oranje – – Startmotor relais
F07 40 A oranje – – Achterste distributie-eenheid voor aanhangwagengebruik
F08 – 30 Amp Roze – Voeding TCM;

AGSM;

Stuurcontrole.
F09 – – 7,5 A bruin ECM;

TCM;

Radiator ventilator controle.
F10 – – 20 A geel Claxon
F11 – – 20 A geel – benzine en diesel motoren 1,4 l

25 A helder— motoren 2,4 l/urea

 Brandstofinjectoren ECM/PCM/UREA
F14 – – 7,5 A bruin Diesel oliepan verwarming
F15 40 A oranje – – Rem controlemodule pomp
F 16 – – 10 A rood Voeding van de motor controlemodule, automatische transmissie
F17 – – 10 A rood Secundaire belastingen van de motor
F18 – – 20 A geel Voeding van de achterste 12 V laadpunt
F19 – – 7,5 A bruin Airconditioningcompressor
F20 – – 20 A geel Sigarettenaansteker
F21 – – 20 A geel Brandstofpomp
F22 – – 20 A geel – benzinemotor

15 Amp blauw – dieselmotor

 Gas – Ontstekingsspoel / brandstofinjector;

Diesel – Dieselcomponenten.
F23 – – 30 A groen Ruitverwarming
F24 – – 15 A blauw Elektronische voeding automatische transmissie
F30 – – 20 A geel (klantkeuze, overstap van F18) Kofferbak: 12 V constante batterijvoeding
F81 60 Amp blauw – – Gloeibougie module;

Batterijvoeding DDCT SDU.
F82 – 40 A groen – Diesel brandstoffilter verwarming
F83 – 40 A groen – HVAC ventilator
F84 – – 30 A groen Voeding, vierwielaandrijving
F87 – – 5 A Tan Automatische transmissie versnellingsselector
F88 – – 7,5 A bruin Verwarmde buitenspiegels
F89 – – 30 A groen Verwarmde achterruit
F90 – – 5 A Tan IBS sensor (batterij laadstatus)
Fxx – – 10 A rood Dubbele batterij controle relais met NON DDCT transmissie
7,5 A bruin Dubbele batterij controle relais met DDCT Trans

De zekeringkast heeft extra ATO zekeringsteunen die op de bodem van de kast zijn geïnstalleerd.

Ingang ATO / UNIVALO zekering Beschrijving
F1 5 Amp beige Trekcontrolemodule (4×4/AWD)
F2 10 A rood ECM — Start diagnostische detectie
F3 2 A grijs Wijziging van het beheercontrole

Zekeringkast in het interieur

Ingang Lampe zekering Beschrijving
F31 7,5 A bruin Passagiersbehoudscontroller
F33 20 A geel Passagiersraam
F34 20 A geel Raamcontroller
F36 20 A geel Alarm/sirene waarschuwingsmodule;

Radio;

UCI/USB poort;

VSU;

Airconditioning;

Elektronisch stuurslot;

Elektrisch inklapbare spiegels;

Deurbeveiliging/DTV.
F37 10 A rood Dashboard;

Traction control module;

Adaptieve cruisecontrol;

ECC ventilator (HVAC).
F38 20 A geel Deur vergrendelen/ontgrendelen;

Achterklep openen.
F42 7,5 A bruin Remsysteem module;

Elektrische stuurbekrachtiging.
F43 20 A geel Voor- en achterruitwisserpomp
F47 20 A geel Achterraam omhoog
F48 20 A geel Achterraam omlaag
F49 7,5 A bruin Parkeerhulp;

Blindspot detectie;

Spanningsstabilisator;

Vochtigheidssensor;

Elektronisch stuurslot;

Temperatuursensor;

Spiegel;

Verwarmde stoelen;

Licht- en regensensor;

Start-stop schakelaar.
F50 7,5 A bruin Passagiersbehoudscontroller
F51 7,5 A bruin Elektronische klimaatcontrole;

Passagiersclassificatie;

Achteruitrijcamera;

Klimatisering;

Koplampen nivelleren;

Terreinselectie;

Verwarmde achterruit;

Ophangpunt voor aanhangwagen;

Rijstrookafdalingen.
F53 7,5 A bruin Sleutelvrije startmodule;

Elektrische parkeerrem;

RF hub;

Dashboard.
F94 15 A blauw Bestuurdersstoel met lendensteun;

Voedingspunten.

Zekeringkast in de kofferbak

De zekeringen kunnen in twee eenheden worden geplaatst. De zekeringhouder nr. 1 bevindt zich dichter bij de achterkant van het voertuig, terwijl de zekeringhouder nr. 2 (indien uitgerust met een trekhaak) dichter bij de voorkant van het voertuig ligt.

Zekeringhouder nr. 1
Ingang Mini zekering Beschrijving
F1 30 A groen Vermogensomvormer
F2 30 A groen Geheugen
F3 20 A geel Panoramadak – indien aanwezig
F4 30 A groen Elektrische stoel (passagierszijde)
F5 30 A groen Elektrische stoel (bestuurderszijde)
F6 7,5 A bruin Lendensteun (elektrische stoelen)
F7 15 A blauw Verwarmd stuurwiel;

Geventileerde stoelen.
F8 20 A geel Verwarmde stoelen
Zekeringhouder nr. 2
Ingang Mini zekering Beschrijving
F1 10 A rood IGN TTM kanaal
F5 15 A blauw Externe verlichting controller (bestuurderszijde)
F6 15 A blauw Externe verlichting controller (passagierszijde)
F7 10 A rood Voeding van de batterij van de TTM jumper

Op de zekering-/relaissteun van de belastingdistributiemodule bevindt zich een Maxi zekeringhouder voor de Power Liftgate en een ATO / Uni Val zekeringhouder voor het HIFI audiosysteem.

Ingang Maxi zekering Beschrijving
F01 30 A groen Elektrische liftdeur
Ingang ATO / Uni-Val zekering Beschrijving
F02 25 A transparant HIFI audiosysteem

2021

Zekeringkast in de motorruimte

F22
Ingang Maxi zekering Cartridge zekering Mini zekering Beschrijving
*Indien aanwezig
F01 70 Amp bruin – – Carrosserie controlemodule
F02 70 Amp bruin – – Carrosserie controlemodule, achterste distributie-eenheid
F03 – 30 Amp Roze met HID-lampen

20 Amp blauw zonder HID-lampen

 – Voeding van de carrosserie controlemodule, HID-lampen
F04 – 40 Amp Tan – Elektronische remcontrolemodule
F05 – 40 Amp Tan – PTC verwarming
F06 40 A oranje – – Startmotor relais
F07 40 A oranje – – Achterste distributie-eenheid voor aanhangwagengebruik
F08 – 30 Amp Roze – Voeding TCM;

AGSM;

Stuurcontrole.
F09 – – 7,5 A bruin ECM;

TCM;

Radiator ventilator controle.
F10 – – 20 A geel Claxon
F11 – – 20 A geel – benzine en diesel motoren 1,4 l

25 A helder— motoren 2,4 l/urea

 Brandstofinjectoren ECM/PCM/UREA
F14 – – 7,5 A bruin – Diesel motor

15 Amp blauw – benzinemotor

 Oliepan verwarming diesel;

Benzine – LTR koelpomp.
F15 40 A oranje – – Rem controlemodule pomp
F 16 – – 10 A rood Voeding van de motor controlemodule, automatische transmissie
F17 – – 10 A rood Secundaire belastingen van de motor
F18 – – 20 A geel Kofferbak – 12V aansluiting
F19 – – 7,5 A bruin Airconditioningcompressor
F20 – – 20 A geel Sigarettenaansteker
F21 – – 20 A geel Brandstofpomp
– – 20 A geel – benzinemotor

15 Amp blauw – dieselmotor

 Gas – Ontstekingsspoel / brandstofinjector;

Diesel – Dieselcomponenten.
F23 – – 30 A groen Ruitverwarming
F24 – – 15 A blauw Elektronische voeding automatische transmissie
F30 – – 20 A geel (klantkeuze, overstap van F18) 12V – kofferbak, constante batterijvoeding
F81 60 Amp blauw – – Gloeibougie module;

Batterijvoeding DDCT SDU.
F82 – 40 A groen – Diesel brandstoffilter verwarming
F83 – 40 A groen – HVAC ventilator
F84 – – 30 A groen Voeding. Vierwielaandrijving
F87 – – 5 A Tan Automatische transmissie versnellingsselector
F88 – – 7,5 A bruin Verwarmde buitenspiegels
F89 – – 30 A groen Verwarmde achterruit
F90 – – 5 A Tan IBS sensor (batterij laadstatus)
Fxx – – 10 A rood Dubbele batterij controle relais met transmissie NON DDCT
7,5 A bruin Dubbele batterij controle relais met DDCT Trans

De zekeringkast heeft extra ATO zekeringsteunen die op de bodem van de kast zijn geïnstalleerd.

Ingang ATO / UNI-VAL zekering Beschrijving
F1 5 Amp Beige Trekcontrolemodule (4×4/AWD)
F2 10 A rood ECM — Start diagnostische detectie
F3 2 A grijs Wijziging van het beheercontrole

Zekeringkast in het interieur

Jeep Compass (2012) – schema van de zekeringkast

Productiejaar: 2012

Geïntegreerde voedingsmodule

De geïntegreerde voedingsmodule bevindt zich in de motorruimte nabij de luchtfiltergroep.

Ingang Lampe zekering Beschrijving
*Indien aanwezig
Ingang Cartridge zekering Mini zekering Beschrijving
1 Leeg – Leeg
2) – 15 AWD / 4WD controlemodule
3) – 10 Achterste centrale remlichtschakelaar
4 – 10 Ontstekingsschakelaar / passagiersclassificatiemodule
5 – 20 Trekhaak
6 – 10 Elektrische spiegel / Satellietradio controle / handsfree
7 – 30 Uittrekken met de ontsteking uit
8 – 30 Uittrekken met de ontsteking uit
9 40 – Elektrische stoelen
10 – 20 Elektrische sloten / binnenverlichting
11 – 15 Voedingspunten
12 – 20 115 V omvormer
13 – 20 Aansteker
14 – 10 Indicatoren set
15 40 – Radiator ventilator
16 – 15 Koepellamp / panoramadak / achterruitwissermotor
17 – 10 Draadloze controlemodule
18 40 – Automatische uitschakelrelais
19 – 20 Radio versterkers
20 – 15 Radio
21 – 10 Module / Inbraak alarm – indien aanwezig in de uitrusting
22 – 10 Verwarming, airconditioning / kompas
23 – 15 Automatische uitschakelrelais
24 – 15 Voeding van het panoramadak
25 – 10 Verwarmd spiegel – indien aanwezig in de uitrusting
26 – 15 Automatische uitschakelrelais
27 – 10 Airbag controlemodule
28 – 10 Airbag controlemodule / passagiersclassificatiemodule
29 – – Warm voertuig (vereist geen zekering)
30 – 20 Verwarmd zitplaats – indien aanwezig in de uitrusting
31 – 10 Sproeier – indien aanwezig in de uitrusting
32 30 – Automatische uitschakelrelais
33 – 10 J1962 Conn / Powertrain controlemodule
34 30 – Remblokker
35 40 – Blokkerpomp
36 30 – Koplamp controle / ruitensproeier / slimme ruit – indien aanwezig in de uitrusting
37 – 25 Diesel brandstoftoevoer verwarming – indien aanwezig in de uitrusting

Jeep Compass (2016-2017) – schema van de zekeringkast

Productiejaar: 2016, 2017

Geïntegreerde voedingsmodule

De geïntegreerde voedingsmodule bevindt zich in de motorruimte nabij de luchtfiltergroep.

Ingang Cartridge zekering Mini zekering Beschrijving
1 20 – Trekhaak – indien aanwezig in de uitrusting
2) – 15 AWD / 4WD controlemodule – indien aanwezig in de uitrusting
3) – 10 Achterste centrale remlichtschakelaar
4 – 10 Ontstekingsschakelaar / klokveer
5 – 20 Batterijvoeding voor Power Tech
6 – 10 Elektrische spiegel / satellietradio controle / handsfree
7 – 30 Uittrekken met de ontsteking uit
8 – 30 Uittrekken met de ontsteking uit
9 40 – Elektrische stoelen
10 – 20 Elektrische sloten / binnenverlichting
11 – 15 Voedingspunten
12 – 20 115 V omvormer – indien aanwezig in de uitrusting
13 – 20 Aansteker
14 – 10 Indicatoren set
15 40 – Radiator ventilator
16 – 15 Koepellamp / panoramadak / achterruitwissermotor
17 – 10 Draadloze controlemodule
18 40 – Automatische uitschakelrelais
19 – 20 Radio versterkers
20 – 15 Radio
21 – 10 Module / Inbraak alarm – indien aanwezig in de uitrusting
22 – 10 Verwarming, airconditioning / kompas
23 – 15 Automatische uitschakelrelais
24 – 15 Voeding van het panoramadak
25 – 10 Verwarmd spiegel – indien aanwezig in de uitrusting
26 – 15 Automatische uitschakelrelais
27 – 10 Airbag controlemodule
28 – 10 Airbag controlemodule / passagiersclassificatiemodule
29 – – Warm voertuig (vereist geen zekering)
30 – 20 Verwarmd zitplaats – indien aanwezig in de uitrusting
31 – 10 Sproeier – indien aanwezig in de uitrusting
32 30 – Automatische uitschakelrelais
33 – 10 J1962 Conn / Powertrain controlemodule
34 30 – Remblokker
35 40 – Blokkerpomp
36 30 – Koplamp controle / ruitensproeier / slimme ruit – indien aanwezig in de uitrusting
37 – 25 Diesel brandstoftoevoer verwarming – indien aanwezig in de uitrusting

Jeep Compass – schema van de zekeringkast

Productiejaar: 2020, 2021.

De zekeringen van de sigarettenaansteker (voedingspunten) in de Jeep Compass zijn de zekeringen F18 (kofferbak), F20 (sigarettenaansteker), F30 (kofferbak) in de zekeringkast in de motorruimte en de zekering F94 in de interne zekeringkast.

Locatie

Motorruimte

Het zekeringpaneel in de motorruimte bevindt zich aan de linkerkant van de motorruimte.

Interieur
De interne zekeringkast bevindt zich in de bestuurderscabine op het linker zijpaneel onder het dashboard.
Kofferbak

Om toegang te krijgen tot de zekeringen, verwijder het toegangspaneel van het linker achterpaneel van de laadruimte.

2020

Zekeringkast in de motorruimte

Ingang Maxi zekering Cartridge zekering Mini zekering Beschrijving
F01 70 Amp Tan – – Carrosserie controlemodule
F02 70 Amp Tan – – Carrosserie controlemodule, achterste distributie-eenheid
F03 – 30 Amp Roze met HID-lampen

20 Amp blauw zonder HID-lampen

 – Voeding van de carrosserie controlemodule, HID-lampen
F04 – 40 Amp bruin – Elektronische remcontrolemodule
F05 – 40 Amp bruin – PTC verwarming
F06 40 A oranje – – Startmotor relais
F07 40 A oranje – – Achterste distributie-eenheid voor aanhangwagengebruik
F08 – 30 Amp Roze – Voeding TCM;

AGSM;

Stuurcontrole.
F09 – – 7,5 A bruin ECM;

TCM;

Radiator ventilator controle.
F10 – – 20 A geel Claxon
F11 – – 20 A geel – benzine en diesel motoren 1,4 l

25 A helder— motoren 2,4 l/urea

 Brandstofinjectoren ECM/PCM/UREA
F14 – – 7,5 A bruin Diesel oliepan verwarming
F15 40 A oranje – – Rem controlemodule pomp
F 16 – – 10 A rood Voeding van de motor controlemodule, automatische transmissie
F17 – – 10 A rood Secundaire belastingen van de motor
F18 – – 20 A geel Voeding van de achterste 12 V laadpunt
F19 – – 7,5 A bruin Airconditioningcompressor
F20 – – 20 A geel Sigarettenaansteker
F21 – – 20 A geel Brandstofpomp
F22 – – 20 A geel – benzinemotor

15 Amp blauw – dieselmotor

 Gas – Ontstekingsspoel / brandstofinjector;

Diesel – Dieselcomponenten.
F23 – – 30 A groen Ruitverwarming
F24 – – 15 A blauw Elektronische voeding automatische transmissie
F30 – – 20 A geel (klantkeuze, overstap van F18) Kofferbak: 12 V constante batterijvoeding
F81 60 Amp blauw – – Gloeibougie module;

Batterijvoeding DDCT SDU.
F82 – 40 A groen – Diesel brandstoffilter verwarming
F83 – 40 A groen – HVAC ventilator
F84 – – 30 A groen Voeding, vierwielaandrijving
F87 – – 5 A Tan Automatische transmissie versnellingsselector
F88 – – 7,5 A bruin Verwarmde buitenspiegels
F89 – – 30 A groen Verwarmde achterruit
F90 – – 5 A Tan IBS sensor (batterij laadstatus)
Fxx – – 10 A rood Dubbele batterij controle relais met NON DDCT transmissie
7,5 A bruin Dubbele batterij controle relais met DDCT Trans

De zekeringkast heeft extra ATO zekeringsteunen die op de bodem van de kast zijn geïnstalleerd.

Ingang ATO / UNIVALO zekering Beschrijving
F1 5 Amp beige Trekcontrolemodule (4×4/AWD)
F2 10 A rood ECM — Start diagnostische detectie
F3 2 A grijs Wijziging van het beheercontrole

Zekeringkast in het interieur

Ingang Lampe zekering Beschrijving
F31 7,5 A bruin Passagiersbehoudscontroller
F33 20 A geel Passagiersraam
F34 20 A geel Raamcontroller
F36 20 A geel Alarm/sirene waarschuwingsmodule;

Radio;

UCI/USB poort;

VSU;

Airconditioning;

Elektronisch stuurslot;

Elektrisch inklapbare spiegels;

Deurbeveiliging/DTV.
F37 10 A rood Dashboard;

Traction control module;

Adaptieve cruisecontrol;

ECC ventilator (HVAC).
F38 20 A geel Deur vergrendelen/ontgrendelen;

Achterklep openen.
F42 7,5 A bruin Remsysteem module;

Elektrische stuurbekrachtiging.
F43 20 A geel Voor- en achterruitwisserpomp
F47 20 A geel Achterraam omhoog
F48 20 A geel Achterraam omlaag
F49 7,5 A bruin Parkeerhulp;

Blindspot detectie;

Spanningsstabilisator;

Vochtigheidssensor;

Elektronisch stuurslot;

Temperatuursensor;

Spiegel;

Verwarmde stoelen;

Licht- en regensensor;

Start-stop schakelaar.
F50 7,5 A bruin Passagiersbehoudscontroller
F51 7,5 A bruin Elektronische klimaatcontrole;

Passagiersclassificatie;

Achteruitrijcamera;

Klimatisering;

Koplampen nivelleren;

Terreinselectie;

Verwarmde achterruit;

Ophangpunt voor aanhangwagen;

Rijstrookafdalingen.
F53 7,5 A bruin Sleutelvrije startmodule;

Elektrische parkeerrem;

RF hub;

Dashboard.
F94 15 A blauw Bestuurdersstoel met lendensteun;

Voedingspunten.

Zekeringkast in de kofferbak

De zekeringen kunnen in twee eenheden worden geplaatst. De zekeringhouder nr. 1 bevindt zich dichter bij de achterkant van het voertuig, terwijl de zekeringhouder nr. 2 (indien uitgerust met een trekhaak) dichter bij de voorkant van het voertuig ligt.

Zekeringhouder nr. 1
Ingang Mini zekering Beschrijving
F1 30 A groen Vermogensomvormer
F2 30 A groen Geheugen
F3 20 A geel Panoramadak – indien aanwezig
F4 30 A groen Elektrische stoel (passagierszijde)
F5 30 A groen Elektrische stoel (bestuurderszijde)
F6 7,5 A bruin Lendensteun (elektrische stoelen)
F7 15 A blauw Verwarmd stuurwiel;

Geventileerde stoelen.
F8 20 A geel Verwarmde stoelen
Zekeringhouder nr. 2
Ingang Mini zekering Beschrijving
F1 10 A rood IGN TTM kanaal
F5 15 A blauw Externe verlichting controller (bestuurderszijde)
F6 15 A blauw Externe verlichting controller (passagierszijde)
F7 10 A rood Voeding van de batterij van de TTM jumper

Op de zekering-/relaissteun van de belastingdistributiemodule bevindt zich een Maxi zekeringhouder voor de Power Liftgate en een ATO / Uni Val zekeringhouder voor het HIFI audiosysteem.

Ingang Maxi zekering Beschrijving
F01 30 A groen Elektrische liftdeur
Ingang ATO / Uni-Val zekering Beschrijving
F02 25 A transparant HIFI audiosysteem

2021

Zekeringkast in de motorruimte

F22
Ingang Maxi zekering Cartridge zekering Mini zekering Beschrijving
*Indien aanwezig
F01 70 Amp bruin – – Carrosserie controlemodule
F02 70 Amp bruin – – Carrosserie controlemodule, achterste distributie-eenheid
F03 – 30 Amp Roze met HID-lampen

20 Amp blauw zonder HID-lampen

 – Voeding van de carrosserie controlemodule, HID-lampen
F04 – 40 Amp Tan – Elektronische remcontrolemodule
F05 – 40 Amp Tan – PTC verwarming
F06 40 A oranje – – Startmotor relais
F07 40 A oranje – – Achterste distributie-eenheid voor aanhangwagengebruik
F08 – 30 Amp Roze – Voeding TCM;

AGSM;

Stuurcontrole.
F09 – – 7,5 A bruin ECM;

TCM;

Radiator ventilator controle.
F10 – – 20 A geel Claxon
F11 – – 20 A geel – benzine en diesel motoren 1,4 l

25 A helder— motoren 2,4 l/urea

 Brandstofinjectoren ECM/PCM/UREA
F14 – – 7,5 A bruin – Diesel motor

15 Amp blauw – benzinemotor

 Oliepan verwarming diesel;

Benzine – LTR koelpomp.
F15 40 A oranje – – Rem controlemodule pomp
F 16 – – 10 A rood Voeding van de motor controlemodule, automatische transmissie
F17 – – 10 A rood Secundaire belastingen van de motor
F18 – – 20 A geel Kofferbak – 12V aansluiting
F19 – – 7,5 A bruin Airconditioningcompressor
F20 – – 20 A geel Sigarettenaansteker
F21 – – 20 A geel Brandstofpomp
– – 20 A geel – benzinemotor

15 Amp blauw – dieselmotor

 Gas – Ontstekingsspoel / brandstofinjector;

Diesel – Dieselcomponenten.
F23 – – 30 A groen Ruitverwarming
F24 – – 15 A blauw Elektronische voeding automatische transmissie
F30 – – 20 A geel (klantkeuze, overstap van F18) 12V – kofferbak, constante batterijvoeding
F81 60 Amp blauw – – Gloeibougie module;

Batterijvoeding DDCT SDU.
F82 – 40 A groen – Diesel brandstoffilter verwarming
F83 – 40 A groen – HVAC ventilator
F84 – – 30 A groen Voeding. Vierwielaandrijving
F87 – – 5 A Tan Automatische transmissie versnellingsselector
F88 – – 7,5 A bruin Verwarmde buitenspiegels
F89 – – 30 A groen Verwarmde achterruit
F90 – – 5 A Tan IBS sensor (batterij laadstatus)
Fxx – – 10 A rood Dubbele batterij controle relais met transmissie NON DDCT
7,5 A bruin Dubbele batterij controle relais met DDCT Trans

De zekeringkast heeft extra ATO zekeringsteunen die op de bodem van de kast zijn geïnstalleerd.

Ingang ATO / UNI-VAL zekering Beschrijving
F1 5 Amp Beige Trekcontrolemodule (4×4/AWD)
F2 10 A rood ECM — Start diagnostische detectie
F3 2 A grijs Wijziging van het beheercontrole

Zekeringkast in het interieur

In dit artikel vind je de schema’s van de zekeringkast van de Jeep Compass (2012–2022), krijg je informatie over de locatie van de zekeringpanelen binnen het voertuig en leer je de toewijzing van elke zekering (zekeringlay-out).

Jeep Compass (2012) – schema van de zekeringkast

Productiejaar: 2012

Geïntegreerde voedingsmodule

De geïntegreerde voedingsmodule bevindt zich in de motorruimte nabij de luchtfiltergroep.

Ingang Lampe zekering Beschrijving
*Indien aanwezig
Ingang Cartridge zekering Mini zekering Beschrijving
1 Leeg – Leeg
2) – 15 AWD / 4WD controlemodule
3) – 10 Achterste centrale remlichtschakelaar
4 – 10 Ontstekingsschakelaar / passagiersclassificatiemodule
5 – 20 Trekhaak
6 – 10 Elektrische spiegel / Satellietradio controle / handsfree
7 – 30 Uittrekken met de ontsteking uit
8 – 30 Uittrekken met de ontsteking uit
9 40 – Elektrische stoelen
10 – 20 Elektrische sloten / binnenverlichting
11 – 15 Voedingspunten
12 – 20 115 V omvormer
13 – 20 Aansteker
14 – 10 Indicatoren set
15 40 – Radiator ventilator
16 – 15 Koepellamp / panoramadak / achterruitwissermotor
17 – 10 Draadloze controlemodule
18 40 – Automatische uitschakelrelais
19 – 20 Radio versterkers
20 – 15 Radio
21 – 10 Module / Inbraak alarm – indien aanwezig in de uitrusting
22 – 10 Verwarming, airconditioning / kompas
23 – 15 Automatische uitschakelrelais
24 – 15 Voeding van het panoramadak
25 – 10 Verwarmd spiegel – indien aanwezig in de uitrusting
26 – 15 Automatische uitschakelrelais
27 – 10 Airbag controlemodule
28 – 10 Airbag controlemodule / passagiersclassificatiemodule
29 – – Warm voertuig (vereist geen zekering)
30 – 20 Verwarmd zitplaats – indien aanwezig in de uitrusting
31 – 10 Sproeier – indien aanwezig in de uitrusting
32 30 – Automatische uitschakelrelais
33 – 10 J1962 Conn / Powertrain controlemodule
34 30 – Remblokker
35 40 – Blokkerpomp
36 30 – Koplamp controle / ruitensproeier / slimme ruit – indien aanwezig in de uitrusting
37 – 25 Diesel brandstoftoevoer verwarming – indien aanwezig in de uitrusting

Jeep Compass (2016-2017) – schema van de zekeringkast

Productiejaar: 2016, 2017

Geïntegreerde voedingsmodule

De geïntegreerde voedingsmodule bevindt zich in de motorruimte nabij de luchtfiltergroep.

Ingang Cartridge zekering Mini zekering Beschrijving
1 20 – Trekhaak – indien aanwezig in de uitrusting
2) – 15 AWD / 4WD controlemodule – indien aanwezig in de uitrusting
3) – 10 Achterste centrale remlichtschakelaar
4 – 10 Ontstekingsschakelaar / klokveer
5 – 20 Batterijvoeding voor Power Tech
6 – 10 Elektrische spiegel / satellietradio controle / handsfree
7 – 30 Uittrekken met de ontsteking uit
8 – 30 Uittrekken met de ontsteking uit
9 40 – Elektrische stoelen
10 – 20 Elektrische sloten / binnenverlichting
11 – 15 Voedingspunten
12 – 20 115 V omvormer – indien aanwezig in de uitrusting
13 – 20 Aansteker
14 – 10 Indicatoren set
15 40 – Radiator ventilator
16 – 15 Koepellamp / panoramadak / achterruitwissermotor
17 – 10 Draadloze controlemodule
18 40 – Automatische uitschakelrelais
19 – 20 Radio versterkers
20 – 15 Radio
21 – 10 Module / Inbraak alarm – indien aanwezig in de uitrusting
22 – 10 Verwarming, airconditioning / kompas
23 – 15 Automatische uitschakelrelais
24 – 15 Voeding van het panoramadak
25 – 10 Verwarmd spiegel – indien aanwezig in de uitrusting
26 – 15 Automatische uitschakelrelais
27 – 10 Airbag controlemodule
28 – 10 Airbag controlemodule / passagiersclassificatiemodule
29 – – Warm voertuig (vereist geen zekering)
30 – 20 Verwarmd zitplaats – indien aanwezig in de uitrusting
31 – 10 Sproeier – indien aanwezig in de uitrusting
32 30 – Automatische uitschakelrelais
33 – 10 J1962 Conn / Powertrain controlemodule
34 30 – Remblokker
35 40 – Blokkerpomp
36 30 – Koplamp controle / ruitensproeier / slimme ruit – indien aanwezig in de uitrusting
37 – 25 Diesel brandstoftoevoer verwarming – indien aanwezig in de uitrusting

Jeep Compass – schema van de zekeringkast

Productiejaar: 2020, 2021.

De zekeringen van de sigarettenaansteker (voedingspunten) in de Jeep Compass zijn de zekeringen F18 (kofferbak), F20 (sigarettenaansteker), F30 (kofferbak) in de zekeringkast in de motorruimte en de zekering F94 in de interne zekeringkast.

Locatie

Motorruimte

Het zekeringpaneel in de motorruimte bevindt zich aan de linkerkant van de motorruimte.

Interieur
De interne zekeringkast bevindt zich in de bestuurderscabine op het linker zijpaneel onder het dashboard.
Kofferbak

Om toegang te krijgen tot de zekeringen, verwijder het toegangspaneel van het linker achterpaneel van de laadruimte.

2020

Zekeringkast in de motorruimte

Ingang Maxi zekering Cartridge zekering Mini zekering Beschrijving
F01 70 Amp Tan – – Carrosserie controlemodule
F02 70 Amp Tan – – Carrosserie controlemodule, achterste distributie-eenheid
F03 – 30 Amp Roze met HID-lampen

20 Amp blauw zonder HID-lampen

 – Voeding van de carrosserie controlemodule, HID-lampen
F04 – 40 Amp bruin – Elektronische remcontrolemodule
F05 – 40 Amp bruin – PTC verwarming
F06 40 A oranje – – Startmotor relais
F07 40 A oranje – – Achterste distributie-eenheid voor aanhangwagengebruik
F08 – 30 Amp Roze – Voeding TCM;

AGSM;

Stuurcontrole.
F09 – – 7,5 A bruin ECM;

TCM;

Radiator ventilator controle.
F10 – – 20 A geel Claxon
F11 – – 20 A geel – benzine en diesel motoren 1,4 l

25 A helder— motoren 2,4 l/urea

 Brandstofinjectoren ECM/PCM/UREA
F14 – – 7,5 A bruin Diesel oliepan verwarming
F15 40 A oranje – – Rem controlemodule pomp
F 16 – – 10 A rood Voeding van de motor controlemodule, automatische transmissie
F17 – – 10 A rood Secundaire belastingen van de motor
F18 – – 20 A geel Voeding van de achterste 12 V laadpunt
F19 – – 7,5 A bruin Airconditioningcompressor
F20 – – 20 A geel Sigarettenaansteker
F21 – – 20 A geel Brandstofpomp
F22 – – 20 A geel – benzinemotor

15 Amp blauw – dieselmotor

 Gas – Ontstekingsspoel / brandstofinjector;

Diesel – Dieselcomponenten.
F23 – – 30 A groen Ruitverwarming
F24 – – 15 A blauw Elektronische voeding automatische transmissie
F30 – – 20 A geel (klantkeuze, overstap van F18) Kofferbak: 12 V constante batterijvoeding
F81 60 Amp blauw – – Gloeibougie module;

Batterijvoeding DDCT SDU.
F82 – 40 A groen – Diesel brandstoffilter verwarming
F83 – 40 A groen – HVAC ventilator
F84 – – 30 A groen Voeding, vierwielaandrijving
F87 – – 5 A Tan Automatische transmissie versnellingsselector
F88 – – 7,5 A bruin Verwarmde buitenspiegels
F89 – – 30 A groen Verwarmde achterruit
F90 – – 5 A Tan IBS sensor (batterij laadstatus)
Fxx – – 10 A rood Dubbele batterij controle relais met NON DDCT transmissie
7,5 A bruin Dubbele batterij controle relais met DDCT Trans

De zekeringkast heeft extra ATO zekeringsteunen die op de bodem van de kast zijn geïnstalleerd.

Ingang ATO / UNIVALO zekering Beschrijving
F1 5 Amp beige Trekcontrolemodule (4×4/AWD)
F2 10 A rood ECM — Start diagnostische detectie
F3 2 A grijs Wijziging van het beheercontrole

Zekeringkast in het interieur

Ingang Lampe zekering Beschrijving
F31 7,5 A bruin Passagiersbehoudscontroller
F33 20 A geel Passagiersraam
F34 20 A geel Raamcontroller
F36 20 A geel Alarm/sirene waarschuwingsmodule;

Radio;

UCI/USB poort;

VSU;

Airconditioning;

Elektronisch stuurslot;

Elektrisch inklapbare spiegels;

Deurbeveiliging/DTV.
F37 10 A rood Dashboard;

Traction control module;

Adaptieve cruisecontrol;

ECC ventilator (HVAC).
F38 20 A geel Deur vergrendelen/ontgrendelen;

Achterklep openen.
F42 7,5 A bruin Remsysteem module;

Elektrische stuurbekrachtiging.
F43 20 A geel Voor- en achterruitwisserpomp
F47 20 A geel Achterraam omhoog
F48 20 A geel Achterraam omlaag
F49 7,5 A bruin Parkeerhulp;

Blindspot detectie;

Spanningsstabilisator;

Vochtigheidssensor;

Elektronisch stuurslot;

Temperatuursensor;

Spiegel;

Verwarmde stoelen;

Licht- en regensensor;

Start-stop schakelaar.
F50 7,5 A bruin Passagiersbehoudscontroller
F51 7,5 A bruin Elektronische klimaatcontrole;

Passagiersclassificatie;

Achteruitrijcamera;

Klimatisering;

Koplampen nivelleren;

Terreinselectie;

Verwarmde achterruit;

Ophangpunt voor aanhangwagen;

Rijstrookafdalingen.
F53 7,5 A bruin Sleutelvrije startmodule;

Elektrische parkeerrem;

RF hub;

Dashboard.
F94 15 A blauw Bestuurdersstoel met lendensteun;

Voedingspunten.

Zekeringkast in de kofferbak

De zekeringen kunnen in twee eenheden worden geplaatst. De zekeringhouder nr. 1 bevindt zich dichter bij de achterkant van het voertuig, terwijl de zekeringhouder nr. 2 (indien uitgerust met een trekhaak) dichter bij de voorkant van het voertuig ligt.

Zekeringhouder nr. 1
Ingang Mini zekering Beschrijving
F1 30 A groen Vermogensomvormer
F2 30 A groen Geheugen
F3 20 A geel Panoramadak – indien aanwezig
F4 30 A groen Elektrische stoel (passagierszijde)
F5 30 A groen Elektrische stoel (bestuurderszijde)
F6 7,5 A bruin Lendensteun (elektrische stoelen)
F7 15 A blauw Verwarmd stuurwiel;

Geventileerde stoelen.
F8 20 A geel Verwarmde stoelen
Zekeringhouder nr. 2
Ingang Mini zekering Beschrijving
F1 10 A rood IGN TTM kanaal
F5 15 A blauw Externe verlichting controller (bestuurderszijde)
F6 15 A blauw Externe verlichting controller (passagierszijde)
F7 10 A rood Voeding van de batterij van de TTM jumper

Op de zekering-/relaissteun van de belastingdistributiemodule bevindt zich een Maxi zekeringhouder voor de Power Liftgate en een ATO / Uni Val zekeringhouder voor het HIFI audiosysteem.

Ingang Maxi zekering Beschrijving
F01 30 A groen Elektrische liftdeur
Ingang ATO / Uni-Val zekering Beschrijving
F02 25 A transparant HIFI audiosysteem

2021

Zekeringkast in de motorruimte

F22
Ingang Maxi zekering Cartridge zekering Mini zekering Beschrijving
*Indien aanwezig
F01 70 Amp bruin – – Carrosserie controlemodule
F02 70 Amp bruin – – Carrosserie controlemodule, achterste distributie-eenheid
F03 – 30 Amp Roze met HID-lampen

20 Amp blauw zonder HID-lampen

 – Voeding van de carrosserie controlemodule, HID-lampen
F04 – 40 Amp Tan – Elektronische remcontrolemodule
F05 – 40 Amp Tan – PTC verwarming
F06 40 A oranje – – Startmotor relais
F07 40 A oranje – – Achterste distributie-eenheid voor aanhangwagengebruik
F08 – 30 Amp Roze – Voeding TCM;

AGSM;

Stuurcontrole.
F09 – – 7,5 A bruin ECM;

TCM;

Radiator ventilator controle.
F10 – – 20 A geel Claxon
F11 – – 20 A geel – benzine en diesel motoren 1,4 l

25 A helder— motoren 2,4 l/urea

 Brandstofinjectoren ECM/PCM/UREA
F14 – – 7,5 A bruin – Diesel motor

15 Amp blauw – benzinemotor

 Oliepan verwarming diesel;

Benzine – LTR koelpomp.
F15 40 A oranje – – Rem controlemodule pomp
F 16 – – 10 A rood Voeding van de motor controlemodule, automatische transmissie
F17 – – 10 A rood Secundaire belastingen van de motor
F18 – – 20 A geel Kofferbak – 12V aansluiting
F19 – – 7,5 A bruin Airconditioningcompressor
F20 – – 20 A geel Sigarettenaansteker
F21 – – 20 A geel Brandstofpomp
– – 20 A geel – benzinemotor

15 Amp blauw – dieselmotor

 Gas – Ontstekingsspoel / brandstofinjector;

Diesel – Dieselcomponenten.
F23 – – 30 A groen Ruitverwarming
F24 – – 15 A blauw Elektronische voeding automatische transmissie
F30 – – 20 A geel (klantkeuze, overstap van F18) 12V – kofferbak, constante batterijvoeding
F81 60 Amp blauw – – Gloeibougie module;

Batterijvoeding DDCT SDU.
F82 – 40 A groen – Diesel brandstoffilter verwarming
F83 – 40 A groen – HVAC ventilator
F84 – – 30 A groen Voeding. Vierwielaandrijving
F87 – – 5 A Tan Automatische transmissie versnellingsselector
F88 – – 7,5 A bruin Verwarmde buitenspiegels
F89 – – 30 A groen Verwarmde achterruit
F90 – – 5 A Tan IBS sensor (batterij laadstatus)
Fxx – – 10 A rood Dubbele batterij controle relais met transmissie NON DDCT
7,5 A bruin Dubbele batterij controle relais met DDCT Trans

De zekeringkast heeft extra ATO zekeringsteunen die op de bodem van de kast zijn geïnstalleerd.

Ingang ATO / UNI-VAL zekering Beschrijving
F1 5 Amp Beige Trekcontrolemodule (4×4/AWD)
F2 10 A rood ECM — Start diagnostische detectie
F3 2 A grijs Wijziging van het beheercontrole

Zekeringkast in het interieur

Post correlati:

  1. Jeep Commander (2006-2008) – zekeringdoos
  2. Jeep Grand Cherokee (2004-2022) – zekeringdoos
  3. Jeep Gladiator (2020-2022) – zekeringdoos
  4. Jeep Cherokee KJ (2002-2007) – zekeringdoos
  5. Jeep Wrangler JK (vanaf 2010) – specificaties van de lampen
  6. Jeep Renegade (2014-2022) – zekeringdoos
  7. Jeep Wrangler JK (2007-2018) – zekeringdoos
  8. Jeep Wrangler YJ (1987-1995) – zekeringdoos
Leggere  Jeep Gladiator (2020-2022) – zekeringdoos

Jeroen van Vliet

Jeroen van Vliet

Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's. Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn. Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.

Ingang Lampe zekering Beschrijving
*Indien aanwezig
oktober 2026
M D W D V Z Z
 1234
567891011
12131415161718
19202122232425
262728293031
