BMW 540i – E34 (1989-1990) – zekeringdoos

juli 18, 2025 Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de BMW 540i (E34) 1989-1990, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).

Indice

BMW 540i – E34 (1989-1990) – schema van de zekeringkast

Productiejaar: 1989, 1990.

Zekering sigarettenaansteker (voedingsaansluiting) in BMW 540i – E34 (1989-1990) is de zekering 5, 18, 21, 26 in de zekeringkast.

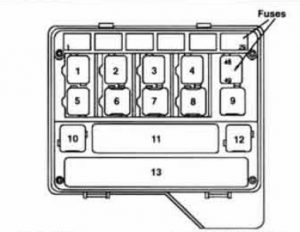

Voedingsverdeler vooraan

De zekeringblok bevindt zich onderaan het dashboard aan de bestuurderszijde.

Zekeringen	Beschrijving
1	Startmotor relais
2	Toeter relais
3	Ontluchtings relais (KLR)
4	Ventilator relais

5	Leeg
6	Telefoon alarm relais
7	Ontluchtings relais (K 61)
8	Waterpomp relais
9	Ontluchtings relais (K 15)
10	Alarmlichten relais
11	Controle module
12	Impact controle eenheid
13	Lamp controle module

Achterste voedingsverdeler

De achterste voedingsverdeler bevindt zich onder de achterbank en bevat extra zekeringen, relais en controlemodules.

Zekering	Beschrijving
1	Zekering blok
2	Algemene module
3	Relais module
4	Elektrische voeding bescherming module
5	Ruitenwisser relais

6	Achterruitwisser relais
7	Zekering blok
8	Zekering blok
9	Indien nodig, relais voor ruitenwisser drukcontrole (ADV)

Elektronica kast (E-box)

De elektronica kast of E-box bevindt zich in de rechter achterhoek van de motorruimte.

BMW 540i – zekeringen – elektronica E-box

Zekering	Beschrijving
1	ABS of slip controle module (tractie)
2	DME controle module
3	Cruise control module
4	Systeem relais (hoofd)
5	Brandstofpomp relais
6	Verwarming van de zuurstofsensor relais

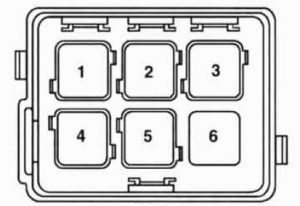

Hulp relais paneel

Het hulp relais paneel is gemonteerd in de linker voorhoek van de motorruimte.

BMW 540i – zekeringen – hulp relais kast

Zekering	Beschrijving
1	Module voor koplampen / mistlampen reiniging (Canada)
2	Relais (maximale snelheid)
3	Normale snelheid relais
4	Telefoon signaal relais

5	Airconditioning relais
6	Zekeringen

Locatie van de zekering

De zekeringen van 1 tot 29 zijn gemonteerd in de voorste voedingsverdeler. De extra zekeringlocaties omvatten de achterste voedingsverdeler (zekeringen nr. 30-37 en nr. 40-47) en het hulp relais paneel (zekeringen nr. 48, 49 of 55-56).

Zekering	Amperages [A]	Beschrijving
1	15	ABS demping module (zie ook zekering 17) Instrumentenpaneel controle (zie ook zekeringen 15, 17, 20, 29) Lichtmonitoring (zie ook zekeringen 2, 3, 5, 7, 10, 11, 13, 14, 15) Remlichten Cruise control (zie ook zekering 17) Boordcomputer (zie ook zekeringen 17, 20) Elektronische gaspedaalcontrole (EML) (zie ook zekeringen 17, 20) Elektronische transmissiecontrole (zie ook zekering 12, 17)
2	7,5	Brandstofinjectie (alleen M60 motor) Koplampen / mistlampen (zie ook zekeringen 3, 4, 5, 7, 10, 11, 13, 14, 15, 24) Lampmonitor (zie ook zekeringen 1, 3, 4, 5, 7, 10, 11, 13, 14, 15) Alarmlichten (zie ook zekeringen 3, 6, 13, 14) Botsingsmodule (zie ook zekeringen 6, 10, 11)
3	7,5	Koplampen / mistlampen (zie ook zekeringen 2, 5, 7, 10, 11, 13, 14, 24) Lichtmonitoring (zie ook zekeringen 1, 2, 4, 5, 7, 10, 11, 13, 14, 15) Indicatoren / alarmlichten (zie ook zekeringen 2, 6, 13, 14) Koplampen sproeier (Canada) (zie ook zekeringen 4, 5, 17, 22, 24) Centrale carrosserie elektronica (ZKE) (zie ook zekeringen 4, 5, 17, 24, 30, 47)
4	7,5	Positielichten / achterlichten / onder de motorkap (zie ook zekeringen 5, 15, 20) Lichtmonitoring (zie ook zekeringen 1, 2, 3, 5, 7, 10, 11, 13, 14, 15) Elektrische spiegels (zie ook zekeringen 5, 12) Koplampen sproeier (Canada) (zie ook zekeringen 3, 5, 17, 22, 24) Centrale carrosserie elektronica (ZKE) (zie ook zekeringen 3, 5, 17, 24, 30, 47)
5	10	Koplampen / mistlampen (zie ook zekeringen 2, 3, 7, 10, 11, 13, 14) Koplampen sproeier (Canada) (zie ook zekeringen 3, 4, 17, 22, 24) Positielichten / onder de motorkap (zie ook zekeringen 4 , 15, 20) Verlichting passagierszijde / kofferbak (zie ook 15, 21) Verlichting van het dashboard Accendino voor sigaren (zie ook zekeringen 18, 21, 26) Interieurverlichting (zie ook zekeringen 17, 18, 20, 21) Lampmonitoring (zie ook zekeringen 1, 2, 3, 4, 7, 10, 11, 13, 14, 15) Elektrische spiegels (zie ook zekeringen 4, 12) Centrale carrosserie elektronica (ZKE) (zie ook zekeringen 3, 5, 17, 24, 30, 47)
6	15	Indicatoren / alarmlichten (zie ook zekeringen 2, 3, 13, 14) Botsingsmodule (zie ook zekeringen 2, 10, 11)
7	15	Koplampen / mistlampen (zie ook zekeringen 2, 3, 5, 10, 11, 13, 14, 15) Lichtmonitoring (zie ook zekeringen 1, 2, 3, 4, 5, 10, 11, 13, 14)
8	7,5	–
9	15	Toeter Geïntegreerde klimaatregeling (IHKR) (zie ook zekeringen 19, 20, 27, 29, 46), mobiele telefoon (zie ook zekeringen 18, 31) hulpventilator (zie ook zekeringen 25, 29)
10	7,5	Koplampen / mistlampen (zie ook zekeringen 2, 3, 5, 7, 11, 13, 14) Lichtmonitoring (zie ook zekeringen 1, 2, 3, 4, 5, 7, 11, 13, 14, 15) Botsingscontrole eenheid (zie ook zekeringen 2, 10, 11)
11	7,5	Koplampen / mistlampen (zie ook zekeringen 2, 3, 5, 7, 10, 13, 14) Lichtmonitoring (zie ook zekeringen 1, 2, 3, 4, 5, 7 10, 13, 14, 15) Impact controle eenheid (zie ook zekeringen 2, 10, 11)

12	15	Verwarmers voor de voorruitwisser Alarmlichten Elektrische spiegels Geheugenstoelen (zie ook zekeringen 16, 18, 42) Elektronische transmissiecontrole (zie ook zekering 1, 17)
13	7,5	Koplampen / mistlampen (zie ook zekeringen 2, 3, 5, 7, 10, 11, 14) Indicatoren / alarmlichten (zie ook zekeringen 2, 3, 6, 14) Lampmonitoring (zie ook zekeringen 1, 2, 3, 4, 5, 7, 10, 11, 14, 15)
14	7,5	Koplampen / mistlampen (zie ook zekeringen 2, 3, 5, 7, 10, 11, 13, 37) Indicatoren / alarmlichten (zie ook zekeringen 2, 3, 6, 13) Lichtmonitoring (zie ook zekeringen 1, 2, 3, 4, 5, 7, 10, 11, 13, 15)
15	7,5	Positielichten / achterlichten / onder de motorkap (zie ook zekeringen 4, 5, 20) Kentekenverlichting / kofferbakverlichting (zie ook zekeringen 5, 21) Remlichten (zie ook zekering 1) Lichtmonitoring (zie ook zekeringen 1, 2, 3, 4, 5, 7, 10, 11, 13, 14)
16	30	Verwarmde stoelen Geheugenstoelen (zie ook zekeringen 12, 18, 42) Lendensteun
17	7,5	Brandstofinjectie (zie ook zekering 23) Oplaadsysteem Starten Ventilator E-box (zie ook zekering 28) Elektronische transmissiecontrole (zie ook zekeringen 1 , 12) ABSlTractie (zie ook zekering 1) Verwarming van de deurvergrendeling (zie ook zekering 30) Elektrische ramen (zie ook zekeringen 30, 31 , 47) Elektrisch schuifdak (zie ook zekeringen 30, 31, 47) Koplampen sproeier (Canada) (zie ook zekeringen 3, 4, 5, 22, 24) Instrumentenpaneel / controlepaneel (zie ook zekeringen 1, 17, 20, 29) Lampmonitoring (zie ook zekeringen 2, 3, 4, 5, 7, 10, 11, 13, 14, 15) Remlichten (zie ook zekering 15) Interieurverlichting (zie ook zekeringen 5, 18, 21, 30, 44) Elektronische gaspedaalcontrole (EML) (zie ook zekeringen 1, 20) Cruise control (zie ook zekering 1) Boordcomputer Lampmonitoring (zie ook zekeringen 1, 20) Centrale carrosserie elektronica (ZKE) (zie ook zekeringen 3, 4, 5, 24, 30, 47)
18	15	Interieurverlichting (zie ook zekeringen 5, 17, 21, 30, 44) Verlichting van het dashboard / sigarettenaansteker (zie ook zekeringen 5, 21, 26) Radio / CD-speler (zie ook zekering 41) Mobiele telefoon (zie ook zekeringen 9, 31) Geheugenpunten (zie ook zekeringen 12, 16, 42) Diefstalbeveiliging (Alpine) (zie ook zekering 21) Afstandsbediening vergrendeling
19	30	Geïntegreerde klimaatregeling (IHKR) (zie ook zekeringen 9, 20, 27, 29, 46)
20	7,5	Instrumentenpaneel / controlepaneel (zie ook zekeringen 1, 17, 29) Positielichten / achterlichten / onder de motorkap (zie ook zekeringen 4, 5, 15) Interieurverlichting (zie ook zekeringen 5, 17, 18, 21, 30) Geïntegreerde klimaatregeling (IHKR) (zie ook zekeringen 9, 19, 27, 29, 46) Boordcomputer (zie ook zekeringen 1, 17) Elektronische gaspedaalcontrole (EML) (zie ook zekeringen 1, 17)
21	7,5	Kentekenverlichting / kofferbakverlichting (zie ook zekeringen 5, 15) Interieurverlichting (zie ook zekeringen 5, 17, 18, 30, 44) Verlichting van het dashboard / sigarettenaansteker (zie ook zekeringen 5, 18, 26) Diefstalbeveiliging (Alpine) (zie ook zekering 18)
22	30	Drukcontrole van de ruitenwisser (ADV) (zie ook zekeringen 15, 44) Koplampen sproeier (Canada) (zie ook zekeringen 3, 4, 5, 17, 24)
23	15	Brandstofinjectie / brandstofpomp (zie ook zekering 17)
24	10	Koplampen reinigingsysteem (niet VS) Voorruitwisser controle (SWSI) (zie ook zekering 44) Centrale carrosserie elektronica (ZKE) (zie ook zekeringen 3, 4, 5, 17, 30, 47)
25	30	Hulpventilator (zie ook zekering 29)
26	30	Verlichting van het dashboard / sigarettenaansteker (zie ook zekeringen 5, 18, 21)
27	7,5	Geïntegreerde klimaatregeling (IHKR) (zie ook zekeringen 9, 19, 20, 29, 46)
28	15	Ventilator van de E-box (ook zekering 17) Oplaadsysteem (zie ook zekering 17) Verwarming van de stoel in fontaine Achterverwarmde ramen Servostuur (Servotronic)

29	7,5	Geïntegreerde klimaatregeling (IHKR) (zie ook zekeringen 9, 19, 20, 24, 27, 46) Hulpventilator (zie ook zekering 25) Instrumentenpaneel / controlepaneel (zie ook zekeringen 1, 17, 20)
30	7,5	Verwarming van de deurvergrendeling (zie ook zekering 17) Centrale vergrendeling (zie ook zekering 31, 47) Elektrische ramen (zie ook zekeringen 17, 31, 47) Schuifdak (zie ook zekeringen 17, 31, 47) Centrale carrosserie elektronica (ZKE) (zie ook zekeringen 3, 4, 5, 17, 24, 47) Interieurverlichting (zie ook zekeringen 5, 17, 18, 20, 21)
31	7,5	Centrale vergrendeling (zie ook zekeringen 30, 47) Elektrische ramen (zie ook zekeringen 17, 30, 47) Schuifdak (zie ook zekeringen 17, 30, 47) Mobiele telefoon (zie ook zekeringen 9, 18)
32	7,5	–
34	20	Elektrische aanpassing van de stuurkolom
35	30	Centrale vergrendeling
37	20	Controle van de ruitenwisser / sproeier van de achterruit (Touring)
40	15	–
41	30	Radio / CD-speler (zie ook zekering 18) Verwarmde stoelen
42	30	Voedingspunten (zie ook zekering 43) Geheugenpunten (zie ook zekeringen 12, 16, 18)
43	30	Elektrische stoelen (zie ook zekering 42)
44	30	Controle van de voorruitwisser (SWS) (zie ook zekering 24) Drukcontrole van de voorruitwisser (SWS) (zie ook zekering 15, 22)
46	30	Geïntegreerde klimaatregeling (IHKR) (zie ook zekeringen 9, 19, 20, 27, 29)
47	30	Centrale carrosserie elektronica (ZKE) (zie ook zekeringen 3, 4, 5, 17, 24, 30) Elektrisch dak (zie ook zekeringen 17, 30, 31) Elektrische ramen (zie ook zekeringen 17, 30, 31) Centrale vergrendeling (zie ook zekeringen 30, 31)
48	15	–
49	–	–
