BMW Serie 5 F10/F11/F07/F18 (2011-2017) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de BMW Serie 5 (F10, F11, F07, F18) 2011-2017, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlayout).

BMW Serie 5 F10/F11/F07/F18 (2011-2017) – schema van de zekeringkast

Productiejaar: 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Zekering sigarettenaansteker (voedingsaansluiting) in BMW Serie 5 F10/F11/F07/F18 (2011-2017) is de zekering 54 of 65 in de zekeringkast.

Zekeringkast in het handschoenenkastje

Zekeringkast in het interieur

Locatie van de zekeringkast.

In het handschoenenkastje. Trek de handgreep omhoog, pijl 1 en open het deksel,
pijl 2.

Schema van de zekeringkast

Nr Ampères [A] Beschrijving
1 10 A Besturingseenheid voor de benen
2 5A Dynamische stabiliteitscontrole (DSC); Besturingseenheid van de deuren.
3 5A Centrale besturingseenheid van de achterklep; Diagnosestekker.
4 5A Besturingseenheid
of niet gebruikt
5 Niet gebruikt
6 Niet gebruikt
7 30A Aansluitkast
8 30A Aansluitkast
9 30A Aansluitkast
10 10 A Instrumentencluster
11 7,5A Besturingseenheid verwarming en airconditioning
12 5A Verlichting in het handschoenenkastje
13 5A Schakelaars op de stuurkolom; Lichtschakelaar;

Rijassistentiesysteem.
14 15A Aansluitkast
15 20A Aansluitkast
16 40A Besturingseenheid voor de benen
17 30A Besturingseenheid voor de benen
18 30A Besturingseenheid voor de benen
19 20A Besturingseenheid van de aanhanger
20 Niet gebruikt
21 Niet gebruikt
22 30A Drukregelklep in de rail; Elektromagneet voor brandstofdosering;

Nokkenas sensor;

Elektroventiel van de turbodrukregelaar;

Luchtstroomsensor;

Massastroomsensor;

Elektromagneet voor turbodrukcontrole;

Elektromagneet van de turbodrukregelaar;

Drukregelklep in de rail;

Elektroventiel voor brandstofdosering;

Nokkenas sensor;

Elektromagneet van de turbodrukregelaar;

Drukregelklep in de rail;

Elektroventiel voor brandstofdosering;

Compressorbypassklep;

Nokkenas sensor.
23 5A Telematica
24 10 A Schakelaars van de stuurkolom
25 5A Besturingseenheid van de heads-up display
26 5A Instrumentencluster
27 5A Speakerextractie
28 5A Videosysteem
of niet gebruikt
29 5A Besturingseenheid achter; Besturingseenheid Touchbox.
30
31 5A Besturingseenheid van de achterairconditioning; Schakelaar voor verwarming van de achterstoelen.
32 7,5A Schakelaar voor het aanpassen van de bestuurdersstoel; Controleur van de deur schakelaar;

Schakelaar voor het aanpassen van de passagiersstoel vooraan;

Buitenspiegel;

Modul van het schuifdak;

Achtercourtesy verlichting.
33 5A Besturingseenheid van de veiligheidsgordelspanner; Besturingseenheid van de verwarming;

Tankontluchtingsklep;

Tankafsluitklep;

Besturingseenheid van de veiligheidsgordelspanner;

Besturingseenheid van de verwarming.
34 5A Integratiemodule met het chassis
35 15A Hoofd relais DDE
36 30A Verlichting van de koplampen
37 30A Controle van de verticale dynamiek
38 40A Besturingseenheid voor toegang tot het voertuig
39 40A Besturingseenheid voor stuurbekrachtiging
40 30A Dynamische stabiliteitscontrole (DSC)
41 Niet gebruikt
42 30A Elektrohydraulische kleppen voor motormontage; EGR-koeling bypassklep;

Oliekwaliteitsensor;

Lambda-sonde na de katalysator;

Lambda-sonde voor de katalysator;

Massastroomsensor;

Elektrohydraulische kleppen voor motormontage;

EGR-koeling bypassklep;

Oliekwaliteitsensor;

Lambda-sonde na de katalysator;

Zuurstofsensor voor de katalysator;

Compressorbypass;

Massastroomsensor voor lucht;

Elektrohydraulische kleppen voor motormontage;

EGR-koeling bypassklep;

Oliekwaliteitsensor;

Oliepeil sensor;

Zuurstofsensor na de katalysator;

Zuurstofsensor voor de katalysator;

Compressorbypass;

Wastegate controle elektroventiel;

Massastroomsensor voor lucht.
43 5A Electromechanische stuurbekrachtigingsmotor; Gaskleppositiesensor;

Electromechanische stuurbekrachtigingsmotor.
44 5A Automatische airconditioning; Besturingseenheid van de camera.
45 5A Controle van de verticale dynamiek; Besturingseenheid voor stuurbekrachtiging.
46 5A Radiatorlamellen controleur; Cruise control.
47 20A Koelvloeistofpomp voor uitlaatgasrecirculatie; Elektroventiel voor uitlaatgasrecirculatie.
48 5A Electrochromatische binnenspiegel; Verwarming van de ontluchtingsdop van de carter.
49
50 Niet gebruikt
51 30A Wissermodule
52 30A Besturingseenheid van de bestuurdersstoel; Schakelaar voor het aanpassen van de bestuurdersstoel.
53 30A Besturingseenheid van de passagiersstoel; Schakelaar voor het aanpassen van de passagiersstoel vooraan.
54 20A 12V aansluitingen vooraan en achteraan
55 20A Achterruitenwisser
56 5A Besturingseenheid voor toegang tot het voertuig
57 Niet gebruikt
58 5A Geluidfilter; Modul van het schuifdak.
59 10 A Intercoolerpomp
60 5A Handrem schakelaar
61 20A Module van het schuifdak
62 15A Toeter
63 10 A Automatische versnellingscontrole
64 7,5A Versnellingsschakelaar
65 15A Extra 12V aansluiting; Hulpverwarmingssysteem
(ook gebruikt 20A).
66 7,5A Module van het schuifdak; Controleur van de deur schakelaar;

Buitenspiegel.
67 10 A Schakelaar voor het aanpassen van de bestuurdersstoel; Schakelaar voor het aanpassen van de passagiersstoel vooraan;

Klepblok, lendensteun.
68 40A Ventilator
69 50A Dynamische stabiliteitscontrole (DSC)
70 60A Relais voor het loskoppelen van de koelventilator
71 50A Verwarming van de brandstoffilter
R1 Terminal 30 relais

Extra relais in het interieur (bevindt zich in het handschoenenkastje)

R1 – relais voor het loskoppelen van de koelventilator.

Zekeringen en extra relais in de motorruimte.

Nr Ampères [A] Beschermde circuits
1 5A Electromechanische stuurbekrachtigingsmotor
2 30A Verdeler; Motor elektronica.
3 125A Electromechanische stuurbekrachtigingsmotor; Condensator.
R1 Hoofd relais DDE

Zekeringkast nr. 1 in de kofferbak.

locatie van de zekeringkast.

Open het deksel aan de rechterkant van de afdekking. Informatie over de types en locaties van de zekeringen
staat op een apart blad.

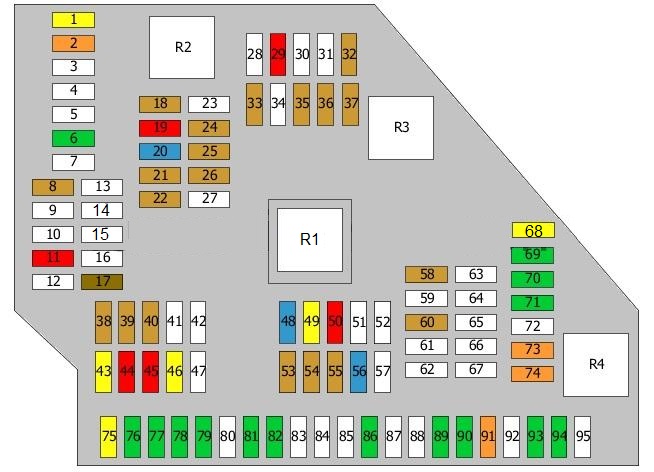

schema van de zekeringkast.

Nr Ampères [A] Beschrijving
1 20A Besturingseenheid van de aanhanger
2 40A Besturingseenheid voor de benen
3
4 Niet gebruikt
5 Niet gebruikt
6 30A Hi-Fi versterker; Audio systeem aansluitmodule.
7
8 5A Laadcontrole; Dynamische stabiliteitscontrole (DSC).
9 Niet gebruikt
10 Niet gebruikt
11 10 A Stille automatische deurvergrendeling
12 Niet gebruikt
13 Niet gebruikt
14 Niet gebruikt
15 Niet gebruikt
16 Niet gebruikt
17 7,5A Achterinformatiedisplay
18 5A Telematica; USB.
19 10 A Informatiedisplay; Achter entertainment systeem.
20 15A Audio systeem aansluitmodule; Audio systeem aansluitmodule;

Audiosysteem.
21 5A Hi-Fi versterker; DVD.
22 5A Infotainment besturingseenheid; Videosysteem eenheid;

Ventilator.
23 Niet gebruikt
24 5A Besturingseenheid van de camera
25 5A Besturingseenheid van het nachzichtsysteem
26 5A Videosysteem
27 Niet gebruikt
28 Niet gebruikt
29 10 A Wastegate controle elektroventiel
30
31 Niet gebruikt
32 5A Rijstrookdetectie waarschuwing
33 5A Extra verwarming; Controleur van het cabriolet dak;

Extra verwarming;

Rechter koplamp, grootlicht.
34
35 5A Sensor voor achterashelling; Parkeerhulp;

Sensor voor achterashelling Servotronic.
36 5A Elektrische schakelklep, uitlaatklep
37 5A DC-DC omvormer; Besturingseenheid van het cabriolet dak.
38 5A Relais voor het loskoppelen van de koelventilator
39 5A Overdrachtskast
40 5A Diagnose van brandstoftanklekkages; Controle van de bandenspanning.
41 Niet gebruikt
42 Niet gebruikt
43 20A Extra verwarming
44 10 A Stille automatische deurvergrendeling
45 10 A Stille automatische deurvergrendeling
46 20A Aansluiting voor aanhanger
47 Niet gebruikt
48 15A Extra 12V aansluiting
(20A ook gebruikt)
49 20A Besturingseenheid van het cabriolet dak; Aanhangermodule.
50 10 A Stille automatische deurvergrendeling
51 Niet gebruikt
52 Niet gebruikt
53 5A Besturing van de rijhoogte
54 5A Kofferbak afstandsbediening
Schakelaar van de achterklep
55 5A Verlichting van de kofferbak
56 15A Vergrendeling van de achterklep/kofferbak
57 Niet gebruikt
58 5A Besturingseenheid van de handrem
59
60 5A Alarm systeem; Detectie van vacuümlekkages.
61 Niet gebruikt
62
63 Niet gebruikt
64
65
66 Niet gebruikt
67
68 20A Verwarming ventilator
69 30A Overdrachtskast
of niet gebruikt
70 30A Besturingseenheid van de handrem
71 30A Besturingseenheid van de handrem
72 Niet gebruikt
73 40A Relais voor het loskoppelen van de compressor
74 40A Kofferbak afstandsbediening
75 20A Controle van de brandstofpomp
76 30A Hi-Fi versterker
of niet gebruikt
77 30A DC-DC omvormer
78 30A Verwarmde besturingseenheid van de achterstoelen; Besturingseenheid van de achterstoelen
79 30A Verwarmde besturingseenheid van de achterstoelen; Besturingseenheid van de achterstoelen.
80 Niet gebruikt
81 30A Besturingseenheid van de verwarming van de bestuurdersstoel
82 30A Besturingseenheid van de verwarming van de passagiersstoel
83 Niet gebruikt
84
85
86 30A Extra verwarming
87
88
89 30A Besturingseenheid van de veiligheidsgordelspanner
of niet gebruikt
90 30A Besturingseenheid van de veiligheidsgordelspanner
of niet gebruikt
91 40A Hi-Fi versterker
92 Niet gebruikt
93 30A Extra verwarming
94 30A Ontdooien van de achterruit
95 Niet gebruikt
R1 Terminal 30 relais
R2 Terminal 30 relais
R3 Terminal 15 relais
R4 Verwarmd relais van de achterruit
