Schema van zekeringen en relais – Cadillac Escalade GMT900

Betreft voertuigen geproduceerd in de jaren:

2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

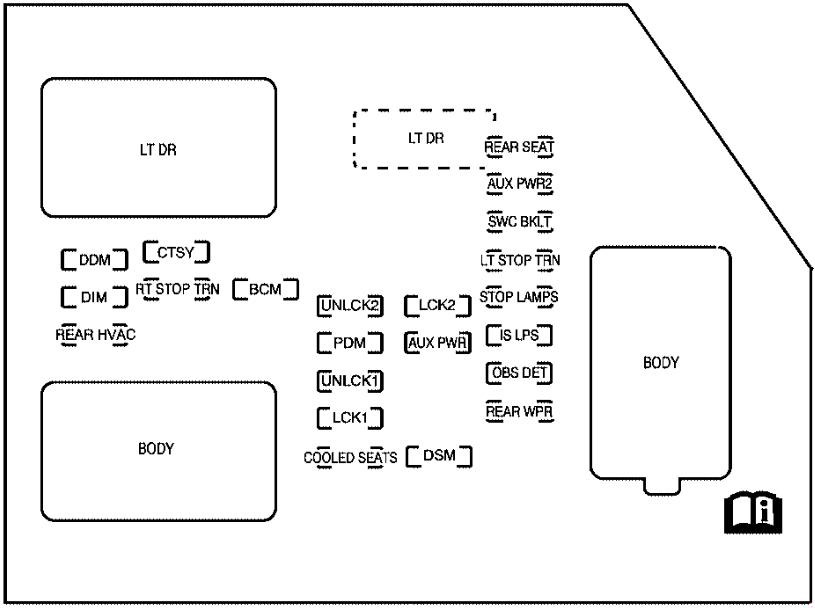

Fuseebox van het dashboard

Het toegangsklepje van de zekeringkast bevindt zich aan de rand van het dashboard aan de bestuurderszijde. Verwijder het klepje om toegang te krijgen tot de zekeringkast.

Zekering	Beschrijving
LT DR	Raam schakelaar bestuurderszijde
REAR SEAT	Achterstoelen
AUX PWR2	Voedingspunten in de achterbak
SWC BKLT	Verlichting van de bedieningselementen op het stuur
DDM	Deurmodule bestuurderszijde
CTSY	Cortesia verlichting, richtingaanwijzers bestuurderszijde
LT STOP TRN	Richtingaanwijzer bestuurderszijde, stoplicht
DIM	Verlichting van het instrumentenpaneel
RT STOP TRN	Richtingaanwijzer passagierszijde, stoplicht
BCM	Carrosserie controle module
UNLCK2	Voeding vergrendeling 2 (ontgrendel functie)
LCK2	Voeding vergrendeling 2 (vergrendel functie)
STOP LAMPS	Stoplichten, centraal boven gemonteerde stoplamp
REAR HVAC	Achterklimaatregeling
PDM	Deurmodule passagierszijde, universeel thuis afstandsbediening systeem
AUX PWR	Accessoire voedingspunten
IS LPS	Interne verlichting
UNLCK1	Voeding deur 1 (ontgrendel functie)
OBS DET	Ultrasone parkeerassistent achter, opklapbare achterklep
LCK1	Voeding deur 1 (vergrendel functie)
REAR WPR	Achterruitenwisser
COOLED SEATS	Geventileerde stoelen
DSM	Zetelmodule bestuurderszijde, sleutelvrije toegangssysteem
Bedradingsconnector
LT DR	Bedrading verbinding deur bestuurderszijde
BODY	Bedradingsconnector
BODY	Bedradingsconnector

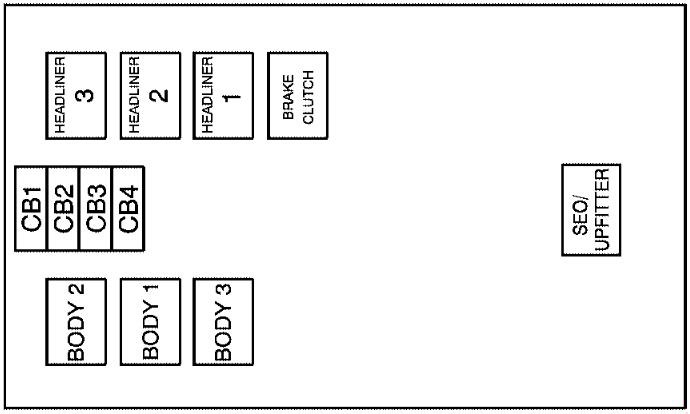

Fuseebox in het centrale instrumentenpaneel

De zekeringkast in het centrale paneel bevindt zich onder het dashboard, links van de stuurkolom.

Zekering	Beschrijving
BODY 2	Bedrading connector carrosserie 2
BODY 1	Bedrading connector carrosserie 1
BODY 3	Bedrading connector carrosserie 3
HEADLINER 3	Bedrading connector hemelbekleding 3
HEADLINER 2	Bedrading connector hemelbekleding 2
HEADLINER 1	Bedrading connector hemelbekleding 1
BRAKE CLUTCH	Bedrading connector remkoppeling
SEO/UPFITTER	Speciale uitrustingsoptie, bedrading connector upfitter
Schakelaar
CB1	Raam schakelaar passagierszijde
CB2	Zetel schakelaar passagierszijde
CB3	Zetel schakelaar bestuurderszijde
CB4	–

Fuseebox in de motorruimte

De zekeringkast onder de motorkap bevindt zich in de motorruimte aan de bestuurderszijde van het voertuig. Til het deksel op om toegang te krijgen tot de zekering/relais.

Nummer	Beschrijving
1	–
2	Elektronische stabiliteitscontrole van de ophangingen, automatische uitlaatniveau controle
3	Stop/direction licht links van de aanhangwagen
4	Motorcontrole
5	Motor controle module, gasklep controle
6	Stop/direction licht rechts van de aanhangwagen
7	Voorste afdichting
8	Zuurstofsensoren
9	Antiblokkeersysteem 2
10	Achteruitrijlichten van de aanhangwagen
11	Hoog-intensiteit lamp bestuurderszijde
12	Motor controle module (batterij)
13	Brandstofinjectoren, ontstekingsspoelen (rechterzijde)
14	Transmissie controle module (batterij)
15	Achteruitrijlichten van het voertuig
16	Hoog-intensiteit lamp passagierszijde
17	Airconditioningcompressor
18	Zuurstofsensoren
19	Versnellingscontrole (ontsteking)
20	Brandstofpomp
21	–
22	Achterafdichting
23	Brandstofinjectoren, ontstekingsspoelen (linkerzijde)
24	Parkeerlichten van de aanhangwagen
25	Position lights bestuurderszijde
26	Position lights passagierszijde
27	Mistlichten
28	Claxon
29	Elektromagneet dimlichten passagierszijde
30	Dagrijverlichting
31	Elektromagneet dimlichten bestuurderszijde
32	–
33	Zonnekap
34	Sleutelontstekingssysteem, alarmsysteem
35	Voorruitenwisser
36	SEO B2 Upfitter gebruik (batterij)
37	Elektrisch verstelbare pedalen
38	Klimaatcontrole (batterij)
39	Airbagsysteem (ontsteking)
40	Versterker
41	Audiosysteem
42	–
43	Diverse (ontsteking), achteruitrijcamera (indien aanwezig), geventileerde stoelen, cruise control
44	Ontgrendeling achterklep
45	OnStar, achterste entertainment display voor de stoelen
46	Dashboard cluster
47	–
48	Verwarmd stuur
49	Extra klimaatcontrole (ontsteking), kompas – temperatuur spiegel
50	Achter dehumidifier
51	Airbagsysteem (batterij)
52	SEO B1 Upfitter gebruik (batterij)
53	Aansteker, extra voedingspunt
54	Automatisch relais compressor met niveau controle, SEO Upfitter gebruik
55	Klimaatcontrole (ontsteking)
56	Motor controle module, secundaire brandstofpomp (ontsteking)
60	Koelventilator 1
61	Automatische compressor niveau controle
62	–
63	Koelventilator 2
64	Antiblokkeersysteem 1
65	Starten
66	Pin 2 (aanhangwagen remmen)
67	Linker elektrische hoofdleiding 1
68	Elektrische plannen
69	Verwarmd voorruitwissersysteem
70	–
71	Pin 1 (voeding batterij aanhangwagen connector)
72	Elektrische module met media rail 1
73	Airconditioning ventilator
74	Module voor het optillen van de achterklep
75	Linker elektrische hoofdleiding 2
Relais
FAN HI	Hoge snelheid koelventilator
FAN LO	Lage snelheid koelventilator
ENG EXH VLV	–
FAN CNTRL	Koelventilator controle
HDLP LO/HID	Hoog-intensiteit lamp
FOG LAMP	Voor mistlampen
A/C CMPRSR	Airconditioningcompressor
STRTR	Starten
PWR/TRN	Aandrijfsysteem
FUEL PMP	Brandstofpomp
PRK LAMP	Parkeerlampen
REAR DEFOG	Achter dehumidifier
RUN/CRANK	Schakelbare voeding



Extra zekeringkast (hybride)

Nummer	Beschrijving
1	ACPO (alleen SUV)
2	BECM ventilator
3	ACCM
4	Cabine verwarming pomp
5	VAK
6	Radiatorpomp
7	EPS
8	Motor/generator controle module 1
9	Motor/generator controle module 2
10	BECM
J-Case
FAN 1	Koelventilator 1
TRANS PUMP	Hulp vloeistof transmissiepomp
FAN 2	Koelventilator 2
Relais
CAB HTR PUMP	Cabine verwarming pomp
COOL PUMP	Koelvloeistof pomp
FAN LO	Lage snelheid koelventilator relais
FAN MID 1	Gemiddelde snelheid koelventilator 1
FAN HI	Hoge snelheid koelventilator relais
FAN MID 2	Gemiddelde snelheid koelventilator 2
FAN CNTRL	Koelventilator controle
