Nissan Serena C23 C24 C25 – zekeringdoos en relais
Schema van zekeringen en relais – Nissan Serena C23 C24 C25
Betreft voertuigen geproduceerd in de jaren:
C23 – 1991, 1992, 1993, 1994, 1995, 1998;
C24 – 1999, 2000, 2001, 2002, 2003, 2004;
C25 – 2005, 2006, 2007, 2008, 2009, 2010.
Locaties
Voor alle generaties van de Nissan Serena is er een gemeenschappelijk schema van de hoofdzekeringkasten en relais. Ze bevinden zich op twee plaatsen. Een in het interieur, achter het linker of rechter dashboard, afhankelijk van de leveringsregio, en twee (relaisdoos en zekeringdoos) onder de motorkap.
Er is geen algemeen schema dat de bestemming van de elementen beschrijft. We raden aan om vertrouwd te raken met de meest voorkomende opties.
C23
Interieur
Beschrijving

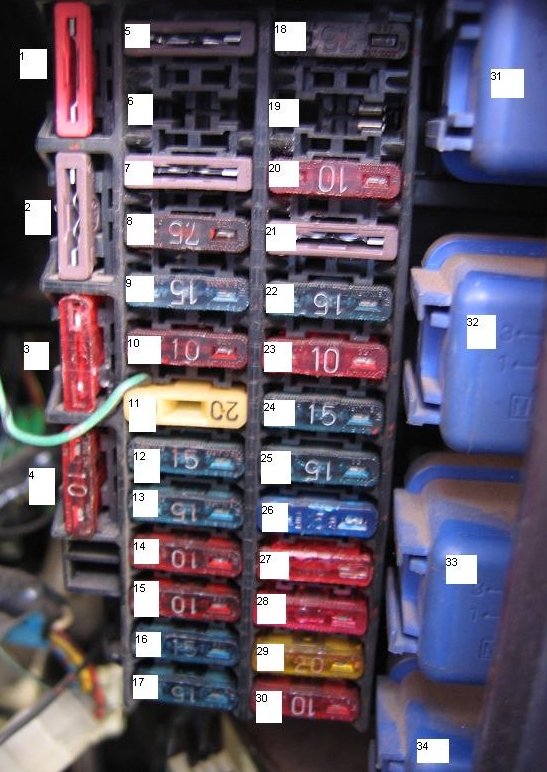

- 10A – Linker achterlicht
- 10A – Rechter achterklep
- 10A – Motor van de ventilator
- 10A – Verwarmingsventilator / 20A – Ontsteking
- 10A – ABS
- 10A – ECU ICE
- 7,5A – Startmotor
- 7,5A – Interieurverlichting
- 15A – Stoplichten
- 10A – Signaal
- 15A – Radio
- 15A – Mistlampen
- 15A – Alarm
- 10A – Afmetingen
- 10A – Richtingaanwijzers
- 15A – Veiligheidsgordelmonitoring
- 15A – Verwarming van de achterruit
- 7,5A – Dashboard
- 10A – ABS
- 10A – Elektronische motorcomponenten
- 15A – Brandstofpomp
- 10A – Airbag
- 10A – Airconditioning
- 15A – Voorste verwarmingsventilator
- 15A – Voorste verwarmingsventilator
- 15A – Radio
- 15A – Aansteker
- 10A – Voorste ruitenwissers
- 20A – Achterruitenwisser, elektrische spiegels
- 10A – Versnellingsbak, transmissie
Motorcompartiment

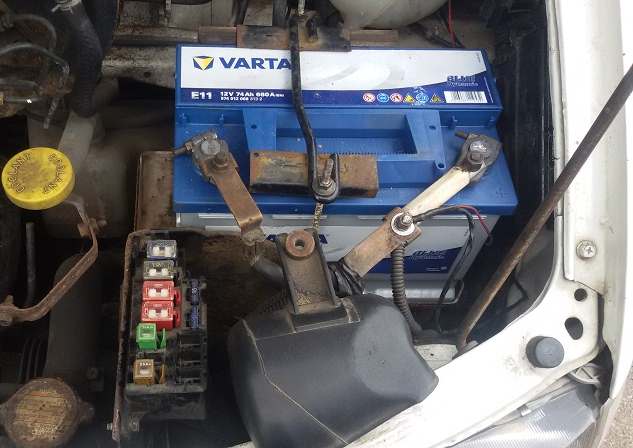

Onder de motorkap, op de rechter spatbord nabij de batterij, zullen er extra dozen zijn met relais en zekeringen.
Type 1
Type 2 (modellen met stuur aan de linkerkant)

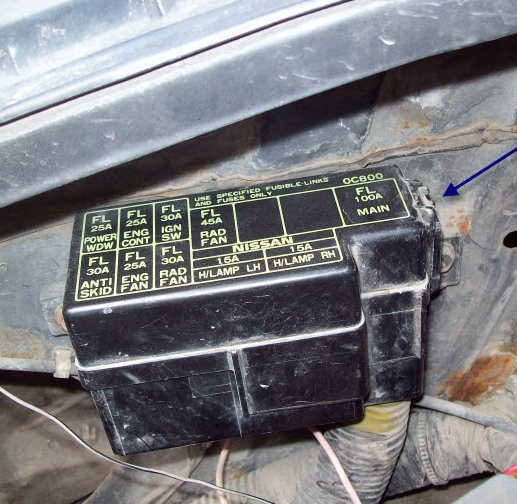

Het huidige schema met de aanduiding in het Engels zal op het deksel worden aangebracht, evenals op de relaisunit.
Voor de bescherming van de koplampen zijn er 2 zekeringen van 15A voorzien.
C24
Interieur
Beschrijving

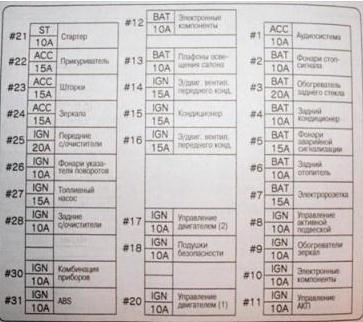

- 10A Radio, audiosysteem
- 15A Stoplichten
- 20A Verwarmde achterruit
- 10A Achterairconditioning
- Alarm 15A
- 10A Achterverwarming
- 15A Extra voedingsaansluiting
- Veringsysteem 10A
- 10A Verwarmde spiegels
- Achtervoeding 10A
- 10A Automatische versnellingsregeling
- 10A Elektronische componenten
- 10A Interieurverlichting
- 15A Verwarmingsventilator (voor)
- Airconditioning 15A
- 15A Verwarmingsventilator (voor)
- 10A Motorbeheersysteem (nr. 2)
- Airbag 10A
- Motorbeheersysteem (nr. 1)
- 10A Startmotor
- Aansteker 15A
- 15A Gordijnen
- Spiegels 15A
- 20A Voorruitenwisser
- 10A Richtingaanwijzers
- 15A Brandstofpomp
- 10A Achterruitenwisser
- Dashboard 10A
- ABS-systeem 10A
Motorcompartiment
Automatische schakelaars
Relais
De huidige beschrijving van het circuit zal op de dekking worden gedrukt.
C25
Interieur
Type 1
De tekening toont de zekering van de aansteker.
Beschrijving
Linker rij:
- Verwarmingsventilator 15A
- Verwarmingsventilator 15A
- Aansteker 15A
- 10A Elektrische spiegelaandrijving, audiosysteem
- 10A Extra apparaten
- 10A Verwarmde achterruit
- 10A Bedieningselement van de airconditioning
Rechter rij:
- 10A Extra apparaten
- 10A Interieurverlichting
- 10A Stoplichten
- 10A Richtingaanwijzers
- 15A Extra elektrische apparaten
- 10 A
- 10A Ontsteking
- 10A Stuurbekrachtiging
- Dashboard 10A
- Airbag 10A
- 10A Elektrische ramen
Type 2
Beschrijving
- Klok, airconditioning, afstandsbediening van de portiersloten
- Airbag
- Dashboard
- Combinatieschakelaar
- Afwezig
- Verwarmde spiegels
- Afwezig
- Regen sensor, veiligheidsgordels, ramen, diagnostische aansluiting, blokkering van tijdcompartimenten
- Dashboardinstrument
- Hoekverlichting, interieurverlichting
- Remlichten, remlicht voor ESP, ABS
- 4WD-unit controle
- Extra koplampen
- Slimme sleutel (afwezig)
- Airconditioning controle
- Verwarmingsmotor
- Afwezig
- Aansteker
- Elektrische aansluitingen
- Spiegelcontrole, audio voeding (stekker voeding)
Motorcompartiment
IPDM doos
Bevindt zich onder de kanaal en bevat alle belangrijkste relais.
Beschrijving
- 41 Afwezig
- 42 Afwezig
- 43 Rechter grootlicht
- 44 Linker dimlicht
- 45 Achterlichten, kentekenverlichting
- 46 Voorlichten
- 47 Afwezig
- 48 Voorruitenwisser
- 49 Linker dimlicht
- 50 Rechter dimlicht
- 51 Airconditioning
- 52 Afwezig
- 53 Afwezig
- 54 Verdwenen
- 55 Verwarmde achterruit en spiegels
- 56 Parallel aan 55
- 57 Brandstofpomp
- 58 Startmotor
- 59 4WD controle
- 60 Achteruitrijlichten
- 61 Voeding van het gasklephuis
- Voeding 62 ECM
- 63 Voeding van de zuurstofsensoren
- 64 krachtinjectoren
- 65 Mistlampen
Zekeringdoos
Beschrijving
31. Verwarmde stoelen
32. Turbo (diesel) – afwezig
33. Dagrijverlichting relais
34. Claxon (opwindwikkeling van de generator)
35. Audio voeding (vast)
36. RTS (diesel) – afwezig
37. RTS (diesel) – afwezig
38. Automatische transmissie controle – afwezig
I. ESP, ABS
H. ESP, ASB
G. Koplampenwissers
F. ESP
M. Rechter ventilator
L. Ontstekingsschakelaar
K. Linker ventilator
J. Elektrische ramen, centrale vergrendeling, schuifdak
