Citroën C5 (2001-2007) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Citroën C5 2001‑2007, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Zekeringenschema en relais – Citroën C5

Betreft voertuigen geproduceerd in de jaren:

2001, 2002, 2003, 2004, 2005, 2006 en 2007.

Motorcompartiment – beschrijving van de zekeringen in de Citroen C5

In het motorcompartiment bevindt de zekeringkast zich aan de linkerkant.

Houd er rekening mee dat de zekeringen zich niet alleen boven, maar ook aan de zijkant kunnen bevinden.

Type 1

Bovenste schema (hoofd)

Beschrijving

F1	(20A) Relais van de koelventilator (lage snelheid), motorbeheer
F2	(15A) Claxon
F3	(10A) Voorruitwisser, achterruitwisserpomp
F4	(20A) Koplampenwissers
F5	(15A) Brandstofpomp
F6	(10A) ABS elektronische controle-eenheid, hulpverwarming – Diesel
F7	(10A) Automatische transmissiecontrole, stuurbekrachtiging
F8	(20A) Startmotor
F9	(10A) Stoplichtschakelaar (rempedaalsensor)
F10	(30A) Motorbeheer, brandstofverwarmer – Diesel
F11	(40A) Verwarming/airconditioning
F12	(30A) Voorruitwisser
F13	(40A) Multifunctionele controlemodule 1
F14	(30A) Afvoerpomp

Zijkant schema (extra)

Beschrijving

F1	(50A) Controlemodule van de koelventilator
F2	(30A) Antiblokkeersysteem (ABS)
F3	(30A) Antiblokkeersysteem (ABS)
F4	(80A) Multifunctionele controlemodule 1
F5	(80A) Multifunctionele controlemodule 1
F6	(80A) Zekeringkast / relais, dashboard 2
F7	(70A) Stuurbekrachtiging
F8	(40A) Controlemotor van de ophangingen

Type 2

Beschrijving

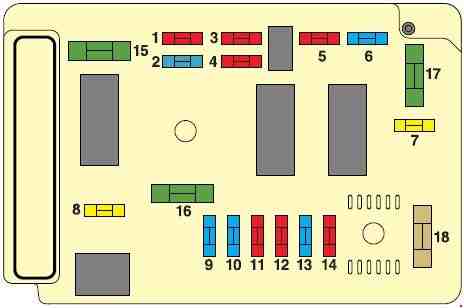

1. Achterspeigel verlichting 10 A
2. Voeding brandstofpomp 15 A
3. Voeding ABS computer (ABR of ESP) 10 A
4. Voeding automatische transmissiecomputer. Voeding motorcontrolecomputer 10 A
5. Voeding additief voor diesel 10 A
6. Voorste mistlampen 15 A
7. Koplampenwissers 20 A
8. Hoofdrelais motorcontrolecomputer 20 A
9. Linker dimlicht 15 A
10. Rechter dimlicht 15 A
11. Linker grootlicht 10 A
12. Rechter grootlicht 10 A
13. Signaalhoren 15 A
14. Voor- en achterruitwisserpomp 10 A
15. Actuatoren van de motorcontroller: verwarmde lambdasensor; Voeding benzine-injectoren; Voeding ontstekingsspoelen; Ontluchtingsklep van de absorber (brandstofdampen uit de brandstoftank) 30 A
16. Voeding pneumatische pomp 30 A
17. Voorruitwisser lage of hoge snelheid 30 A
18. Airconditioning ventilator 40 A.

Passagierscompartiment

De zekeringkast bevindt zich links onder het dashboard bij de bestuurdersstoel.

Om toegang te krijgen, verwijder je het deksel van de kast en trek je het apparaat zelf eruit door het deksel omhoog te drukken.

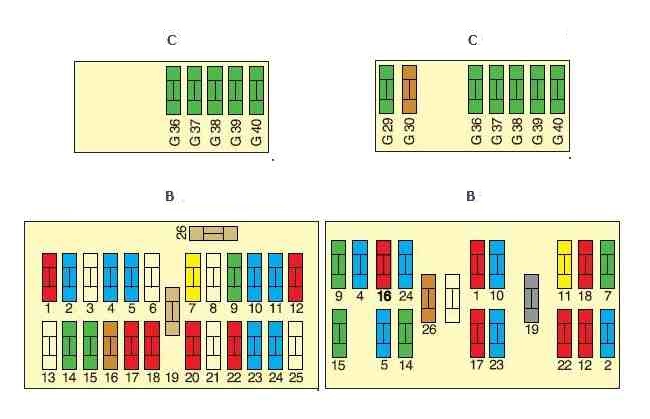

Sectie A – pincet en reservezekeringen, B en C – zekeringtabellen. Er zijn ook 2 opties voor de positionering van de elementen.

Beschrijving

Nummer	Beschrijving	Amperages [A]
1	achterste mistlamp	10
2	achterruitenwisser	15
4	inbraakbeveiligingssensor op de bestuurdersdeur	15
5	linker achterlicht	15
6
7	positieve voedingscircuits van de apparatuur;sigarettenaansteker zekering.	20
8
9	voorste ramen, zonnedak	30
10	positieve circuitslot	15
11	display, inbraakalarm, navigatie, airconditioning, telefoon	15
12	rechter parkeerlicht, linker parkeerlicht	10
13	–
14	centrale vergrendeling	30
15	achterste elektrische raam	30
16	stuurkolomschakelaars, airbagscontroller, zekeringkast in het motorcompartiment	5
17	rechter stoplicht	10
18	stuursensor, automatische transmissiesensor, diagnose-aansluiting	10
19	–
20	navigatie, radio	10
21	–
22	linker parkeerlicht, rechter parkeerlicht	10
23	hydraulische ophangingsgroep, ABS controle-eenheid	15
24	airconditioning, telefoon, parkeersensor, dashboard, telefoonversterker;	15
25	–
26	achterruitverwarming	40
G36	radioversterker	40
G37	elektrisch rechter voorstoeltje	40
G38	elektrisch linker voorstoeltje	40
G39	verwarming van het rechter voorstoeltje	40
G40	verwarming van het linker voorstoeltje	40
