Saab 9-2x (2005-2006) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Saab 9-2X 2005-2006, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Zekering- en relaischema – Saab 9-2x

Betreft voertuigen geproduceerd in de jaren:

2005, 2006.

Voor de sigarettenaansteker (voedingspunten) in de Saab 9-2x is zekering nr. 4 in de zekeringkast van het dashboard verantwoordelijk.

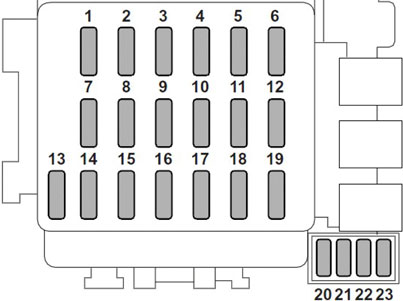

De zekeringen bevinden zich onder het dashboard aan de bestuurderszijde.

Nummer	Ampère [A]	Beschrijving
1	15A	Verwarming ventilator
2	15A	Verwarming ventilator
3	15A	Elektrische deurvergrendeling; Keyless toegang
4	20A	Sigarettenaansteker; Elektrische spiegels
5	10 A	Achterlicht; Parkeerlampen
6	15A	SRS-airbag
7	15A	Mistlampen
8	20A	ABS elektromagnetische klep
9	15A	Radio
10	–	–
11	15A	Motor start systeem; SRS-airbag; Automatische transmissie controle systeem
12	10 A	Verlichting dimmer
13	10 A	Instrumentenpaneel; SRS-lamp
14	10 A	Ruitenwisser en achterruitenwisser
15	30A	Ruitenwisser en voorruitwisser
16	20A	Remlichten
17	15A	Airconditioning
18	15A	Reserve lamp; Cruise control
19	20A	Verwarming spiegels
20	–	–
21	15A	Ontstekingsspoel (alleen modellen zonder turbo)
22	10 A	ABS-ontsteking
23	20A	Zitverwarming

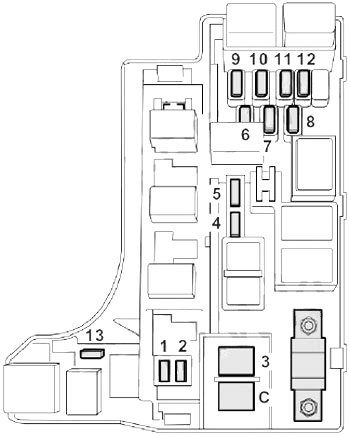

Nummer	Ampère [A]	Beschrijving
A		FWD aansluitingen (AT-modellen behalve Turbo)
b		Hoofdzekering
C		Motorsensor (modellen zonder turbo)
1	20A	Radiator ventilator (hoofd)
2	20A	Radiator ventilator (extra)
3	30A	ABS-motor
4	20A	Achterruitontwaseming
5	15A	Gevarenlichten; toeter
6	15A	Signaallichten inschakelen
7	10 A	Automatische transmissie controle-eenheid
8	10 A	Generator
9	15A	Koplamp (rechterzijde)
10	15A	Koplamp (linkerzijde)
11	20A	Verlichtingsschakelaar
12	20A	Klok; Interieurverlichting
13	10 A	Tweede luchtklep (alleen Turbo-modellen)
