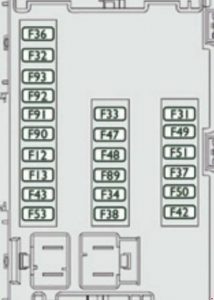

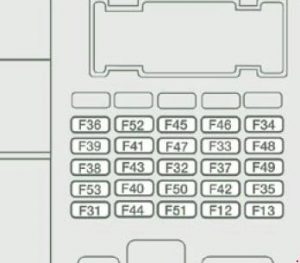

In dit artikel vind je de schema’s van de zekeringkast van de Citroën Relay 2006‑2018, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).
Remlichtschakelaar – derde remlicht – instrumentenpaneel (aan/uit schakelaar +)
38
20
Centrale vergrendeling van de deuren (batterij +)
42
5
ABS-controller en sensor – ASR-sensor – DSC-sensor – Remlichtschakelaar
43
20
Ruitwissermotor van de voorruit (aan/uit schakelaar +)
47
20
Raam motor bestuurder
48
20
Raam motor passagier
49
5
Controle-eenheid van de parkeersensoren – Audio-installatie – Stuurbediening – Centrale en zij schakelaars – Extra schakelaars paneel – Accu ontkoppelingscontrole-eenheid (aan/uit schakelaar +)
50
7.5
Airbag- en spannercontrole-eenheid
51
5
Tachograaf – Stuurhulp controle-eenheid – Klimaatregeling – Achteruitrijlichten – Water aanwezig sensor in brandstof – Luchtstroomsensor (aan/uit schakelaar +)
53
7.5
Instrumentenpaneel (batterij +)
89
–
Niet gebruikt
90
7.5
Linker grootlicht
91
7.5
Rechter grootlicht
92
7.5
Linker voor dimlicht
93
7.5
Rechter voor dimlicht
Deurstijl, rechterkant, zekeringen
Citroen Relay – schema van de zekeringkast – instrumentenpaneel (rechterkant)
Nr
[A]
Beschrijving
54
–
Niet gebruikt
55
15
Verwarmde stoelen
56
15
12 V aansluiting voor de achterpassagier
57
10
Aanvullende verwarming onder de stoel
58
15
Achterruitverwarming, linkerkant
59
15
Achterruitverwarming, rechterkant
60
–
Niet gebruikt
61
–
Niet gebruikt
62
–
Niet gebruikt
63
10
Aanvullende controle voor de achterpassagier
64
–
Niet gebruikt
65
30
Aanvullende verwarmingsventilator voor de achterpassagier
Zekeringen in de motorruimte

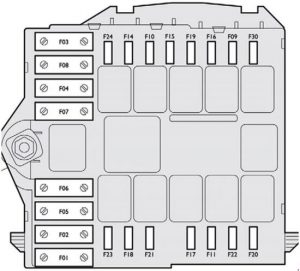

Citroen Relay – schema van de zekeringkast – motorruimte
Nr
[A]
Beschrijving
1
40
Voeding ABS-pomp
2
50
Verwarmingsunit voor diesel
3
30
Ontstekingssleutel – startmotor
4
40
Brandstofverwarmer
5
20/50
Cabineventilatie met extra programmeerbare verwarming (batterij +)
6
40/60
Maximale snelheid van de cabineventilator (batterij +)
7
40/50/60
Minimale snelheid van de cabineventilator (batterij +)
8
40
Ventilatorgroep van de cabine (aan/uit schakelaar +)
9
15
12 V aansluiting achter (batterij +)
10
15
Toeter
11
–
Niet gebruikt
14
15
12 V aansluiting voor (batterij +)
15
15
Sigarettenaansteker (batterij +)
16
–
Niet gebruikt
17
–
Niet gebruikt
18
7.5
Motorcontrole-eenheid (batterij +)
19
7.5
Airconditioningcompressor
20
30
Wasmachine / koplamp
21
15
Voeding brandstofpomp
22
–
Niet gebruikt
23
30
ABS elektromagnetische kleppen
24
7.5
Extra schakelaars paneel – Controle en inklappen van de zijspiegels (aan/uit schakelaar +)
