Citroën Jumper (2006-2022) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Citroën Jumper 2006‑2022, je krijgt informatie over de locatie van de zekeringpanelen in de auto en leert de toewijzing van elke zekering (zekeringlay-out).

Citroen Jumper (2006-2018) – schema van de zekeringkast

Productiejaar: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Zekeringen voor sigarettenaansteker (voedingspunten) zijn de zekeringen nr. 33 (12 V aansluiting achter), F44 (sigarettenaansteker – 12 V vooraan) in de zekeringkast van het dashboard en de zekering nr. 56 (12 V aansluiting achter passagier) in de zekeringkast in de deurstijl. In de Britse versie – zekering nr. 56 (12 V aansluiting achter passagier) in de zekeringkast in de deurstijl en de zekeringen nr. 9 (12 V aansluiting achter), nr. 14 (12 V aansluiting vooraan) en nr. 15 (sigarettenaansteker) in de motorruimte van de zekeringkast.

Locatie van de zekeringkast

Zekeringkast van het dashboard

Bevindt zich in het onderste dashboard (aan de linkerkant).

Passagierscompartiment

Voertuigen met stuur aan de linkerkant: De zekeringkast bevindt zich in de deurstijl van de passagier (aan de rechterkant).
Voertuigen met stuur aan de rechterkant: De zekeringkast bevindt zich in de deurstijl van de bestuurder (aan de rechterkant).

Motorruimte

Draai de moeren los en kantel de kast om toegang te krijgen tot de zekeringen.

Schema’s van de zekeringkasten

Zekeringen voor sigarettenaansteker (voedingspunten) zijn de zekeringen nr. 33 (12 V aansluiting achter), F44 (sigarettenaansteker – 12 V vooraan) in de zekeringkast van het dashboard en de zekering nr. 56 (12 V aansluiting achter passagier) in de zekeringkast in de deurstijl. In de Britse versie – zekering nr. 56 (12 V aansluiting achter passagier) in de zekeringkast in de deurstijl en de zekeringen nr. 9 (12 V aansluiting achter), nr. 14 (12 V aansluiting vooraan) en nr. 15 (sigarettenaansteker) in de motorruimte van de zekeringkast.

Locatie van de zekeringkast

Zekeringkast van het dashboard

Bevindt zich in het onderste dashboard (aan de linkerkant).

Passagierscompartiment

Voertuigen met stuur aan de linkerkant: De zekeringkast bevindt zich in de deurstijl van de passagier (aan de rechterkant).
Voertuigen met stuur aan de rechterkant: De zekeringkast bevindt zich in de deurstijl van de bestuurder (aan de rechterkant).

Motorruimte

Draai de moeren los en kantel de kast om toegang te krijgen tot de zekeringen.

Schema’s van de zekeringkasten

2008

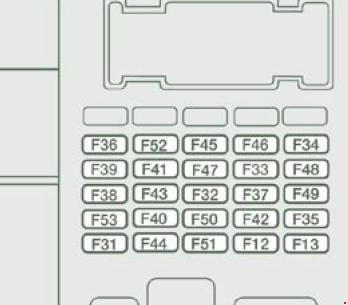

Dashboard

Toewijzing van de zekeringen in de zekeringkast van het dashboard (2008)

Leggere  Citroën DS5 (2011-2015) - batterij

Citroen Jumper – zekeringen – beschrijving

Nr Ampère [A] Toewijzing
12 7,5 Rechters dimlicht
13 7,5 Linkers dimlicht;

Hoogteverstelling van de koplampen.
31 7,5 Voeding van de relais
32 10 Interieurverlichting van de minibus;

Waarschuwingslichten.
33 15 12 V aansluiting achter
34 – Niet gebruikt
35 7,5 Achteruitrijlichten;

Water sensor in diesel.
36 20 Deurvergrendeling/ontgrendeling
37 10 Remlichtschakelaar;

Derde remlicht;

Dashboard.
38 10 Interne relais
39 10 Audio-installatie;

Diagnose aansluiting;

Alarm sirene;

Programmeerbare controle van de hulpverwarming.
40 15 Ontdooiing: achterruit (linkerkant), spiegel (passagierszijde)
41 15 Ontdooiing: achterruit (rechterkant), spiegel (bestuurderszijde)
42 7,5 Controle-eenheid en ABS-sensor;

ESP-sensor;

Remlichtschakelaar.
43 30 Motor van de voorruitwisser
44 20 Sigarettenaansteker – 12 V aansluiting vooraan
45 7,5 Elektrische schakelaars voor ramen en spiegels (bestuurderszijde);

Elektrische ramen van de passagier.
46 – Niet gebruikt
47 20 Motor van het bestuurdersraam
48 20 Motor van het passagiersraam
49 7,5 Regen/lux sensor;

Audio-installatie;

Motor van het bestuurdersraam;

Alarm;

Bedieningselementen op het dashboard.
50 7,5 Airbagsysteem en gordelspanners
51 7,5 Tachograaf;

Cruise control;

Klimaatregeling.
52 7,5 Optionele voedingsrelais
53 7,5 Dashboard;

Achterlichten voor mistlampen.
Zekeringkast in de deurstijl

Toewijzing van de zekeringen in de zekeringkast van de deurstijl (2008)

Citroen Jumper – zekeringen – beschrijving

Nr Ampère [A] Beschrijving
54 – Niet gebruikt
55 15 Verwarmde stoelen
56 15 12 V aansluiting achter;

Sigarettenaansteker.
57 10 Ventilatie-/verwarmingsmotor onder de bestuurdersstoel
58 10 Knipperlichten
59 – Niet gebruikt
60 – Niet gebruikt
61 – Niet gebruikt
62 – Niet gebruikt
63 10 Programmeerschakelaar voor hulpverwarming
64 – Niet gebruikt
65 30 Programmeerventilator voor hulpverwarming

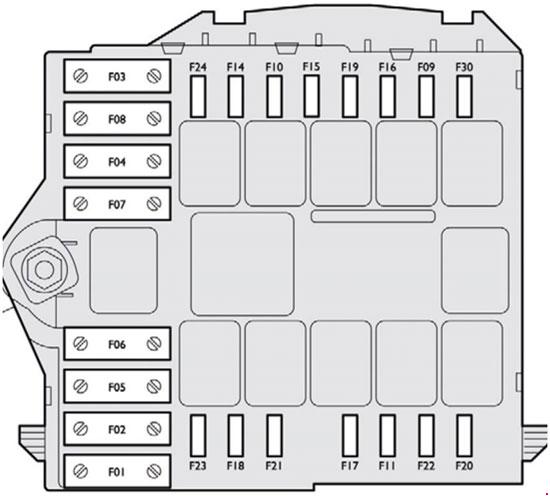

Motorruimte

Toewijzing van de zekeringen in de motorruimte (2008)

Leggere  Citroën C4 Picasso II (vanaf 2013) - batterij
Nr Ampère [A] Beschrijving
1 40 Voeding ABS/ESP-pomp
2 50 Voorverwarmingsunit voor diesel
3 30 Ontsteking
4 20 Programmeerverwarming
5 20 Programmeerbare relais voor controle van de hulpverwarming
6 40/60 Ventilatorgroep (hoge snelheid)
7 40/50 Ventilatorgroep (lage snelheid)
8 40 Airconditioning
9 20 Voorruitwaspomp
10 15 Claxon
11 7,5 Voorverwarmingsunit en relais voor diesel
14 7,5 Rechters dimlicht
15 7,5 Linkers dimlicht
16 7,5 Motorcontrole-eenheid
17 10 Motorcontrole-eenheid
18 7,5 Motorcontrole-eenheid
19 7,5 Airconditioningcompressor
20 30 Was- en koplampenpomp
21 15 Voeding brandstofpomp
22 30 Voeding ABS/ESP elektromagnetische kleppen
23 – Niet gebruikt
24 15 Extra schakelpaneel – bediening en inklappen van de buitenspiegels (schakelaar aan)
30 15 Ontdooiing van de buitenspiegels

2011, 2012

Dashboard

Toewijzing van de zekeringen in de zekeringkast van het dashboard (2011-2012 (Verenigd Koninkrijk))

Nr Ampère [A] Beschrijving
12 7,5 Rechters dimlicht
13 7,5 Linkers dimlicht
31 5 Voeding van de relais
32 7,5 Interieurverlichting
33 20 Batterijsensor
34 20 Interieurverlichting van de minibus;

Gevarendriehoek.
36 10 Audio-systeem;

Diagnose aansluiting;

Alarm sirene;

Programmeerbare controle van de hulpverwarming;

Klimaatregeling;

Tachograaf;

Batterij.
37 7,5 Remlichtschakelaar;

Derde remlicht;

Dashboard.
38 20 Centrale vergrendeling
42 5 Controller en ABS-sensor;

ASR-sensor;

ESP-sensor;

Remlichtschakelaar.
43 20 Motor van de voorruitwisser
47 20 Motor van het bestuurdersraam
48 20 Motor van het passagiersraam
49 5 Audio-systeem – bedieningselementen op het dashboard
50 7,5 Airbagsysteem en gordelspanners
51 5 Tachograaf;

Cruise control;

Klimaatregeling;

Achteruitrijlichten;

Water sensor in diesel.
53 7,5 Instrumentenpaneel
89 – Niet gebruikt
90 7,5 Linkers dimlicht
91 7,5 Rechters dimlicht
92 7,5 Linkers mistlamp
93 7,5 Rechters mistlamp
Zekeringkast in de deurstijl

Toewijzing van de zekeringen in de zekeringkast van de deurstijl (2011, 2012)

Leggere  Citroen Jumpy I (1994-2006) - batterij
Nr Ampère [A] Beschrijving
54 – Niet gebruikt
55 15 Verwarmde stoelen
56 15 12 V aansluiting
57 10 Programmeerbare hulpverwarming
58 15 Ontdooiing: linker achterpaneel
59 15 Ontdooiing: rechter achterpaneel
60 – Niet gebruikt
61 – Niet gebruikt
62 – Niet gebruikt
63 10 Extra controle voor de achterpassagier
64 – Niet gebruikt
65 30 Programmeerventilator voor de achterpassagier
Motorruimte

Toewijzing van de zekeringen in de motorruimte (2016)

Nr Ampère [A] Beschrijving
1 40 Voeding ABS-pomp
2 50 Voorverwarmingsmodule voor diesel
3 30 Ontsteking
4 40 Brandstofverwarmer
5 20/50 Cabineventilatie met programmeerbare hulpverwarming (+batterij)
6 40/60 Maximale snelheid van de cabineventilator (+batterij)
7 40/50/60 Minimale snelheid van de cabineventilator (+batterij)
8 40 Cabineventilatorgroep (aansteking +)
9 15 12 V aansluiting achter (+batterij)
10 15 Claxon
11 – Niet gebruikt
14 15 12 V aansluiting vooraan (+batterij)
15 15 Sigarettenaansteker (+batterij)
16 – Niet gebruikt
17 – Niet gebruikt
18 7,5 Motorcontrole-eenheid (+batterij)
19 7,5 Airconditioningcompressor
20 30 Was- en koplampenpomp
21 15 Voeding brandstofpomp
22 – Niet gebruikt
23 30 ABS elektromagnetische kleppen
24 7,5 Extra schakelpaneel – bediening en inklappen van de buitenspiegels (aansteking +)
30 15 Verwarming van de buitenspiegels

Citroen Jumper – schema van de zekering

Productiejaar: 2019, 2020, 2021.

Zekeringen voor sigarettenaansteker (voedingspunten) in de Citroen Jumper zijn zekeringen 15 in de zekeringkast in de motorruimte.

In het voertuig zijn er drie zekeringkasten: in het dashboard aan de linkerkant, in de deurstijl aan de rechterkant en in de motorruimte.

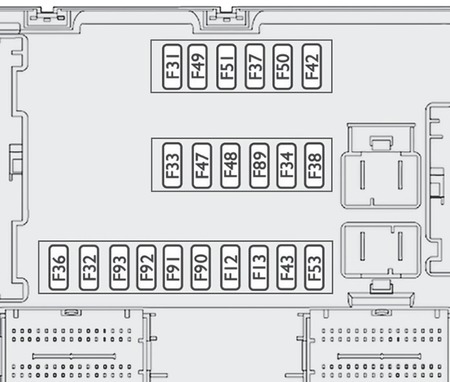

Zekeringen aan de linkerkant van het dashboard

NummerAmpère [A]Beschrijving
127,5Rechters dimlicht
137,5Linkers dimlicht
327,5Interieurverlichting (+ batterij)
347,5Interieurverlichting Minibus; Noodverlichting.
3610Audio-systeem; Klimaatregeling; Alarm; Tachograaf; Batterij ontkoppelcomputer; Programmeerbare hulpverwarming (+ batterij).
377,5Remlichtschakelaar; Derde remlicht; Dashboard (+ sleutel).
3820Centrale vergrendeling (+ batterij)
425ABS-systeem sensor en computer; ASR-systeem sensor; DSC-systeem sensor; Remlichtschakelaar.
4320Motor van de voorruitwisser (+ sleutel)
4720Motor van het bestuurdersraam
4820Motor van het passagiersraam
495Parkeerassistent computer; Audio-systeem; Stuurknoppen; Centrale en zijbedieningselementen; Extra bedieningspaneel; Batterij ontkoppelcomputer (+ sleutel).
507,5Airbagsysteem en gordelspanners
515Tachograaf; Stuurhulp computer; Klimaatregeling; Achteruitrijlichten; Water sensor in diesel; Debietmeter (+ sleutel).
537,5Dashboard (+ batterij)
907,5Linkers dimlicht
917,5Rechters dimlicht
927,5Linkers mistlamp
937,5Rechters mistlamp

Zekeringen in de rechter deurstijl

NummerAmpère [A]Beschrijving
5515Verwarming van de stoelen
561512 V aansluiting nabij de achterpassagiersstoel
5710Extra verwarming onder de stoel
5815Ontdooiing van de achterruit links
5915Ontdooiing van de achterruit rechts
6310Controle van de extra verwarming voor de achterpassagier
6530Ventilator van de extra verwarming voor de achterpassagier

Zekeringen in de motorruimte

NummerAmpère [A]Beschrijving
140Voeding van de ABS-systeem pomp
250Module van het gloeisysteem
330Ontstekingssleutel; Startmotor.
440Brandstofverwarmer
520/50Cabineventilatie met programmeerbare hulpverwarming (+ batterij)
640/60Module van de cabineventilator – maximale snelheid (+ batterij)
740/50/60Module van de cabineventilator – minimale snelheid (+ batterij)
840Module van de cabineventilator (+ sleutel)
91512 V aansluiting achter (+ batterij)
1015Claxon
141512 V aansluiting vooraan (+ batterij)
1515Sigarettenaansteker (+ batterij)
197,5Airconditioningcompressor
2030Was- en koplampenpomp
2115Voeding van de brandstofpomp
2330Elektromagnetische kleppen van het ABS-systeem
247,5Extra schakelpaneel – bediening en inklappen van de buitenspiegels (+ sleutel)
3015Ontdooiing van de buitenspiegels
