| F03 |
60 A geel |
– |
Radiator ventilator — indien aanwezig |
| F05 |
40 A groen |
– |
Compressorpomp luchtvering — indien aanwezig |
| F06 |
40 A groen |
– |
Antiblokkeerrem |
| F07 |
30 Amp Roze |
– |
Elektromagneet van de startmotor |
|
|
| F09 |
30 Amp Roze |
– |
Verwarming diesel (alleen dieselmotor)/vacuum rempomp |
| F10 |
40 A groen |
– |
CBC #2/Externe verlichting |
| F11 |
30 Amp Roze |
– |
Aanhanger elektrische rem — afhankelijk van de uitrusting |
| F12 |
40 A groen |
– |
CBC #3/Voeding blokken |
| F13 |
40 A groen |
– |
Voorkant motor ventilator |
| F14 |
40 A groen |
– |
Carrosserie controle #4/Externe verlichting #1 |
| F15 |
40 A groen |
– |
Radiator koelmiddel LTR (indien aanwezig) |
| F 16 |
– |
– |
Reserve |
| F17 |
30 Amp Roze |
– |
Hoofdsteun verlichting — indien aanwezig |
| F18 |
– |
– |
Reserve |
| F19 |
20 A blauw |
– |
Poggiatesta elektromagneet — indien aanwezig |
| F20 |
30 Amp Roze |
– |
Deurmodule passagier |
| F21 |
– |
– |
Reserve |
| F22 |
20 A blauw |
– |
Motor controle module/Voeding module* |
| F23 |
30 Amp Roze |
– |
CBC #1/Interne verlichting |
|
|
| F24 |
30 Amp Roze |
– |
Deurmodule bestuurder |
| F25 |
30 Amp Roze |
– |
Voorruitwisser |
| F26 |
30 Amp Roze |
– |
Antiblokkeerrem/module stabiliteitscontrole/ventielen |
| F27 |
– |
– |
Reserve |
| F28 |
20 A blauw |
– |
Achteruitrijlichten aanhanger — indien aanwezig |
| F29 |
20 A blauw |
– |
Parkeerlichten voor aanhanger — indien aanwezig |
| F30 |
30 Amp Roze |
– |
Trekhaak (stekker) / trekhaak (afzonderlijke elektrische rem) / trekhaak (BUX) — afhankelijk van de uitrusting |
| F31 |
– |
– |
Reserve |
| F32 |
30 Amp Roze |
– |
DTCM |
| F33 |
– |
– |
Reserve |
| F34 |
30 Amp Roze |
– |
ELSD* |
| F35 |
30 Amp Roze |
– |
Zonnepaneel — indien aanwezig |
| F36 |
30 Amp Roze |
– |
EBL |
| F37 |
25 A Natuurlijk |
– |
Achterste ventilatormotor HVAC — indien aanwezig |
| F38 |
30 Amp Roze |
– |
Inverter 115 V AC — indien aanwezig |
| F39 |
30 Amp Roze |
– |
Elektrische achterklep — indien aanwezig |
|
|
| F40 |
– |
10 A rood |
Dagrijverlichting/lampen afstellen |
| F41 |
– |
– |
Reserve |
| F42 |
– |
20 A geel |
Toeter |
| F43 |
– |
– |
Reserve |
| F44 |
– |
10 A rood |
Diagnosepoort |
| F45 |
– |
5 A Tan |
Cybersecurity MOD |
| F46 |
– |
– |
Reserve |
| F47 |
– |
– |
Reserve |
| F48 |
– |
– |
Reserve |
| F49 |
– |
10 A rood |
ICS / HVAC |
| F50 |
– |
20 A geel |
ELSD * |
| F51 |
– |
15 A blauw |
KIN/RF HUB/stuurslot * |
| F52 |
– |
– |
Reserve |
| F53 |
– |
20 A geel |
Trekhaak – verlichting/stoplichten links — indien aanwezig |
|
|
| F54 |
– |
– |
Reserve |
| F55 |
– |
– |
Reserve |
| F56 |
– |
– |
Reserve |
| F57 |
– |
– |
Reserve |
| F58 |
– |
15 A blauw |
HID koplampen links — indien aanwezig |
| F59 |
– |
10 A rood |
SCR pomp relais — indien aanwezig |
| F60 |
– |
15 A blauw |
Transmissie controle module |
| F61 |
– |
10 A rood |
Sensormodule PM |
| F62 |
– |
10 A rood |
Airconditioning koppeling |
| F63 |
– |
20 A geel |
Ontstekingsspoelen / Condensatoren van de ontstekingsspoelen / Actuator van de korte slagklep — afhankelijk van de uitrusting (Gas) Ureum verwarming (Diesel) |
| F64 |
– |
25 A Natuurlijk |
Brandstofinjectoren / PCM |
| F65 |
– |
– |
Reserve |
| F66 |
– |
10 A rood |
Zekering voor zonnedak / regensensor / binnenspiegel / USB-poort / DSCR / DTV — afhankelijk van de uitrusting |
| F67 |
– |
15 A blauw |
CD/DVD/USB-oplaadpoort |
| F68 |
– |
20 A geel |
Achterruitwisser motor |
| F69 |
– |
15 A blauw |
Spotlight kanaal — indien aanwezig |
| F70 |
– |
20 A geel |
Brandstofpomp motor |
|
|
| F71 |
– |
30 A groen |
Versterker / ANCM — indien aanwezig |
| F72 |
– |
10 A rood |
ECM/PCM |
| F73 |
– |
15 A blauw |
HID koplampen rechts — indien aanwezig |
| F74 |
– |
– |
Reserve |
| F75 |
– |
10 A rood |
Dual battery control — indien aanwezig |
| F76 |
– |
10 A rood |
ABS |
| F77 |
– |
10 A rood |
Systeem controle transmissie/ELSD — afhankelijk van de uitrusting |
| F78 |
– |
10 A rood |
Motor controle module (ECM)/elektrische stuurbekrachtiging (EPS)/PCM |
| F79 |
– |
– |
Reserve |
| F80 |
– |
10 A rood |
Universele garage deurmechanisme/module antifurto — afhankelijk van de uitrusting/sirene — afhankelijk van de uitrusting |
| F81 |
– |
20 A geel |
Achterlichten/stoplichten aanhanger rechts — indien aanwezig |
| F82 |
– |
10 A rood |
Stuurkolom controle module/cruise control — afhankelijk van de uitrusting |
| F83 |
– |
10 A rood |
Brandstofklep |
| F84 |
– |
15 A blauw |
Instrumentencluster |
| F85 |
– |
10 A rood |
Airbag module |
| F86 |
– |
10 A rood |
Airbag module |
| F87 |
– |
10 A rood |
Luchtvering — indien aanwezig |
|
|
| F88 |
– |
15 A blauw |
Instrumentencluster/SGW/ITBM — indien aanwezig |
| F90/F91 |
– |
20 A geel |
Voeding aansluiting (achterste zitplaatsen) naar keuze |
| F92 |
– |
10 A rood |
Achterconsole verlichting — indien aanwezig |
| F93 |
– |
20 A geel |
Aansteeklamp |
| F94 |
– |
10 A rood |
Versnellingsbak module/overdrachtskast |
| F95 |
– |
10 A rood |
Achteruitrijcamera/sensor dode hoek — indien aanwezig |
| F96 |
– |
10 A rood |
Achterste verwarmingsschakelaar — indien aanwezig |
| F97 |
– |
20 A geel |
Verwarmde achterstoelen/verwarmd stuurwiel — indien aanwezig |
| F98 |
– |

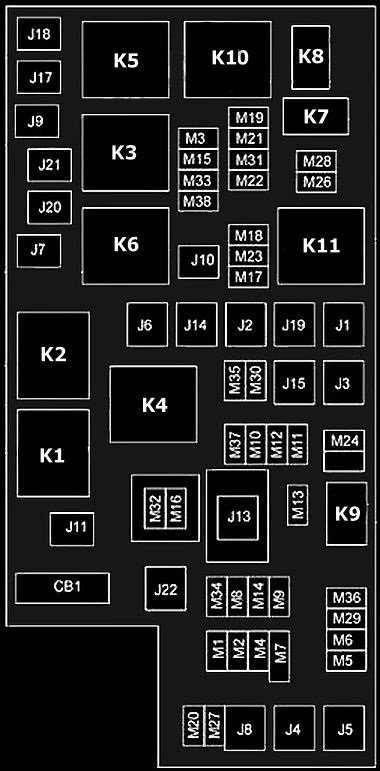

Zekeringenschema en relais – Dodge Durango
Betreft nieuwe voertuigen in de jaren:
2011, 2012, 2013.
Geïntegreerde Voedingsmodule
De beschrijving van elke zekering en component kan op het interne deksel zijn gedrukt, anders is het nummer van de sleuf van elke zekering op het interne deksel gedrukt.
| Sleuf |
Fusible cartridge |
Mini fuse |
Beschrijving |
| J01 |
40 A groen |
|
Luchtvering |
| J02 |
30 Amp Roze |
|
Actuator module achterklep |
| J03 |
30 Amp Roze |
|
Trekhaak |
| J04 |
25 Amp Natuurlijk |
|
Deurmodule bestuurder |
| J05 |
25 Amp Natuurlijk |
|
Deurmodule passagier |
| J06 |
40 A groen |
|
Antiblokkeerrem/premodule stabiliteitscontrole |
| J07 |
30 Amp Roze |
|
Antiblokkeerremventiel/stabiliteitscontrolesysteem |
|
|
| J08 |
40 A groen |
|
Elektrisch zitje |
| J09 |
30 Amp Roze |
|
Elektrische rem |
| J10 |
30 Amp Roze |
|
Contact relais ruitenwisser koplampen |
| J11 |
30 Amp Roze |
|
Transmissie controle module |
| J12 |
30 Amp Roze |
|
Achterruitwisser |
| J13 |
60 A geel |
|
Afname na uitschakeling van de hoofdontsteking (IOD) |
| J14 |
20 A blauw |
|
Trekhaakverlichting/parkeerlampen |
| J15 |
40 A groen |
|
Voorkant ventilator/ventilator interieur |
| J17 |
40 A groen |
|
Elektromagneet van de startmotor |
| J18 |
20 A blauw |
|
Transmissie controle module/transmissie module controle stroom |
| J19 |
60 A geel |
|
Hoog/laag radiator ventilator motor |
| J20 |
30 Amp Roze |
|
Voorruitwisser |
| J21 |
20 A blauw |
|
Voor/achter ruitenwisser controle |
| J22 |
25 Amp Natuurlijk |
|
Zonnepaneel module |
| M1 |
|
15 A blauw |
Stoplicht |
| M2 |
|
20 A geel |
Elektronisch differentieel met beperkte slip/luchtvering |
| M3 |
|
20 A geel |
Ontgrendel relais/dRL achterklep |
| M5 |
|
25 Amp Natuurlijk |
Inverter 115 V AC |
| M6 |
|
20 A geel |
Regen sensor/aansteker |
| M7 |
|
20 A geel |
Voeding aansluiting nr. 2 (schakelbaar) |
|
|
| M8 |
|
20 A geel |
Verwarmde voorstoelen en stuurwiel |
| M9 |
|
20 A geel |
Verwarmde achterstoelen |
| M10 |
|
15 A blauw |
Video/universele garage deurmechanisme |
| M11 |
|
10 A rood |
Verwarming, ventilatie en airconditioning (klimaatbeheersingssysteem) |
| M12 |
|
30 A groen |
Radio/versterker |
| M13 |
|
20 A geel |
Instrumentencluster |
| M14 |
|
20 A geel |
Achteruitrijcamera |
| M15 |
|
20 A geel |
Module(s) voor elektrische stoelen/adaptieve cruise control/audio telematica/dagrijverlichting relais/luchtvering module/set van indicatoren |
| M16 |
|
10 A rood |
Controleur van passagiersveiligheidssystemen |
| M18 |
|
15 A blauw |
Stoplicht (2012, 2013) |
| M19 |
|
25 Amp Natuurlijk |
Automatische uitschakeling 1 en 2 |
| M20 |
|
15 A blauw |
Instrumentencluster |
| M21 |
|
20 A geel |
Automatische uitschakeling 3 |
| M22 |
|
10 A rood |
Toeter (laag/hoog) — rechts |
|
|
| M23 |
|
10 A rood |
Toeter (laag/hoog) — links |
| M24 |
|
25 Amp Natuurlijk |
Achterruitenwisser |
| M25 |
|
20 A geel |
Motoruitgang brandstofpomp/brandstofliftpomp (alleen export) |
| M26 |
|
10 A rood |
Schakelaars bank bestuurder |
| M27 |
|
10 A rood |
Ontstekingsschakelaar/wireless control module/zonder sleutel toegang module |
| M28 |
|
15 A blauw |
Transmissie controle module/transmissie controle module sensor |
| M29 |
|
10 A rood |
Bandenspanning monitor |
| M30 |
|
15 A blauw |
Diagnose connector J1962 |
| M31 |
|
20 A geel |
Reserve lampen |
| M32 |
|
10 A rood |
Controleur van passagiersveiligheidssystemen |
| M33 |
|
10 A rood |
Transmissie controle module/transmissie controle module sensor |
| M34 |
|
10 A rood |
Parkeerhulp module/klimaatbeheersysteem/sensor infrarood/kompas module |
| M35 |
|
15 A blauw |
Achterlichten links |
| M36 |
|
20 A geel |
Voeding aansluiting |
| M37 |
|
10 A rood |
Antiblokkeerrem/ESP/stoplicht sensor |
| M38 |
|
25 Amp Natuurlijk |
Alle sloten en deurontgrendeling |
|
|

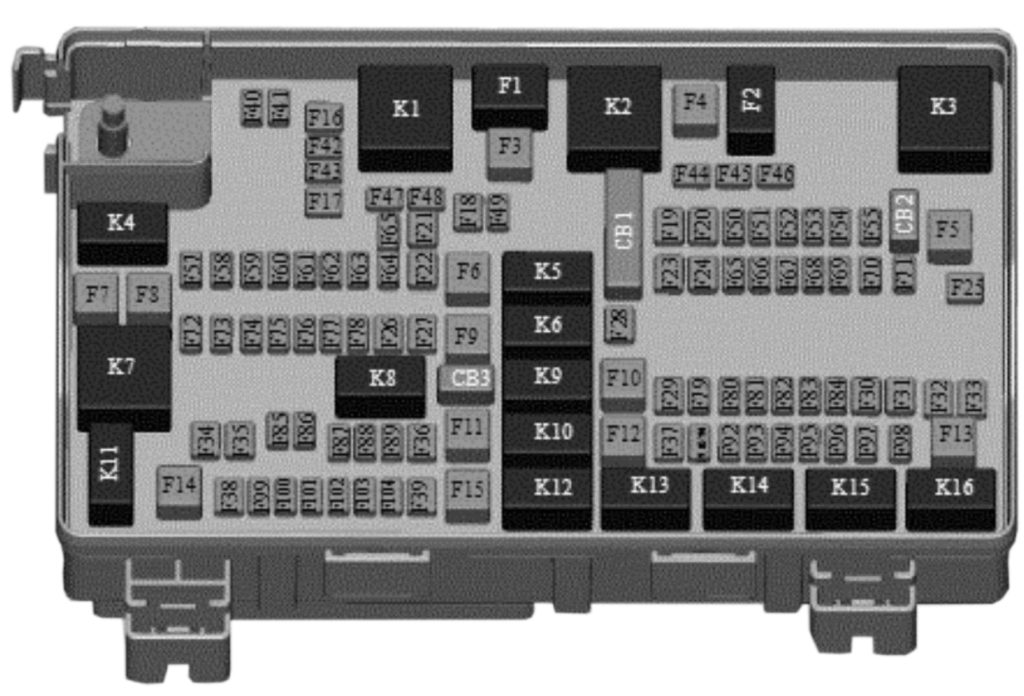

Zekeringenschema en relais – Dodge Durango
Betreft nieuwe voertuigen in de jaren:
2014.
Voedingsdistributiecentrum
De beschrijving van elke zekering en component kan op het interne deksel zijn gedrukt, anders is het nummer van de sleuf van elke zekering op het interne deksel gedrukt.
| Sleuf |
Fusible cartridge |
Micro fuse |
Beschrijving |
| F03 |
60 A geel |
|
Radiator ventilator |
| F05 |
40 A groen |
|
Compressorpomp luchtvering — indien aanwezig |
| F06 |
40 A groen |
|
Antiblokkeerrem/premodule stabiliteitscontrole |
| F07 |
40 A groen |
|
Elektromagneet van de startmotor |
| F08 |
40 A groen |
|
Emissiesensoren (alleen dieselmotor) |
| F09 |
40 A groen |
|
Verwarming diesel (alleen dieselmotor) |
| F10 |
40 A groen |
|
Carrosserie controle/Externe verlichting #2 |
| F11 |
30 Amp Roze |
|
Elektrische rem voor aanhanger — afhankelijk van de uitrusting |
| F12 |
40 A groen |
|
Carrosserie controle #3/Interne verlichting |
| F13 |
40 A groen |
|
Voorkant motor ventilator |
| F14 |
40 A groen |
|
Carrosserie controle #4/Voeding blokken |
| F17 |
30 Amp Roze |
|
Hoofdsteun ontgrendeling – indien aanwezig |
| F20 |
30 Amp Roze |
|
Deurmodule passagier |
| F22 |
20 A blauw |
|
Motor controle module |
| F23 |
30 Amp Roze |
|
Carrosserie controle #1 |
| F24 |
30 Amp Roze |
|
Deurmodule bestuurder |
| F25 |
30 Amp Roze |
|
Voorruitwisser |
| F26 |
30 Amp Roze |
|
Antiblokkeerrem/module stabiliteitscontrole/ventielen |
| F28 |
20 A blauw |
|
Achteruitrijlichten aanhanger — indien aanwezig |
|
|
| F29 |
20 A blauw |
|
Parkeerlichten voor aanhanger — indien aanwezig |
| F30 |
30 Amp Roze |
|
Bij de trekhaak van de aanhanger – indien aanwezig |
| F32 |
30 Amp Roze |
|
Systeem controle module |
| F34 |
30 Amp Roze |
|
Differentiële slip controle |
| F35 |
30 Amp Roze |
|
Zonnepaneel — indien aanwezig |
| F36 |
30 Amp Roze |
|
Achterruitverwarming |
| F37 |
25 A Natuurlijk |
|
Achterste ventilatormotor — indien aanwezig |
| F38 |
30 Amp Roze |
|
Inverter 115 V AC — indien aanwezig |
| F39 |
30 Amp Roze |
|
Elektrische achterklep — indien aanwezig |
| F40 |
|
10 A rood |
Dagrijverlichting |
| F42 |
|
20 A geel |
Toeter |
| F44 |
|
10 A rood |
Diagnosepoort |
| F46 |
|
10 A rood |
Bandenspanningmonitor — indien aanwezig |
| F49 |
|
10 A rood |
Geïntegreerde centrale eenheid / klimaatbeheersing |
| F50 |
|
20 A geel |
Luchtvering controle module — indien aanwezig |
| F51 |
|
10 A rood |
Ontstekingsmodule / zonder sleutel toegang / stuurslot module |
| F52 |
|
5 A Tan |
Batterijsensor |
| F53 |
|
20 A geel |
Trekhaak — verlichting/stoplichten links — indien aanwezig |
|
|
| F56 |
|
15 A blauw |
Aanvullende inhoud (alleen dieselmotor) |
| F57 |
|
15 A blauw |
Versnellingsbak |
| F59 |
|
10 A rood |
Reinigingspomp (alleen dieselmotor) |
| F60 |
|
15 A blauw |
Transmissie controle module |
| F62 |
|
10 A rood |
Airconditioning koppeling |
| F63 |
|
20 A geel |
Ontstekingsspoelen (gas), ureum verwarming (diesel) |
| F64 |
|
25 Amp Natuurlijk |
Brandstofinjectoren / tractiesysteem |
| F66 |
|
10 A rood |
Zekering voor zonnedak / regensensor / binnenspiegel / USB-poort / DSCR / DTV — afhankelijk van de uitrusting |
| F67 |
|
15 A blauw |
CD/DVD/USB-oplaadpoort |
| F68 |
|
20 A geel |
Achterruitwisser motor |
| F70 |
|
20 A geel |
Brandstofpomp motor |
| F71 |
|
30 A groen |
Audio versterker |
|
|
| F73 |
|
15 A blauw |
HID koplampen rechts |
| F74 |
|
20 A geel |
Vacuum rempomp — indien aanwezig |
| F76 |
|
10 A rood |
Antiblokkeerrem/ESP |
| F77 |
|
10 A rood |
Systeem controle transmissie/modulus voor asontkoppeling |
| F78 |
|
10 A rood |
Motor controle module/elektrische stuurbekrachtiging — afhankelijk van de uitrusting |
| F80 |
|
10 A rood |
Universele garage deurmechanisme/module antifurto |
| F81 |
|
20 A geel |
Achterlichten/stoplichten aanhanger rechts |
| F82 |
|
10 A rood |
Stuurkolom controle module/cruise control |
| F83 |
|
10 A rood |
Brandstofklep |
| F84 |
|
15 A blauw |
Instrumentencluster |
| F85 |
|
10 A rood |
Airbag module |
| F86 |
|
10 A rood |
Airbag module |
| F87 |
|
10 A rood |
Luchtvering — indien aanwezig |
| F88 |
|
15 A blauw |
Instrumentencluster |
| F90/F91 |
|
20 A geel |
Voeding aansluiting (achterste zitplaatsen) naar keuze |
| F92 |
|
10 A rood |
Achterconsole verlichting — indien aanwezig |
| F93 |
|
20 A geel |
Aansteeklamp |
| F94 |
|
10 A rood |
Versnellingsbak module/overdrachtskast |
| F95 |
|
10 A rood |
Achteruitrijcamera/parkhulp |
| F96 |
|
10 A rood |
Achterste verwarmingsschakelaar — indien aanwezig |
| F97 |
|
25 Amp Natuurlijk |
Verwarmde achterstoelen en verwarmd stuurwiel — afhankelijk van de uitrusting |
| F98 |
|
25 Amp Natuurlijk |
Verwarmde voorstoelen — indien aanwezig |
| F99 |
|
10 A rood |
Klimaatregeling/module voor rijhulpsystemen |
| F100 |
|
10 A rood |
Actieve demping — indien aanwezig |
| F101 |
|
15 A blauw |
Electrochromatisch spiegel/intelligente koplampen — indien aanwezig |
|
|
| F103 |
|
10 A rood |
Verwarming van het interieur (alleen dieselmotor) |
| F104 |
|
20 A geel |
Voedingspoorten (dashboard/centrumconsole) |
Zekeringenschema en relais – Dodge Durango
Betreft nieuwe voertuigen in de jaren:
2020.
Voedingsdistributiecentrum
De beschrijving van elke zekering en component kan op het interne deksel zijn gedrukt, anders is het nummer van de sleuf van elke zekering op het interne deksel gedrukt.
| Sleuf |
Fusible cartridge |
Micro fuse |
Beschrijving |
| F03 |
60 A geel |
– |
Radiator ventilator — indien aanwezig |
| F05 |
40 A groen |
– |
Compressorpomp luchtvering — indien aanwezig |
| F06 |
40 A groen |
– |
Antiblokkeerrem |
| F07 |
30 Amp Roze |
– |
Elektromagneet van de startmotor |
| F09 |
30 Amp Roze |
– |
Verwarming diesel (alleen dieselmotor)/vacuum rempomp |
| F10 |
40 A groen |
– |
CBC #2/Externe verlichting |
| F11 |
30 Amp Roze |
– |
Aanhanger elektrische rem — afhankelijk van de uitrusting |
| F12 |
40 A groen |
– |
CBC #3/Voeding blokken |
| F13 |
40 A groen |
– |
Voorkant motor ventilator |
| F14 |
40 A groen |
– |
Carrosserie controle #4/Externe verlichting #1 |
| F15 |
40 A groen |
– |
Radiator koelmiddel LTR (indien aanwezig) |
| F 16 |
– |
– |
Reserve |
| F17 |
30 Amp Roze |
– |
Hoofdsteun verlichting — indien aanwezig |
| F18 |
– |
– |
Reserve |
| F19 |
20 A blauw |
– |
Poggiatesta elektromagneet — indien aanwezig |
| F20 |
30 Amp Roze |
– |
Deurmodule passagier |
| F21 |
– |
– |
Reserve |
|
|
| F22 |
20 A blauw |
– |
Motor controle module/Voeding module* |
| F23 |
30 Amp Roze |
– |
CBC #1/Interne verlichting |
| F24 |
30 Amp Roze |
– |
Deurmodule bestuurder |
| F25 |
30 Amp Roze |
– |
Voorruitwisser |
| F26 |
30 Amp Roze |
– |
Antiblokkeerrem/module stabiliteitscontrole/ventielen |
| F27 |
– |
– |
Reserve |
| F28 |
20 A blauw |
– |
Achteruitrijlichten aanhanger — indien aanwezig |
| F29 |
20 A blauw |
– |
Parkeerlichten voor aanhanger — indien aanwezig |
| F30 |
30 Amp Roze |
– |
Trekhaak (stekker) / trekhaak (afzonderlijke elektrische rem) / trekhaak (BUX) — afhankelijk van de uitrusting |
| F31 |
– |
– |
Reserve |
| F32 |
30 Amp Roze |
– |
DTCM |
| F33 |
– |
– |
Reserve |
| F34 |
30 Amp Roze |
– |
ELSD* |
| F35 |
30 Amp Roze |
– |
Zonnepaneel — indien aanwezig |
| F36 |
30 Amp Roze |
– |
EBL |
| F37 |
25 A Natuurlijk |
– |
Achterste ventilatormotor HVAC — indien aanwezig |
| F38 |
30 Amp Roze |
– |
Inverter 115 V AC — indien aanwezig |
| F39 |
30 Amp Roze |
– |
Elektrische achterklep — indien aanwezig |
| F40 |
– |
10 A rood |
Dagrijverlichting/lampen afstellen |
| F41 |
– |
– |
Reserve |
| F42 |
– |
20 A geel |
Toeter |
| F43 |
– |
– |
Reserve |
| F44 |
– |
10 A rood |
Diagnosepoort |
| F45 |
– |
5 A Tan |
Cybersecurity MOD |
| F46 |
– |
– |
Reserve |
|
|
| F47 |
– |
– |
Reserve |
| F48 |
– |
– |
Reserve |
| F49 |
– |
10 A rood |
ICS / HVAC |
| F50 |
– |
20 A geel |
ELSD * |
| F51 |
– |
15 A blauw |
KIN/RF HUB/stuurslot * |
| F52 |
– |
– |
Reserve |
| F53 |
– |
20 A geel |
Trekhaak – verlichting/stoplichten links — indien aanwezig |
| F54 |
– |
– |
Reserve |
| F55 |
– |
– |
Reserve |
| F56 |
– |
– |
Reserve |
| F57 |
– |
– |
Reserve |
| F58 |
– |
15 A blauw |
HID koplampen links — indien aanwezig |
| F59 |
– |
10 A rood |
SCR pomp relais — indien aanwezig |
| F60 |
– |
15 A blauw |
Transmissie controle module |
| F61 |
– |
10 A rood |
Sensormodule PM |
| F62 |
– |
10 A rood |
Airconditioning koppeling |
| F63 |
– |
20 A geel |
Ontstekingsspoelen / Condensatoren van de ontstekingsspoelen / Actuator van de korte slagklep — afhankelijk van de uitrusting (Gas) Ureum verwarming (Diesel) |
| F64 |
– |
25 A Natuurlijk |
Brandstofinjectoren / PCM |
| F65 |
– |
– |
Reserve |
| F66 |
– |
10 A rood |
Zekering voor zonnedak / regensensor / binnenspiegel / USB-poort / DSCR / DTV — afhankelijk van de uitrusting |
| F67 |
– |
15 A blauw |
CD/DVD/USB-oplaadpoort |
| F68 |
– |
20 A geel |
Achterruitwisser motor |
| F69 |
– |
15 A blauw |
Spotlight kanaal — indien aanwezig |
| F70 |
– |
20 A geel |
Brandstofpomp motor |
| F71 |
– |
30 A groen |
Versterker / ANCM — indien aanwezig |
| F72 |
– |
10 A rood |
ECM/PCM |
| F73 |
– |
15 A blauw |
HID koplampen rechts — indien aanwezig |
| F74 |
– |
– |
Reserve |
| F75 |
– |
10 A rood |
Dual battery control — indien aanwezig |
| F76 |
– |
10 A rood |
ABS |
| F77 |
– |
10 A rood |
Systeem controle transmissie/ELSD — afhankelijk van de uitrusting |
| F78 |
– |
10 A rood |
Motor controle module (ECM)/elektrische stuurbekrachtiging (EPS)/PCM |
| F79 |
– |
– |
Reserve |
| F80 |
– |
10 A rood |
Universele garage deurmechanisme/module antifurto — afhankelijk van de uitrusting/sirene — afhankelijk van de uitrusting |
| F81 |
– |
20 A geel |
Achterlichten/stoplichten aanhanger rechts — indien aanwezig |
| F82 |
– |
10 A rood |
Stuurkolom controle module/cruise control — afhankelijk van de uitrusting |
| F83 |
– |
10 A rood |
Brandstofklep |
| F84 |
– |
15 A blauw |
Instrumentencluster |
| F85 |
– |
10 A rood |
Airbag module |
| F86 |
– |
10 A rood |
Airbag module |
| F87 |
– |
10 A rood |
Luchtvering — indien aanwezig |
| F88 |
– |
15 A blauw |
Instrumentencluster/SGW/ITBM — indien aanwezig |
| F90/F91 |
– |
20 A geel |
Voeding aansluiting (achterste zitplaatsen) naar keuze |
| F92 |
– |
10 A rood |
Achterconsole verlichting — indien aanwezig |
| F93 |
– |
20 A geel |
Aansteeklamp |
| F94 |
– |
10 A rood |
Versnellingsbak module/overdrachtskast |
| F95 |
– |
10 A rood |
Achteruitrijcamera/sensor dode hoek — indien aanwezig |
| F96 |
– |
10 A rood |
Achterste verwarmingsschakelaar — indien aanwezig |
| F97 |
– |
20 A geel |
Verwarmde achterstoelen/verwarmd stuurwiel — indien aanwezig |
| F98 |
– |
Dodge Charger (LD) 7G
Dodge Charger (LX) 6G
Dodge Dart (2013-2016) – zekeringdoos
Dodge RAM 100, 150, 250, 350 (1981-1993) – zekeringdoos
Dodge Caravan (1996-2000) – zekeringdoos
Dodge Charger (2005-2010) – zekeringdoos
Dodge Journey (2009-2019) – zekeringdoos
Dodge Avenger (2008-2014) – zekeringkast
Jeroen van Vliet
Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's.
Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn.
Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.
| |
