Dodge Journey (2009-2019) – zekeringdoos
Schema van zekeringen en relais – Dodge Journey
Betreft nieuwe voertuigen in de jaren:
2009, 2010.
De zekeringen M6, M7 en M36 in de zekeringkast in de motorruimte zijn verantwoordelijk voor de sigarettenaansteker / de elektrische stopcontacten in de Dodge Journey.

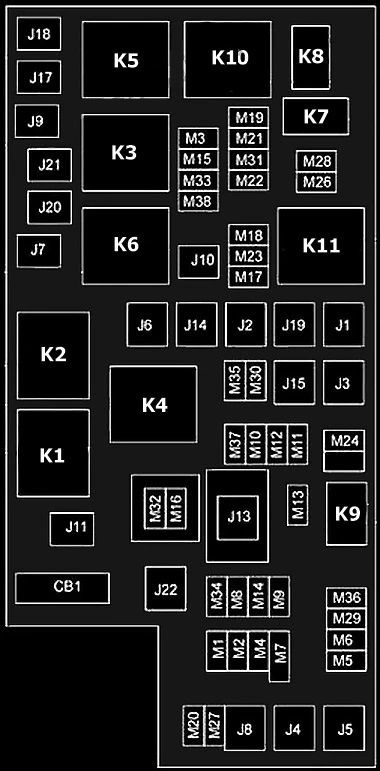

De geïntegreerde vermogensmodule (IPM) bevindt zich in de motorruimte nabij de luchtfilterassemblage.Een identificatielabel voor elk element kan worden gedrukt of geperst aan de binnenzijde van de afdekking.
| Ingang | Fusible cartridge | Mini fuse | Beschrijving | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J1 | 40 A groen | — | Elektrisch opklapbaar zitje | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J2 | 30 Amp Roze | — | Module van de distributiekast — indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J3 | 30 Amp Roze | — | Module van de achterdeuren | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J4 | 25 Amp Natuurlijk | — | Knooppunt van de bestuurdersdeur | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J5 | 25 Amp Natuurlijk | — | Knooppunt van de passagiersdeur | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J6 | 40 A groen | — | Antiblokkeersysteem (ABS) / Elektronisch Stabiliteitsprogramma (ESP) pomp | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J7 | 30 Amp Roze | — | Antiblokkeersysteem (ABS) / Elektronisch Stabiliteitsprogramma (ESP) klep | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J8 | 40 A groen | — | Elektrisch geheugen zitje — indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J9 | 40 A groen | — | Flex Fuel/PZEV motor – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J10 | 30 Amp Roze | — | (indien aanwezig) Koplampenwissers relais – (BUX), inlaat klep | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J11 | 30 Amp Roze | — | (indien aanwezig) Stabilizer/Thatchum beveiliging (BUX)/elektrische schuifdeuren | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J13 | 60 A geel | — | Afname na het uitschakelen van de motor (IOD) Hoofd | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J14 | 40 A groen | — | Elektrische verlichting (EBL) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J15 | 30 Amp Roze | — | Achter ventilator – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J17 | 40 A groen | — | Startmotor elektromagneet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J18 | 20 A blauw | — | NGC (module voor aandrijfsysteemcontrole)/transmissiebereik | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J19 | 60 A geel | — | Radiator ventilatormotor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J20 | 30 Amp Roze | — | Voorruitwissers hoog/laag | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J21 | 20 A blauw | — | Voor/achter sproeier | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J22 | 25 Amp Natuurlijk | Module van het schuifdak – indien aanwezig | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M1 | — | 15 A blauw | Centrale stoplicht gemonteerd boven (CHMSL) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M2 | — | 20 A geel | Trekhaak verlichting – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M3 | — | 20 A geel | Voor/achter as, AWD Mod | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M4 | — | 10 A rood | Trekhaak – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M5 | — | 25 Amp Natuurlijk | Vermogensomvormer — indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M6 | — | 20 A geel | Voeding nummer 1 / accessoires (ACC) Regen sensor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M7 | — | 20 A geel | Voeding nummer 2 (om batterij of accessoires (ACC) te kiezen) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M8 | — | 20 A geel | Verwarmde voorstoelen — indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M9 | — | 20 A geel | Verwarmde achterstoelen — indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M10 | — | 15 A blauw | Verlichting voor de voeten/module handsfree (HFM) – indien aanwezig, afstandsbediening – indien aanwezig, digitale satellietaudio-ontvanger (SDARS) – indien aanwezig, universeel garagedeuropener (UGDO) – indien aanwezig, verlichting voor de voeten, videosysteem (VES)™ – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M11 | — | 10 A rood | Automatische temperatuurregeling (ATC) — indien aanwezig, verlichting onder de motorkap | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M12 | — | 30 A groen | Radio, versterker (AMP) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M13 | — | 20 A geel | Cabine knooppunt (CCN), multifunctionele schakelaar/module sirene, ITM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M14 | — | 20 A geel | Trekhaak (BUX) — indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M15 | — | 20 A geel | Buitenspiegel met automatische dimfunctie — indien aanwezig, infraroodsensor (IR) — indien aanwezig, multifunctionele schakelaar, bandenspanningmonitoringssysteem (TPMS) — indien aanwezig, module van de distributiekast — indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M16 | — | 10 A rood | Passagiers immobilisatiecontroller (ORC)/ Passagiersclassificatiemodule (OCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M17 | — | 15 A blauw | Linker/zijdelingse parkeerindicator/achterlichten, nummerplaatverlichting | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M18 | — | 15 A blauw | Rechter/zijdelingse parkeerindicator/achterlichten | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M19 | — | 25 Amp Natuurlijk | Automatische uitschakeling (ASD) #1 en #2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M20 | — | 15 A blauw | Elektronisch voertuig informatiecentrum (EVIC) — afhankelijk van de uitrusting, interieurverlichting, stuurwiel schakelaars — afhankelijk van de uitrusting, schakelaar groep | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M21 | — | 20 A geel | Automatische uitschakeling (ASD) #3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M22 | — | 10 A rood | Rechter claxon | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M23 | — | 10 A rood | Linker claxon | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M24 | — | 25 Amp Natuurlijk | Achterruitwisser | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M25 | — | 20 A geel | Brandstofpomp/diesel brandstofliftpomp | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M26 | — | 10 A rood | Voeding schakelaar van de spiegel/Voeding schakelaar van de bestuurdersraam | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M27 | — | 10 A rood | Stuurkolom vergrendeling, draadloze ontsteking module (WIN)/PEM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M28 | — | 10 A rood | NGC (module voor aandrijfsysteemcontrole) / transmissie voeding (batt) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M29 | — | 10 A rood | Passagiersclassificatiemodule (OCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M30 | — | 15 A blauw | Wisser module / elektrisch opklapbare spiegel, J1962 Diag Feed | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M31 | — | 20 A geel | Reserve verlichting | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M32 | — | 10 A rood | Passagiers immobilisatiecontroller (ORC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M33 | — | 10 A rood | Voeding van de batterij NGC (module voor aandrijfsysteemcontrole)/TCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M34 | — | 10 A rood | Voedingsmodule, HVAC module, koplamp sproeiers, kompas module – indien aanwezig, zaklamp – indien aanwezig, ventilator RAD Diesel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M35 | — | 10 A rood | Verwarmde spiegels – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M36 | — | 20 A geel | Voeding nummer 3 (batterijen) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M37 | — | 10 A rood | Antiblokkeersysteem (ABS), Elektronisch Stabiliteitsprogramma (ESP), stoplicht schakelaar | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M38 | — | 25 Amp Natuurlijk | Motoren vergrendelen/ontgrendelen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K1 | — | — | Start/relais voor accessoires | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K2 | — | — | Ontstekingsstart relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K3 | — | — | Elektromagnetisch relais van de startmotor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K4 | — | — | Start/ontstekings relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K5 | — | — | (NGC) relais van de module voor aandrijfsysteemcontrole/PCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K6 | — | — | Relais van de elektrische verlichting (EBL) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K7 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K8 | — | — | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K9 | — | — | Achter ventilator relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K10 | — | — | ASD relais (voeding voor M19 en M21) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K11 | — | — | Laag snelheid radiator ventilator relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dodge Journey (2011-2019) – schema van de zekeringkast
Productiejaar: 2011, 2012, 2013, 2014, 2015, 2016, 2107, 2018 en 2019.
Interne zekeringen
Locatie van de zekeringkast
De interne zekeringkaart bevindt zich aan de passagierszijde onder het dashboard.

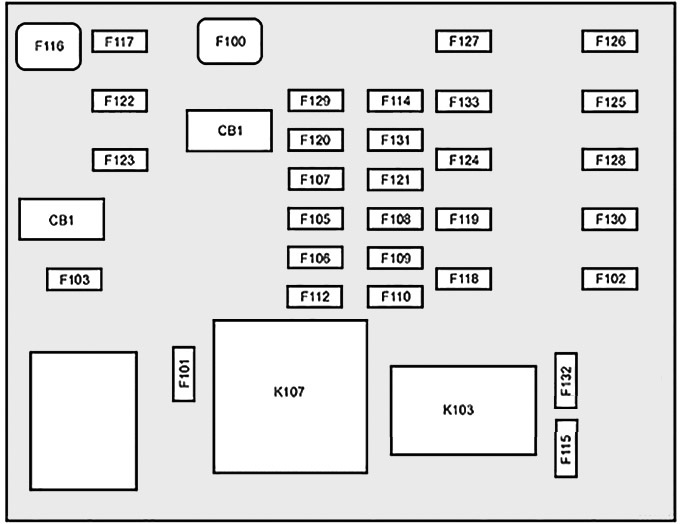

Schema van de zekeringkast
| Nr | Fusible cartridge | Mini-fusible | Beschrijving | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F100 | 30 A roze | – | 110V AC omvormer – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F101 | – | 10 A rood | Interne verlichting | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F102 | – | Geel 20 Amp | Sigarettenaansteker in het dashboard / achterste linker voedingscontact | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F103 | – | Geel 20 Amp | Voedingscontact in de console container;
Voedingscontact aan de achterkant van de console. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F105 | – | Geel 20 Amp | Verwarmde stoelen – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F106 | – | Geel 20 Amp | Achterste voedingscontact | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F107 | – | 10 A rood | Achteruitrijcamera – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F108 | – | 15 A blauw | Dashboard | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F109 | – | 10 A rood | Klimaatregeling / HVAC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F110 | – | 10 A rood | Passagiersveiligheidscontrole | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F112 | – | 10 A rood | Reserve | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F114 | – | Geel 20 Amp | Achterste ventilator / HVAC motor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F115 | – | Geel 20 Amp | Achterruitwisser motor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F116 | 30 A roze | – | Achterruitontdooiing (EBL) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F117 | – | 10 A rood | Verwarmde spiegels | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F118 | – | 10 A rood | Passagiersveiligheidscontrole | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F119 | – | 10 A rood | Stuurkolom controle module | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F120 | – | 10 A rood | Vierwielaandrijving – afhankelijk van de uitrusting | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F121 | – | 15 A blauw | Draadloze ontstekingsmodule | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F122 | – | 25 Amp Licht | Module van de bestuurdersdeur | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F123 | – | 25 Amp Licht | Module van de passagiersdeur | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F124 | – | 10 A rood | Spiegels | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F125 | – | 10 A rood | Stuurkolom controle module | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F126 | – | 25 Amp Licht | Audio versterker | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F127 | – | Geel 20 Amp | Trekhaak verlichting – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F128 | – | 15 A blauw | Radio | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F129 | – | 15 A blauw | Video / DVD – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F130 | – | 15 A blauw | Klimaatregeling / dashboard | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F131 | – | 10 A rood | Passagiershulp / Handsfree systeem – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F132 | – | 10 A rood | Bandenspanning module | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F133 | – | 10 A rood | Cyber Security Gateway – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringen onder de motorkap (voedingsdistributiecentrum)
Locatie van de zekeringkast
Het voedingsdistributiecentrum (PDC) bevindt zich in de motorruimte.
Het identificatielabel van elk element is gedrukt aan de binnenzijde van het deksel.

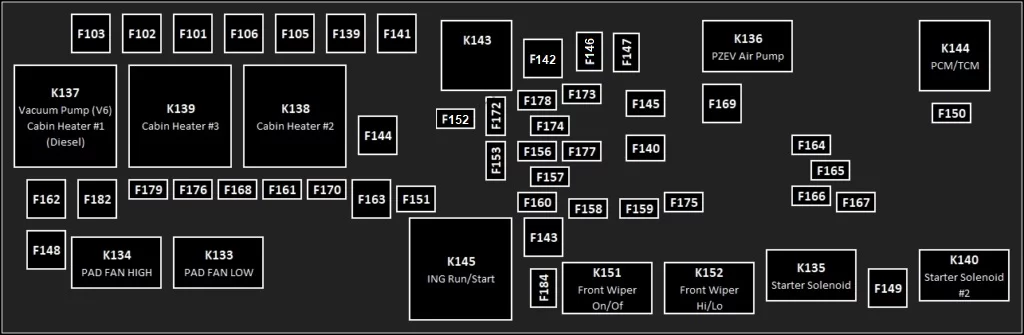

Schema van de zekeringkast
Toewijzing van de zekeringen onder de motorkap
| Nr | Fusible cartridge | Mini-fusible | Beschrijving | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F101 | 60 Amp geel | – | Interne voedingsdistributiebalk | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F102 | 60 Amp geel | – | Interne voedingsdistributiebalk | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F103 | 60 Amp geel | – | Interne voedingsdistributiebalk | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F105 | 60 Amp geel | Start relais van de interne balk van het voedingsdistributiecentrum | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F106 | 60 Amp geel | – | Interne voedingsdistributiecentrum;
Relais van de balk / accessoires. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F139 | 40 A groen | – | Ventilator van het klimaatbeheersingssysteem | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F140 | 30 A roze | – | Voedingsblokkering | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F141 | 40 A groen | – | Systeem ter voorkoming van wielblokkering | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F142 | 40 A groen | – | Gloeilampen – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F143 | 40 A groen | – | Buitenverlichting 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F144 | 40 A groen | – | Buitenverlichting 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F145 | 30 A roze | – | Voor de carrosseriecomputer – lamp | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F146 | 30 A roze | – | Reserve | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F147 | 30 A roze | – | Reserve | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F148 | 40 A groen | – | Radiator ventilatormotor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F149 | 30 A roze | – | Elektroventiel van de startmotor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F150 | – | 25 Amp Licht | Modules van de aandrijfgroep | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F151 | 30 A roze | – | Koplampenwissermotor – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F152 | – | 25 Amp Licht | Dieselverwarmer – afhankelijk van de uitrusting | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F153 | – | Geel 20 Amp | Brandstofpomp | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F156 | – | 10 A rood | Rem;
Elektronische stabiliteitscontrole module. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F157 | – | 10 A rood | Module van de vermogensoverdrachtsmodule – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F158 | – | 10 A rood | Actieve motorkap module – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F159 | – | 10 A rood | Reserve | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F160 | – | Geel 20 Amp | Interne verlichting | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F161 | – | Geel 20 Amp | Claxon | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F162 | 40 A rood / 20 A blauw | – | Verwarming nummer 1 / vacuümpomp – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F163 | 50 A rood | – | Verwarming nummer 2 – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F164 | – | 25 Amp Licht | Automatische uitschakeling van het aandrijfsysteem | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F165 | – | Geel 20 Amp | Uitschakeling van het aandrijfsysteem | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F166 | – | Geel 20 Amp | Reserve | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F167 | – | 30 A groen | Uitschakeling van het aandrijfsysteem | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F168 | – | 10 A rood | Airconditioning koppelings | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F169 | 40 A groen | Emissies – voertuig met gedeeltelijk nul-emissies | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F170 | 15 A blauw | Emissies – actuatoren van voertuigen met gedeeltelijk nul-emissies | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F172 | – | Geel 20 Amp | Reserve | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F173 | – | 25 Amp Licht | Antiblokkeer kleppen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F174 | – | Geel 20 Amp | Sirene – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F175 | – | 30 A groen | Reserve | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F176 | – | 10 A rood | Modules van de aandrijfgroep | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F177 | – | Geel 20 Amp | Module voor vierwielaandrijving – afhankelijk van de uitrusting | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F178 | – | 25 Amp Licht | Schuifdak – afhankelijk van de uitrusting | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F179 | – | 10 A rood | Batterij sensor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F181 | 100 A blauw | – | Elektrohydraulisch stuursysteem (EHPS) – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F182 | 50 A rood | – | Verwarming nummer 3 – indien aanwezig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F184 | 30 A roze | – | Voorruitwissermotor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
