Dodge Avenger (2008-2014) – zekeringkast

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Dodge Avenger (2008–2014), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Schema van zekeringen en relais – Dodge Avenger

Betreft voertuigen geproduceerd in de jaren:

2008.

De geïntegreerde voedingsmodule (zekeringkast) bevindt zich in de motorruimte nabij de luchtfilterunit.
Dit centrum bevat cartridge zekeringen en mini zekeringen. Het identificatielabel van elk element kan op de binnenzijde van het deksel zijn gedrukt.

Dodge Avenger (2008) - zekeringkast

Ingang Cartridge zekering Mini zekering Beschrijving
1 40 A groen — —
2 — 20 A geel —
3 — 10 A rood Voeding van de accu — centrale remlicht (CHMSL)/remschakelaar
4 — 10 A rood Voeding van de accu — contactsleutel
5 — 20 A geel Aanhangwagen trekhaak — indien aanwezig
6 — 10 A rood Afname na uitschakeling van de ontsteking (IOD) — voeding schakelaar spiegel/klimaatregeling
7 — 30 A groen Uitschakeling van de ontsteking (IOD) Sense 1
8   30 A groen Uitschakeling van de ontsteking (IOD) Sense 2
9 40 A groen   Voeding van de accu — elektrische stoelen — indien aanwezig/luchtpomp PZEV — indien aanwezig
10 — 20 A geel Voeding van de accu — cabine compartiment (CCN)
11 — 15 Amp lt blauw Selectiemogelijkheid voor voedingsaansluiting
12 — 20 A geel —
13 — 20 A geel —
14   10 A rood Afname na uitschakeling van de ontsteking (IOD) — cabine compartiment (CCN)/interieurverlichting
15 40 A groen — Voeding van de accu — relais van de radiator ventilator
16 — 15 A half blauw IGN Run/ACC-aansteker/PWR schuifdak Mod
17 — 10 A rood Afname na uitschakeling van de ontsteking (IOD) — draadloze controle module (WCM)/klok/stuurmodule (SCM)
18 40 A groen   Voeding van de accu — automatische uitschakeling relais (ASD)
19 — 20 A geel Afname na uitschakeling van de ontsteking (IOD) — voeding versterker 2 — indien aanwezig
20 — 15 A half blauw Afname na uitschakeling van de ontsteking (IOD) — Radio
21 — 10 A rood —
22 — 10 A rood Start van de ontsteking — klimaatregeling/verwarmde bekerhouder — indien aanwezig
23 — 15 A half blauw Voeding van de automatische uitschakeling relais (ASD) 3
24 — 25 A Doorzichtig Voeding van de accu — voeding schuifdak PWR
25 — 10 A rood Werking van de ontsteking — verwarmde spiegels — indien aanwezig
26 — 15 A half blauw Voeding van de automatische uitschakeling relais (ASD) 2
27 — 10 A rood Werking van de ontsteking — passagiersclassificatie module (OCM)/passagiers immobilizer controller (ORC)
28 — 10 A rood Werking van de ontsteking — passagiersclassificatie module (OCM)/passagiers immobilizer controller (ORC)
29 — — Auto warm (zonder zekering)
30 — 20 A geel Werking van de ontsteking — verwarmde stoelen — afhankelijk van de uitrusting
31 — 10 A rood —
32 30 Amp Roze   Voeding van de automatische uitschakeling relais (ASD) 1
33 — 10 A rood Voeding van de accu — schakelaargroep/diagnose-aansluiting/module voor motorbesturing (PCM)
34 30 Amp Roze   Voeding van de accu — Modulatie van het remsysteem (ABS) — indien aanwezig/Module voor elektronische stabiliteitscontrole (ESP) — indien aanwezig
35 40 A groen — Voeding van de accu — Antiblokkeersysteem (ABS) — indien aanwezig/Module voor elektronische stabiliteitscontrole (ESP) — indien aanwezig
36 30 Amp Roze — Voeding van de accu — passagiersdeur module (PDM)/bestuurdersdeur module (DDM)
37 — 25 Amp Doorzichtig —
Leggere  Dodge Journey (2009-2019) - zekeringdoos

Schema van zekeringen en relais – Dodge Avenger

Betreft voertuigen geproduceerd in de jaren:

2009, 2010.

De geïntegreerde voedingsmodule (zekeringkast) bevindt zich in de motorruimte nabij de luchtfiltergroep.
Dit centrum bevat cartridge zekeringen en mini zekeringen. Het identificatielabel van elk element kan op de binnenzijde van het deksel zijn gedrukt.

Dodge Avenger (2009-2010) - zekeringkast

Ingang Cartridge zekering Mini zekering Beschrijving
1 40 A groen — Bovenste voedingsmodule — indien aanwezig
2 — 20 A geel AWD-module
3 — 10 A rood Voeding van de accu — centrale remlicht (CHMSL)/remschakelaar
4 — 10 A rood Voeding van de accu – contactsleutel
5 — 20 A geel Aanhangwagen trekhaak — indien aanwezig
6 — 10 A rood Afname na uitschakeling van de ontsteking (IOD) — voeding schakelaar spiegel/klimaatregeling
7 — 30 A groen Uitschakeling van de ontsteking (IOD) Sense 1
8 — 30 A groen Uitschakeling van de ontsteking (IOD) Sense 2
9 40 A groen   Voeding van de accu — elektrisch verstelbare stoelen — afhankelijk van de uitrusting/Luchtpomp PZEV — afhankelijk van de uitrusting
10 — 20 A geel Voeding van de accu — cabine compartiment (CCN)
11 — 15 Amp lt blauw Selectiemogelijkheid voor voedingsaansluiting
12 — 20 A geel —
13 — 20 A geel —
14 — 10 A rood Afname na uitschakeling van de ontsteking (IOD) — cabine compartiment (CCN)/interieurverlichting
15 40 A groen — Voeding van de accu — relais van de radiator ventilator
16 — 15 A half blauw IGN Run/ACC-aansteker/PVVR schuifdak
17 — 10 A rood Afname na uitschakeling van de ontsteking (IOD) — draadloze controle module (WCM)/klok/stuurmodule (SCM)
18 40 A groen — Voeding van de accu — automatische uitschakeling relais (ASD)
19 — 20 A geel Afname na uitschakeling van de ontsteking (IOD) — voeding versterker 2 — indien aanwezig
20 — 15 A half blauw Uitschakeling van de ontsteking (IOD) -Radio
21 — 10 A rood —
22 — 10 A rood Start van de ontsteking — klimaatregeling/verwarmde bekerhouder — afhankelijk van de uitrusting
23 — 15 A half blauw Voeding van de automatische uitschakeling relais (ASD) 3
24 — 25 Amp Doorzichtig Voeding van de accu — voeding schuifdak PWR
25 — 10 A rood Afname van de ontsteking — verwarmde spiegels — indien aanwezig
26 — 15 A half blauw Voeding van de automatische uitschakeling relais (ASD) 2
27 — 10 A rood Afname van de ontsteking — passagiersclassificatie module (OCM)/passagiers immobilizer controller (ORC)
28 — 10 A rood Afname van de ontsteking — passagiersclassificatie module (OCM)/passagiers immobilizer controller (ORC)
29 — — Auto warm (zonder zekering)
30 — 20 A geel Afname van de ontsteking — verwarmde stoelen — afhankelijk van de uitrusting
31 — 10 A rood —
32 30 Amp Roze — Voeding van de automatische uitschakeling relais (ASD) 1
33   10 A rood Voeding van de accu — schakelaargroep/diagnose-aansluiting/module voor motorbesturing (PCM)
34 30 Amp Roze   Voeding van de accu — Modulatie van het remsysteem (ABS) — indien aanwezig/Module voor elektronische stabiliteitscontrole (ESP) — indien aanwezig
35 40 A groen — Voeding van de accu — Antiblokkeersysteem (ABS) — indien aanwezig/Module voor elektronische stabiliteitscontrole (ESP) — indien aanwezig
36 30 Amp Roze — Voeding van de accu — passagiersdeur module (PDM)/bestuurdersdeur module (DDM)
37 — 25 Amp Doorzichtig —
Leggere  Dodge Caliber (2006-2012) - zekeringdoos

Schema van zekeringen en relais – Dodge Avenger

Betreft voertuigen geproduceerd in de jaren:

2011.

De geïntegreerde voedingsmodule (zekeringkast) bevindt zich in de motorruimte nabij de luchtfilterunit.
Dit centrum bevat cartridge zekeringen en mini zekeringen. Het identificatielabel van elk element kan op de binnenzijde van het deksel zijn gedrukt.

Dodge Avenger (2011) - zekeringkast

Ingang Cartridge zekering Mini zekering Beschrijving
1 40 A groen — Bovenste voedingsmodule — indien aanwezig
2 — 20 A geel AWD-module
3 — 10 A rood Centrale remlicht (CHMSL)/remschakelaar
4 — 10 A rood Ontsteking
5 — 20 A geel Aanhangwagen trekhaak – indien aanwezig
6 — 10 A rood Voeding schakelaar spiegel/klimaatregeling
7 — 30 A groen Uitschakeling van de ontsteking (IOD) Sense 1
8   30 A groen Uitschakeling van de ontsteking (IOD) Sense 2
9 40 A groen — Voeding van de accu – elektrisch verstelbare stoelen – afhankelijk van de uitrusting/luchtpomp PZEV – afhankelijk van de uitrusting
10 — 20 A geel Instrumentenpaneel/voedingssleutels/interieurverlichting
11 — 15 Amp lt blauw Selecteerbare pressofusie (binnenin de middenarmsteun)
12 — 20 A geel —
13 — 20 A geel Ontsteking
14 — 10 A rood Instrumentenpaneel
15 40 A groen — Relais van de radiator ventilator
16 — 15 A half blauw Aansteekapparaat / schuifdak – indien aanwezig
17 — 10 A rood Draadloze controle module (WCM)/klok/stuurmodule (SCM)
18 40 A groen — Automatische uitschakeling relais (ASD)
19 — 20 A geel Audio versterker – indien aanwezig
20 — 15 A half blauw Radio
21 — 10 A rood Sirene – indien aanwezig
22 — 10 A rood Start van de ontsteking – klimaatregeling/verwarmde bekerhouder – indien aanwezig
23 — 15 A half blauw Relais 3 van de automatische uitschakeling (ASD)
24 — 25 Amp Doorzichtig Schuifdak — indien aanwezig
25 — 10 A rood Werking van de ontsteking — verwarmde spiegels — indien aanwezig
26 — 15 A half blauw Relais 2 van de automatische uitschakeling (ASD)
27 — 10 A rood Start van de ontsteking — passagiersclassificatie module (OCM)/passagiers immobilizer controller (ORC)
28 — 10 A rood Cylus van de ontsteking — passagiersclassificatie module (OCM)/passagiers immobilizer controller (ORC)
29 — — Auto warm (zonder zekering)
30 — 20 A geel Start van de ontsteking — verwarmde stoelen — afhankelijk van de uitrusting
31 — 10 A rood Sprinkler koplampen — afhankelijk van de uitrusting
32 30 Amp Roze — Relais 1 van de automatische uitschakeling (ASD)
33 — 10 A rood Groep schakelaars/diagnose-aansluiting/module voor motorbesturing (PCM)
34 30 Amp Roze   Antiblokkeersysteem (ABS) – indien aanwezig/Module voor elektronische stabiliteitscontrole (ESC) – indien aanwezig
35 40 A groen — Antiblokkeersysteem (ABS) – indien aanwezig/Module voor elektronische stabiliteitscontrole (ESC) – indien aanwezig
36 30 Amp Roze — Voeding van de accu — passagiersdeur module (PDM)/bestuurdersdeur module (DDM)
37 — 25 Amp Doorzichtig Bovenste voedingsmodule — indien aanwezig


Schema van zekeringen en relais – Dodge Avenger

Betreft voertuigen geproduceerd in de jaren:

Leggere  Dodge Charger (LD) 7G

2012, 2013, 2014.

De geïntegreerde voedingsmodule (zekeringkast) bevindt zich in de motorruimte nabij de luchtfilterunit.
Dit centrum bevat cartridge zekeringen en mini zekeringen. Het identificatielabel van elk element kan op de binnenzijde van het deksel zijn gedrukt.

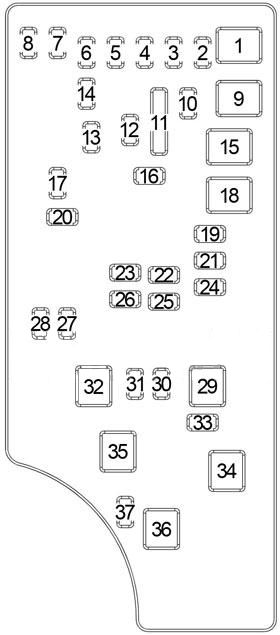

Dodge Avenger (2012-2014) - zekeringkast

Ingang Cartridge zekering Mini zekering Beschrijving
1 40 A groen — Bovenste voedingsmodule — indien aanwezig
2 — 20 A geel Remvacuum pomp
3 — 10 A rood Centrale remlicht (CHMSL)/remschakelaar
4 — 10 A rood Ontsteking
5 — 20 A geel Aanhangwagen trekhaak – indien aanwezig
6 — 10 A rood Voeding schakelaar spiegel/klimaatregeling
7 — 30 A groen Uitschakeling van de ontsteking (IOD) Sense 1
8 — 30 A groen Uitschakeling van de ontsteking (IOD) Sense 2
9 40 A groen   Voeding van de accu — elektrische stoelen — indien aanwezig
10 — 20 A geel Instrumentenpaneel/voedingssleutels/interieurverlichting
11 — 15 Amp lt blauw Selecteerbare pressofusie (binnenin de middenarmsteun)
12 — — —
13 — 20 A geel Ontsteking/aansteker
14 — 10 A rood Instrumentenpaneel
15 40 A groen — Relais van de radiator ventilator
16 — 15 A half blauw Schuifdak — indien aanwezig
17 — 10 A rood Draadloze controle module (WCM)/klok/stuurmodule (SCM)
18 40 A groen — Automatische uitschakeling relais (ASD)
19 — 20 A geel Audio versterker — indien aanwezig
20 — 15 A half blauw Radio
21 — 10 A rood Sirene – indien aanwezig
22 — 10 A rood Ontsteking – klimaatregeling/verwarmde bekerhouder – indien aanwezig
23 — 15 A half blauw Relais 3 van de automatische uitschakeling (ASD)
24 — 25 Amp Doorzichtig Schuifdak — indien aanwezig
25 — 10 A rood Werking van de ontsteking — verwarmde spiegels — indien aanwezig
26 — 15 A half blauw Relais 2 van de automatische uitschakeling (ASD)
27 — 10 A rood Ontsteking — passagiersclassificatie module (OCM)/passagiers immobilizer controller (ORC)
28 — 10 A rood Ontsteking — passagiersclassificatie module (OCM)/passagiers immobilizer controller (ORC)
29 — — Verwarming (zonder zekering)
30 — 20 A geel Ontsteking — verwarmde stoelen — afhankelijk van de uitrusting
31 — — Reservering
32 30 Amp Roze — Relais 1 van de automatische uitschakeling (ASD)
33 — 10 A rood Groep schakelaars/connec-tie diagnostisch/module voor motorbesturing (PCM)
34 30 Amp Roze — Antiblokkeersysteem (ABS) – indien aanwezig/Module voor elektronische stabiliteitscontrole (ESC) – indien aanwezig
35 40 A groen — Antiblokkeersysteem (ABS) – indien aanwezig/Module voor elektronische stabiliteitscontrole (ESC) – indien aanwezig
36 30 Amp Roze — Voeding van de accu — passagiersdeur module (PDM)/bestuurdersdeur module (DDM)
37 — 25 Amp Doorzichtig Bovenste voedingsmodule — indien aanwezig
