In dit artikel vind je de schema’s van de zekeringkast van de Fiat Multipla (1998-2004), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Zekeringenschema en relais – Fiat Multipla

Betreft voertuigen geproduceerd in de jaren:

1998, 1999, 2000, 2001, 2002, 2003, 2004.

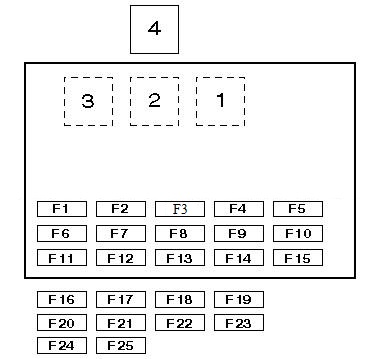

Zekeringkast in het interieur

De zekeringkast bevindt zich onder het muntvak aan de bestuurderszijde.

1	Relais voor extra circuits ontsteking 1
2	Relais achterruitverwarming
3	Relais claxon
4	Relais voor extra circuits ontsteking 2
F1	(10A) Rechter koplamp – dimlicht
F2	(10A) Linker koplamp – dimlicht
F3	(20A) Elektrische ramen, gecombineerde schakelaar, achteruitrijlicht, zonnedak, navigatiesysteem
F4	(10A) Linker koplamp – grootlicht
F5	(30A) Motor ventilator AC/verwarming
F6	(10A) Audio-eenheid verlichting, sigarettenaansteker verlichting, navigatiesysteem verlichting, kentekenplaat verlichting rechts, zij/achterlichten rechts
F7	(10A) Verwarmingscontrole verlichting, kentekenplaat verlichting links, zij/achterlichten links
F8	(10A) Koplampverstelling, rechter koplamp – dimlicht
F9	(15A) Airconditioning compressor koppeling, sigarettenaansteker
F10	(20A) Koplamp sproeier, achterruit sproeier/wisser, voorruit sproeier/wisser
F11	(20A) Claxon
F12	(10A) Alarmsysteem, alarmsensor/centrale vergrendeling, audiosysteem, dataconnectie (DLC), interieurverlichting, dashboard, instrumentverlichting, telefoon
F13	(15A) Airbag, alarmsysteem, antiblokkeersysteem (ABS), audiosysteem, koppeling pedaal positie schakelaar (CPP) (Diesel), richtingaanwijzers/waarschuwingslichten, dashboard, parkeersensoren, achteruitrijlichten, remlichten, telefoon
F14	(10A) Richtingaanwijzers/waarschuwingslichten
F15	(30A) Verwarmde zijspiegels, verwarmde achterruit
F 16	(7,5A) Relais voor extra circuits ontsteking
F17	(7,5A) Motor voor circulatie van wisselstroom, elektrische zijspiegels, relais voor wisselstroom ventilator/verwarming
F18	(20A) Centrale vergrendeling
F19	(25A) Extra voedingsaansluiting
F20	(15A) Mistlampen
F21	(25A) Elektrische stoelen
F22	(7,5A) Verwarmde zijspiegels
F23	(7,5A) Airbag
F24	(25A) Elektrische ramen (achter)
F25	(25A) Navigatiesysteem, koelkast, zonnedak

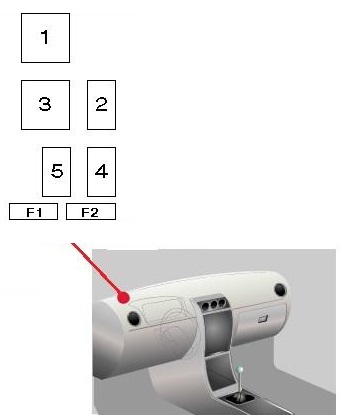

Zekeringkast nr. 2 in het interieur.

Deze bevindt zich aan de linkerkant van het stuur.

1	Module voor elektrische ramen (ELX)
2	Relais voor extra circuits ontsteking 3
3	Module voor centrale vergrendeling
4	Relais voor ramen, voor/achter (SX)
5	Relais mistlampen
F1	(30A) Voorste elektrische ramen (ELX)
F2	(20A) Elektrisch raam passagierszijde (SX)

Zekeringkast in de motorruimte
