Fiat Sedici (2006-2014) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Fiat Sedici (2006-2014), krijg je informatie over de positie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Fiat Sedici (2006-2014) – schema van de zekeringkast

Productiejaar: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Sigarettenaansteker zekering (voedingsaansluiting) in Audi A6 C5 (1997-2005) is een zekering (?) in de zekeringkast op het dashboard.

Zekeringkast in de motorruimte

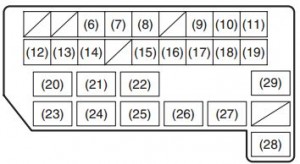

Benzinemotor

Fiat Sedici – zekeringkast – motorruimte (benzine)

Nr	Amperes [A]	Beschrijving
(1)	80	Totaal elektrisch vermogen
(2)	50	Elektrisch raam; Ruitensproeier aan; Startmotor.
(3)	50	Achterlicht; Achterruitverwarming; Deurslot; Noodverlichting; Toeter; Verlichting voor instap.
(4)	80	Verwarming; Luchtcompressor; Servostuur.
(5)	15	Radiatorventilator; Voorlicht mistlamp; Voorlicht.
(6)	15	Zekering hoofdlicht (rechts)
(7)	15	Zekering hoofdlicht (links)
(8)	20	Zekering voorlicht mistlamp
(9)	60	Zekering stuurbekrachtigingsmodule
(10)	40	Zekering ABS-module
(11)	30	Zekering radiatorventilator
(12)	30	Zekering ABS-module
(13)	30	Zekering startmotor
(14)	50	Zekering contactsleutel
(15)	30	Zekering kachelventilator
(16)	20	Zekering luchtcompressor
(17)	15	Zekering gasklep motor
(18)	15	Zekering automatische transmissie (indien aanwezig).
(19)	15	Zekering brandstofinjectie
(20)	–	Zekering automatische transmissie (indien aanwezig).
(21)	–	Relais luchtcompressor
(22)	–	Relais brandstofpomp
(23)	–	Relais condensorventilator
(24)	–	Relais voorlicht mistlamp
(25)	–	Relais gasklep motor
(26)	–	FI MAIN
(27)	–	Start relais motor
(28)	–	Relais radiatorventilator

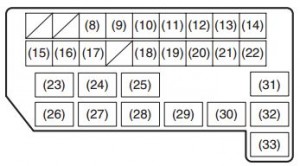

Dieselmotor

Nr	Amperes [A]	Beschrijving
(1)	80	Verlichting
(2)	30	Brandstofverwarmer
(3)	140	Totaal elektrisch vermogen
(4)	50	Hoofdlicht
(5)	30	Verwarmer
(6)	30	Verwarmer
(7)	30	Verwarmer
(8)	15	Zekering hoofdlicht (rechts)
(9)	15	Zekering hoofdlicht (links)
(10)	20	Zekering voorlicht mistlamp
(11)	50	Ontsteking
(12)	60	Zekering stuurbekrachtigingsmodule.
(13)	40	Zekering ABS-module
(14)	30	Zekering radiatorventilator
(15)	30	Zekering ABS-module
(16)	30	Zekering startmotor
(17)	50	Ontsteking
(18)	30	Zekering kachelventilator
(19)	10	Zekering luchtcompressor
(20)	20	Zekering brandstofpomp
(21)	30	Zekering condensorventilator
(22)	20	Zekering brandstofinjectie
(23)	–	Relais hulpverwarming 3
(24)	–	Relais luchtcompressor
(25)	–	Relais brandstofpomp
(26)	–	Relais condensorventilator
(27)	–	Relais voorlicht mistlamp
(28)	–	Relais hulpverwarming 2
(29)	–	Relais hulpverwarming
(30)	–	Start relais motor
(31)	–	Relais radiatorventilator
(32)	–	Relais radiatorventilator
(33)	–	Relais radiatorventilator
(34)	–	Brandstofverwarmer
(35)	–	Hoofd brandstofinjectie
(36)	10	EPI
(37)	10	Brandstofinjectie
(38)	15	DVR INJ

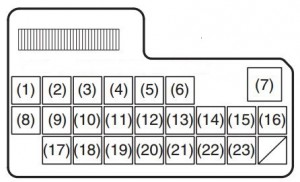

Zekeringkast onder het dashboard

Nr	Amperes [A]	Beschrijving
(1)	15	Achterruitwisser
(2)	15	Ontstekingsspoel
(3)	10	Reserve licht
(4)	10	Indicatoren (?)
(5)	15	Accessoire
(6)	15	Uitrusting 2
(7)	30	Raamheber
(8)	30	Ruitensproeier
(9)	10	IGI SIG
(10)	15	Airbag
(11)	10	Wielblokkering preventiesysteem
(12)	10	Achterlicht
(13)	10	Remlicht
(14)	20	Deurslot
(15)	15	Lucciola 4WD
(16)	10	ST SIG
(17)	15	Stoelverwarming
(18)	10	IG 2 SIG
(19)	10	Achterlicht mistlamp
(20)	15	Koepel
(21)	30	Achterruitverwarming
(22)	15	Toeter; Noodverlichting.
(23)	10	Toeter; Fiat CODE (immobilizer).
