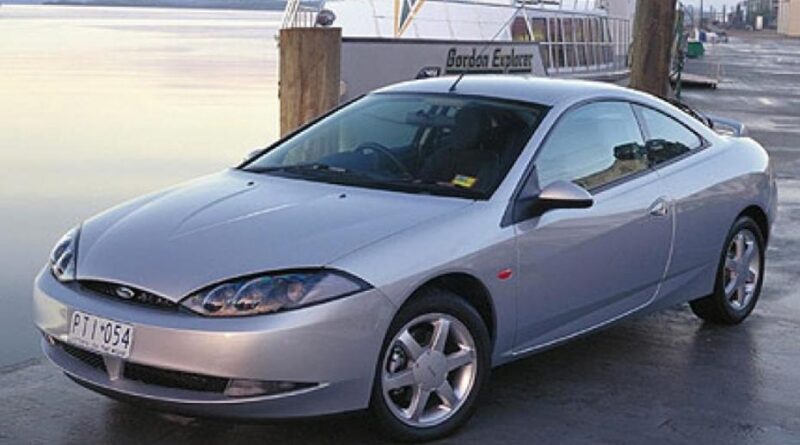

Ford Cougar (1999-2002) – zekeringdoos

Jeroen van Vliet

Ford Cougar (1999-2002) – schema van de zekeringen

Productiejaar: 1999, 2000, 2001, 2002.

Sigarettenaansteker (voedingsaansluiting) in de Ford Cougar (1999-2002) is de zekering 27 in het zekeringpaneel in het interieur.

Zekeringpaneel in de motorruimte (distributiepaneel)

Ford Cougar – schema van de zekeringen – motorruimte
Nr Amperages [A] Beschrijving
1 – Niet gebruikt
2 15 ’01 -’02:

Alternator
7.5 ’99 -’00:

Alternator
3 20 Mistlampen
4 – Niet gebruikt
5 – Niet gebruikt
6 3 Motorbeheer
7 20 Alarmlichten;

Toeter;

Multifunctionele schakelaar.
8 – Niet gebruikt
9 15 Brandstofpomp
10 – Niet gebruikt
11 20 Motorbeheer (’99 -’00);

Ontsteking (’99 -’00);

Dagrijverlichting.
12 – Niet gebruikt
13 20 HEGO-sensoren
14 – Niet gebruikt
15 7.5 Rechtermistlamp
16 7.5 Linkermistlamp
17 7.5 Rechtergrootlicht
18 7.5 Linkergrootlichten;

Dashboard;

Voorkant mistlampen.
39 – Niet gebruikt
40 20 Ontsteking;

Motorbeheer (’01 -’02);

Start (’99);

Koplampenschakelaar (’99 -’00).
41 20 Motorbeheer
42 40 Verwarmingsventilator
43 – Niet gebruikt
44 – Niet gebruikt
45 60 Hoofdvoeding van het voertuig (startrelais)
46 – Niet gebruikt
47 – Niet gebruikt
48 – Niet gebruikt
49 60 Motor koelventilator
50 – Niet gebruikt
51 60 ABS
52 60 Timer module;

Interieurverlichting;

Achterruitontdooiing;

Zekeringen 25, 27, 28, 34 en 36.
Relais
R1 Brandstofpomp
R2 Motorbeheer
R3 Klimatisering
R4 Dimlichten
R5 Grootlichten
R6 Toeter
R7 Starten
R8 Hoge snelheid koelventilator
R9 Koelventilator
R10 Niet gebruikt
R11 Dagrijverlichting
Dioden
D1 00 -’02:

Startrelais
’99:

Bescherming tegen omgekeerde polariteit
D2 Klimatisering

Zekeringpaneel in het interieur

Ford Cougar – schema van de zekeringen – interieur
Nr Amperages [A] Beschrijving
19 7.5 Verwarming buitenspiegel
20 10 Ruitenwissers
21 40 Motor van het schuifdak en motor van de ramen
22 7.5 ABS / TCS
23 15 Knipperlichten;

Reserve lampen;

Snelheidsregeling;

Versnellingspook;

Klimatiseringskoppeling;

Ventilatormotor;

Module voor het uitschakelen van de lamp (’99 -’00).
24 15 Remlichten;

Snelheidscontrole.
25 20 Alarm systeem;

Deurslot systeem.
26 7.5 Grootlichten;

Dimlichten.
27 15 Sigarettenaansteker
28 30 Elektrische stoelen
29 30 Achterruitontdooiing
30 7.5 Motorbeheer;

Vergrendelingssysteem;

Dashboard.
31 7.5 Dimmer paneel;

Kentekenverlichting;

Verlichting van het dashboardkastje;

Gordelmodule (’01 -’02).
32 – Niet gebruikt
33 7.5 Linkerlichten
34 7.5 Elektrische spiegels;

Klok;

Interne verlichting.
35 7.5 Rechterlichten
36 15 Radio
37 30 Verwarmingsventilator;

Klimatisering.
38 7.5 Airbag
Relais
R12 Nachtverlichting
R13 Achterruitontdooiing
R14 Ventilatormotor
R15 Voorruitwisser
R16 Ontsteking
Dioden
D2 Bescherming tegen omgekeerde polariteit
