Ford S-MAX (2015-2016) – zekeringdoos

Jeroen van Vliet

Ford S-MAX (2015-2016) – schema van de zekeringkast

Productiejaar: 2015, 2016.

Sigarettenaansteker zekering (voedingsaansluiting) in de Ford S-MAX (2015-2016) is de zekering 10 in de zekeringkast in de motorruimte.

Voedingsverdelingskast

Ford S-MAX - zekeringen - motorruimte
Ford S-MAX – zekeringen – motorruimte
Nr Amp [A] Beschrijving
1 25 *** Ruitenwissermotoren
2 – Startmotor relais
3 15 * Achterruitenwisser;

Regensensor.
4 – Ventilator motor relais
5 20 *** Voedingspunt 3 – Achterkant van de console
6 – Bijverwarming relais nr. 2
7 20 * Controlemodule van de aandrijflijn – voertuig vermogen 1.
8 20 * Controlemodule van de aandrijflijn – voertuig vermogen 2.
9 – Relais van de controlemodule van de aandrijflijn.
10 20 *** Voedingspunt 1 – Voor de bestuurder
11 15 ** Controlemodule van de aandrijflijn – voertuig vermogen 4.
12 15 ** Controlemodule van de aandrijflijn – voertuig vermogen 3.
13 10 ** Niet gebruikt (reserve)
14 10 ** Niet gebruikt (reserve)
15 – Start relais
16 20 *** Voedingspunt 2 – Console
17 20 *** Voedingspunt 4 – Kofferbak
18 10 * Niet gebruikt (reserve)
19 10 * Elektronische stuurbekrachtiging in Run-Start modus.
20 10 * Startverlichting
21 15 * Start/stop van de olie pomp van de transmissie
22 10 * Airconditioning klep
23 15 * Blind Spot Informatie Systeem;

Achteruitrijcamera;

Adaptieve cruise control;

Heads-up display;

Spanningsstabilisatie module.
24 10 * Start relais 7
25 10 ** Wiel blokkering preventiesysteem tijdens het starten.
26 10 ** Controlemodule van de aandrijflijn met startfunctie.
27 10 * Niet gebruikt
28 10 * Achterruitwisserpomp
29 – Niet gebruikt
30 – Niet gebruikt.
31 – Niet gebruikt.
32 – Elektronisch relais van ventilator 1
33 – Airconditioning relais
34 15 * Elektronisch slot van de stuurkolom
35 – Niet gebruikt
36 – Niet gebruikt
37 – Niet gebruikt
38 – Elektronisch relais van ventilator 2
39 – Relais van elektrische ventilator 2 en 3
40 – Relais van koplampen sproeiers
41 – Relais van de claxon
42 – Relais van de brandstofpomp
43 10 * Niet gebruikt (reserve)
44 5 * Verwarmd sproeikop van de ruit
45 – Niet gebruikt
46 10 ** Alternator sensor
47 10 ** Remschakelaar
48 20 * Claxon
49 20 * Diesel brandstofverwarmer
50 10 * Koelventilator van de transmissie.
51 – Niet gebruikt
52 – Niet gebruikt
53 10 * Elektrisch verstelbare stoelen
54 5 ** Brandstofverwarmer
55 5 ** Brandstofverwarmer
* Micro zekering.
** Dubbele micro zekering.
*** Type M zekering.

Verdelingskast – onderkant

Ford S-MAX - zekeringen - onderkant van de motorruimte
Ford S-MAX – zekeringen – onderkant van de motorruimte
Nr Amp [A] Beschrijving
56 20 * Koplampen sproeiers
57 20 * Diesel verdamper
58 30 * Voeding van de brandstofpomp
59 40 ** Elektronische ventilator 600W 3
60 40 ** Elektronische ventilator 600 W 1
61 40 * Ontdooiing van de voorruit linkerzijde.
62 50 ** Carrosserie controlemodule 1
63 25 * Elektronische ventilator 600W 2
64 30 * Bijverwarming # 3
65 20 * Verwarmd voorstoeltje
66 40 * Ontdooiing van de voorruit rechterzijde.
67 50 ** Carrosserie controlemodule 2
68 40 * Verwarmde achterruit
69 30 * Anti-blokkeer systeem kleppen
70 30 * Passagiersstoel
71 60 ** Bijverwarming # 2
72 30 * Achterstoelen elektrisch verstelbaar.
73 20 * Verwarmde achterstoel
74 30 * Bestuurdersstoel module
75 30 * Bijverwarming # 1
76 20 * Oliepomp van de transmissie
77 30 * Stoelmodule met airconditioning
78 40 * Trekkermodule
79 40 * Ventilator motor
80 40 * Kofferbakmodule
81 40 * Inverter 220 V.
82 60 ** Anti-blokkeer systeem pomp
83 25 * Ruitenwisser motor nr. 1
84 30 * Startmotor spoel
85 20 * Brandstofverwarmer
86 – Niet gebruikt
87 50 ** Hulpventilator motor
* Type M zekering.
* Type J zekering.

Zekeringpaneel in het passagierscompartiment

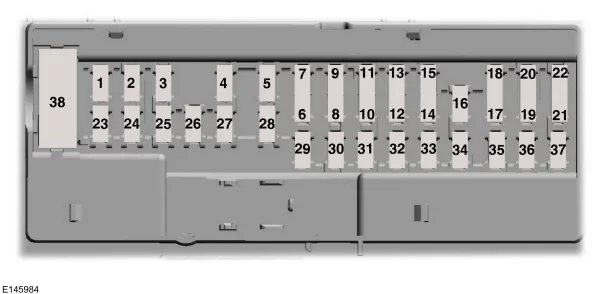

Ford S-MAX - zekeringen - passagierscompartiment
Ford S-MAX – zekeringen – passagierscompartiment
Nr Amp [A] Beschrijving
1 10 * Verlichting

(omgeving, ruimte,

vacuum, koepel, lift).
2 7,5 * Stoelen met geheugen;

Lendensteun;

Elektrische spiegel.
3 20 * Ontgrendeling van de bestuurdersdeur
4 5 * Niet-originele elektronische schakelaar voor de aanhangerrem
5 20 * Ontstekingssleutel;

Drukknop voor ontsteking.
6 10 ** Relais spoel van de verwarmde stoel.
7 10 ** Niet gebruikt (reserve)
8 10 ** Niet gebruikt (reserve)
9 10 ** Niet gebruikt (reserve)
10 5 ** Toetsenbord;

Module van de elektrische poort.
11 5 ** Niet gebruikt
12 7,5 ** Klimatiseringscontrole
13 7,5 ** Stuurkolom vergrendeling;

Data bus logica.
14 10 ** Niet gebruikt (reserve)
15 10 ** Data bus module
16 15 * Kinderbeveiliging;

Opening van de achterklep.
17 5 ** Niet gebruikt (reserve)
18 5 ** Ontsteking.

Start stop knop.
19 7,5 ** Airbag deactiveringsindicator van de passagier;

Transmissie flow indicator.
20 7,5 ** Niet gebruikt (reserve)
21 5 ** Vocht- en temperatuur sensor in de auto;

Blind Spot Informatie Systeem;

Achteruitrijcamera video;

Adaptieve cruise control.
22 5 ** Passagiersclassificatie sensor
23 10 * Vertraagde accessoires

(power inverter logica, schuifdak logica)
24 20 * Centrale vergrendeling
25 30 * Bestuurdersdeur (raam, spiegel)
26 30 * Voorkant passagiersdeur (raam, spiegel)
27 30 * Schuifdak
28 20 * Versterker
29 30 * Raam van de achterdeur aan bestuurderszijde
30 30 * Raam van de achterdeur aan passagierszijde
31 15 * Niet gebruikt (reserve)
32 10 * Globale positionering systeem module;

Stemcontrole;

Informatieve en entertainment display;

Radio frequentie ontvanger.
33 20 * Radio
34 30 * Start bus

(zekering # 19, 20, 21, 22, 35, 36, 37, automatische schakelaar).
35 5 * Limieten controle module
36 15 * Spiegel met automatische dimfunctie;

Verwarmde stoel;

Vierwielaandrijving.
37 15 * Voeding van de logica van de spanningsstabilisatie module
38 30 Niet gebruikt (reserve)
* Micro zekering.
** Dubbele micro zekering.
