Ford Galaxy (1995-2016) – zekeringdoos
Ford Galaxy (1995-2006) – schema van de zekering
Productiejaar: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Zekering voor sigarettenaansteker (voedingsaansluiting) in de Ford Galaxy (1995-2006) is de zekering 22 in de zekeringkast in het interieur.
Type 1
Zekeringkast van het interieur
| Nr | Amperes [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Dimlichten aan de linkerkant;
Verstelling van de dimlichten aan de linkerkant; Instrumentengroep. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Dimlichten aan de rechterkant;
Verstelling van de dimlichten aan de rechterkant; Instrumentengroep. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 3 | Verlichting van het kenteken;
Parkeerlampen. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Ruitenwisser achter, 2e warmtewisselaar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Motor van de ruitenwissers;
Verwarmde sproeiers voor de ruitenwisser. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20 | Verwarming ventilator;
Airconditioning |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 5 | Achterlicht aan de rechterkant;
Contourlicht aan de rechterkant. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 5 | Achterlicht aan de linkerkant;
Contourlicht aan de linkerkant. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Verwarmde achterruit | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Schakelaar voor buitenverlichting;
Mistlampen; Achter mistlampen. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Verblindende lichten aan de linkerkant;
Indicator voor verblindende lichten. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Verblindende lichten aan de rechterkant | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Claxon | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 | Achterspeellichten;
Automatische transmissie; Interieurverlichting. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | EWS of motorcontroller, verwarming carter | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | EWS of motorcontrole-eenheid;
AGR-klep; VMV-klep; EWS-controle-eenheid. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 3 | Digitale klok;
Voorste binnenverlichting; Instrumentengroep. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | Richtingaanwijzers | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Brandstofschakelaar;
Motorcontroller of brandstofpomp; Hego-sensor. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 30 | Elektrische ventilator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Stoplichtschakelaar;
Stoplichten; Trekkhaak. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 10 | Interne verlichting voor en achter;
Digitale klok; Verlichting van de make-upspiegel; Bagageruimtelicht; Radio; Instrumentengroep. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Sigarettenaansteker | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 7,5 | Koelventilator;
Airconditioning. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 30 | Motor van de ruitenwissers | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 60 | Verwarmingssysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Motorcontroller | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 5 | Verwarming met Hego-sensor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 50 | Verwarmde voorruit | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 30 | ABS – hydraulische eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 30 | ABS – kleppen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 10 | Centrale vergrendeling | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 10 | Claxon (diefstalwaarschuwingssysteem) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 10 | Alarmlichten (diefstalwaarschuwingssysteem) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 30 | Extra verwarming van de ventilator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 25 | Airconditioning ventilator achter | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 20 | Constante plus (trekhaak) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 10 | Telefoon | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 30 | Elektrische ramen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 20 | Elektrische stoelen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 25 | Airconditioning met voorste ventilator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

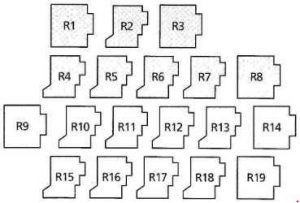

| Relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Extra verwarming | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Achterruitwisser | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Voedingsrelais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Afvoeren relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Waarschuwingslicht richtingaanwijzers | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Sproeier van de lichten | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Systeem van ruitenwissers en sproeiers (voor) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Claxon | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Kortsluiting voor de achter mistlampen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | Claxon | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R12 | Brandstofpomp (benzine) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gloeibougies (diesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R13 | Relais van het licht | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R14 | Verwarmde achterruit | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R15 | Relais voor het vrijgeven van de ruitenwissers | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Extra relaiskast (onder het dashboard)
| Nr | Relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Extra verwarming | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Dagrijverlichting | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Vrijloopnaven | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Openbare achterramen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Verwarmde voorruit | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Servotronic 4 × 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Raam omhoog relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Ontkoppel relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Tijdrelais voor waarschuwing | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringkast in de motorruimte
| Nr | Amperes [A] | Beschrijving |
| 57 | 30 | Secundaire ventilator |
| 58 | 40 | Motor van de koelventilator |
| 59 | 30 | Koelventilator |
| 40 | ||
| Relais | ||
| 50 | 3. positie van de ventilator | |
| 51 | Volledige ontkoppeling van de gasklep | |
| 52 | 2. positie van de ventilator | |
| 53 | Ontkoppel relais | |
| 54 | 1. positie van de ventilator | |
| Diodes ter bescherming van de waterpomp | ||
| 55 | Automatische transmissie | |
| 56 | Secundaire ventilator | |
Voeg 2 toe
| Nr | Amperes [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 20 | Verwarmde voorstoelen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Elektrische ramen;
Verwarmde elektrische spiegels; Elektrische achterramen. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 5 | Digitale dockingsstation;
Verlichting van het dashboard; Open dak; Parkeerhulp; Thermostaat met buitentemperatuur; ABS; Airconditioning – snelheidsregeling; Navigatiesysteem; Centrale aansluitdoos. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Motorbeheer;
Motor immobilisatie systeem; Verlichting van de achteruit. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Verlichting van de achteruit;
Automatische transmissie; Vierwielaandrijving. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Claxon | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 25 | Sigarettenaansteker | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 30 | Hulpeverwarming;
Extra batterij; Trekkhaak. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 30 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 20 | Sproeier van de lichten | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | Digitale klok;
Centrale vergrendeling; Achterruitenwisser; Open dak. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 3 | Motorbeheer, brandstofontkoppel relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Brandstoftoevoer (diesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Brandstofpomp;
Ontstekingsrelais. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | Verlengde snelheid van de koelventilator (2,8 en diesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 30 | Thermostaat, snelheid koelventilator 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | Automatische transmissie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Gloeibougies (diesel 66kW) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 5 | Thermostaat;
Snelheid koelventilator 2; Airconditioning; Instrumentengroep; Verlengde snelheid van de koelventilator. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 5 | Centrale vergrendeling;
Telefoon; Instrumentengroep; Diagnose; Radio; Airconditioning; Parkeerhulp. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Stoplichten | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 25 | Airconditioning | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 25 | Airconditioning | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 10 | Radio, CD-wisselaar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 25 | Hulpeverwarming (diesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 3 | Radio;
Telefoon; Waarschuwingsgeluid voor veiligheidsgordels; Centrale aansluitdoos. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 30 | Starten;
Automatische transmissie; Ontsteking. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 25 | Koelventilator met verlengde werking;
Airconditioning; Achter- en voorventilator; Verwarmde voorruit; Hulpeverwarming. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 10 | Waterpomp (V6);
Vloeistofthermostaat; ABS; Verlengde snelheid van de koelventilator; Airconditioning; Ruitenwisser schakelaar. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 5 | Voorruitwisser;
Verwarmde sproeiers voor de ruitenwisser; Ventilator relais; Airconditioning; Centrale aansluitdoos; Hulpeverwarming; Verwarmde voor- en achterruit; Verwarmde sproeiers voor de ruitenwisser. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 3 | Verlichting van het kenteken | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 15 | Voorste mistlampen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 3 | Ontstekingsrelais;
Brandstofpomp; Motorcontrole; Relais voor het ontkoppelen van de brandstofpomp; Gloeibougies (diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 25 | Voorruitwisser;
Hulpeverwarming; Extra batterij; Verlichting van de bagageruimte; Trekkhaak. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 25 | Verwarmingsventilator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

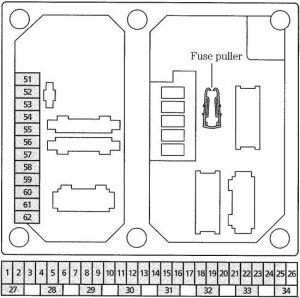

| Centrale zekeringkast (onder het dashboard niveau 1) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 20 | Verwarmde achterruit;
Verwarmde spiegels. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | 20 | Richtingaanwijzers | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | 10 | Ontkoppel relais van de verbruiker (interieurverlichting) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | 10 | Waarschuwingssignaal | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 5 | Elektronische voeding aan boord | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | 5 | Parkeerlicht aan de rechterkant | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | 5 | Parkeerlicht aan de linkerkant | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58 | 10 | Verstelling van de lichten;
Dagrijverlichting (Scandinavië). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 59 | 10 | Dimlichten aan de linkerkant | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | 10 | Dimlichten aan de rechterkant | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 61 | 10 | Verblindende lichten aan de linkerkant | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 62 | 10 | Verblindende lichten aan de rechterkant | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Extra zekeringen (onder de bestuurdersstoel)
| Nr | Amperes [A] | Beschrijving |
| 76 | 15 | Bagagecompartiment aansluiting |
| 77 | 25 | Extra batterij (indien geïnstalleerd) |
| 30 | ||
| Relais | ||
| 20 | Extra verwarming | |
Centrale zekeringkast (onder het dashboard, niveau 2)
| Nr | Beschrijving | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Koelventilator niveau 2 (motoren 2,0 en 2,3 en DOHC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrische spiegels (motor 2.8 en CD-V6) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Koelventilator niveau 1 (motoren 2,0 en 2,3 en DOHC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrische spiegels (motor 2.8 en CD-V6) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Inverter relais (motoren 2.0 en 2.3 en DOHC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Radiotelefoon (motoren 2.8 en CD-V6 en turbodiesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Katalysator (motor 2.8 en CD-V6) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Extra verwarming, airconditioning | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Waarschuwingsgeluid voor veiligheidsgordel (motor 2.8 en CD-V6) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Koelventilator motor (motoren 2.8 en CD-V6 en turbodiesel) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Automatische transmissie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Extra verwarming, niveau ventilator 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Sproeier van de lichten | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Dagrijverlichting (Scandinavië) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Claxon | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Volledige ontkoppeling van de gasklep | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Airconditioning | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Blokkeringsdiode (motoren 2.8 en CD-V6 en turbo diesel) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Motor immobilisatiesysteem | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Schakelaar voor luchtcirculatie (airconditioning en extra verwarming) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Openbare achterramen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Extra verwarming | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Koelsysteem | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Radiotelefoon (motor 2.8 en CD-V6) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Blokkeringsdiode | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Diesel relais (dieselmotor met turbocompressor) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Centrale zekeringkast (onder het dashboard, niveau 3)
| Nr | Amperes [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * | 50 | Verwarmde voorruit | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * | 30 | Elektrische ramen;
Openbare achterramen. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * | 80 | Gloeibougies (dieselmotor) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * | 50 | Gloeibougies (dieselmotor) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * | 30 | Koelventilator niveau 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * | 40 | Koelventilator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * | 40 | Koelventilator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Extra verwarming | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Motor van de ruitenwissers | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Secundaire luchtinjectie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gloeibougies relais – fase 2 (motor turbodiesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Verwarmde voorruit | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Brandstofpomp (benzinemotoren) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gloeibougies relais (dieselmotor met turbocompressor) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Airconditioning (motoren 2,0 en 2,3 en DOHC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gloeibougies relais – fase 1 (motor turbodiesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Koelventilator (motor 2.8 en CD-V6) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Startmotor relais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * De positie van de maxifuses hangt af van het model. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ford Galaxy (2006-2015) – schema van de zekeringkast
Productiejaar: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Zekering voor sigarettenaansteker (voedingsaansluiting) in de Ford Galaxy (2006-2015) is de zekering F19 in de zekeringkast in het interieur.

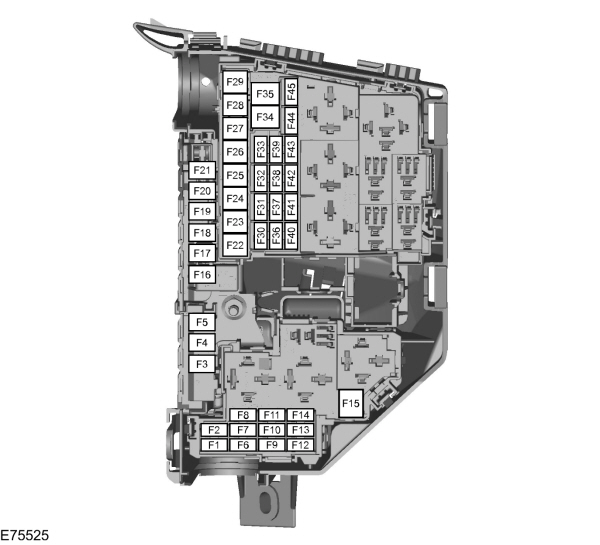

Zekeringkast in de motorruimte
| Nr | Amperes [A] | Beschrijving |
| F1 | 10 | Versnellingscontrole module (AWF21) |
| 15 | Versnellingscontrole module (MPS6) | |
| F2 | 5 | Controle van de gloeibougies (dieselmotoren) |
| 5 | Controle van de gloeibougies van de verdamper (2,0 l Duratorq-TDCi Norm V en 2,2 l Duratorq-TDCi Norm V) | |
| F3 | 70 | Koelventilator motor – dubbele ventilator (2,3 l Duratec-HE en 2,2 l Duratorq-TDCi automatisch) |
| 80 | Hydraulische elektrische stuurbekrachtiging (EHPAS) (1,6 l EcoBoost SCTi, 2,0 l EcoBoost SCTi, 1,6 l Duratorq-TDCi Norm V en 2,0 l Duratorq-TDCi) | |
| F4 | 60 | Gloeibougies |
| F5 | 60 | Koelventilator motor (1,6 l Duratorq-TDCi, 2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norm V, 2,2 l Duratorq-TDCi handmatig, 2,0 l Duratec-HE, 2,3 l Duratec-HE en 2,0 l EcoBoost SCTi) |
| 70 | Koelventilator motor – dubbele ventilator (1,6 l EcoBoost SCTi) | |
| F6 | 7.5 | HEGO-sensor (1,6 l Duratorq-TDCi) |
| 10 | HEGO-sensor; CMS-sensor; Zuurstofsensor (motorcontrole). | |
| 20 | Gloeibougie van de verdamper (2,0 l Duratorq-TDCi Norm V en 2,2 l Duratorq-TDCi Norm V) | |
| F7 | 5 | Relais van de bobines |
| F8 | 10 | Module van het aandrijfsysteem; Brandstofdosering; MAF-sensor; Brandstofdrukregelklep (motorcontrole). |
| 20 | Module van het aandrijfsysteem (2,0 l EcoBoost SCTi en 2,0 l Duratorq-TDCi Norm V) | |
| 15 | Module van het aandrijfsysteem (1,6 l EcoBoost SCTi, 1,6 l Duratorq-TDCi en 2,2 l Duratorq-TDCi Norm V) | |
| F9 | 10 | MAF-sensor, brandstofinjectoren (motorcontrole) |
| 5 | Brandstofpomp verdamper (2,0 l Duratorq-TDCi Norm V) | |
| 7.5 | MAF-sensor; EGR-bypassklep; Brandstofpomp verdamper (2,2 l Duratorq-TDCi Norm V) (motorcontrole) | |
| 7.5 | Ontlastklep; TMAF-sensor; Actieve afdekking; Bypassklep; Relais van de bobine; Hulpwaterpomp (1,6 l EcoBoost SCTi) | |
| F10 | 10 | Motorcontrole module (2,0 l Duratorq-TDCi) |
| 7.5 | Extra werking, waterpomp (1,6 l EcoBoost SCTi) | |
| F11 | 10 | PCV-klep; VCV-klep; Water in brandstof sensor; Geluidsontlastklep; Vortex controleklep; Variabele inlaatklep; EGR-klep; IVVT olie controleklep (motorcontrole); T.MAF-sensor; Variabele uitlaatgas distributieklep; Actieve afdekking; Tankontlastklep; Turbo controleklep; Ontlastklep (motorcontrole). |
| 10 | Turbo controleklep; MAF-sensor; Actieve afdekking; EGR-klep; VCV-klep (1,6 l Duratorq-TDCi) | |
| 5 | MAF-sensor; Water in brandstof sensor; Actieve afdekking; Inlaat doseringsklep (2,0 l Duratorq-TDCi Norm V) | |
| 7.5 | Druk in de brandstofleiding; Brandstofdosering; Actieve afdekking (2,2 l Duratorq-TDCi Norm V) | |
| 10 | Turbo compressor controleklep; Variabele distributieklep voor inlaatkleppen; Variabele distributieklep voor uitlaatgassen; Tankreinigingsklep; Elektrische bypassklep (1,6 l EcoBoost SCTi) | |
| F12 | 10 | Bobine op de stekker; Tankontlastklep; Drukschakelaar van de stuurbekrachtiging (motorcontrole) |
| 10 | EGR gasklep; Variabele turbo controle (2,0 l Duratorq-TDCi). | |
| 5 | Bobines van de relais (2,0 l Duratorq-TDCi Norm V, 2,2 l Duratorq-TDCi Norm V en 1,5 l Duratorq-TDCi) | |
| 15 | Ontstekingsbobines (1,6 l EcoBoost SCTi en 2,0 l EcoBoost SCTi) | |
| F13 | 15 | Klimatisering |
| F14 | 15 | Verwarming van de brandstoffilter (2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norm V en 1,6 l Duratorq-TDCi) |
| 10 | F1EGO-sensoren (2,2 l Duratorq-TDCi Norm V) | |
| F15 | 40 | Relais van de startmotor |
| F 16 | 80 | Extra brandstofverwarmer (PTC) |
| F17 | 60 | Voeding van de centrale zekeringkast A |
| F18 | 60 | Voeding van de centrale zekeringkast B |
| F19 | 60 | Voeding van de achterste zekeringkast C |
| F20 | 60 | Voeding van de achterste zekeringkast D |
| F21 | 30 | VQM / andere van VQM: cluster / audio / AC / FLR |
| F22 | 30 | Module van de voorruitwisser |
| F23 | 30 | 2006-2008: Verwarmde achterruit |
| 25 | 2009-2015: Verwarmde achterruit | |
| F24 | 30 | Sproeier van de lichten |
| F25 | 30 | ABS-kleppen |
| F26 | 40 | ABS-pomp |
| F27 | 30 | 2006-2010: Brandstofverwarmer |
| 25 | 2011-2015: Brandstofverwarmer | |
| F28 | 40 | Verwarming ventilator |
| F29 | – | Niet gebruikt |
| F30 | 5 | 2011-2015: ABS-laden 30 |
| F31 | 15 | Claxon |
| F32 | 5 | 2009-2015: Brandstofverwarmer – afstandsbediening |
| F33 | 5 | Module van de lichtschakelaar; Zekeringen van de zekeringkast in de motorruimte. |
| F34 | 40 | Verwarmde voorruit (linkerkant) |
| F35 | 40 | Verwarmde voorruit (rechterkant) |
| F36 | 5 | 2006-2010: ABS |
| 15 | 2011-2015: Voeding van de achterruitenwisser 15 | |
| F37 | 10 | 2006-2010: Verwarmde sproeiers van de voorruit |
| 7.5 | 2011-2015: Verwarmde sproeiers van de voorruit / FLR + FSM KL15 | |
| F38 | 5 | 2006-2010: Adaptieve cruise control (ACC) |
| 10 | 2011-2015: Voeding PCM / TCM / EHPAS15 | |
| F39 | 15 | Adaptief voorlichtingssysteem (AFS) |
| F40 | 5 | 2011-2015: Module voor het nivelleren van de lichten / AFS |
| F41 | 20 | Instrumentenpaneel |
| F42 | 10 | 2006-2010: Motorcontrole module; Versnellingsmodule; Hydraulische elektrische stuurbekrachtiging (EHPAS). |
| 5 | 2011-2015: IP cluster | |
| F43 | 5 | 2006-2010: Nivellering van de lichten; Adaptief voorlichtingssysteem (AFS). |
| 15 | 2011-2015: Audiomodule; BVC; DAB-module. | |
| F44 | 20 | Module van de hydraulische elektrische stuurbekrachtiging (2,0 l Duratorq-TDCi), vacuümpomp (2,5 l Duratec-ST) |
| 5 | 2011-2015: Automatische en handmatige airconditioning | |
| F45 | 5 | 2006-2010: Achterruitenwisser |
| 15 | 2011-2015: FLR (Start Stop) |

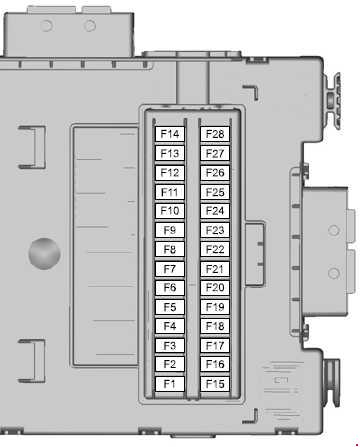

Interieur zekeringpaneel (2006-2009)
| Nr | Amperes [A] | Beschrijving |
| F1 | 5 | Regen sensor |
| F2 | 10 | Voeding SRS (airbag) |
| F3 | 5 | ABS; Richtingsafwijkingssensor (ESP); Elektrische parkeerrem (EPB); Voeding van het gaspedaal. |
| F4 | 7.5 | Elektronische voeding; Voeding van het gaspedaal; Elektronische zekering. |
| F5 | 15 | 2006-2007: Achterruitenwisser |
| F6 | 15 | Audiosysteem (inclusief spraakbesturing) |
| F7 | 7.5 | Stuurwielmodule |
| F8 | 5 | Cluster |
| F9 | 15 | Hoofdkabel |
| F10 | 20 | Elektrisch dak |
| F11 | 7.5 | Verlichting van de achteruit |
| F12 | – | Niet gebruikt |
| F13 | 15 | Voorste mistlamp |
| F14 | 15 | Sproeier van de voorruit |
| F15 | 10 | Adaptieve cruise control (ACC) |
| F 16 | – | Niet gebruikt |
| F17 | 10 | Interne verlichting |
| F18 | 5 | Motor immobilisatie |
| F19 | 15 | Sigarettenaansteker |
| F20 | – | Niet gebruikt |
| F21 | 5 | 2006-2007: Radio; Regen sensor; 2008-2009: Frequentie ontvanger; Interne bewegingssensor. |
| F22 | 20 | Brandstofpomp |
| 7.5 | Brandstofpomp (2,2 l Duratorq) | |
| F23 | – | Niet gebruikt |
| F24 | 5 | Ontstekingssleutel |
| F25 | 10 | Brandstoftankklep |
| F26 | 5 | Waarschuwingsgeluid voor reserve (waarschuwingssysteem); OBD II (diagnose van de boordcomputer). |
| F27 | 5 | Stuurkolom eenheid; Klimaatmodule. |
| F28 | 5 | Remlichtschakelaar |
Interieur zekeringpaneel (2010-2015)
| Nr | Amperes [A] | Beschrijving |
| F1 | 7.5 | Stuurwielmodule |
| F2 | 5 | Cluster |
| F3 | 10 | Interne verlichting |
| F4 | 5 | Motor immobilisatie |
| F5 | 7.5 | Adaptieve cruise control (ACC) |
| F6 | 5 | Regen sensor |
| F7 | 20 | Sigarettenaansteker |
| F8 | 10 | Uitschakeling van de voeding van de brandstoftankklep |
| F9 | 15 | Sproeiers van de voorruit – achterruit |
| F10 | 15 | Sproeiers van de voorruit – voorruit |
| F11 | 10 | Voeding voor het ontgrendelen van de bagageruimte |
| F12 | 10 | Voeding voor de vergrendeling van de brandstoftankklep |
| F13 | 20 | Brandstofpomp |
| 7.5 | Brandstofpomp (2,2 l Duratorq-TDCi Norm V) | |
| F14 | 5 | Afstandsbediening ontvanger; Interne bewegingssensor. |
| F15 | 5 | Ontstekingssleutel |
| F 16 | 5 | Waarschuwingsgeluid voor reserve (waarschuwingssysteem); OBD II (diagnose van de boordcomputer). |
| F17 | 5 | Vibratie startapparaat van het stuur |
| F18 | 10 | Voeding SRS (airbag) |
| F19 | 7.5 | ABS, richtingsafwijkingssensor (ESC); Elektrische parkeerrem (EPB); Voeding van het gaspedaal. |
| F20 | 7.5 | Elektronische voeding; Elektronische zekering; Auto-dim spiegel; Waarschuwing voor het verlaten van de rijstrook. |
| F21 | 15 | Voeding radio |
| F22 | 5 | Remlichtschakelaar |
| F23 | 20 | Elektrisch dak |
| F24 | 5 | Voeding voor de klimaatmodule en de stuurkolom |

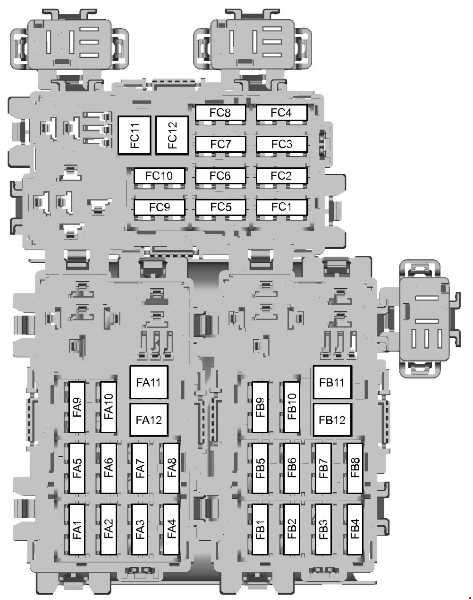

Achterste zekeringkast
| Nr | Amperes [A] | Beschrijving |
| FA1 | 25 | Deurmodule (voor links) (raam omhoog/omlaag, centrale vergrendeling, opvouwbare elektrische spiegel, verwarmde spiegel) |
| FA2 | 25 | Deurmodule (voor rechts) (raam omhoog/omlaag, centrale vergrendeling, opvouwbare elektrische spiegel, verwarmde spiegel) |
| FA3 | 25 | Deurmodule (achter links) (raam omhoog/omlaag) |
| FA4 | 25 | Deurmodule (achter rechts) (raam omhoog/omlaag) |
| FA5 | 10 | Achterste vergrendeling (zonder achterdeurmodules) |
| FA6 | 15 | Aanwezig extra voeding |
| FA7 | 5 | Relais van de bobines |
| FA8 | 20 | 2010-2015: Sleutelloze voertuigmodule |
| FA9 | 5 | 2011-2015: Relais van de bobines |
| FA10 | 30 | 2006-2010: Elektrische stoel van de bestuurder |
| FA11 | 20 | Accessoires, aanhangermodule |
| FA12 | 30 | 2011-2015: Elektrische stoel van de bestuurder |
| FB1 | 5 | 2006-2010: Parkeerhulp module; Dodehoekdetectiesysteem. |
| 15 | 2011-2015: Sunblind systeem | |
| FB2 | 15 | Veringsmodule |
| FB3 | 15 | Verwarmde stoel van de bestuurder |
| FB4 | 15 | Verwarmde stoel van de voorpassagier |
| FB5 | – | Niet gebruikt |
| FB6 | 10 | Achterste klimaatregeling |
| FB7 | – | Niet gebruikt |
| FB8 | 10 | 2010: Zonnescherm systeem |
| 5 | 2011-2015: Parkeerhulp, BLIS | |
| FB9 | 30 | Elektrische stoel van de voorpassagier |
| FB10 | 10 | Alarmgeluid voor diefstal |
| FB11 | – | Niet gebruikt |
| FB12 | – | Niet gebruikt |
| FC1 | 7.5 | Achterste elektrische ramen |
| FC2 | 30 | Elektrische parkeerrem (EPB) |
| FC3 | 30 | Elektrische parkeerrem (EPB) |
| FC4 | 10 | Achterste klimaatregeling |
| FC5 | 7.5 | 2006-2010: CD-wisselaars; Achterste entertainment systeem. |
| 20 | 2011-2015: Sleutelloze voertuig | |
| FC6 | 20 | Achterste klimaatventilator |
| FC7 | 5 | Geheugenfunctie stoel module |
| FC8 | 20 | 2010: Sleutelloze voertuigmodule |
| 7.5 | 2011-2015: Achterste entertainment systeem; CD-wisselaars. | |
| FC9 | 20 | 2010-2015: Audio versterker |
| FC10 | 10 | 2010-2015: Sony audio |
| FC11 | – | Niet gebruikt |
Ford Galaxy (2015-2016) – schema van de zekering
Productiejaar: 2015, 2016.
Zekering voor sigarettenaansteker (voedingsaansluiting) in de Ford Galaxy (2015-2016) is de zekering 10 in de zekeringkast.
Energie distributiekast
| Nr | Amp [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 25A 3 | Motor van de ruitenwisser | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | – | Relais van de startmotor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15A 1 | Achterruitenwisser; Regen sensor. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | – | Relais van de ventilatormotor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20A 3 | Voedingspunt 3 – Achterkant van de console | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | – | Relais van de extra verwarming nr. 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20A 1 | Module van het aandrijfsysteem – voertuigvermogen 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20A 1 | Module van het aandrijfsysteem – voertuigvermogen 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | – | Relais van de module van het aandrijfsysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 20A 3 | Voedingspunt 1 – Voorzijde van de bestuurder | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15A 2 | Module van het aandrijfsysteem – voertuigvermogen 4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15A 2 | Module van het aandrijfsysteem – voertuigvermogen 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10A 2 | Niet gebruikt (reserve) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10A 2 | Niet gebruikt (reserve) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | – | Relais van de startmotor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20A 3 | Voedingspunt 2 – console | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 20A 3 | Voedingspunt 4 – bagageruimte | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10A 1 | Niet gebruikt (reserve) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10A 1 | Elektronische stuurbekrachtiging in Run-Start modus | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10A 1 | Actieve verlichting | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15A 1 | Actieve transmissiecontrole. Starten/stopen van de olie pomp van de transmissie. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10A 1 | Elektroventiel van de airconditioningcompressor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 15A 1 | Starten; Dodehoek informatie systeem; Achteruitrijcamera; Adaptieve cruise control; Heads-up display; Spanningsstabilisatie module. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 10A 1 | Starten start 7 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 10A 2 | Voorkomen van blokkeren van de wielen tijdens starten. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 10A 2 | Module van het aandrijfsysteem met startfunctie. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 10A 1 | Waterpomp voor de achterruitenwisser | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | – | Elektronisch relais van ventilator 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | – | Relais van de airconditioningcompressor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 15A 1 | Elektrische vergrendeling van de stuurkolom | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | – | Elektronisch relais van ventilator 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | – | Relais van de elektrische ventilator 2 en 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | – | Relais van de koplampen sproeiers | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | – | Relais van de claxon | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | – | Relais van de brandstofpomp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 10A 1 | Niet gebruikt (reserve) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 5A 1
Post correlati:
 Jeroen van Vliet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
