Schema van de zekeringen en relais – Ford Edge

Betreft voertuigen geproduceerd in de jaren:

2007.

Interieur

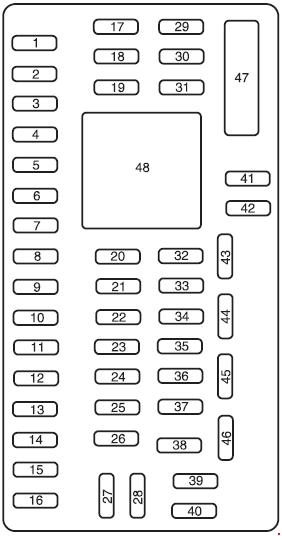

Het zekeringenpaneel bevindt zich achter het bekledingspaneel aan de linkerkant van de bestuurdersruimte, dichtbij de handrem, achter het deksel.

Om het bekledingspaneel te verwijderen, beweeg de ontgrendelingshendel naar rechts en trek vervolgens het bekledingspaneel eruit.
Om het deksel van het zekeringenpaneel te verwijderen, druk op de lipjes aan beide zijden van het deksel en verwijder vervolgens het deksel.

Om het deksel van het zekeringenpaneel opnieuw te installeren, plaats de bovenkant van het deksel op het zekeringenpaneel en druk vervolgens de onderkant van het deksel naar beneden totdat het op zijn plaats klikt. Trek voorzichtig aan het deksel om ervoor te zorgen dat het goed vastzit.

Om het bekledingspaneel opnieuw te installeren, lijn de lipjes aan de onderkant van het paneel uit met de groeven, druk het paneel en beweeg de ontgrendelingshendel naar links om het paneel vast te zetten.

Nummer	Ampère [A]	Beschrijving
1	30A	Niet gebruikt (reserve)
2	15A	Niet gebruikt (reserve)
3	15A	Familie-entertainmentsysteem (FES); Besturing van de achterstoelen.
4	30A	Niet gebruikt (reserve)
5	10 A	Verlichting van het toetsenbord; Zitplaats tweede rij; Bandenspanning controlesysteem (TPMS); Versnellingspook vergrendeling (BSI).
6	20A	Knipperlichten
7	10 A	Dimlichten (links)
8	10 A	Dimlichten (rechts)
9	15A	Interieurverlichting; Bagageruimtelampen.
10	15A	Achtergrondverlichting; Verlichting voor instap.
11	10 A	Vierwielaandrijving
12	7,5A	Spiegelaansluitingsschakelaar; Geheugen voor bestuurdersstoel; Bestuurdersstoelmodule – voeding behouden (KA).
13	7,5A	Niet gebruikt (reserve)
14	10 A	Niet gebruikt (reserve)
15	10 A	Klimaatregeling
16	15A	Niet gebruikt (reserve)
17	20A	Voeding voor alle motorvergrendelingen; Ontgrendeling van de achterklep; Schuifdak.
18	20A	Niet gebruikt (reserve)
19	25A	Achterruitenwisser
20	15A	Gegevensverbindingen
21	15A	Mistlampen
22	15A	Parkeerlichten
23	15A	Dimlichten
24	20A	Toeter relais
25	10 A	Aanvraaglichten; Interne lichten.
26	10 A	Dashboard indicatoren set
27	20A	Ontsteking
28	5A	Radio
29	5A	Dashboard indicatoren set
30	5A	Overload annulering schakelaar
31	10 A	Kompas; Automatische aanpassing van de achteruitkijkspiegel.
32	10 A	Niet gebruikt (reserve)
33	10 A	Niet gebruikt (reserve)
34	5A	Stuurhoek sensor
35	10 A	Achteruitrijhulp; AWD; Verwarmde stoel module.
36	5A	PATS transceiver
37	10 A	Klimaatregeling
38	20A	Subwoofer/versterker (audiofiele radio)
39	20A	Radio
40	20A	Niet gebruikt (reserve)
41	15A	Vertraagde toegang functie voor radio verlichting en vergrendel schakelaar
42	10 A	Niet gebruikt (reserve)
43	10 A	Logica van de achterruitenwisser
44	10 A	Klantaccessoire kanaal
45	5A	Logica van de voorruitenwissers; Voeding van de airconditioning relais.
46	7,5A	Passagiersclassificatie sensor (OCS); Passagier airbag deactivatie indicator (PADI).
47	Automatische schakelaar 30A	Elektrische ramen
48	—	Vertraagde accessoires relais

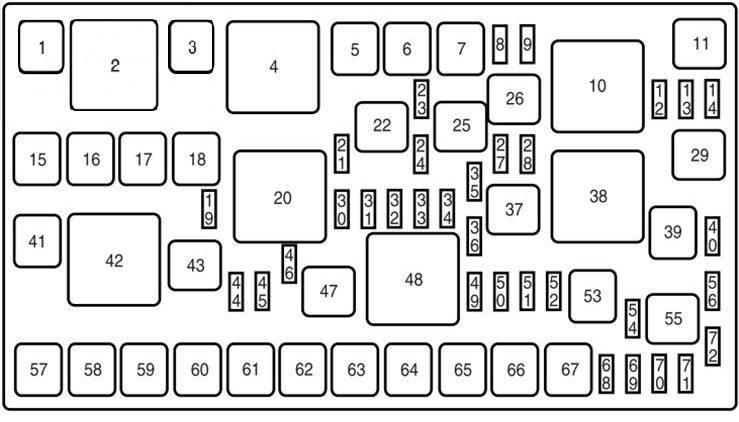

Motor

Nummer	Ampère [A]	Beschrijving
1	—	Niet gebruikt
2	—	Relais van de ventilatormotor
3	—	Niet gebruikt
4	—	Niet gebruikt
5	40A**	Koelventilator (voertuigen met aanhangwagen)
5	60A**	Koelventilator (voertuigen zonder aanhangwagen)
6	40A**	Koelventilator (alleen aanhangwagen)
7	—	Niet gebruikt
8	10 A*	Alternator
9	20 A*	Verlichting voor aanhangwagen
10	—	Niet gebruikt
11	—	Relais van de aanhangwagenverlichting
12	—	Niet gebruikt
13	—	Niet gebruikt
14	—	Niet gebruikt
15	40A**	ABS pomp motor
16	30A**	Verwarmde voorstoelen
17	20A**	Sigarettenaansteker / Voeding
18	20A**	Schuifdak
19	—	Diod van de brandstofpomp
20	—	Relais PCM
21	7,5 A*	PCM – Houd voeding in leven (KA)
22	—	Relais van de linker stoplichten van de aanhangwagen
23	—	Niet gebruikt
24	15 A*	Stoplicht / linker aanhangwagen
25	—	Relais voor het ontgrendelen van de achterstoelen
26	—	Relais van de brandstofpomp
27	10 A*	Ontgrendeling van de achterstoelen
28	15 A*	Verwarmd spiegel
29	—	Relais verwarmde spiegel
30	15 A*	VPWR 1 – PCM
31	10 A*	VPWR 3 – PCM
32	10 A*	VPWR 2 – PCM
33	15 A*	VPWR 4 – PCM
34	—	Niet gebruikt
35	10 A*	Airconditioning schakelaar
36	—	Niet gebruikt
37	—	Relais van de airconditioningcompressor
38	—	Relais van de achterruitontdooiing
39	40A**	Achterruitontdooiing
40	—	Niet gebruikt
41	30A**	Startmotor
42	—	Relais van de startmotor
43	—	Relais van de achteruitlamp
44	10 A*	Achteruitlampen
45	—	Niet gebruikt
46	15 A*	Rechter achteruitlamp van de aanhangwagen
47	—	Relais van de rechter achteruitlamp van de aanhangwagen
48	—	Startrelais
49	10 A*	PCM ISPR
50	10 A*	ABS Start/Start
51	—	Niet gebruikt
52	5A*	Diod van de brandstofpomp relais
53	30A**	Zekeringenpaneel interieur – start
54	—	Niet gebruikt
55	—	Niet gebruikt
56	—	Diod van de airconditioningcompressor
57	40A**	ABS kleppen
58	30A**	Voorruitwissers
59	—	Niet gebruikt
60	30A**	Elektrisch verstelbare bestuurdersstoel
61	30A**	Elektrisch verstelbare passagiersstoel
62	—	Niet gebruikt
63	40A**	Ventilatormotor
64	20A**	Sigarettenaansteker/Punt van voeding
65	20A**	Sigarettenaansteker/Punt van voeding
66	20A**	Sigarettenaansteker/Punt van voeding
67	—	Niet gebruikt
68	15 A*	Brandstofpomp
69	—	Niet gebruikt
70	—	Niet gebruikt
71	10 A*	Stoplichten
72	—	Niet gebruikt
		* Mini zekeringen ** Cartridge zekeringen
