Ford Bronco (1992-2022) – zekeringdoos

Ford Bronco – zekering schema

Productiejaar: 1992, 1993, 1994, 1995, 1996.

Voor de sigarettenaansteker (voedingspunten) zijn de zekeringen 9 en 16 in de zekeringkast van het dashboard verantwoordelijk.

Locatie van de zekeringkast

Het zekeringpaneel bevindt zich achter het deksel aan de linkerkant van het stuur.

Zekeringkast schema

Toewijzing van de zekeringen in het dashboard

Nummer	Ampèrages [A]	Beschrijving
1	30A	Verwarming/airconditioning ventilator
2	30A	Achterruitverwarming; Automatische schakelaar: Intermittent ruitenwisser/reiniger.
3	—	Niet gebruikt
4	15A	Buitenverlichting; Instrumentenverlichting; Toegang zonder sleutel; Waarschuwingsgeluid/ gong module
5	10 A	Airbag limiter
6	15A	Airconditioningcompressor; Afstandsbediening/sleutelloze toegang
7	15A	Achterruitontdooiing; Zet de lichten aan
8	15A	Cortesia/lampen; Elektrische buitenspiegels; Motorruimte verlichting; Toegang zonder sleutel; Teller; Verlichting van de spiegel in het zonnescherm; Waarschuwingsgeluid/gong module
9	25A	Voedingspunt
10	4A	Instrumentverlichting
11	15A	Radio; Radio display dimmers
12	20A / 30A (schakelaar)	Elektronische transmissie met vierwielaandrijving; Elektrische portiersloten; Lendensteun voeding; Elektrisch raam in de achterklep
13	15A	Antiblokkeer remmen; Remschakelaar; Cruise control; Remlichten/noodverlichting; Stop sensor voor elektronische motorcontrole
14	20A (schakelaar)	Elektrische ramen; Elektrisch raam in de achterklep: Schakelaar op het instrumentenpaneel
15	—	Niet gebruikt
16	15A	Sigarettenaansteker
17	10 A	Elektronische transmissie; indicatoren; Snelheidsmeter; Waarschuwingsgeluid/gong module; Waarschuwingsindicatoren
18	10 A	Airbag deactivatie; Automatische achteruitkijkspiegel dag/nacht; Remschakelaar; Elektronische vierwielaandrijving schakelmodule; Hangende console; Teller

Nummer	Ampèrages [A]	Beschrijving
1	20A	Geluidvermogen
2	15A of 30A	Antiblokkeer remmen (30 A) of mistlamp relais (15 A)
3	30A	Knipperlicht voor het passeren; Dagrijverlichting (alleen Canada); Claxon; Cruise control
4	25A	Achteruitrijverlichting van de aanhanger; Verlichting voor het rijden met aanhanger
5	15A	Antiblokkeer remmen; Reserveverlichting; Dagrijverlichting module (DRL) (alleen Canada); Cruise control; Opladen van de aanhangwagen batterij relais
6	10 A	Stop/draai rechts van de aanhanger
7	10 A	Stop/draai links van de aanhanger
8	30A max	Antiblokkeer remmen
9	max. 20A	Relais voor de brandstofpomp; Transmissie controle systeem
10	max. 20A	Dashboard zekeringen: 15,18; Startmotor relais
11	—	Niet gebruikt
12	Diode	Relais voor het transmissie controle systeem
13	max. 50A	Dashboard zekeringen: 5,9,13
14	30A max	Achterruitontdooiing
15	max. 50A	Dashboard zekeringen: 1, 7; Netvak: zekering 5
16	max. 20A	Voeding voor de brandstofpomp
17	max. 50A	Laadlicht van de dynamo; Dashboard zekeringen: 2, 6, 11,14,17; Netvak: zekering 22
18	30A max	Opladen van de aanhangwagen batterij
19	max. 40A	Lichten
20	max. 50A	Dashboard zekeringen: 4, 8, 12,16
21	30A max	Voeding voor de aanhanger rem
22	max. 20A	Ontvanger van de verdeler; Ontstekingsspoel; Relais voor het transmissie controle systeem; Geïntegreerde film module (TFI)
Relais 1		Transmissie controle systeem
Relais 2		Brandstofpomp
Relais 3		Claxon
Relais 4		Verlichting voor het rijden met aanhanger
Relais 5		Motor van het antiblokkeer systeem (ABS)

Ampèrages [A]	Beschrijving	Locatie
circulatie 22 A Brkr.	Lichten en grootlicht indicator	Geïntegreerd met de lichten schakelaar
12 Ga. Zekering	Dynamo, 95 A	Bij het starten van de motor relais (benzinemotor)
(2) 12 ga. zekeringen	Dynamo, 130 A	Bij het starten van de motor relais (dieselmotor)
(2) 14 Ga. zekeringen	Bougies voor dieselmotoren	Bij het starten van de motor relais

Ford Bronco – zekering schema

Productiejaar: 2021.

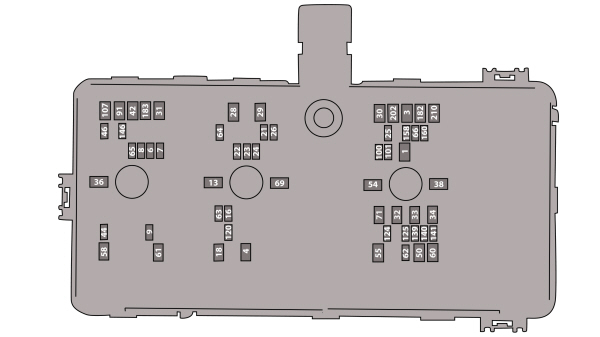

Zekering onder de motorkap

Nummer	Beoordeling	Beschrijving
1	30 A	Carrosserie controle module – batterij voeding op voeding 1.
3	30 A	Carrosserie controle module – batterij voeding op voeding 2.
4	30 A	Brandstofpomp.
6	25 A	Vermogen van de transmissie controle module.
7	30 A	Elementen van het transmissiesysteem.
8	20 A	Elementen van het transmissiesysteem.
9	20 A	Ontstekingsspoelen.
13	40 A	Ventilator motor.
16	10 A	Achterruitverwarming.
18	30 A	Startmotor.
21	10 A	Niet gebruikt (reserve).
22	10 A	360 graden camera module.
23	10 A	Antiblokkeer systeem startapparaat.
24	10 A	Transmissie controle module; Stuurhulp module.
25	10 A	Blindspot informatie systeem; Achteruitrijcamera; Adaptieve cruise control; Transmissie controle module.
26	15 A	Transmissie controle module.
28	60 A	Antiblokkeer systeem kleppen.
29	60 A	Antiblokkeer systeem pomp.
30	30 A	Elektrisch verstelbare bestuurdersstoel.
31	30 A	Elektrisch aangedreven passagiersstoel.
32	20 A	Hulppunt voeding.
33	20 A	Hulppunt voeding.
34	20 A	Hulppunt voeding.
36	40 A	DC/AC omvormer 150 W.
38	30 A	Verwarmde stoel module.
42	30 A	Remmodule voor aanhanger.
44	10 A	Remschakelaar.
46	20 A	SYNC module.
50	40 A	Verwarmde achterruit.
54	40 A	Transmissie controle module.
55	30 A	Relais voor de parkeerlichten van de aanhanger.
58	20 A	Achteruitrijlichten voor het trekken van de aanhanger.
60	30 A	Schakelaar van leverancier #1.
61	15 A	Schakelaar van leverancier #2.
62	10 A	Schakelaar van leverancier #3.
63	10 A	Schakelaar van leverancier #4.
64	10 A	Schakelaar van leverancier #5.
65	10 A	Schakelaar van leverancier #6.
66	10 A	Module voor het loskoppelen van de stabilisatorbalk.
69	30 A	Voorruitwissers.
71	30 A	Achterruitwisser.
91	40 A	Relais voor de aanhangwagen verlichting.
100	20 A	Linker lichten.
101	20 A	Rechter lichten.
107	30 A	Opladen van de aanhangwagen batterij.
120	10 A	Brandstofinjectoren (2,7L).
124	5 A	Niet gebruikt (reserve).
125	10 A	Slimme USB lader 1.
139	5 A	Slimme USB lader 2.
140	5 A	Niet gebruikt (reserve).
141	5 A	Niet gebruikt (reserve).
146	20 A	Versterker.
158	10 A	Start/ module voor het starten van de stabilisatorbalk.
160	10 A	Intelligente gegevensverbinding controle.
182	60 A	Module van de bestuurdersdeur.
183	60 A	Module van de passagiersdeur.
202	60 A	Carrosserie controle module B+.
210	30 A	Stop van de carrosserie controle module.

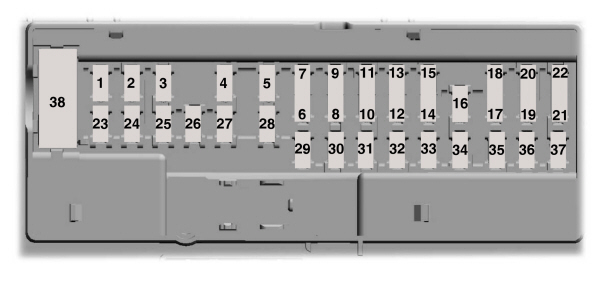

Zekeringen van de carrosserie controle module

Nummer	Ampère [A]	Beschrijving
1	—	Niet gebruikt.
2	10 A	Elektrische ramen; DC/AC omvormer.
3	7,5 A	Buitenspiegels; Draadloze oplaadmodule.
4	20 A	Niet gebruikt (reserve).
5	—	Niet gebruikt.
6	10 A	Inbraakalarm.
7	10 A	Niet gebruikt.
8	5 A	Niet gebruikt (reserve).
9	5 A	Niet gebruikt (reserve).
10	—	Niet gebruikt.
11	—	Niet gebruikt.
12	7,5 A	Klimatisering; Poortmodule.
13	7,5 A	Stuurkolom controle module; Dashboard module.
14	15 A	Niet gebruikt (reserve).
15	15 A	Niet gebruikt (reserve).
16	—	Niet gebruikt.
17	7,5 A	Niet gebruikt (reserve).
18	7,5 A	Niet gebruikt (reserve).
19	5 A	Ontsteking; Lichten.
20	5 A	Telematic module.
21	5 A	Temperatuur- en vochtigheidssensor in het voertuig.
22	5 A	Niet gebruikt.
23	30 A	Niet gebruikt (reserve).
24	30 A	Niet gebruikt (reserve).
25	20 A	Niet gebruikt (reserve).
26	30 A	Niet gebruikt (reserve).
27	30 A	Niet gebruikt (reserve).
28	30 A	Niet gebruikt (reserve).
29	15 A	Niet gebruikt (reserve).
30	5 A	Remschakelaar.
31	10 A	Terreinbeheer schakelaar; Geïntegreerde controlepaneel schakelaar; Schakelaar paneel voor transmissie en chassis controle; 12 inch centrale display; Radio frequentie ontvanger module.
32	20 A	Audio controle module.
33	—	Niet gebruikt.
34	30 A	Start/ontstekings relais.
35	5 A	Niet gebruikt (reserve).
36	15 A	Automatische lichten; Beeldverwerkingsmodule A.
37	20 A	Automatisch dimmende achteruitkijkspiegel; Parkeerhulp controle module; Verwarmd stuurwiel.
38	Automatische schakelaar 30 A	Niet gebruikt.
