Ford Fusion (2002-2018) – zekeringdoos

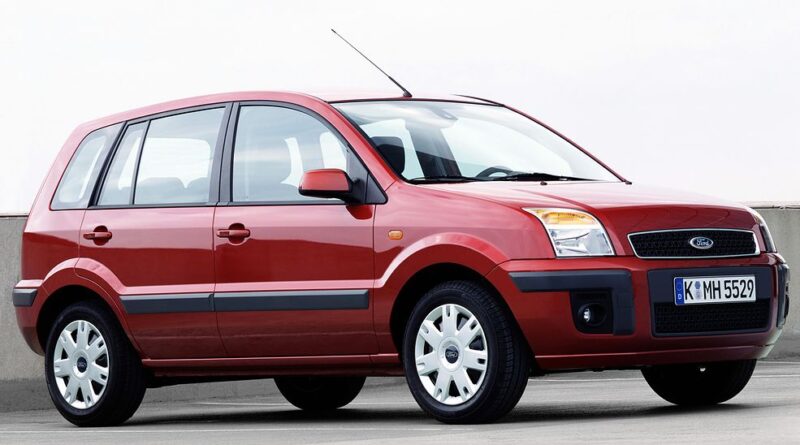

Ford Fusion (2002-2012) – schema van de zekering

Productiejaar: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.

Zekering voor sigarettenaansteker (voedingsaansluiting) in de Ford Fusion (2002-2012) is de zekering F29 in de zekeringkast op het dashboard.

Zekeringlabel

A Zekeringnummer
B Beschermde circuits
C Positie ( L = links en R = rechts)
D Nominale waarde van de zekering (ampère)

Symbool	Beschrijving
	Raadpleeg de handleiding van de eigenaar
	Airbag
	ABS
	Dimlichten
	Verstralers
	Mistlampen
	Verlichting controle
	Ruitenwissers
	Achterruitenwisser
	Verwarmde voorruit
	Verwarmde achterruit
	Verwarmde buitenspiegels
	Elektrische buitenspiegels
	Elektrische ramen
	Niet gebruikt
	Verwarmde stoelen
	Ventilator motor
	Klimatisering
	Sigarettenaansteker
	Toeter
	Dagrijverlichting
	Automatische transmissie of Durashift EST
	Motorbeheer (diesel) of katalysator
	Startmotor
	Audio systeem en diagnosepoort
	Motorbeheer of elektronisch module
	Brandstofpomp
	Extra verwarming; Voorverwarmingsgloeilampen; Injectiepomp relais.
	Batterij en oplaadsysteem
	Indicatoren set; Batterijbesparing; Nummerplaat verlichting; Algemeen elektronisch module (GEM).
	Zij- en achterlichten
	Centrale vergrendeling en toeter
	Alarmlichten en richtingaanwijzers
	Ontsteking
	Trailer trekhaak module
	Durashift EST
	Remlichten
	Achteruitrijlicht

Zekeringkast op het dashboard

Nr	Amperes [A]	Beschrijving
F1	–	–
F2	–	Trailer trekhaak module
F3	7,5	Verlichting
	–	Trailer trekhaak module
F4	10	Klimatisering, ventilator motor
F5	20	ABS, ESP
F6	30	ABS, ESP
F7	7,5	Automatische transmissie
	15	Automatische transmissie
F8	7,5	Elektrische spiegels
F9	10	Linker dimlicht
F10	10	Rechter dimlicht
F11	15	Dagrijverlichting
F12	15	Motorbeheer
F13	20	Motorbeheer, katalysator
F14	30	Startmotor
F15	20	Brandstofpomp
F 16	3	Motorbeheer (PCM geheugen)
F17	15	Verlichtingsschakelaar
F18	15	Radio, diagnosepoort
F19	15	Dagrijverlichting
F20	7,5	Indicatoren set; Batterijbesparing; Nummerplaat verlichting; Algemeen elektronisch module.
F21	–	–
F22	7,5	Positie en zijlichten (links)
F23	7,5	Positie en zijlichten (rechts)
F24	20	Centrale vergrendeling; Waarschuwingsgeluid; GEM module (TV).
F25	15	Alarmlichten; Richtingaanwijzers (GEM module).
F26	20	Verwarmde achterruit (GEM module)
F27	10	Toeter (GEM module)
	15	Toeter (GEM module)
F28	3	Batterij, oplaadsysteem
F29	15	Sigarettenaansteker
F30	15	Ontsteking
F31	10	Verlichtingsschakelaar
	20	Trailer trekhaak module
F32	7,5	Verwarmde spiegel
F33	7,5	Indicatoren set; Batterijbesparing; Nummerplaat verlichting; Algemeen elektronisch module.
F34	20	Panoramadak
F35	7,5	Verwarmde voorstoelen
F36	30	Elektrische ramen
F37	3	ABS, ESP
F38	7,5	Algemeen elektronisch module (terminal 15)
F39	7,5	Airbag
F40	7,5	Overdracht
10	Dimlichten
F41	7,5	Automatische transmissie
F42	30	Verwarmde voorruit
F43	30	Verwarmde voorruit
F44	3	Radio, diagnosepoort (terminal 75)
F45	15	Remlichten
F46	20	Voorkant ruitenwisser
F47	10	Achterruitenwisser
	10	Voorkant ruitenwisser (Hi.)
F48	7,5	Reserve lampen
F49	30	Ventilator motor
F50	20	Mistlampen
F51	15	Extra voedingsaansluiting
F52	10	Linker grootlicht
F53	10	Rechter grootlicht
F54	7,5	Trailer trekhaak module
F55	–	–
F56	20	Trailer trekhaak module
Relais
R1	Elektrische spiegels
	Verlichting
R2	Verwarmde voorruit
	Dimlichten
R3	Ontsteking
	Dagrijverlichting
R4	Dimlicht
	Ontsteking
R5	Grootlicht
	Startmotor
R6	Brandstofpomp
	Vouwbare spiegel
R7	Startmotor
	Verwarmde voorruit
R8	Koelventilator
	Dagrijverlichting
	Startmotor
R9	Dagrijverlichting
	Motorbeheer
R10	Oplaadsysteem
	Vouwbare spiegel
R11	Motorbeheer
	Brandstofpomp
R12	Elektrische spiegels
	Batterijbesparingsrelais

Zekeringkast in de motorruimte

Nr	Amperes [A]	Beschrijving
F1	80	Extra verwarming (РТС)
F2	60	Extra verwarming (РТС), TCU
F3	60	Extra verwarming (РТС); Voorverwarmingsgloeilamp.
F4	40	Koelventilator, klimatisering
F5	60	Verlichting, Algemeen elektronisch module (GEM)
F6	60	Ontsteking
F7	60	Motor, verlichting
F8	60	Verwarmde voorruit; ABS; ESP.

Relaiskast in de motorruimte

Nr	Beschrijving
R1	Klimatisering
R2	Koelventilator
R3	Extra verwarming (РТС)
	Reserve lampen
R4	Extra verwarming (РТС)

Ford Fusion (2013-2018) – schema van de zekering

Productiejaar: 2013, 2014, 2015, 2016, 2017, 2018.

Zekering voor sigarettenaansteker (voedingsaansluiting) in de Ford Fusion (2013-2018) is de zekering 10 in de zekeringkast op het dashboard.

Voedingspaneel

Het voedingspaneel bevindt zich in de motorruimte. Het heeft hoge stroom zekeringen die de belangrijkste elektrische systemen van het voertuig beschermen tegen overbelasting.

Nr	Amperes [A]	Beschrijving
1	30	2015-2018: Panoramadak
	25	2013-2014: Ruitenwisser motor nr. 2
3	15	Regen sensor
5	20	Voedingspunt 3 – Achterkant van de console
7	20	Motor controle module – voertuig vermogen 1 Vermogen van de motor controle module
8	20	Motor controle module – voertuig vermogen 2 Emissiecomponenten
10	20	Voedingspunt 1 – Voorzijde bestuurder
11	15	Motor controle module – voertuig vermogen 4 Ontstekingsspoelen
12	15	Motor controle module – voertuig vermogen 3 Niet-emissieve elementen
13	10	2013-2016: Motor controle module – voertuig vermogen 5 (exclusief hybride)
14	10	2013-2016: Motor controle module – voertuig vermogen 6 (exclusief hybride)
16	20	Voedingspunt 2 – console
17	20	Hybride (2013-2016): Versnellingsbak olie
18	10	exclusief hybride motor: 2013-2014: motor controle module – actieve vermogen behoud Hybride: motor controle module en hybride aandrijfsysteem actieve vermogen behoud Batterij module
19	10	Elektronische stuurbekrachtiging in Run-Start modus
20	10	2017-2018: Adaptieve cruise control 2013-2016: Verlichting Run / Start
21	15	exclusief hybride: Werking controle; Versnelling starten; Starten/stoppen van de versnellingsbak olie pomp; Hybride: 2013-2014: Hybride werking controle module; Aandrijving starten; 2015-2018: Start-start schakelaar van de versnellingsbak; HEV omvormer.
22	10	exclusief hybride: Airconditioning koppelingssolenoïde
23	15	Start-start; Blinde hoek informatie systeem; Achteruitrijcamera; Head-Up display; Spanning stabilisatie module; Versnellingsbak actuator; Adaptieve cruise control.
24	10	Hybride: Versnellingsbak olie pomp met starten
25	10	Wiel blokkering preventie systeem tijdens starten
26	10	Motor controle module met starten
27	10	Hybride: Brandstofklep solenoïde
28	–	–
29	5	exclusief hybride versie: 2015-2018: Luchtstroom monitoring (exclusief hybride versie)
	15	Hybride: 2013-2016: Voertuigvermogen met hybride inhoud 5
30	–	–
31	–	–
34	–	–
35	15	Hybride: Oplader ventilator
36	15	Hybride: Elektrische batterij controle module ventilator
37	–	–
43	–	–
44	–	–
45	5	Hybride: Vacuüm pomp monitor
46	10	exclusief hybride versie: 2013-2014: Alternator Hybride: Verlichtingsring van de oplaadpoort
47	10	exclusief hybride: 2013-2014: Rem schakelaar/stop Hybride: rem schakelaar/stop
48	20	exclusief Hybride: 2013-2014: Toeter Hybride: Toeter
49	5	exclusief Hybride: 2013-2014: Luchtstroom monitoring Hybride: 2015-2018: Luchtstroom monitoring
50	20	exclusief Hybride: 2015-2018: Toeter
	15	Hybride: 2017-2018: Voertuigvermogen met hybride inhoud 5; Ventilator van de batterij energie controle module.
51	15	Hybride: voertuigvermogen met hybride inhoud 1; Hybride motor controle module.
52	15	Hybride: Voeding van het voertuig met hybride inhoud 2 Batterij energie controle module
53	10	2013-2016: Elektrische stoelen
54	10	exclusief hybride: 2015-2018: rem schakelaar van de motor Hybride:voertuigvermogen met inhoud hybride 3 Koelvloeistof pomp
55	10	exclusief hybride: 2015-2018: ALTI sensor Hybride:voertuigvermogen met hybride inhoud 4 Airconditioning compressor Verwarming met positieve temperatuurcoëfficiënt (PHEV) Vochtigheid sensor (PHEV)
Relais
2	Startmotor relais
4	Ventilator motor relais
6	–
9	Motor controle module relais
15	Start relais
32	exclusief hybride: relais van elektrische ventilator 1 Hybride: relais van koelventilator
33	exclusief hybride: relais van de airconditioning koppelings
38	exclusief hybride: relais van elektrische ventilator 2 Hybride: relais van vacuüm pomp nr. 1
39	exclusief hybride: relais 2 en 3 van de elektrische ventilator Hybride: relais van vacuüm pomp nr. 2
40	exclusief hybride: 2015-2018: relais van de toeter 2013-2014: relais van de brandstofpomp Hybride: relais van de brandstofpomp
41	exclusief hybride: 2013-2014: relais van de toeter Hybride: relais van de toeter
42	exclusief hybride versie: 2015-2018: relais van de brandstofpomp spoel
86	–

Zekeringkast van het passagierscompartiment

De zekeringkast bevindt zich onder het dashboard aan de linkerkant van de stuurkolom.

Nr	Amperes [A]	Beschrijving
1	10	Verlichting (omgeving, handschoenenvak, leeg, koepel, bagageruimte)
2	7,5	Lendensteun
3	20	Ontgrendeling bestuurdersdeur
4	5	Niet gebruikt (reserve)
5	20	Subwoofer versterker
5	20	Niet gebruikt (reserve)
6	10	Niet gebruikt (reserve)
7	10	Niet gebruikt (reserve)
8	10	Niet gebruikt (reserve)
9	10	Niet gebruikt (reserve)
10	5	Toetsenbord; Mobiele telefoon paspoort module.
11	5	Niet gebruikt (reserve)
12	7,5	Klimatisering; Versnelling.
13	7,5	Stuurkolom vergrendeling; Logica; Cluster; Datalink.
14	10	2017-2018: Uitgebreide voedingsmodule; 2015-2016: Elektronische batterij controle module; 2013-2014: Aandrijfbatterij controle module (hybride).
15	10	Data link gateway module
16	15	Kindbeveiliging; Ontgrendeling van het raam omhoog door de lifter.
17	5	Niet gebruikt (reserve)
18	5	Start/Stop knop
19	7,5	2017-2018: Uitgebreide voedingsmodule; 2015-2016: Indicatie van de uitschakeling van de passagiersairbag; Transmissie bereik.
	5	2013-2014: Indicatie van de uitschakeling van de passagiersairbag; Transmissie bereik.
20	7,5	2015-2018: Adaptief licht
21	5	Vocht en temperatuur sensor in de auto
22	5	2013-2016: Passagiers classificatie sensor; 2017-2018: Voetgangers waarschuwer (alleen Hybride).
23	10	Vertraagde accessoires (logica van de vermogensomvormer, logica van het panoramadak, hoofdschakelaar van de controller).
24	20	2015-2018: Ontgrendeling van de centrale vergrendeling
	30	2013-2014: Ontgrendeling van de centrale vergrendeling
25	30	Bestuurdersdeur (raam, spiegel)
26	30	Voorkant passagiersdeur (raam, spiegel)
27	30	Panoramadak
28	20	Versterker
29	30	Achterdeur aan bestuurderszijde (raam)
30	30	Achterdeur aan passagierszijde (raam)
31	15	Niet gebruikt (reserve)
32	10	GPS’ Display; Spraakbesturing; Frequentie ontvanger; Adaptieve cruise control.
33	20	Actieve ruiscontrole radio
34	30	Bus start-start; (zekering 19,20,21,22,35,36, 37, automatische schakelaar)
35	5	2013-2016: Beperkingen controle module
36	15	Spiegels met automatische dimfunctie; Continue aanpassing van de schokabsorptie; 4WD relais; Verwarmde achterstoelen.
37	20	Verwarmd stuurwiel; 4WD.
38	30	Niet gebruikt (reserve)
