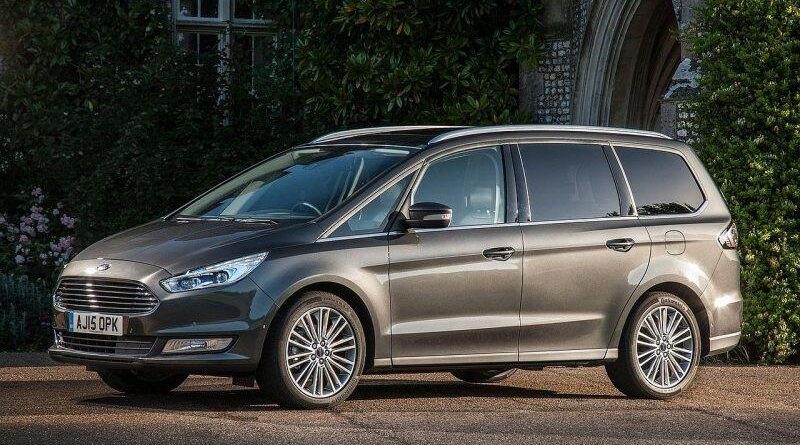

Ford Galaxy en S-MAX (2015-2022) – zekeringdoos

Jeroen van Vliet

Ford Galaxy en S-MAX (2015-2019) – schema van de zekeringkast

Productiejaar: 2015, 2016, 2017, 2018, 2019.

Zekeringen sigarettenaansteker (voedingsaansluiting): # 5 (achterkant van de console), # 10 (voor de bestuurder), # 16 (console), # 17 (kofferbak) in de zekeringkast van de motorruimte.


Zekeringkast van het passagierscompartiment

Locatie van de zekeringkast

Het zekeringpaneel bevindt zich onder het dashboard aan de linkerkant van het stuur (toegang kan gemakkelijker zijn door de afwerking te verwijderen).

Schema van de zekeringkast



Toewijzing van de zekeringen onder het dashboard

Nr Ampère [A] Beschrijving
1 10 A 2015-2017:

Verlichting (omgeving, dashboardkastje, cortesia, koepel);

2017-2019:

Niet gebruikt.
2 7,5A Stoelen met geheugen;

Lendensteun;

Elektrische spiegel.
3 20A Ontgrendeling van de bestuurdersdeur.
4 5A Niet-originele elektronische schakelaar en

remschakelaar voor aanhangwagen.
5 20A Ontsteking;

Drukknop voor de ontsteking.
6 10 A Spoel van het relais voor de verwarmde stoel.
7 10 A Niet gebruikt (reserve).
8 10 A Niet gebruikt (reserve).
9 10 A Niet gebruikt (reserve).
10 5A Toetsenbord;

Module van de elektrische poort.
11 5A Niet gebruikt.
12 7,5A Klimaatcontrole;

Versnellingspookselectie.
13 7,5A Vergrendeling van de stuurbekrachtiging;

Groep;

Logica van de datalink.
14 10 A Niet gebruikt.
15 10 A Module van de datalinkpoort.
16 15A Kindbeveiliging;

Ontgrendeling van de achterklep.
17 5A Niet gebruikt (reserve).
18 5A Ontsteking;

Startknop.
19 7,5A Indicatie van de uitschakeling van de passagiersairbag;

Indicatie van de transmissieverhouding.
20 7,5A Niet gebruikt (reserve).
21 5A Vocht- en temperatuursensor in de auto;

Blindspot-informatiesysteem;

Achteruitrijcamera;

Adaptieve cruisecontrol.
22 5A Passagiersclassificatiesensor.
23 10 A Vertraagde accessoires (logica van de omvormer, logica van het schuifdak).
24 20A Centrale vergrendeling.
25 30A Deur van de bestuurder (raam, spiegel).
26 30A Deur van de passagier voor (raam, spiegel).
27 30A Schuifdak
28 20A Versterker.
29 30A Achterdeur aan de bestuurderszijde (raam).
30 30A Achterdeur aan de passagierszijde (raam).
31 15A Niet gebruikt (reserve).
32 10 A GPS-systeem;

Display;

Stemcontrole;

Adaptieve cruisecontrol;

Radio.
33 20A Radio.
34 30A Startbus

(zekeringen 19, 20, 21, 22, 35, 36, 37, schakelautomaat).
35 5A Module voor de veiligheidssystemen.
36 15A Buitenspiegel met automatische dimfunctie;

Verwarmd zitplaats;

Computer gestuurde pauzeknop;

Lane Keeping Assist-systeem;

Automatische grootlichtcontrole.
37 15A Verwarmd stuurwiel.
38 30A Niet gebruikt (reserve).
