Ford Kuga (2008-2022) – zekeringdoos

Ford Kuga – schema van de zekeringen

Productiejaar: 2008, 2009, 2010, 2011, 2012.

Sigarettenaansteker zekeringen (voedingsaansluitingen) in de Ford Kuga zijn de zekeringen 109 in de zekeringkast in het interieur.

Interieur

Het bevindt zich onder het dashboard aan de passagierszijde, onder het dashboardkastje.

Nummer	Ampères [A]	Beschrijving
100	10	Voeding van de elektronische modules bij contact aan
101	20	Elektrisch verstelbare bestuurdersstoel
102	10	Verwarming controle; Ontvanger van de afstandsbediening.
103	10	Voeding van de schakelaar voor de verlichting bij batterijspanning
104	10	Energiebesparende functie van de batterij; Interne verlichting.
105	25	Verwarmde achterruit
106	20	Starten van het voertuig zonder sleutel
107	10	Voeding van het instrumentenpaneel bij batterijspanning; OBD-diagnose.
108	7,5	Accessoires voor het instrumentenpaneel (audio- en navigatiesysteem)
109	20	Sigarettenaansteker, extra voedingsaansluiting achter
110	10	Voeding van de schakelaar voor de verlichting bij contact aan voor het inschakelen van de dagrijverlichting
111	5	Brandstofpomp (alleen Diesel)
111	15	Brandstofpomp (alleen benzine)
112	15	Voeding van de audio-systeemmodules bij batterijspanning
113	10	Dagrijverlichting (standlichten)
114	10	Voeding van het instrumentenpaneel bij contact aan; Motor immobilisatie systeem.
115	7,5	Voeding van de schakelaar voor de verlichting bij contact aan
116	20	Mistlampen
117	7,5	Kentekenverlichting
118	20	Module van de linker achterdeur
119	15	Extra voedingsaansluiting in de kofferbak
119	25	Extra voedingsaansluiting in de kofferbak (voertuigen met trekhaakmodule)
120	20	Module van de rechter achterdeur
121	20	Verwarming van de voorstoelen
122	10	Airbag
123	7,5	Verwarmde zijspiegels
124	7,5	Standlichten, waarschuwingslichten, achterlichten (linkerkant)
125	7,5	Standlichten, waarschuwingslichten, achterlichten (rechterkant)
126	20	Keyless systeem
127	–	Niet gebruikt
128	–	Niet gebruikt
129	20	Voorruitwissers
130	10	Module voor vierwielaandrijving
131	15	Achterruitenwisser
132	15	Remlichten
133	25	Centrale vergrendeling relais, passagiersdeur module
134	20	Centrale vergrendeling relais, bestuurdersdeur module
135	20	Dagrijverlichting
136	15	Ruitensproeier, verwarmde spuitmonden
137	10	Alarm sirene op batterij
138	10	Motor controle module; Gaspedaal; Automatische transmissie; Elektronische module voor keyless functies.
139	10	Rechter koplamp
140	10	Linker koplamp
141	10	Achteruitrijlicht
142	15	Rechter dimlicht
143	15	Linker dimlicht

Motorcompartiment

Het bevindt zich naast de batterij.

Nummer	Ampères [A]	Beschermde circuits
1	40	Koelventilator
2	80	Stuurhulp systeem
3	60	Voeding van de aansluitkast in het interieur 1
4	60	Voeding van de aansluitkast in het interieur 2
5	80	PTC verwarming
6	60	Ontstekingskaarsen (alleen Diesel)
7	30	ESP systeem pomp
8	20	ESP systeem kleppen
9	20	Motor controle module
10	30	Verwarming, ventilatie en airconditioning ventilator
11	20	Ontstekingsschakelaar
12	40	Ontstekings relais 15l
13	20	Startmotor elektromagneet
14	40	Verwarmde voorruit rechterzijde
15	–	Niet gebruikt
16	40	Verwarmde voorruit linkerzijde
17	–	Niet gebruikt
18	30	Vermogensomvormer
19	10	ESP module
20	15	Signaal
21	20	Extra verwarming
22	10	Stuurhulp module
23	30	Koplamp sproeier
24	15	Brandstofverwarmer (Diesel)
25	10	Ontsteking, relais
26	15	Automatische transmissie
27	10	Klimatiseringssysteem koppeling
28	10	Controle van de ontstekingskaarsen (alleen Diesel)
29	10	Twee-zone verwarmings-, ventilatie- en airconditioningsysteem
30	3	Motor controle module
31	10	Sensor van het intelligente batterij laad systeem
32	10	Injectoren (alleen benzine)
33	10	Lambda sondes (alleen benzine)
34	10	Ontstekingsspoelen, kleppen
35	10	Motor controle module, kleppen; Elektromagnetische kleppen.
36	10	Motor controle module

Relais

1. Reserve
2. Toeter relais
3. Achteruitrijlicht relais
4. Reserve
5. Brandstofverwarmer relais
6. Reserve
7. Verwarming voorruit relais
8. Hoofdontstekings relais
9. Ruitensproeier relais
10. Verwarming ventilator motor relais
11. Volledig open relais van de gasklep
12. Ontstekingsspoel relais
13. Startmotor relais
14. Motor controle relais

Ford Kuga – schema van de zekeringen

Productiejaar: 2013, 2014, 2015.

De sigarettenaansteker zekeringen (voedingsaansluitingen) zijn de zekering F61 (sigarettenaansteker, voedingsaansluiting) in de zekeringkast van het dashboard, de zekeringen F15 (voorste sigarettenaansteker / voedingsaansluiting), F17 (achterste voedingsaansluiting, indien aanwezig) en F18 (centrale voeding) in de zekeringkast van het motorcompartiment en de zekering F27 (voedingsaansluiting van de kofferbak) in de zekeringkast van de kofferbak.

Locatie van de zekeringkast

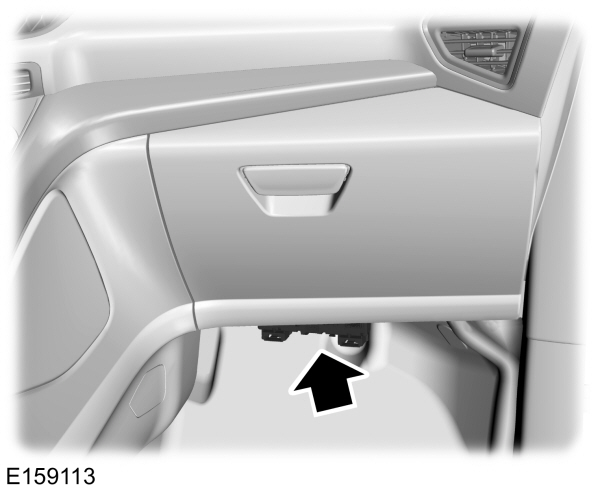

Passagierscompartiment

De zekeringkast bevindt zich rechts onder het dashboardkastje (verwijder de bodem van het compartiment).

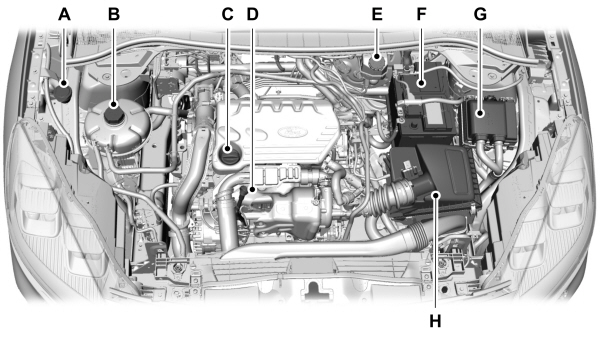

Motorcompartiment

De energie distributiekast bevindt zich in het motorcompartiment (links).

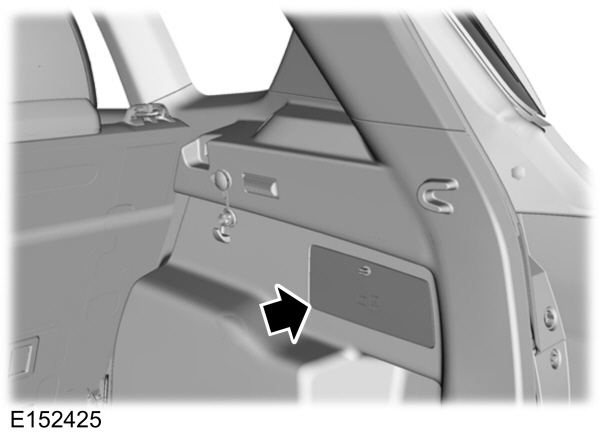

Kofferbak

De zekeringkast bevindt zich in de kofferbak achter het passagierscompartiment.

2013

Passagierscompartiment

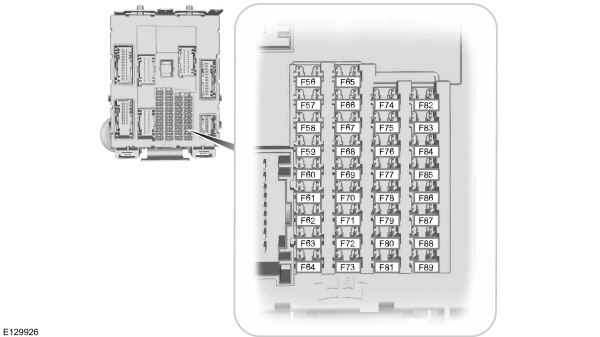

Toewijzing van de zekeringen in het passagierscompartiment (2013)

Nummer	Ampère [A]	Beschrijving
56	20A	Voeding van de brandstofpomp; Luchtmassasensor.
57	–	Niet gebruikt
58	–	Niet gebruikt
59	5A	Passieve anti-diefstal zender-ontvanger
60	10 A	Interne verlichting; Groep schakelaars bestuurdersdeur; Verlichting van het dashboardkastje; Groep schakelaars in het dakconsole.
61	20A	Sigarettenaansteker; Voedingsaansluiting.
62	5A	Module van de regensensor; Auto-dim spiegel.
63	–	Niet gebruikt
64	–	Niet gebruikt
65	10 A	Ontgrendeling van de achterklep
66	20A	Voeding ontgrendeling bestuurdersdeur; Dubbele vergrendeling.
67	7,5 A	SYNC®; Multifunctioneel display; Module van het globale positioneringssysteem.
68	–	Niet gebruikt
69	5A	Instrumentenpaneel
70	20A	Centrale vergrendeling en voeding ontgrendeling
71	10 A	Controlekop van de verwarming (handmatige airconditioning); Automatische elektronische temperatuurregeling Duel.
72	7,5 A	Module van het stuurwiel
73	5A	Gegevensinterface connector
74	15A	Voeding van de dimlichten
75	15A	Voeding van de mistlampen
76	10 A	Voeding van het achteruitrijlicht
77	20A	Voeding van de ruitensproeier van de voorruit
78	5A	Ontstekingsschakelaar, startknop
79	15A	Radio; Navigatie DVD-speler; Touchscreen; Schakelaar voor waarschuwingslichten; Deurslot schakelaar.
80	20A	Voeding van het schuifdak
81	5A	Radiofrequentie ontvanger
82	20A	Relais van de ruitensproeier van de voorruit
83	20A	Centrale vergrendeling
84	20A	Voeding ontgrendeling van het deurslot; Dubbele vergrendeling.
85	7,5 A	Ontstekingsschakelaar
86	10 A	Airbag module; Passagiersclassificatiesysteem; Indicatie van de deactivering van de passagiersairbag.
87	–	Niet gebruikt
88	–	Niet gebruikt
89	–	Niet gebruikt

Motorcompartiment

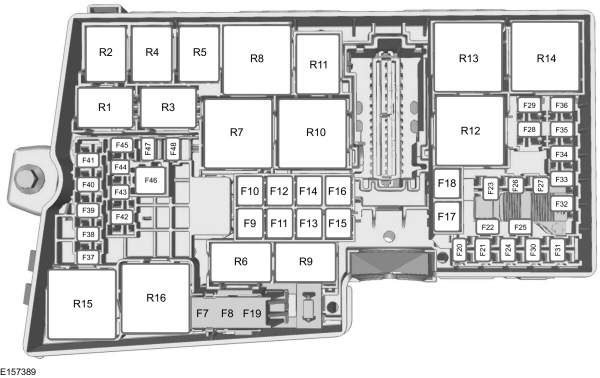

Toewijzing van de zekeringen in de distributiekast (2013)

Nummer	Ampère [A]	Beschrijving
F1	–	Niet gebruikt
F2	–	Niet gebruikt
F3	–	Niet gebruikt
F4	–	Niet gebruikt
F5	–	Niet gebruikt
F6	–	Niet gebruikt
F7	40 A**	Antiblokkeersysteem; Elektronische pomp van het stabiliteitsprogramma.
F8	30A**	Elektronische klep van het stabiliteitsprogramma
F9	–	Niet gebruikt
F10	40 A**	Motor van de verwarming ventilator
F11	–	Niet gebruikt
F12	30A**	Zekering van het relais van de controle module van het aandrijfsysteem
F13	30A**	Relais van de startmotor
F14	25A**	Achterste elektrische raam (zonder deurschakelaar)
F15	20A**	Voorste sigarettenaansteker; Voedingsaansluiting.
F16	25A**	Voorste raam (zonder deurschakelaar)
F17	20A**	Achterste voedingsaansluiting
F18	20A**	Centrale voedingsaansluiting
F19	5A*	Antiblokkeersysteem; Elektronisch stabiliteitsprogramma.
F20	15 A*	Toeter
F21	5A*	Verlichtingsschakelaar
F22	15 A*	Batterij bewakings systeem
F23	5A*	Relais spoelen
F24	5A*	Verlichtingsschakelaar module
F25	10 A*	Elektrisch bediend buiten spiegel (zonder deurschakelaar)
F26	5A*	Noodvoeding
F27	15 A*	Airconditioning compressor
F28	10 A*	Voeding van het voertuig – brandstofinjector
F29	2 5A*	Achterruit ontdooiing
F30	–	Niet gebruikt
F31	5A*	Olie koeling ventilator van de transmissie (specifiek voor het Midden-Oosten)
F32	15 A*	Voeding van het voertuig
F33	10 A*	Voeding van het voertuig 2
F34	10 A*	Voeding van het voertuig 3
F35	15 A*	Voeding van het voertuig 4
F36	5A*	Actieve ventilatieroosters
F37	10 A*	Passagiersclassificatie sensor; Voeding van de indicator voor deactivering van de passagiersairbag.
F38	5A*	Motor controle module; Voeding van de ontsteking van de transmissie controle module.
F39	5A*	Dagrijverlichting; Voeding van de ontsteking van de koplamp controle module.
F40	5A*	Elektronische stuurbekrachtiging
F41	20A*	Module voor carrosseriesystemen controle
F42	15 A*	Achterruitwisser.
F43	15 A*	Voeding van de koplamp controle module.
F44	5A*	Voorspellende radar.
F45	20A*	Verwarmde passagiersstoel.
F46	40A**	Intelligente motor modules van de ruitenwissers.
F47	—	Niet gebruikt.
F48	5A	Toetsenbord.
R1	—	Niet gebruikt.
R2	Micro relais	Toeter.
R3	Micro relais	Verwarmd achterruit relais (zonder deurschakelaar);
R4	Micro relais	Mistlampen voor dagrijden.
R5	—	Niet gebruikt.
R6	—	Niet gebruikt.
R7	—	Niet gebruikt.
R8	Voedingsrelais	Vertraagd accessoire relais.
R9	—	Niet gebruikt.
R10	Mini relais	Startmotor relais.
R11	Micro relais	Airconditioning koppeling.
R12	Voedingsrelais	Koelventilator.
R13	Mini relais	Verwarmingsventilator.
R14	Mini relais	Motor controle relais.
R15	Voedingsrelais	Verwarmde achterruit.
R16	Voedingsrelais	Ontsteking 15.
		* Mini zekeringen ** Cartridge zekeringen

Kofferbak

Toewijzing van de zekeringen in de kofferbak (2013)

Nummer	Ampère [A]	Beschrijving
F1	5A	Functie van het openen/sluiten van de achterdeuren zonder handen
F2	10A	Module van het voertuig zonder sleutel
F3	5A	Deurgrepen van het voertuig zonder sleutel
F4	25A	Besturingsgroep van de linker voorport
F5	25A	Besturingsgroep van de rechter voorport
F6	25A	Besturingsgroep van de linker achterport
F7	25A	Besturingsgroep van de rechter achterport
F8	–	Niet gebruikt
F9	25A	Motor van de bestuurdersstoel
F10	–	Niet gebruikt
F11	5A	Voeding van de bobine van het achterste ontstekingsrelais
F12	10A	Verwarmings-, ventilatie- en airconditioningsysteem (voertuigen met Start-Stop-systeem)
F13	5A	Indicatoren groep (voertuigen met Start-Stop-systeem)
F14	7,5A	Informatiedisplay en elektronisch systeem; SYNC-systeem; Module van het satellietlocatiesysteem (voertuigen met Start-Stop-systeem).
F15	15A	Audio groep (voertuigen met Start-Stop-systeem)
F16	–	Niet gebruikt
F17	–	Niet gebruikt
F18	–	Niet gebruikt
F19	–	Niet gebruikt
F20	–	Niet gebruikt
F21	–	Niet gebruikt
F22	–	Niet gebruikt
F23	–	Niet gebruikt
F24	30A	Extra voedingsaansluitingen in wisselstroom/gelijkstroom
F24	20A	Extra voedingsaansluitingen achter
F25	25A	Elektrische opening/sluiting van de achterdeuren
F26	40A	Accessoires, aanhangwagen module
F27	20A	Extra voedingsaansluitingen in de kofferbak
F28	–	Niet gebruikt
F29	5A	Blindspot monitoring systeem; Voor camera sensor; Adaptieve cruise control; Achteruitrijcamera met actief parkeerhulp systeem; Voeding signaal van de spanningskwaliteit module.
F30	5A	Knop van het parkeerhulp systeem
F31	–	Niet gebruikt
F32	5A	Voeding signaal van de extra voedingsaansluiting in gelijkstroom/wisselstroom
F33	–	Niet gebruikt
F34	20A	Verwarmde bestuurdersstoel
F35	20A	Verwarmde passagiersstoel
F36	–	Niet gebruikt
F37	–	Niet gebruikt
F38	–	Niet gebruikt
F39	–	Niet gebruikt
F40	–	Niet gebruikt
F41	–	Niet gebruikt
F42	–	Niet gebruikt
F43	–	Niet gebruikt
F44	–	Niet gebruikt
F45	–	Niet gebruikt
F46	10A	Blindspot monitoring systeem; Voor camera sensor; Adaptieve cruise control; Achteruitrijcamera met actief parkeerhulp systeem (voertuigen met Start-Stop-systeem).

Motorcompartiment

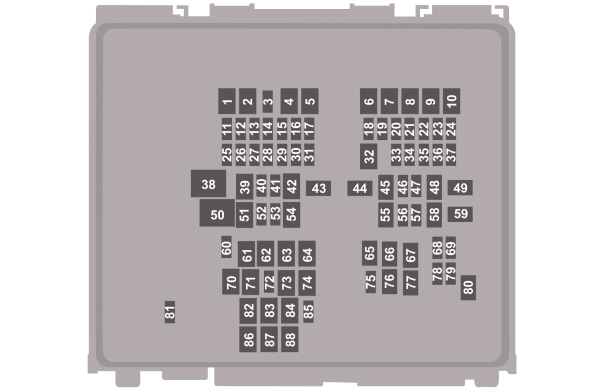

Toewijzing van de zekeringen in de distributiekast (2017)

Nummer	Ampère [A]	Beschrijving
F7	50A**	Antiblokkeersysteem en elektronische stabiliteitsprogramma pomp.
F8	30A**	Elektronische klep van het stabiliteitsprogramma.
F9	40A**	Koelventilator (600W)
F9	50A**	Koelventilator (390W en 750W).
F10	40A**	Motor van de verwarming ventilator.
F11	30A**	Voeding van de module voor carrosseriecontrole; Module van de spanningskwaliteit.
F12	30A	Relais van de controle module van het systeem van de transmissie.
F13	30A	Relais van de startmotor.
F14	25A**	Koelventilator (600W en 750W).
F15	20A**	Sigarettenaansteker of voedingsaansluiting.
F 16	—	Niet gebruikt.
F17	40A**	Koelventilator (600W).
F17	50A**	Koelventilator (750W).
F18	20A**	Centrale voedingsaansluiting.
F19	5A*	Antiblokkeersysteem en elektronisch stabiliteitsprogramma.
F20	15 A*	Toeter.
F21	5A*	Stoplichtschakelaar.
F22	15 A*	Batterij bewakings systeem.
F23	5A*	Relais spoelen.
F24	5A*	Verlichtingsschakelaar module.
F25	10 A*	Passief verwarmd voorraam.
F26	2 5A*	Oliepomp.
F27	15 A*	Airconditioning koppeling.
F28	10 A*	Voeding van het voertuig – brandstofinjector (motor 2,5L).
F29	—	Niet gebruikt.
F30	10 A*	Voorruit gedeeltelijk verwarmd.
F31	—	Niet gebruikt.
F32	15 A*	Voeding van het voertuig (motor 2,0 l en 2,5 l).
F32	10 A*	Voeding van het voertuig (motor 1,5 l).
F33	10 A*	Voeding van het voertuig 2 (motor 2,0 l en 2,5 l).
F33	15 A*	Voeding van het voertuig 2 (motor 1,5L).
F34	10 A*	Voeding van het voertuig 3.
F35	15 A*	Voeding van het voertuig 4 (motor 2,0 l en 2,5 l).
F35	10 A*	Voeding van het voertuig 4 (motor 1,5 l).
F36	5A*	Actieve roosters.
F37	10 A*	Indicator voor deactivering van de passagiersairbag.
F38	5A*	Motor controle module en voeding van de ontsteking van de transmissie controle module.
F39	20A*	Verwarmde bestuurdersstoel.
F40	5A*	Elektronische stuurbekrachtiging 15.
F41	20A*	Voeding van de module voor carrosseriesystemen 15.
F42	15 A*	Achterruitwisser.
F43	15 A*	Voeding van de module voor koplampen.
F44	5A*	Voorspellende radar.
F45	20A*	Verwarmde passagiersstoel.
F46	40A**	Intelligente motor modules van de ruitenwissers.
F47	—	Niet gebruikt.
F48	5A	Toetsenbord.
R1	Micro relais	Ventilateur van de verwarming (750W).
R2	Micro relais	Toeter.
R3	—	Niet gebruikt.
R4	—	Niet gebruikt.
R5	Micro relais	Ventilateur van de verwarming (750W).
R6	Micro relais	Ventilateur van de verwarming (600W en 750W).
R7	Voedingsrelais	Voorruit gedeeltelijk verwarmd.
R8	Mini relais	Voorste elektrische ramen met hoge stroom;
R9	—	Niet gebruikt.
R10	Mini relais	Startmotor relais.
R11	Micro relais	Airconditioning koppeling.
R12	Voedingsrelais	Koelventilator.
R13	Mini relais	Verwarmingsventilator.
R14	Mini relais	Motor controle relais.
R15	Voedingsrelais	Koelventilator (600W en 750W).
R16	Voedingsrelais	Ontsteking 15.
		* Mini zekeringen ** Cartridge zekeringen

Kofferbak

Toewijzing van de zekeringen in de kofferbak (2017)

Nummer	Ampère [A]	Beschrijving
F1	5A	Module voor toegang tot de achterklep zonder handen.
F2	15A	Verwarmde buiten spiegel (zonder deurschakelaar); Verwarmd ruitensproeier.
F3	5A	Deurgrepen van het voertuig zonder sleutel.
F4	25A	Besturingsgroep van de linker voorport.
F5	25A	Besturingsgroep van de rechter voorport.
F6	25A	Besturingsgroep van de linker achterport.
F7	25A	Besturingsgroep van de rechter achterport.
F8	25A	Passagiersstoel.
F9	25A	Bestuurdersstoel.
F10	5A	Logische voeding van de geheugenmodule van de bestuurdersstoel.
F11	5A	Voeding van de bobine van het achterste ontstekingsrelais.
F12	—	Niet gebruikt.
F13	—	Niet gebruikt.
F14	—	Niet gebruikt.
F15	—	Niet gebruikt.
F 16	—	Niet gebruikt.
F17	—	Niet gebruikt.
F18	—	Niet gebruikt.
F19	—	Niet gebruikt.
F20	—	Niet gebruikt.
F21	—	Niet gebruikt.
F22	—	Niet gebruikt.
F23	25A	Audio versterker.
F24	30A	DC/AC omvormer.
F25	25A	Elektrische achterklep.
F26	40A	Accessoires, aanhangwagen module.
F27	20A	Voedingsaansluiting in de kofferbak.
F28	—	Niet gebruikt.
F29	5A	Blindspot detectiesysteem; Achteruitrijcamera met parkeerhulp.
F30	5A	Module voor parkeerhulp.
F31	—	Niet gebruikt.
F32	5A	DC/AC omvormer.
F33	—	Niet gebruikt.
F34	—	Niet gebruikt.
F35	—	Niet gebruikt.
F36	—	Niet gebruikt.
F37	—	Niet gebruikt.
F38	—	Niet gebruikt.
F39	—	Niet gebruikt.
F40	—	Niet gebruikt.
F41	—	Niet gebruikt.
F42	—	Niet gebruikt.
F43	—	Niet gebruikt.
F44	—	Niet gebruikt.
F45	—	Niet gebruikt.
F46	5A	Verwarmde buiten spiegel relais.
R1	Voedingsrelais	Vertraagd accessoire relais.
R2	Mini relais	Relais achter 15.
R3	Micro relais	Verwarmd achterruit relais.
R4	—	Niet gebruikt.
R5	—	Niet gebruikt.
R6	Micro relais	Verwarmd buiten spiegel relais.

Ford Kuga – schema van de zekeringkast

Productiejaar: 2019, 2020, 2021, 2022.

Sigarettenaansteker zekeringen (voedingsaansluitingen) in de Ford Kuga zijn de zekeringen 62 (voorzijde) en 61 (kofferbak) in de zekeringkast in het motorcompartiment. In de modellen 2021 en 2022 zijn het de zekeringen 71 (voorzijde) en 61 (kofferbak) in de zekeringkast in het motorcompartiment.

Voertuigen geproduceerd van 02.12.2019 tot 27.09.2020.

Locatie

In de bovenstaande afbeelding is de zekeringkast gemarkeerd met de letter G.

Zekeringkast in het motorcompartiment

Nummer	Ampère [A]	Beschrijving
1	30 A	Verwarming van het brandstoffilter (Diesel).
2	40 A	Verwarming van de voorruit, linkerzijde.
3	10 A	Niet gebruikt (reserve).
4	60 A	Extra verwarming (benzine, Diesel).
5	40 A	Extra verwarming (benzine, Diesel).
6	40 A	Extra verwarming (benzine, Diesel).
7	40 A	Verwarming van de voorruit, rechterzijde.
8	—	Niet gebruikt.
9	60 A	Gloeiplug module (Diesel).
10	30 A	Startmotor.
11	15 A	Controle module van de aandrijflijn.
12	15 A	Controle module van de aandrijflijn.
13	15 A	Controle module van de aandrijflijn.
14	15 A	Controle module van de aandrijflijn.
15	15 A	Controle module van de aandrijflijn (Diesel).
16	—	Niet gebruikt.
17	20 A	Vergrendeling van de stuurkolom.
18	10 A	Controle module van de aandrijflijn.
19	10 A	Module van het systeem ter voorkoming van het blokkeren van de wielen tijdens het remmen.
20	5 A	Controle module van de voeding (Diesel).
21	5 A	Brandstofverwarmer.
22	5 A	Elektronische controle module van de batterij (hybride).
23	5 A	Ringlamp van de oplaadpoort (hybride).
24	20 A	Versterker.
25	20 A	Verwarming van de drukbuis (Diesel).
26	10 A	Controle module van de voeding van de versnellingsbak (Diesel).
27	20 A	Verwarming van de tank (Dies Post correlati: Ford Ranger I (1998-2006) – batterij Ford Transit Custom (sinds 2012) – batterij Ford StreetKa (2003-2005) – batterij Ford Focus C-Max (2003-2007) – batterij Ford Grand C-Max (sinds 2010) – batterij Ford C-Max II (vanaf 2010) – accu Ford Transit Courier (2014-2020) – zekeringdoos Ford F-150, F-250, F-350 (1992-1997) – zekeringdoos Leggere  Ford Focus II (2004-2011) – zekeringdoos Volvo V90 (2017-2022) – zekeringdoos Opel Vivaro C (2019-2022) – zekeringdoos Jeroen van Vliet Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's. Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn. Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.
