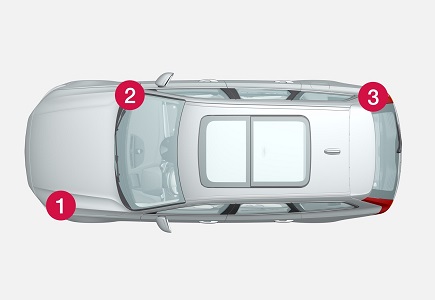

Volvo V90 – schema van de zekeringkast

Productiejaar: 2017, 2018, 2019, 2020.

Zekeringen van de sigarettenaansteker (voedingspunten) in de Volvo V90 zijn de zekeringen 24 (voor), 25 (achter), 26 (kofferbak) in de zekeringkast in de motorruimte.

2017

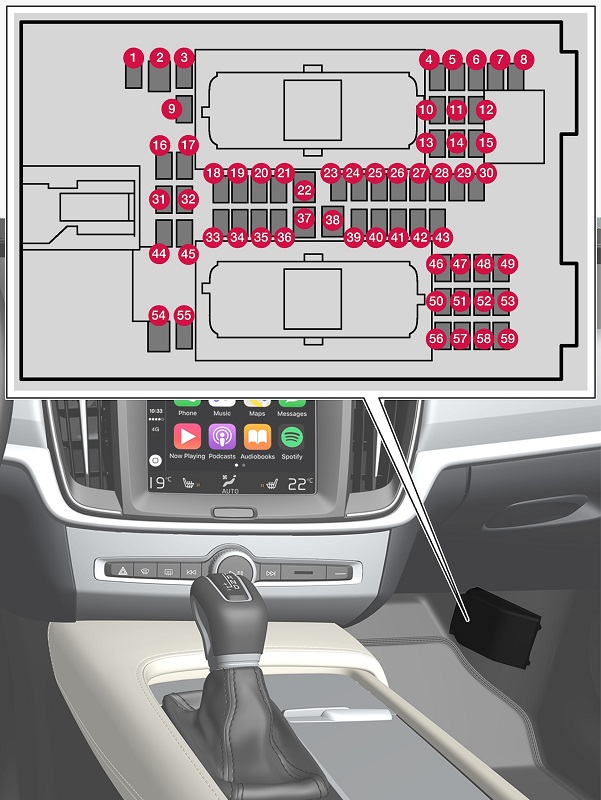

Zekeringen onder het dashboard

Verdeling van de zekeringen

De zekeringen 1, 3-21, 23-36, 39-53 en 55-59 zijn van het type “Micro”.
De zekeringen 2, 22, 37-38 en 54 zijn van het type “MCase” en moeten worden vervangen in een servicecentrum.

Nummer	Beschrijving	Ampère [A]
1	–	–
2	230 V elektrische aansluiting in de console tussen de stoelen, naast de beenruimte van de achterpassagiers	30
3	–	–
4	Bewegingssensor	5

5	Multimedia-speler	5
6	Bestuurdersdisplay	5
7	Toetsenbord in de middenconsole	5
8	Lichtsensor	5
9	–	–
10	–	–
11	Elektronische module van het stuur	5
12	Module van de startknop en handremschakelaar	5
13	Elektronische module van de verwarmde stuur	15
14	–	–
15	–	–
16	–	–
17	–	–
18	Module voor het klimaatcontrolesysteem	10
19	Stuurvergrendeling	7,5

20	Diagnose aansluiting OBDII	10
21	Centrale display	5
22	Module van de ventilator van het klimaatcontrolesysteem, voor	40
23	–	–
24	Bediening verlichting; Verlichting van het interieur; Verstelling van de binnenspiegel; Regen- en lichtsensor; Toetsenbord in de console tussen de stoelen naast de beenruimte van de achterpassagiers; Elektrisch verstelbare voorstoelen; Bedieningspanelen in de achterportieren.	7,5
25	Module voor de functie van rijhulpsysteem	5
26	Panoramadak met zonnescherm	20
27	Head-up display op de voorruit	5
28	Verlichting van het interieur schakelaar	5
29	–	–
30	Display in de plafondconsole (waarschuwing voor niet-gevouwen veiligheidsgordel/indicator van de passagiersairbag)	5
31	–	–
32	Vochtigheidssensor	5
33	Module van de deur in de rechter achterportieren	20
34	zekeringen in de bagageruimte	10
35	Module voor de functie van internetverbinding van de auto; Module voor het telematicasysteem.	5

36	Module van de deur in de linker achterportieren	20
37	Module voor het audiosysteem (versterker) (sommige versies)	40
38	–	–
39	Module van de multibandantenne	5
40	Modules voor de comfortfuncties (massage) van de voorstoelen	5
41	–	–
42	Achterruitwisser	15
43	Module voor de brandstofpomp	15
44	–	–
45	–	–
46	Verwarming van de bestuurdersstoel	15
47	Verwarming van de voorpassagiersstoel	15
48	Koelvloeistofpomp	10
49	–	–

50	Module van de deur in de linker voorportieren	20
51	Module voor de controle van de ophangingssystemen (actief)	20
52	–	–
53	Module voor de controle van het Sensus-systeem	10
54	–	–
55	–	–
56	Module van de deur in de rechter voorportieren	20
57	–	–
58	TV (sommige markten)	5
59	Hoofdzekering voor de zekeringen 53 en 58	15

Leggere Volvo XC40 (2018-2022) – zekeringdoos

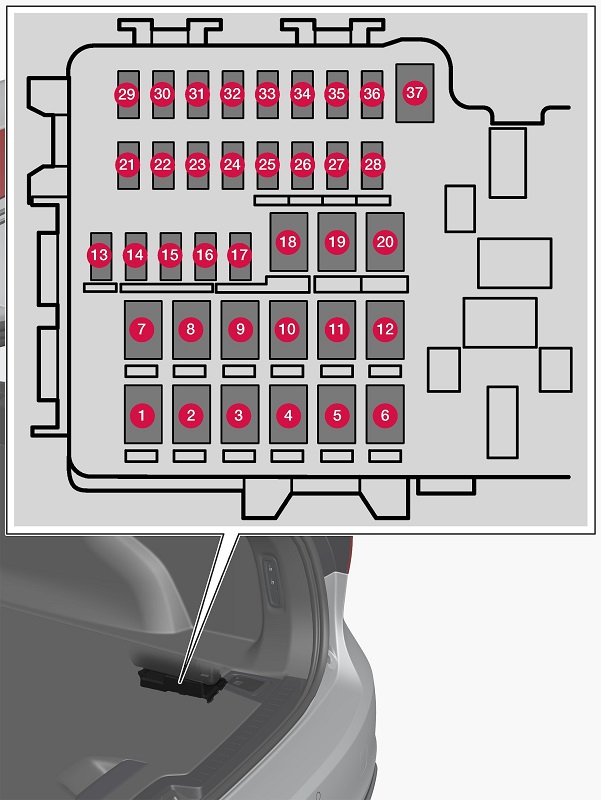

Zekeringen in de kofferbak

Verdeling van de zekeringen

De zekeringen 13-17 en 21-36 zijn van het type “Micro”.
De zekeringen 1-12, 18-20 en 37 zijn van het type “MCase” en moeten worden vervangen in een servicecentrum.

Nummer	Beschrijving	Ampère [A]
1	Verwarming van de achterruit	30
2	–	–
3	Compressorpomp van de luchtvering	40
4	Motorvergrendeling van de rugleuning van de rechter achterstoel	15
5	–	–
6	Motorvergrendeling van de rugleuning van de linker achterstoel	15

7	–	–
8	Module voor de controle van de NOx-reductiesysteem in de dieselmotor	30
9	Elektrische achterklep	25
10	Voorpassagiersstoel met elektrische verstelling	20
11	Module voor de controle van de trekhaak	40
12	Module van de veiligheidsgordelspanner, rechterzijde	40
13	Interne spoelen van de relais	5
14	Module voor de controle van de NOx-reductiesysteem in de dieselmotor	15
15	Module voor de functie van voetbewegingdetectie (om de elektrische achterklep te openen)	5
16	Anti-alcohol vergrendeling; USB-hub/accessoire aansluiting.	5
17	–	–
18	Module voor de controle van de trekhaak	25
19	Elektrisch verstelbare bestuurdersstoel	20
20	Module van de veiligheidsgordelspanner, linkerzijde	40
21	Parkeercamera	5
22	Reservezekering voor de achterverlichting	10
23	–	–

24	–	–
25	–	–
26	Module voor de controle van de airbags en veiligheidsgordelspanners	5
27	–	–
28	Verwarming van de linker achterstoel	15
29	–	–
30	Blind Spot Information (BLIS): Module voor controle, externe achteruitrijsignaal	5
31	–	–
32	Modules van de veiligheidsgordelspanners	5
33	Actuator voor de recirculatie van uitlaatgassen (benzine, sommige motorversies)	5
34	–	–
35	Module voor de controle van All Wheel Drive (AWD)	15
36	Verwarming van de rechter achterstoel	15
37	–	–

Leggere Volvo S60 I (2000-2010) - batterij

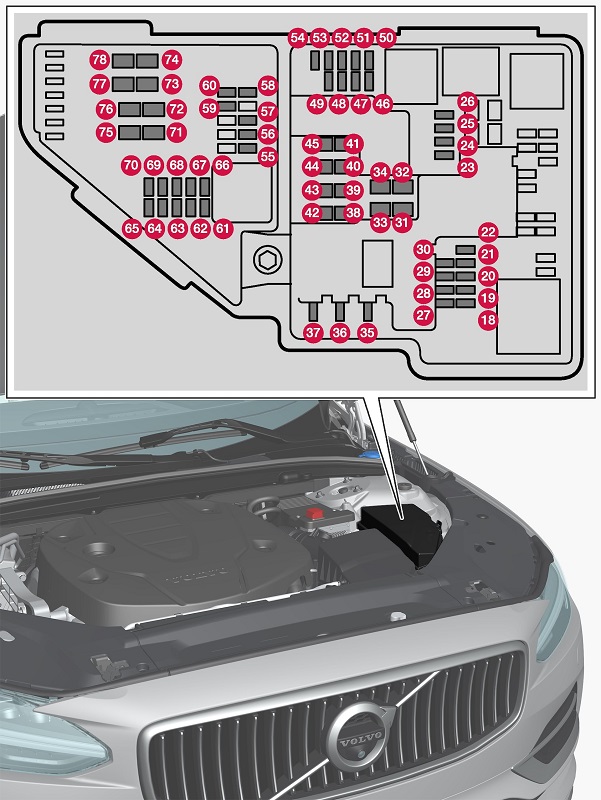

Zekeringen in de motorruimte

Verdeling van de zekeringen

Op de binnenkant van het deksel bevindt zich een label dat de verdeling van de zekeringen toont.

De zekeringen 18-30, 35-37, 46-54 en 55-70 zijn van het type “Micro”.
De zekeringen 31-34, 38-45 en 71-78 zijn van het type “MCase” en moeten worden vervangen in een servicecentrum.

Nummer	Beschrijving	Ampère [A]
24	12 V elektrische aansluiting in de console tussen de voorstoelen	15

25	12 V elektrische aansluiting in de console tussen de stoelen, naast de beenruimte van de passagiers van de tweede rij stoelen	15
26	12 V elektrische aansluiting in de bagageruimte	15

Belangrijke opmerking:

Het originele document was onvolledig. De bovenstaande informatie vertegenwoordigt de essentiële onderdelen voor het identificeren van de zekeringen van de voedingspunten (sigarettenaansteker). Voor volledige informatie over alle zekeringen, raadpleeg de officiële handleiding van het voertuig.
