Ford Ranger T6 (2011-2018) – schema van de zekeringkast

Productiejaar: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Zekering voor de sigarettenaansteker (voedingsaansluiting) in de Ford Ranger T6 (2011-2018) is zekering 20 in de zekeringkast in de motorruimte.

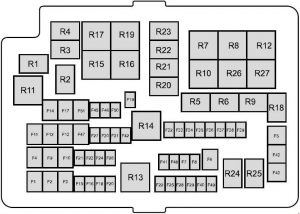

Zekeringkast motorruimte (type 1)

Zekering	Amperages [A]	Beschrijving
1	60	Voeding zekeringkast in het passagiersgedeelte (accu)
2	60	Voeding zekeringkast in het passagiersgedeelte (accu)
3	50	*Benzine:* motor koelfan
3	60	*Diesel:* gloeibougie controle module

4	40	Antiblokkeersysteem module
5	30	Elektrische ramen (voor en achter)
6	25	2011-2014: Motor massa met vierwielaandrijving (4WD)
7	–	–
8	–	–
9	20	Elektrische stoelen
10	20	2015-2018: Hulpoansluiting dashboard, bovenkant van de console
10	25	2011-2014: Elektrische ramen (voor)
11	30	Ventilator motor
12	25	Voeding motor vierwielaandrijving (4WD)
13	20	Startmotor relais
14	20	Verwarmde achterruit
15	10	*Benzine:* Flex-fuel pomp
	20	*Diesel (2013-2016):* Verwarmingsbougie van de verdamper
	15	*Diesel (2011-2012 en 2017-2018):* Verwarmingsbougie van de verdamper

16	10	Airco koppeling
17	25	Elektrische ramen (voor)
18	25	Voorruitwissermotor
19	25	2011-2014: Motor massa voorruitwisser
20	20	Sigarettenaansteker
21	15	Claxon
22	15	2011-2016: Brandstofinjectoren, flex-fuel klep
22	10	2017-2018: Brandstofinjectoren, flex-fuel klep.
23	10	Differentieel vergrendelingsklep
24	20	2011-2014: Extra voedingsaansluiting (voorste console)
25	15	Ontstekingsspoelen, temperatuur- en massastroom sensor, gloeibougie module, drukregelklep (VCV), elektronische drukregelaar (EVRV)
26	7,5	Elektronische controle module (ECM)
27	10	Transmissie controle module (TCM)
28	10	Verwarmde zuurstofsensor in uitlaatgassen, universale verwarmde zuurstofsensor, relais spoelen
29	15	Elektronische controle module (ECM)
30	5	2015-2018: Accu monitoring sensor
30
15	2011-2014: Accu monitoring sensor
31	20	Extra voedingsaansluiting (achterste console)
32	5	Drukschakelaar van de airco
33	10	Transmissie controle module (TCM)
34	5	2014-2018: Crewcab module 2011-2013: PTC verwarming (indien geïnstalleerd)
35	20	Voeding zekeringkast in het passagiersgedeelte (ontsteking)
36	5	Antiblokkeersysteem module
37	10	Koplamp nivellering
38	20	2011-2014: Verwarmd zitplaats
39	10	Elektrische spiegels
40	10	Verwarmingspomp
41	10	Verwarmde spiegels
42	10	Waarschuwingssignaal
43	30	2011-2014: Verwarmde voorruit (rechts)

44	30	2011-2014: Verwarmde voorruit (links)
45	25	Antiblokkeersysteem module
46	20	2011-2014: Extra voedingsaansluiting (inzet (centrale console))
46	20	2015-2018: Accu isolator
47	40	Trailer trekhaak module
48	–	–
49	–	–
50	5	Ontstekingsrelais, relais spoelen
51	20	2011-2018: Trailer Trek (12 / 13pin Batt voeding / Altijd actief)
51	30	2011-2014: Elektrische ramen (achter)
Relais
R1	Sleutelvergrendeling
R2	Wisser aan of uit
R3	Claxon
R4	Airco koppeling
R5	Differentieel vergrendeling
R6	Wissers

R7	Lage motor koelfan
R8	Hoge motor koelfan
R9	Flex brandstofpomp, verwarmingsbougie van de verdamper
R10	Verwarmde achterruit
R11	2011-2014: Verwarmde voorruit
R12	–
R13	Voeding behoud elektronica van de controle module (ECM)
R14	Ontsteking
R15	Motor 4WD 2 (klokwijs)
R16	Motor 4WD 1 (tegen de klok in)
R17	Motor 4WD
R18	Beveiligingsalarm
R19	Startmotor
R20	–
R21	–
R22	–
R23	–

R24	–
R25	–
R26	Ventilator motor
R27	Elektrische stoel

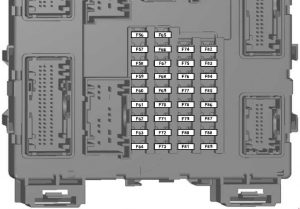

Zekeringkast passagiersgedeelte – type 1

>Set van indicatoren,

geïntegreerde controle module (ICP),

tracking en vergrendelmodule

Nummer	Amperages [A]	Beschrijving
56	20	Brandstofpomp
57	–	–
58	–	–
59	5	Passief antidiefstal systeem (PATS)
60	10	Interieurverlichting, set van schakelaars in de bestuurdersdeur, omgeving verlichting, verlichting open deuren, automatische versnellingspook verlichting, voetenruimte verlichting
61	–	–
62	5	Regen sensor module
63	5	Tachograaf
64	–	–
65	–	–
66	20	Deactivering bestuurdersdeur, dubbele centrale vergrendeling

67	5	Remlichtschakelaar
68	–	–
69	5
70	20	Centrale vergrendeling
71	5	Airconditioning
72	7,5	Waarschuwingssignaal
73	5	Onboard diagnose II
74	20	Hoofdfusie
75	15	Voorste mistlampen
76	10	Achteruitrijlicht, achteruitkijkspiegel
77	20	Ruitensproeipomp
78	5	Ontsteking
79	15	Radio, DIN audio signaal, FSAO geluid, multifunctioneel display
80	20	Multifunctioneel display, Hi audio, Bluetooth audio (2015-2018), remklep sluitmodule (BVC) (2011-2014)
81	5	Interne bewegingssensor
82	20	Massa ruitensproeipomp
83	20	Basis van de centrale vergrendeling
84	20	Deactivering bestuurdersdeur, massieve dubbele centrale vergrendeling
85	7,5	Set van indicatoren, parkeerhulp module, achteruitrijcamera, handmatige airconditioning, achteruitkijkspiegel, tracking en vergrendelmodule
86	10	Beveiligingssysteem, indicator voor deactivering van de passagiersairbag

87	7,5	Tachograaf
88	–	–
89	–	–

Hulpfusie kast

Positie

Amperages [A]

Beschrijving

Dimlicht

Positioneringslamp

LED waarschuwingslamp

Werkverlichting

Reserve

Voedingspunt

Achteruitrijlicht

Knipperlichten, remlichten

Crewcab

Deactiveer zekering

(aarde van de isolator)

–

Relais

Werkverlichting

LED waarschuwingslamp

Reserve

Positioneringslamp

Knipperlicht (links)

Knipperlicht (rechts)

Remlicht

–

Zekeringkast motorruimte (type 2)

Zekering	Amperages [A]	Beschrijving
1	25	Intelligente ruitenwisser module
3	15	Regen sensor
5	20	Extra voedingspunt (achterkant centrale console)

7	20	Controle module van het tractiesysteem
8	20	Variabele inlaatspruitstuk, motor controle module, tankontluchtingsklep, verwarmde zuurstofsensor, katalysator monitoring sensor (CMS)
10	20	Extra voedingspunt (sigaret aansteker)
11	15	Motor controle module, ontstekingsspoel
12	15	*2,2 l 3,2 l Duratorq:* voeding ventilator, motor controle module, gloeibougies
13	15	*2,5 l Duratec:* verwarming, brandstofinjectoren
14	15	*2,2 l Duratorq:* motor controle module, PCV verwarming
16	20	Extra voedingspunt (sigaret aansteker 2)
17	20	Extra voedingspunt (achter laadruimte)
18	10	*2,5 l Duratec:* motor controle module, actieve stroombehoud
19	10	Elektronische stuurbekrachtiging
20	10	Verlichting controle, koplamp nivellering
21	–	–
22	10	Airco koppeling
23	15	Head-up display, achteruitrij assistentie camera, adaptieve cruise control
24	5	Drukschakelaar van de airco (slechts voor voertuigen met handmatige transmissie)
25	10	Module voor het voorkomen van wiel blokkering
26	10	Spiegel verstelknop, tachograaf
27	5	Hulphit
28	10	Controle module van het tractiesysteem

29	–	–
30	–	–
31	–	–
34	15	Remlicht (hoog centrale montage)
35	15	*2,2 l Duratorq en 3,2 l Duratorq:* transmissie controle module
36	–	–
37	10	Verwarmde buitenspiegel
43	–	–
44	–	–
45	10	*2,5 l Duratec:* brandstofinjectoren
46	10	–
47	10	Rempedaal schakelaar
48	20	Claxon
49	–	–
50	–	–
51	–	–
52	–	–
53	10	Achterste differentieel vergrendeling

54	–	–
55	–	–
Relais
2	Elektromagnetisch relais van de startmotor
4	Relais van de ventilatormotor
6	*2,5 l Duratec:* Relais van de koelfan (hoge snelheid koelfan)
9	Relais van de motor controle module
15	Relais van de startmotor
32	*2,5 l Duratec en 2,2 l Duratorq:* brandstofpomp
33	Relais van de airco koppeling
38	*2,5 l Duratec:* Relais van de koelfan (lage snelheid)
39	Voedingsrelais van de vierwielaandrijving

40	Relais van het remlicht (hoog centrale montage)
41	Relais van de claxon
42	Motor 4WD nr. 2 relais
86	Motor 4WD nr. 1 relais

Voedingsdistributie kast – bodem

Ford Ranger – schema van de zekeringkast – voedingsdistributie – bodem

Nr	Amperages [A]	Beschrijving
56	–	–
57	–	–
58	–	–
59	25	Vierwielaandrijving
60	30	Brandstofpomp controle module
61	30	Ontdooiing voorruit (links)
62	50	Carrosserie controle module 1 (verlichting)
63	30	*2,5 l Duratec:* lage snelheid koelfan
64	20	Trailer trekhaak aansluiting
65	20	Verwarmde voorstoelen
66	30	Ontdooiing voorruit (rechts)
67	50	Carrosserie controle module 2
68	20	Ontdooiing achterruit
69	30	Antiblokkeersysteem (ventielen)
70	–	–
71	50	*2,5 l Duratec:* Snelle koelfan
72	–	–
73	–	–
74	20	Bestuurdersstoel met assistentie
75	–	–

76	–	–
77	–	–
78	–	–
79	40	Ventilator motor
80	–	–
81	40	Inverter
82	60	Antiblokkeersysteem (pomp)
83	25	Voorruitwissermotor
84	30	Elektroventiel van de startmotor
85	–	–
87	40	Trailer module

Hoge stroom zekeringkast

Nr	Amperages [A]	Beschrijving
1	70	*2,5 l Duratec:* Verwarmingscontrole eenheid (koude start)
1	60	*2,2 l Duratorq en 3,2 l Duratorq:* gloeibougie module.
2	125	Carrosserie controle module 1
3	50	*2,5 l Duratec:* carrosserie controle module 2 *2,2 l Duratorq en 3,2 l Duratorq:* carrosserie controle module, achteruitrijcamera tijdens parkeren, spanning kwaliteitsmodule, adaptieve cruise control, head-up display
4	–	Collectoren voor distributiekast

Fusie inzet gemonteerd op de accu

Nr	Amperages [A]	Beschrijving
1	225	Carrosserie controle module 1
2	125	Elektronische stuurbekrachtiging.

Zekeringkast passagiersgedeelte (type 2)

Ford Ranger – schema van de zekeringkast – zekeringkast in het passagiersgedeelte (type 2)

Nr	Amperages [A]	Beschrijving
1	10	Handschoenlamp, kaartenlamp, accubesparing, bovenste console, zonneklep, handgreep, automatische versnellingspook (diesel)
2	7,5	–
3	20	Vergrendeling bestuurdersdeur, ontgrendel relais van de brandstoftank, dubbele vergrendel relais van de deur, Aux
4	5	–
5	20	–
6	10	–
7	10	–
8	10	Beveiligingsalarm
9	10	–
10	5	–
11	5	Interne bewegingssensor
12	7,5	Elektronisch controlepaneel, airconditioning
13	7,5	Set van indicatoren, data connector, stuurkolom controle module
14	10	–
15	10	Portaal module, slimme data verbinding, OBDII (RHD)
16	15	Kinderbeveiliging
17	5	Batterij geluidsalarm, tracking en vergrendelmodule
18	5	Ontsteking
19	7,5	–
20	7,5	Controle module van de koplampen
21	5	Vocht- en temperatuur sensor in de auto
22	5	–
23	10	Inverter, Glas in de bestuurdersdeur, Centrale vergrendeling
24	20	Centrale vergrendeling

25	30	Controle module van de bestuurdersdeur (alle deuren met één druk op de knop omhoog/omlaag) Geheugen van de raamschakelaar van de bestuurdersdeur (enkel een knop om de bestuurder te openen/omlaag te brengen)
26	30	Controle module van de passagiersdeur (elektrisch raam) één druk omhoog/omlaag)
27	30	–
28	10	–
29	30	Controle module van de achterste linker deur (elektrisch raam) één druk omhoog/omlaag)
30	30	Controle module van de achterste rechter deur (elektrisch raam) één druk omhoog/omlaag)
31	15	Tachograaf
32	10	Radio zender-ontvanger module, SYNC module, GPS, multifunctioneel display, afstandsbediening
33	20	Audio eenheid
34	30	Relais van de startmotor
35	5	Controle module van de beperkingen
36	15	Interne achteruitkijkspiegel met automatische verduisteringsfunctie
37	15	–
38	30	Elektrische ramen (zonder controle module van de deur) één druk omhoog/omlaag – alleen bestuurder)
