Ford S-MAX (2006-2015) – zekeringdoos

Jeroen van Vliet

Ford S-MAX (2006-2015) – schema van de zekeringkast

Productiejaar: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

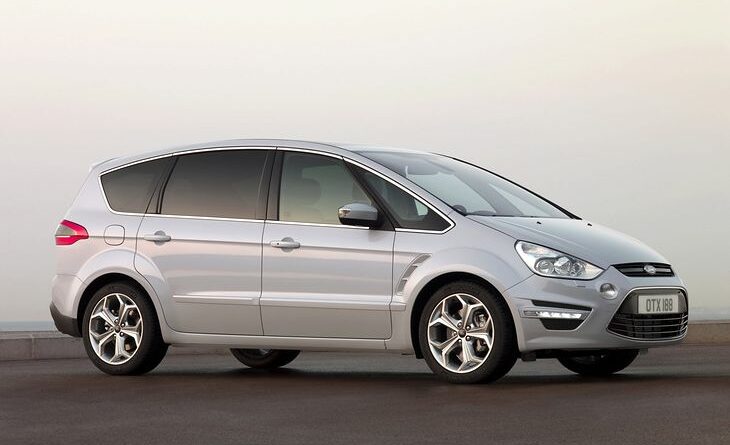

De eerste generatie van de Ford S-MAX werd geproduceerd van 2006 tot 2015. De VAN van het Amerikaanse bedrijf leek op een ander model van Ford – de Galaxy. Het had echter een sportievere uitstraling. Het deelt hetzelfde platform met de vierde generatie Mondeo. De auto is ontworpen door David Hilton. In 2010 onderging het een facelift.

Sigarettenaansteker (voedingsaansluiting) in de Ford S-MAX (2006-2015) is de zekering F19 in de zekeringkast in het interieur.

Zekeringkast in de motorruimte

Ford S-MAX – schema van de zekeringkast – motorruimte
Nr Amperes [A] Beschrijving
F1 10 Versnellingsmodule (AWF21)
15 Versnellingsmodule (MPS6)
F2 5 Controle van de gloeibougies (dieselmotoren)
5 Controle van de gloeibougies van de verdamper

(2,0 l Duratorq-TDCi Norm V en 2,2 l

Duratorq-TDCi Norm V).
F3 70 Koelventilator van de motor –

dubbele ventilator

(2,3 l Duratec-HE en 2,2 l

Duratorq-TDCi automaat).
80 Electrohydraulische stuurbekrachtiging (EHPAS)

(1,6 l EcoBoost SCTi, 2,0 l EcoBoost SCTi, 1,6 l

Duratorq-TDCi Norm V en 2,0 l Duratorq-TDCi).
F4 60 Gloeibougie
F5 60 Koelventilator van de motor

(1,6 l Duratorq-TDCi, 2,0 l Duratorq-TDCi, 2,0 l

Duratorq-TDCi Norm V, 2,2 l

Duratorq-TDCi handgeschakeld, 2,0 l Duratec-HE, 2,3 l

Duratec-HE en 2,0 l EcoBoost SCTi)
70 Koelventilator van de motor – dubbele ventilator (1,6 l EcoBoost SCTi)
F6 7.5 HEGO-sensor (1,6 l Duratorq-TDCi)
10 HEGO-sensor;

CMS-sensor;

Zuurstofsensor (motorcontrole).
20 Gloeibougie van de verdamper

(2,0 l Duratorq-TDCi Norm V en 2,2 l, Duratorq-TDCi Norm V).
F7 5 Bobine relais
F8 10 Controlemodule van het aandrijfsysteem;

Brandstofdosering;

MAF-sensor;

Drukregelklep in de brandstofrail

(motorcontrole).
20 Controlemodule van de aandrijfgroep

(2,0 l EcoBoost SCTi en 2,0 l, Duratorq-TDCi Norm V)
15 Controlemodule van de aandrijfgroep

(1,6 l EcoBoost SCTi, 1,6 l Duratorq-TDCi en 2,2 l, Duratorq-TDCi Norm V)
F9 10 MAF-sensor;

Brandstofinjectoren (motorcontrole)
5 Brandstofpomp;

Verdamper (2,0 l Duratorq-TDCi Norm V)
7.5 MAF-sensor;

EGR-bypassklep;

Brandstofpomp verdamper

(2,2 l Duratorq-TDCi Norm V)

(motorcontrole)
7.5 Afvoerklep;

TMAF-sensor;

Actieve grilleopening;

Bypassklep;

Bobine van het relais.

Extra waterpomp

(1,6 l EcoBoost SCTi)
F10 10 Motorcontrolemodule

(2,0 l Duratorq-TDCi).
7.5 Extra werking, waterpomp (1,6 l EcoBoost SCTi).
F11 10 PCV-klep;

VCV-klep;

Water in brandstofsensor;

Geluidsafvoerklep;

Vortexregelklep;

Variabele inlaatklep;

EGR-klep;

IVVT olie controleklep (motorcontrole);

T.MAF-sensor;

Variabele uitlaatgasverdeling klep;

Actieve grilleopening;

Tankventilatieklep;

Turbo controleklep;

Afvoerklep (motorcontrole).
10 Turbo controleklep;

MAF-sensor;

Actieve grilleopening;

EGR-klep;

VCV-klep (1,6 l Duratorq-TDCi)
5 MAF-sensor;

Water in brandstofsensor;

Actieve grilleopening;

Inlaatdoseringklep

(2,0 l Duratorq-TDCi Norm V).
7.5 Druk in de brandstofrail;

Brandstofdosering;

Actieve grilleopening

(2,2 l Duratorq-TDCi Norm V).
10 Turbocharger controleklep;

Variabele inlaatklepverdeling;

Variabele uitlaatgasverdeling klep;

Tankreinigingsklep;

Elektrische bypassklep

(1,6 l EcoBoost SCTi).
F12 10 Bobine op de stekker;

Tankafvoerklep;

Drukschakelaar van de stuurbekrachtiging

(motorcontrole).
10 EGR-klep;

Variabele turbo controle

(2,0 l Duratorq-TDCi)
5 Bobines van de relais

(2,0 l Duratorq-TDCi Norm V, 2,2 l, Duratorq-TDCi Norm V en 1,5 l Duratorq-TDCi)
15 Ontstekingsbobines

(1,6 l EcoBoost SCTi en 2,0 l EcoBoost SCTi)
F13 15 Airconditioning
F14 15 Verwarming van het brandstoffilter

(2,0 l Duratorq-TDCi, 2,0 l, Duratorq-TDCi Norm V en 1,6 l, Duratorq-TDCi)
10 F1EGO-sensor

(2,2 l Duratorq-TDCi Norm V)
F15 40 Startmotor relais
F 16 80 Extra verwarming voor dieselmotor (PTC)
F17 60 Voeding van de centrale zekeringkast A
F18 60 Voeding van de centrale zekeringkast B
F19 60 Voeding van de achterste zekeringkast C
F20 60 Voeding van de achterste zekeringkast D
F21 30 VQM / andere dan VQM:

cluster / audio / AC / FLR
F22 30 Voorruitwissermodule
F23 30 2006-2008:

Achterruitverwarming.
25 2009-2015:

Achterruitverwarming.
F24 30 Koplamp sproeier
F25 30 ABS-kleppen
F26 40 ABS-pomp
F27 30 2006-2010:

Brandstofverwarming.
25 2011-2015:

Brandstofverwarming.
F28 40 Verwarming ventilator
F29 – Niet gebruikt
F30 5 2011-2015:

ABS 30.
F31 15 Toeter
F32 5 2009-2015:

Brandstofverwarming – afstandsbediening.
F33 5 Schakelaarmodule;

Bobines van de zekeringkast in de motorruimte.
F34 40 Voorruitverwarming (linkerkant)
F35 40 Voorruitverwarming (rechterkant)
F36 5 2006-2010:

ABS.
15 2011-2015:

Voeding van de achterruitenwisser 15.
F37 10 2006-2010:

Verwarmde spuitmonden voor voorruitenwissers.
7.5 2011-2015:

Verwarmde spuitmonden voor voorruitenwissers;

FLR + FSM KL15.
F38 5 2006-2010:

Adaptieve cruisecontrol (ACC).
10 2011-2015:

Voeding PCM / TCM / EHPAS15.
F39 15 Adaptief voorlichtingssysteem (AFS).
F40 5 2011-2015:

Hoogteverstelling van de koplampen;

AFS.
F41 20 Dashboard
F42 10 2006-2010:

Motorcontrolemodule;

Versnellingsmodule;

Electrohydraulische stuurbekrachtiging (EHPAS).
5 2011-2015:

IP cluster.
F43 5 2006-2010:

Koplamp nivellering;

Adaptief voorlichtingssysteem (AFS).
15 2011-2015:

Audiomodule;

BVC;

DAB-module.
F44 20 Electrohydraulische stuurbekrachtigingsmodule

(2,0 l Duratorq-TDCi);

Vacuum pomp

(2,5 l Duratec-ST)
5 2011-2015:

Automatische airconditioning/handmatige airconditioning.
F45 5 2006-2010:

Achterruitenwisser.
15 2011-2015:

FLR (Start Stop).

Zekeringpaneel interieur – Ford S-MAX zekeringen (2006-2009)

Ford S-MAX - schema van de zekeringkast - interieur
Ford S-MAX – schema van de zekeringkast – interieur
Ford S-MAX – schema van de zekeringkast – interieur
Nr Amperes [A] Beschrijving
F1 5 Regen sensor
F2 10 Voeding SRS (airbag)
F3 5 ABS;

Richtingafwijkingssensor (ESP);

Elektrische handrem (EPB);

Voeding van het gaspedaal.
F4 7.5 Elektronische voeding;

Voeding van het gaspedaal;

Elektronische zekering.
F5 15 2006-2007:

Achterruitenwisser
F6 15 Audiosysteem (inclusief spraakbesturing)
F7 7.5 Stuurmodule
F8 5 Groep
F9 15 Hoofddossier
F10 20 Elektrisch schuifdak
F11 7.5 Achterspeigellichten
F12 – Niet gebruikt
F13 15 Voorlicht anti-dimlicht
F14 15 Voorruit sproeier
F15 10 Adaptieve cruisecontrol (ACC)
F 16 – Niet gebruikt
F17 10 Interieurverlichting
F18 5 Motor immobilizer
F19 15 Sigarettenaansteker
F20 – Niet gebruikt
F21 5 2006-2007:

Radio;

Regen sensor.

2008-2009:

Frequentie ontvanger;

Interne bewegingssensor.
F22 20 Brandstofpomp
7.5 Brandstofpomp (2,2 l Duratorq)
F23 – Niet gebruikt
F24 5 Ontstekingssleutel
F25 10 Brandstoftankklep
F26 5 Reserve akoestische signaalgever (alarmsysteem);

OBD II

(on-board computer diagnose).
F27 5 Stuurkolom eenheid;

Klimaatmodule.
F28 5 Remlichtschakelaar

Zekeringpaneel interieur (2010-2015)

Ford S-MAX - schema van de zekeringkast - interieur
Ford S-MAX – schema van de zekeringkast – interieur
Ford S-MAX – schema van de zekeringkast – interieur
Nr Amperes [A] Beschrijving
F1 7.5 Stuurmodule
F2 5 Groep
F3 10 Interieurverlichting
F4 5 Motor immobilizer
F5 7.5 Adaptieve cruisecontrol (ACC)
F6 5 Regen sensor
F7 20 Sigarettenaansteker
F8 10 Voeding voor het ontgrendelen van de brandstoftankklep
F9 15 Voorruit sproeiers – achter
F10 15 Voorruit sproeiers – voor
F11 10 Voeding voor het openen van de kofferbak
F12 10 Voeding voor de vergrendeling van de brandstoftankklep
F13 20 Brandstofpomp
7.5 Brandstofpomp (2,2 l Duratorq-TDCi Norm V)
F14 5 Frequentie ontvanger;

Interne bewegingssensor.
F15 5 Ontstekingssleutel
F 16 5 Reserve akoestische signaalgever (alarmsysteem);

OBD II

(on-board computer diagnose).
F17 5 Vibratie startapparaat van het stuur
F18 10 Voeding SRS (airbag)
F19 7.5 ABS;

Richtingafwijkingssensor (ESC);

Elektrische handrem (EPB);

Voeding van het gaspedaal.
F20 7.5 Elektronische voeding;

Elektronische zekering;

Auto-dim spiegel;

Lane departure warning.
F21 15 Voeding radio
F22 5 Remlichtschakelaar
F23 20 Schuifdak
F24 5 Voeding voor de klimaatmodule en de stuurkolom

Zekeringen Ford S-Max – tabel achterste zekeringen

Ford S-MAX – schema van de zekeringkast – achterste
Nr Amperes [A] Beschrijving
FA1 25 Deurmodule (voor links)

(raam omhoog/omlaag,

centrale vergrendeling,

elektrisch inklapbare spiegel,

verwarmde spiegel)
FA2 25 Deurmodule (voor rechts)

(raam omhoog/omlaag,

centrale vergrendeling,

elektrisch inklapbare spiegel,

verwarmde spiegel)
FA3 25 Deurmodule (achter links)

(raam omhoog/omlaag)
FA4 25 Deurmodule (achter rechts)

(raam omhoog/omlaag)
FA5 10 Achterblok

(zonder achterdeurmodules).
FA6 15 Bij een andere voedingsaansluiting
FA7 5 Bobine relais
FA8 20 2010-2015:

Sleutelloze voertuigmodule.
FA9 5 2011-2015:

Bobines van de relais.
FA10 30 2006-2010:

Elektrisch bestuurde stoel van de bestuurder.
FA11 20 Accessoires;

Trekhaakmodule.
FA12 30 2011-2015:

Elektrisch bestuurde stoel van de bestuurder
FB1 5 2006-2010:

Parkeerassistent module;

Dodehoekdetectiesysteem.
15 2011-2015:

Sunblind systeem
FB2 15 Veringsmodule
FB3 15 Verwarmde stoel van de bestuurder
FB4 15 Verwarmde stoel van de passagier voor
FB5 – Niet gebruikt
FB6 10 Achterste airconditioning
FB7 – Niet gebruikt
FB8 10 2010:

Zonnescherm systeem.
5 2011-2015:

Parkeerassistent;

BLIS.
FB9 30 Elektrisch bestuurde stoel van de passagier voor
FB10 10 Alarm akoestische signaalgever
FB11 – Niet gebruikt
FB12 – Niet gebruikt
FC1 7.5 Achterste elektrische ramen
FC2 30 Elektrische handrem (EPB)
FC3 30 Elektrische handrem (EPB)
FC4 10 Achterste airconditioning
FC5 7.5 2006-2010:

CD-wisselaars;

Entertainment systeem voor de achterste stoelen.
20 2011-2015:

Sleutelloze voertuig
FC6 20 Achterste airconditioning ventilator
FC7 5 Geheugenfunctie stoelmodule
FC8 20 2010:

Sleutelloze voertuigmodule.
7.5 2011-2015:

Entertainment systeem voor de achterste stoelen;

CD-wisselaars.
FC9 20 2010-2015:

Audio versterker
FC10 10 2010-2015:

Sony audio.
FC11 – Niet gebruikt
