Citroen C1 (2005-2016) – zekeringdoos
In dit artikel vind je de schema’s van de zekeringkast van de Citroën C1 2005‑2016, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).
Citroen C1 – schema van de zekeringkast
De Citroën C1 is een kleine auto in segment A. Het voertuig is de kleinste die door de Franse fabrikant wordt aangeboden. Het valt in hetzelfde segment als de Toyota Aygo en de Peugeot 107 en 108. Het meest interessante is dat al deze auto’s worden geproduceerd in Kolín, Tsjechië, in de TPCA-fabriek (Toyota Peugeot Citroen Automobile). Het hier gepresenteerde model is de eerste versie, geproduceerd vanaf 2005.
Productiejaar: 2005, 2006, 2007.
Sigarettenaansteker zekering (voedingsaansluiting) in de Citroen C1 is zekering 11 in de zekeringkast onder het dashboard.

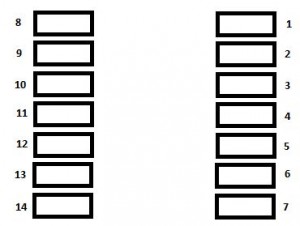

Zekeringkast onder het dashboard
| Nummer | Amperes [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Remlichten;
ABS; Versnellingsbak SensoDrive. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 25 | Centrale vergrendeling | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 20 | Achterruitverwarming | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 7,5 | Achterlichten;
Kentekenverlichting; Dashboard; Display. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 7,5 | Diagnose-aansluiting | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 7,5 | Achtermistlampen;
Dashboard; Versnellingsbak SensoDrive. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 7,5 | ABS;
Servostuur; Klimatisering; Koelventilator. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Achterlichten;
Centrale vergrendeling; Elektrische ramen; Achterruitverwarming; Snelheidsmeter; Klimatisering; Verwarming; Tachometer (optie). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 20 | Voor- en achterruitenwissers | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Radio;
Elektronische immobilizer; Accessoire aansluiting 12V (max. 120 W). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 7,5 | Voor- en achterruitenwissers;
ABS; Servostuur; Centrale vergrendeling; Klimatisering; Elektrische ramen; Achterruitverwarming; Snelheidsmeter; Ventilator; Tachometer (optie). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 | Dashboard;
Motorcomputer; Airbag; Versnellingsbak SensoDrive; Elektronische immobilizer. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 7,5 | Klimatisering | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringkast onder de motorkap
| Nummer | Amperes [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 50 | Versnellingsbak SensoDrive;
Koelventilator (dieselmotor). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 20 | Verlichting met dagrijverlichting | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 25 | ABS-controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | ESP-controle-eenheid | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 30 | Voeding voor de contactsleutel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Alarmlichten;
Waarschuwingslampjes op het dashboard; Knipperlichten. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Verlichting | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Snelheidsmeter;
Interieurverlichting; Radio; Dashboard; Tachometer (optie). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15 | Motorcontroller | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Claxon | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 7,5 | Koelventilator (benzine) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 40 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | ESP | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | Servostuur | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Citroen C1 – schema van de zekeringkast
Sigarettenaansteker zekering (voedingsaansluiting) in de Citroen C1 is zekering 11 in de zekeringkast onder het dashboard.
Productiejaar: 2008, 2009, 2010, 2011, 2012, 2013.
2008
Dashboard
| Nummer | Ampère [A] | Beschrijving |
|---|---|---|
| 1 | 10 A | Remlichten; ABS; Versnellingsbak “SensoDrive”. |
| 2 | 25 A | Centrale vergrendeling/deblokkering |
| 3 | 20 A | Achterruitverwarming |
| 4 | 7,5 A | Achterverlichting; Kentekenverlichting; Dashboard; Display. |
| 5 | 7,5 A | Diagnose-aansluiting |
| 6 | 7,5 A | Achtermistlamp; Dashboard; Versnellingsbak “SensoDrive”. |
| 7 | – | Niet gebruikt |
| 8 | 7,5 A | ABS; Servostuur; Klimatisering; Ventilator. |
| 9 | 10 A | Achterlichten; Centrale vergrendeling/deblokkering; Elektrische ramen; Achterruitverwarming; Snelheidsmeter; Klimatisering; Verwarming; Tachometer. |
| 10 | 20 A | Voor- en achterruitenwissers |
| 11 | 15 A | Audio-installatie; Elektronische immobilizer; 12 V aansluiting (max 120 W). |
| 12 | 7,5 A | Achterruitverwarming; ABS; Ventilator; Voor- en achterruitenwissers; Servostuur; Centrale vergrendeling/deblokkering; Klimatisering; Elektrische ramen; Snelheidsmeter; Tachometer. |
| 13 | 15 A | Airbag; Motorcomputer; Elektronische immobilizer; Versnellingsbak “SensoDrive”; Dashboard. |
| 14 | 7,5 A | Klimatisering |
| 15* | 40 A | Accessoires; Achterruitverwarming; ABS; Ventilator relais; Voor- en achterruitenwissers. |
| 16* | 30 A | Elektrische ramen |
| 17* | 40 A | Verwarming; Klimatisering. |
| * Zekeringen geplaatst achter het dashboard. Voor vervanging, neem contact op met de CITROËN dealer. |
Motorruimte
| Nummer | Ampère [A] | Beschrijving |
|---|---|---|
| 1 | 50 A | Versnellingsbak “SensoDrive”; Ventilator (diesel). |
| 2 | 10 A | Verlichting |
| 2 | 20 A | Verlichting met dagrijverlichting |
| 3 | 30 A | ABS/ESP controle-eenheid |
| 4 | 30 A | Voeding voor de contactsleutel |
| 5 | 10 A | Alarmlichten; Waarschuwingslampjes op het dashboard; Knipperlichten. |
| 6 | 10 A | Verlichting |
| 7 | 15 A | Extra verlichting; Snelheidsmeter; Audio-installatie; Dashboard; Tachometer. |
| 8 | 15 A/25 A | Motorcontroller (benzine/diesel) |
| 9 | 10 A | Claxon |
| 10 | 30 A | Ventilator (benzine) |
| 11 | 50 A | ABS/ESP |
| 12 | 50 A | Servostuur |
2010
Dashboard
| Nummer | Ampère [A] | Beschrijving |
|---|---|---|
| 1 | 10 A | Remlichten; ABS; Versnellingsbak “SensoDrive”. |
| 2 | 25 A | Centrale vergrendeling/deblokkering |
| 3 | 20 A | Achterruitverwarming |
| 4 | 7,5 A | Achterverlichting; Kentekenverlichting; Dashboard; Display. |
| 5 | 7,5 A | Diagnose-aansluiting |
| 6 | 7,5 A | Achtermistlamp; Dashboard; Versnellingsbak “SensoDrive”. |
| 7 | – | Niet gebruikt |
| 8 | 7,5 A | ABS; Servostuur; Klimatisering; Ventilator. |
| 9 | 10 A | Achterlichten; Centrale vergrendeling/deblokkering; Elektrische ramen; Achterruitverwarming; Snelheidsmeter; Klimatisering; Verwarming; Tachometer. |
| 10 | 20 A | Voor- en achterruitenwissers |
| 11 | 15 A | Audio-installatie; Elektronische immobilizer; 12 V aansluiting (max 120 W). |
| 12 | 7,5 A | Achterruitverwarming; ABS; Ventilator; Voor- en achterruitenwissers; Servostuur; Centrale vergrendeling/deblokkering; Klimatisering; Elektrische ramen; Snelheidsmeter; Tachometer. |
| 13 | 15 A | Airbag; Motorcomputer; Elektronische immobilizer; Versnellingsbak “SensoDrive”; Dashboard. |
| 14 | 7,5 A | Klimatisering |
| 15* | 40 A | Accessoires; Achterruitverwarming; ABS; Ventilator relais; Voor- en achterruitenwissers. |
| 16* | 30 A | Elektrische ramen |
| 17* | 40 A | Verwarming; Klimatisering. |
| * Zekeringen geplaatst achter het dashboard. Voor vervanging, neem contact op met de CITROËN dealer. |
Motorruimte
| Nummer | Ampère [A] | Beschrijving |
|---|---|---|
| 1 | 50 | Versnellingsbak “SensoDrive” |
| 2 | 10 | Verlichting |
| 2 | 20 | Verlichting met dagrijverlichting |
| 3 | 30 | ABS/ESP controle-eenheid |
| 4 | 30 | Voeding voor de contactsleutel |
| 5 | 10 | Alarmlichten; Waarschuwingslampjes op het dashboard; Knipperlichten. |
| 6 | 10 | Verlichting |
| 7 | 15 | Extra verlichting; Snelheidsmeter; Audio-installatie; Dashboard; Tachometer. |
| 8 | 15/25 | Motorcontroller (benzine/diesel) |
| 9 | 10 | Claxon |
| 10 | 30 | Ventilator (benzine) |
| 11 | 50 | ABS/ESP |
| 12 | 50 | Servostuur |
2012
Dashboard
| Nummer | Ampère [A] | Beschrijving |
|---|---|---|
| 1 | 10 | Remlichten; ABS; Elektronische versnellingsbak. |
| 2 | 25 | Centrale vergrendeling/deblokkering; Afstandsbediening. |
| 3 | 20 | Achterruitverwarming |
| 4 | 7,5 | Achterlichten; Kentekenverlichting; Dashboard; Scherm; Koplampverstelling; Dagrijverlichting LED; Zijverlichting. |
| 5 | 7,5 | Diagnose-aansluiting |
| 6 | 7,5 | Elektronische versnellingsbak; Achtermistlamp; ESP; Dagrijverlichting LED; Dashboard; Tachometer. |
| 7 | – | Niet gebruikt |
| 8 | 7,5 | ABS/ESP; Servostuur; Ventilator. |
| 9 | 10 | Achterspeigelverlichting; Centrale vergrendeling/deblokkering; Elektrische ramen; Achterruitverwarming; Snelheidsmeter; Klimatisering; Verwarming; Tachometer; Afstandsbediening. |
| 10 | 20 | Voor- en achterruitenwissers en ruitensproeiervloeistof |
| 11 | 15 | Audio-installatie; 12 V aansluiting (max 120 W). |
| 12 | 7,5 | Achterruitverwarming; ABS; Ventilator; Voor- en achterruitenwissers; Servostuur; Centrale vergrendeling/deblokkering; Klimatisering; Verwarming; Elektrische ramen; Snelheidsmeter; Tachometer; Afstandsbediening; Achteruitrijlamp. |
| 13 | 15 | Airbag; Brandstofinjectiesysteem; Elektronische versnellingsbak; Dashboard; Tachometer; Dagrijverlichting LED. |
| 14 | 7,5 | Klimatisering; Verwarming. |
| 15* | 40 | Audio-systeem; 12 V aansluiting; Voor- en achterruitenwissers; Servostuur; ABS/ESP; Koelventilator. |
| 16* | 30 | Elektrische ramen |
| 17* | 40 | Klimatisering; Verwarming. |
| * Zekeringen geplaatst achter het dashboard. Voor vervanging, neem contact op met de CITROËN dealer of een gespecialiseerde werkplaats. |

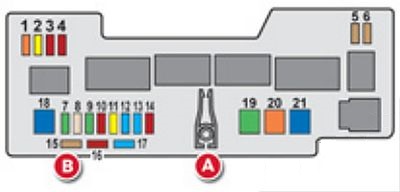

Motorruimte
| Nummer | Ampère [A] | Beschrijving |
|---|---|---|
| 1 | 5 | Dagrijverlichting LED |
| 2 | 20 | Voor mistlampen |
| 3 | 10 | Linker voorlamp |
| 4 | 10 | Rechter voorlamp |
| 5 | 7,5 | Elektronische versnellingsbak – brandstofinjectiesysteem |
| 6 | 7,5 | Elektronische versnellingsbak – brandstofinjectiesysteem |
| 7 | 30 | Dagrijverlichting LED; Voor mistlampen. |
| 8 | 25 | ABS |
| 8 | 30 | ABS/ESP (met VSC) |
| 9 | 30 | Startmotor; Achterruitverwarming; ABS; Koelventilator; Voor- en achterruitenwissers en ruitensproeiervloeistof; Servostuur; Centrale vergrendeling/deblokkering; Klimatisering; Verwarming; Elektrische ramen; Snelheidsmeter; Tachometer; Afstandsbediening; Achteruitrijlamp; Airbag; Brandstofinjectiesysteem; Elektronische versnellingsbak; Dashboard; Dagrijverlichting LED. |
| 10 | 10 | Alarmlichten; Dashboard; Tachometer; Knipperlichten. |
| 11 | 20 | Linker voorlamp; Rechter voorlamp. |
| 12 | 15 | Interieurverlichting; Snelheidsmeter; Audio-installatie; Dashboard; Tachometer. |
| 13 | 15 | Brandstofinjectiesysteem; Koelventilator. |
| 14 | 10 | Claxon |
| 15 | 7,5 | Reserve zekering |
| 16 | 10 | Reserve zekering |
| 17 | 15 | Reserve zekering |
| 18 | 50 | Elektronische versnellingsbak |
| 19 | 30/40 | Koelventilator |
| 20 | 40 | ABS |
| 20 | 50 | ABS/ESP (met VSC) |
| 21 | 50 | Servostuur |
Citroen C1 (2014-2016) – schema van de zekeringkast
Productiejaar: 2014, 2015, 2016.
Sigarettenaansteker zekering (voedingsaansluiting) in de Citroen C1 mk2 (2014-2016) is zekering 9 in de zekeringkast onder het dashboard.

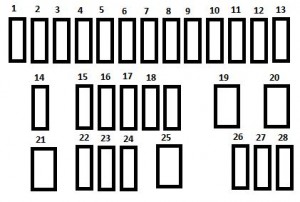

Zekeringkast onder het dashboard
| Nr | Amp [A] | Beschrijving |
| 1 | 5 | Brandstofinjectie; Audio-systeem; VSC-systeem. |
| 2 | 15 | Voor- en achterruitenwissers |
| 3 | 5 | Hoofdcontrole-eenheid; Dashboard; Display; Klimatisering; Achterruitverwarming; Verwarming van de buitenspiegels; Elektrisch stoffen dak; Audio-systeem. |
| 4 | 5 | Elektrisch servostuur; Start en Stop. |
| 5 | 15 | Achterruitenwisser |
| 6 | 5 | Koelventilator; ABS-systeem; ESP; VS-systeem. |
| 7 | 25 | Voorruitenwisser |
| 8 | 10 | Verwarmde buitenspiegels |
| 9 | 15 | 12 V aansluiting (max 120 W) |
| 10 | 7,5 | Verwarmde buitenspiegels; Audio-systeem; Start & Stop; Dashboard; Dubbel display. |
| 11 | 5 | Stuurvergrendeling; Brandstofinjectie; Elektronische automatische transmissie. |
| 12 | 7,5 | Airbag |
| 13 | 5 | Dashboard; Display; Stop&Start |
| 14 | 15** | Stuurinrichting; Brandstofinjectie; Remlichten. |
| 7,5* | ||
| 15 | 7,5 ** | Brandstofinjectie Stop & Start |
| 10 * | ||
| 16 | 7,5 | Motordiagnose |
| 17 | 10 | Remlichten; Derde remlicht; Brandstofinjectie; ABS-systeem; VSC-systeem; Elektronische automatische transmissie; Sleutelloze toegang en start. |
| 18 | 10 | Positionering; Kentekenverlichting; Achtermistlampen; Voor mistlampen; Achterlichten; Dimmer voor verlichting. |
| 19 | 40 | Klimatisering |
| 20 | 40 | Klimatisering; Motor zelfdiagnose; Positionering; Kentekenverlichting; Achtermistlamp; Voor mistlamp; Achterlichten; Dimmer voor verlichting; Remlichten; Derde remlicht; Brandstofinjectie; ABS-systeem; VSC-systeem; Elektronische automatische transmissie; Sleutelloze toegang en start; Elektrische ramen |
| 21 | 30 | Brandstofinjectie; Stop & Start; Hoofdcontrole-eenheid. |
| 22 ** | 7,5 | Brandstofinjectie |
| 23 ** | 20 | Brandstofinjectie; Stop & Start. |
| 24 | 25 | Hoofdverdeelunit |
| 25 | 30 | Elektrische ramen |
| 26 | 25 | Elektrische ramen |
| 27 | 10 | Klimatisering |
| 28 | 5 | Achtermistlamp |
* VTi 82 motor
** VTi 68 motor

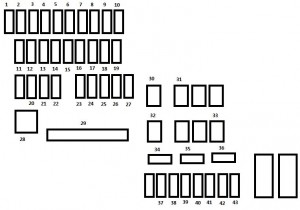

Zekeringkast in de motorruimte
| Nr | Amp [A] | Beschrijving |
| 1 | 10 | Dimlichten rechts |
| 2 | 10 | Dimlichten links; Koplampverstelling. |
| 3 | 7,5 | Rechter grootlicht |
| 4 | 7,5 | Linker grootlicht |
| 5 * | 15 | Brandstofinjectie |
| 6 * | 7,5 | Brandstofinjectie |
| 7 * | 15 | Brandstofinjectie |
| 8 * | 7,5 | Koelventilator |
| 9 | 7,5 | Klimatisering |
| 10 ** | 7,5 | Brandstofinjectie; Remlichten; Derde remlicht. |
| 11 | 5 | Interieurverlichting; Bagageruimtelamp. |
| 12 | 10 | Knipperlichten; Alarmlichten; Dashboard; Display. |
| 13 | 10 | Claxon |
| 14 | 30 | Verdeelunit |
| 15 ** | 7,5 | Elektronische automatische transmissie |
| 16 | 7,5 | Brandstofinjectie |
| 17 | 7,5 | Sleutelloze injectiesysteem; Koelventilator. |
| 18 ** | 7,5 | Batterij |
| 19 | 25 | Brandstofinjectie; Koelventilator. |
| 20 | 30 | Startmotor |
| 21 | 7,5 | Stuurvergrendeling |
| 22 | 25 | Voorlichten |
| 23 | 7,5 | Brandstofinjectie |
| 24 | 7,5 | Brandstofinjectie; Startmotor; Elektronische automatische transmissie; Stop & Start. |
| 25 | 15 | Audio-installatie; Sleutelloze toegang en start. |
| 26 | 7,5 | Dashboard; Display. |
| 27 | 7,5 | VSC-systeem |
| 28 | 60 | Zekeringkast in het passagierscompartiment. |
| 29 ** | 125 | Achterruitverwarming; Verwarming van de buitenspiegels; Elektrisch stoffen dak; ABS-systeem; VSC-systeem; Koelventilator; Voor mistlampen; Dagrijverlichting LED. |
| 30 | 50 | Elektronische versnellingsbak |
| 40 | Stop & Start | |
| 31 | 50 | Servostuur |
| 32 | 50 * | Koelventilator |
| 30 | ||
| 40 | ||
| 33 | 50 | ABS-systeem, VSC-systeem |
| 34 | 10 | Reserve zekering |
| 35 | 20 | Reserve zekering |
| 36 | 30 | Reserve zekering |
| 37 | 20 | Achterruitverwarming; Verwarming van de buitenspiegels. |
| 38 | 30 | Brandstofinjectie; VSC-systeem. |
| 39 | 7,5 | Voor mistlampen, Dashboard, Display |
| 40 | 7,5 | Dagrijverlichting LED |
| 41 | – | Niet gebruikt |
| 42 | 20 | Elektrisch stoffen dak |
| 43 | – | Niet gebruikt |
* VTi 82 motor
** VTi 68 motor
Veelvoorkomende elektrische storingen bij de Citroën C1 (2005–2016)
De Citroën C1 is klein en relatief simpel, maar elektrisch gezien kunnen er (zeker na veel stadsgebruik) typische “TPCA-klachten” ontstaan: een 12V-aansluiting die uitvalt, ruitenwissers die stoppen, storingen met centrale vergrendeling of verlichting die ineens niet meer werkt. In veel gevallen is de oorzaak een doorgebrande zekering, een verouderde aansluiting of vocht/oxidatie in een zekeringkast.
Belangrijk om te onthouden: in jouw artikel worden meerdere bouwjaren en schema’s genoemd (2005–2007, 2008–2013, 2012-update en de C1 (2014–2016)). De functies en zekeringnummers lijken soms hetzelfde, maar de indeling en extra zekeringen kunnen per facelift en motorvariant verschillen.
12V-aansluiting / sigarettenaansteker werkt niet
Dit is één van de meest gezochte onderwerpen, en terecht. De C1 wordt vaak gebruikt met telefoonladers, navigatie en accessoires—en daarmee is de 12V-poort ook één van de meest overbelaste circuits.
- C1 (2005–2013): de 12V-aansluiting/sigarettenaansteker zit doorgaans op zekering 11 (15A) in de zekeringkast onder het dashboard (max. 120 W).
- C1 (2014–2016): de 12V-aansluiting zit op zekering 9 (15A) in de zekeringkast onder het dashboard (eveneens max. 120 W).
Als de zekering direct opnieuw doorbrandt, is de kans groot dat:
- de adapter of kabel intern kortsluit;
- er vuil/metaal in de 12V-connector zit;
- een accessoire te veel vermogen vraagt (compressor/omvormer).
Tip: test altijd eerst met een andere lader voordat je verder zoekt.
Radio, display of dashboard valt uit
Bij de eerste generatie C1 kunnen radio- en displayproblemen door één zekering worden veroorzaakt, omdat meerdere systemen samen op hetzelfde circuit zitten.
Wat je dan het eerst controleert:
- 2005–2013: zekering 11 (radio + immobilizer + 12V), en bij sommige schema’s ook zekering 13 (dashboard/motorcomputer/airbag/immobilizer).
- 2014–2016: de radio kan via meerdere zekeringen lopen (onder dashboard en motorruimte), zeker bij uitvoeringen met dubbel display of keyless.
Als het display soms wel en soms niet werkt, is het niet altijd een zekering: bij oudere auto’s kan een stekkercontact (achter radio/scherm) los of geoxideerd raken.
Ruitenwissers werken niet (voor/achter)
Ruitenwissers zijn een klassieke storingsbron bij stadsauto’s, vooral door intensief gebruik en vastgevroren wissers in de winter.
- 2005–2013 (dashboard): vaak zekering 10 (20A) voor voor- en achterruitenwissers.
- 2012-schema: dezelfde logica, maar soms anders omschreven (wissers + sproeier vloeistof).
- 2014–2016: je ziet aparte zekeringen voor (voor)ruitenwisser en achterruitenwisser; bij uitval van alleen achter, controleer dan specifiek de achterruitenwisser-zekering.
Brandt een wisserzekering steeds door, dan is de wissmotor soms “zwaar” geworden (vast mechaniek) of is er water in de motor gekomen.
Centrale vergrendeling en elektrische ramen
Als de centrale vergrendeling niet meer reageert, is dat vaak een zekeringkwestie, vooral omdat afstandsbediening/ontgrendeling en interieurfuncties bij de C1 vaak op gedeelde circuits zitten.
- 2005–2013: centrale vergrendeling zit o.a. op zekering 2 (25A) (dashboard).
- Elektrische ramen kunnen op hun eigen zekering zitten of via een “achter het dashboard”-zekering (bij jouw 2008/2010/2012-overzicht staat zelfs vermeld dat sommige zekeringen achter het dashboard zitten en vervanging door dealer/werkplaats aanbevolen is).
Werkt slechts één raam niet? Dan is de schakelaar in de deur of de kabeldoorvoer in de deurstijl een logische verdachte. Werken beide ramen niet? Dan is een zekering of centrale voeding waarschijnlijker.
Verlichting: achterlichten, mistlampen en kentekenplaatverlichting
Verlichtingstoringen zijn vaak simpel, maar bij de C1 kunnen meerdere lichtfuncties samen gezekerd zijn.
Voorbeelden uit jouw schema’s:
- achterlichten/kentekenplaat/dash verlichting vaak op een 7,5A zekering (bijv. “achterverlichting; kentekenverlichting; dashboard; display”).
- achtermistlamp op een aparte 7,5A zekering.
- motorruimte heeft vaak zekeringen voor linker/rechter koplamp en (bij latere jaren) DRL LED en mistlampen.
Als alleen één koplampzijde uitvalt, check dan eerst de specifieke zekering en daarna pas de lamp.
ABS/ESP/servostuur waarschuwingen: wanneer is het een zekering?
Bij waarschuwingen zoals ABS of (elektrische) stuurbekrachtiging is een zekering een snelle eerste check, maar niet altijd de uiteindelijke oplossing. In jouw motorruimteschema’s staan duidelijke zekeringen voor:
- ABS/ESP controle-eenheid,
- servostuur (vaak hoge ampères),
- koelventilator.
Als zo’n zekering defect is, kan het systeem volledig uitvallen en krijg je vrijwel direct een lampje op het dashboard. Brandt de zekering opnieuw door, dan is er meestal een onderliggend probleem (pomp, motor, kabel).
Wat te doen als een zekering steeds doorbrandt?
Een zekering is een beveiliging. Als hij steeds doorbrandt, is er bijna altijd:
- kortsluiting,
- vocht,
- een defecte motor/pomp,
- of overbelasting door accessoires.
Beste aanpak:
- Vervang de zekering door exact dezelfde waarde.
- Sluit alle accessoires los (zeker bij 12V).
- Test opnieuw.
- Komt het terug? Dan stap voor stap circuits/onderdelen losnemen om de boosdoener te vinden.
Veilig zekeringen vervangen (C1)
- Contact uit, sleutel eruit.
- Gebruik een zekeringtang.
- Vervang altijd met dezelfde ampèrewaarde.
- Zie je oxidatie in de zekeringkast? Maak contacten voorzichtig schoon en controleer op vocht (vooral na lekkage of natte vloermatten).
