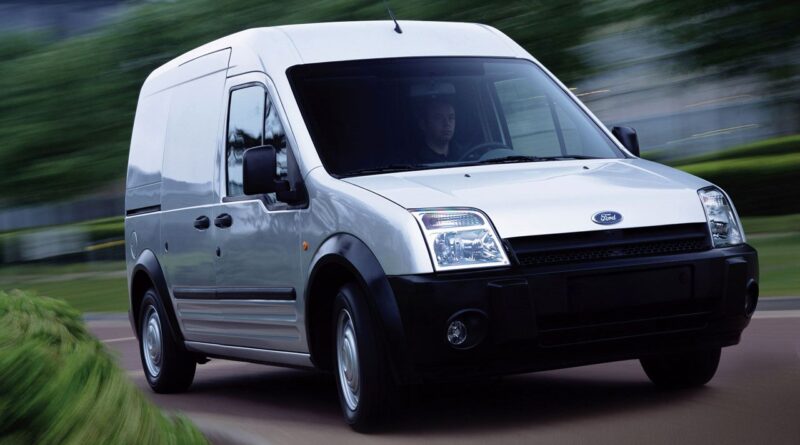

Ford Transit Connect (2002-2009) – schema van de zekeringkast

Productiejaar: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

Sigarettenaansteker (voedingsaansluiting) in de Ford Transit Connect (2002-2009) is de zekering 143 in de centrale zekeringkast.

Zekeringkast in de motorruimte

Nr	Amp [A]	Beschrijving
1	40	Centrale zekeringkast
2	30	Dubbele koelfan – secundaire zekering
3	30	Centrale zekeringkast
4	60	Verwarmde voorruit
5	40	Enkele koelfan – hoofdzekering
5_A	50	Dubbele koelfan – hoofdzekering
6	60	Gloeilampen
7	40	Centrale zekeringkast
8	20	Ontstekingssleutel
9	20	Motorcontrolemodule
10	10	Batterijspanning sensor; Databus connector.
11	20	Brandstofverwarmer
12	20	Startmotor klep
13	30	ABS-pomp
14	10	PCV-klep; VCV-klep.
15	10	Dimlichten, linkerkant
16	10	Dimlichten linkerkant
17	10	Dimlichten rechterkant
18	10	PCM vermogen; Voertuigsnelheid sensor.
19	20	Dagrijverlichting (standlichten)
20	1	PCM
21	20	Condensatorpomp
22	20	Dagrijverlichting (dimlichten)
23	20	ABS-kleppen
24	10	Gloeilampen monitoring (dieselmotoren)
25	10	Dimlichten rechterkant
26	10	Airconditioning compressor klep
27	10	Sensoren, actuatoren, relais spoelen
28	20	Mistlampen
29	20	Dimlichten (via dimlicht relais)
64	30	Verwarmingsventilator motor
65	7,5	Verwarmde voorruit

Centrale zekeringkast

Nr	Amp [A]	Beschrijving
130	15	Flash GEM vermogen
131	5	Spiegelvermogen
132	10	Verlichtingsschakelaar (30); GEM VBAT Externe verlichting.
133	–	Niet gebruikt
134	–	Niet gebruikt
135	10	Verlichtingsschakelaar; Dagrijverlichting
136	15	Toeter
137	7,5	Radio; Indicatoren set.
138	–	Niet gebruikt
139	–	Niet gebruikt
140	–	Niet gebruikt
141	10	Reserve lampen; Verwarmde sproeiers voor voorruiten.
142	15	Remlichten
143	20	Aansteker; Voorste hulpvoeding punt.
144	–	Niet gebruikt
145	–	Niet gebruikt
146	20	Voorruitwissers motor
147	10	Verwarmde voorstoelen
148	7,5	GEM VBAT; Recirc / ICL (30-).
149	–	Niet gebruikt
150	–	Niet gebruikt
151	15	Radio (geheugen en voeding); BTVC module.
152	7,5	Airconditioning; Parkeerhulp.
153	7,5	Interne verlichting en batterijbesparing.
154	–	Niet gebruikt
155	–	Niet gebruikt
156	7,5	Zijlichten – rechterkant
157	7,5	Nummerplaat verlichting
158	7,5	Verlichtingsschakelaar; Regen sensor.
159	–	Niet gebruikt
160	–	Niet gebruikt
161	7,5	ABS; ESP; Stuurhoek sensor.
162	7,5	Airbag module; PADI indicator.
163	20	GEM VBATT blok
164	–	Niet gebruikt
165	–	Niet gebruikt
166	25	Elektrisch bediende voorruiten
167	7,5	Verwarmde spiegels; Verwarmde achterruit.
168	10	Dagrijverlichting; Standlichten; Nummerplaat verlichting.
169	20	Tweede voedingspunt
170	–	Niet gebruikt
171	–	Niet gebruikt
172	–	Niet gebruikt
173	–	Niet gebruikt
174	20	Achterperslucht, Handmatige ruitenwissers Transco
175	7,5	Zijlichten – linkerkant
176	–	Niet gebruikt
177	–	Niet gebruikt
178	25	Verwarmde achterruit
179	7,5	Indicatoren set; PATS; Gaspedaal.
180	20	Voor- en achterruitenwisser
181	–	Niet gebruikt
182	–	Niet gebruikt

Ford Transit Connect (2009-2013) – zekering schema

Productiejaar: 2009, 2010, 2011, 2012, 2013.

Sigarettenaansteker (voedingsaansluiting) in de Ford Transit Connect (2009-2013) is de zekering 14 in de zekeringkast in het interieur.

Zekeringkast in het interieur

Nr	Ampere [A]	Beschrijving
1	15	Algemene elektronische module (GEM)
2	5	Buitenspiegel schakelaar
3	10	Hoofdverlichtingsschakelaar, algemene elektronische module (GEM)
4	–	–
5	–	–
6	–	–
7	15	Algemene elektronische module (GEM)
8	7,5	Audio controle module (ACM), dashboard (IC), bandenspanning monitoringsmodule (TPMS)
9	–	–
10	–	–
11	–	–
12	10	Hoofdverlichtingsschakelaar
13	15	Rempedaal positie schakelaar
14	15	Sigarettenaansteker (voor)
15	–	–
16	–	–
17	20	Voorruitwissers relais, algemene elektronische module (GEM), voorruitwissers motor
18	–	–
19	7,5	Algemene elektronische module (GEM), dashboard (IC)
20	–	–
21	–	–
22	15	Audio controle module (ACM), spraakherkenningsmodule (SRM)
23	7,5	Airconditioning schakelaar, parkeerhulp module (PAM)
24	7,5	Interne verlichting relais
25	–	–
26	–	–
27	7,5	Standlichten, zij- en noodverlichting rechts
28	7,5	Nummerplaat verlichting
29	10	Hoofdverlichtingsschakelaar
30	–	–
31	–	–
32	7,5	ABS systeem module, stuurhoek sensor module
33	7,5	Passagiers classificatie module (OCSM), airbag passagier deactivatie indicator (PAD), beperking controle module (RCM)
34	20	Algemene elektronische module (GEM), achterdeuren ontgrendel relais
35	–	–
36	–	–
37	25	Hoofd raam controle schakelaar, één knop raam neer relais
38	7,5	Buitenspiegels, ontdooisysteem schakelaar
39	–	–
40	15	Voedingspunt (?)
41	–	–
42	–	–
43	–	–
44	–	–
45	15	Achterste voedingspunt
46	7,5	Standlichten, zij- en noodverlichting links
47	–	–
48	–	–
49	25	Ontdooi netten achterruit
50	7,5	Algemene elektronische module (GEM), dashboard (IC), passieve inbraakbeveiliging zender-ontvanger, bandenspanning monitoringsmodule (TPMS)
51	20	Algemene elektronische module (GEM), ruitenwisser / ruitensproeier schakelaar, achterste ruitenwisser motor groepen
52	–	–
53	–	–
Relais
R1	–	–
R2	–	–
R3	–	–
R4	–	Interne verlichting
R5	–	Voorruitwisser
R6	–	Ingang dimlicht
R7	–	Ontdooi achterruit
R8	–	–
R9	–	Achterdeuren ontgrendel
R10	–	–
R11	–	Ventilator motor
R12	–	–
R13	–	–

Zekeringkast in de motorruimte

Ford Transit Connect – zekering schema – motorruimte

Nr	Ampere [A]	Beschrijving
1	–	–
2	40	Zekeringen (interieur) nr: 12, 13, 17, 37, 51
3	20	Ontstekingsschakelaar
4	20	Brandstofpomp relais
5	10	Keep Alive Power (PCM), ontluchtingsklep elektromagneet (EVAP)
6	15	Generator, dataconnectie (DLC)
7	10	Achterspeellichten relais
8	15	Dimlichten relais
9	40	Zekeringen (interieur): nr. 1, 2, 3, 14
10	30	Zekeringen (interieur): nr. 7, 19, 22, 25, 34, 40, 45
11	30	Start relais
12	30	ABS systeem module
13	30	Ventilator motor relais
14	10	Controle module voeding (PCM)
15	20	ABS systeem module
16	30	Laag snelheid ventilator controle relais
17	50	Hoge snelheid ventilator controle relais
18	20	Dagrijverlichting relais, dimlichten onderbreking relais
19	20	Bandenspanning monitoringsmodule (TPMS)
22	10	Brandstofinjectoren, controle module van de aandrijflijn (PCM)
23	10	Rechter dimlicht
24	10	Airconditioning compressor relais
25	10	Linker dimlicht
26	10	Ontluchtingsklep van de brandstoftank (EVAP), verwarmde lambda-sonde (HO2S), achteruitrijlichten relais, uitlaatgas recirculatie (EGR), stapmotor, massastroom / inlaatlucht temperatuur sensor (MAF / IAT), versnellingspook positie sensor (TR), pedaal positie schakelaar, vloer versnellingspook
27	–	–
28	15	Controle module van de aandrijflijn (PCM)
29	15	(Spoel op de stekker)
35	10	Controle module van de aandrijflijn (PCM)
Relais
R1	–	Ontsteking
R2	–	–
R3	–	–
R4	–	Ventilator controle (max.)
R5	–	–
R6	–	Achterspeellichten
R7	–	Brandstofpomp
R8	–	Dimlichten
R9	–	Voeding controle module van de aandrijflijn (PCM)
R10	–	Ventilator controle (min.)
R11	–	Starten
R12	–	Dagrijverlichting (DRL)
R13	–	Dimlichten
R14	–	Airconditioning koppeling
R15	–	–
R16	–	–
R17	–	–
Dioden
D1	–	Koelventilator
D2	–	Brandstofpomp
D3	–	Begin

Zekering en relais schema – Ford Transit Connect

Betreft voertuigen geproduceerd in de jaren:

2014, 2015.

Passagiersinterieur

Nummer	Ampere [A]	Beschrijving
F56	20A	Brandstofpomp
F57	–	Niet gebruikt
F58	–	Niet gebruikt
F59	5A	Passieve ontvanger-zender van het inbraakalarm
F60	10 A	Interne verlichting Bestuurdersport schakelaars Verlichting in het dashboard. Schakelaar groep in het luchtpaneel
F61	–	Niet gebruikt
F62	5A	Automatische ruitenwissers met zelfdimmende binnenspiegel
F63	–	Niet gebruikt
F64	–	Niet gebruikt
F65	10 A	Achterklep ontgrendeling
F66	20A	Dubbele vergrendeling en ontgrendeling relais van de voorporten
F67	7,5 A	SINCR Voorste interface display module Globale positionering systeem
F68	–	Niet gebruikt
F69	5A	Dashboard indicatoren set
F70	20A	Centrale vergrendeling relais
F71	10 A	Verwarmingscontrole hoofd (handmatige klimaatregeling) Dubbele automatische temperatuurregeling
F72	7,5 A	Stuurwiel module
F73	7,5 A	Databus connector. Batterij onderhoud indicator
F74	15A	Dimlicht
F75	15A	Voorste mistlamp
F76	10 A	Achteruitrijlamp
F77	20A	Ruitensproeier pomp
F78	5A	Niet gebruikt
F79	15A	Audio eenheid; DVD navigatiesysteem; Touchscreen; Noodverlichting schakelaar; Deuren vergrendel schakelaar.
F80	–	Niet gebruikt
F81	5A	Elektrisch bedienbaar zonnedak. Interne bewegingssensor.
F82	20A	Ruitensproeier pomp (massa zekering)
F83	20A	Centrale vergrendeling (massa zekering)
F84	20A	Dubbele vergrendeling (massa zekering)
F85	7,5 A	Ontsteking
F86	10 A	Airbag module; Passagiers classificatie systeem; Passagiers airbag deactivatie indicator.
F87	–	Niet gebruikt
F88	25A	Voeding voor de carrosserie controle module KL30
F89	–	Niet gebruikt

Motorruimte

Nummer	Ampere [A]	Beschrijving
F1	–	Niet gebruikt
F2	–	Niet gebruikt
F3	–	Niet gebruikt
F4	–	Niet gebruikt
F5	–	Niet gebruikt
F6	–	Niet gebruikt
F7	40A	Wiel blokkering preventie systeem
F8	30A	Stabiliteitscontrole
F9	30A	Verwarmbare achterruit
F10	40A	Ventilator motor
F11	20A	Achterste console extra voedingspunt; Extra voedingspunt in de laadruimte (alleen bestelwagen, voertuigen met Start/Stop systeem).
F12	30A	Controle module van het aandrijfsysteem
F13	30A	Startmotor relais
F14	40A	Verwarmbare voorruit (rechts)
F15	20A	Extra voedingspunt in de laadruimte (alleen bestelwagen, voertuigen zonder Start/Stop systeem); Extra voedingspunt in de kofferbak (Tourneo, voertuigen zonder Start/Stop systeem).
F 16	40A	Verwarmbare voorruit (links)
F17	20A	Extra voedingspunt in de console
F18	–	Niet gebruikt
F19	5A	Wiel blokkering preventie systeem; Stabiliteitscontrole.
F20	15 A	Toeter
F21	5A	Stoplamp schakelaar
F22	15 A	Batterij monitoring systeem (alleen 1.6 GTDI motor)
F22	10 A	Voedingsspanning (alleen 2.5L motor van de controle module van het aandrijfsysteem)
F23	5A	Relais spoelen
F24	–	Niet gebruikt
F25	10 A	Elektrische spiegels (zonder portcontrole)
F26	5A	Voeding van de relais spoel van de motor controle (alleen 2.5L motor)
F27	15 A	Airconditioning koppeling
F28	25A	Achterste elektrische raam (zonder portcontrole)
F29	25 A	Voorste raam (zonder portcontrole)
F30	5A	Voeding van de ontstekingsschakelaar positie II (alleen bestelwagen)
F31	–	Niet gebruikt
F32	15 A	Motor controle module
F33	10 A	Motor controle module
F34	10 A	Brandstofinjectoren
F35	15A	Filter verwarming
F36	10 A	Motor controle module (alleen DV6 en Fox motor)
F36	5A	Actieve grille bescherming (alleen 1.6 GTDI en 2.5L motor)
F37	5A	Parkeerhulp controle module (alleen bestelwagen)
F38	15 A	Motor controle module; Versnellingsbak controle module.
F39	–	Niet gebruikt
F40	5A	Elektronische stuurbekrachtiging
F41	20A	Carrosserie controle module
F42	15 A	Achterruitwisser
F43	15 A	Verwarmde voorstoelen (alleen stationwagen)
F44	15 A	Verlichtingsmodule
F45	10 A	Verwarmde ruitenwisser sproeier
F46	40A	Voorruitwisser
F47	7,5 A	Verwarmde buitenspiegel (zonder portcontrole)
F48	2 5 A	Carrosserie controle module
Relais
R1		Niet gebruikt
R2		Toeter
R3		Niet gebruikt
R4		Niet gebruikt
R5		Achterruitwisser
R6		Niet gebruikt
R7		Verwarmbare voorruit
R8		Accessoires vertraging
R9		Niet gebruikt
R10		Startmotor
R11		Airconditioning koppeling
R12		Koelventilator
R13		Ventilator motor
R14		Elektronische motor controle
R15		Verwarmbare achterruit
R16		Ontsteking

Kofferbak

Nummer	Ampere [A]	Beschrijving
F1	10 A	Achterverwarming, ventilatie en airconditioning
F2	25A	Bestuurdersstoel verstelling
F3	25A	Bestuurdersport module
F4	25A	Passagiersport module
F5	–	Niet gebruikt
F6	25A	Controle van de linker achterport
F7	25A	Controle van de rechter achterport
F8	–	Niet gebruikt
F9	–	Niet gebruikt
F10	–	Niet gebruikt
F11	–	Niet gebruikt
F12	–	Niet gebruikt
F13	–	Niet gebruikt
F14	–	Niet gebruikt
F15	–	Niet gebruikt
F 16	–	Niet gebruikt
F17	–	Niet gebruikt
F18	–	Niet gebruikt
F19	–	Niet gebruikt
F20	–	Niet gebruikt
F21	–	Niet gebruikt
F22	–	Niet gebruikt
F23	–	Niet gebruikt
F24	–	Niet gebruikt
F25	40A	Achterste ventilator motor
F26	40A	Accessoires. Aanhangwagen trek module
F27	–	Niet gebruikt
F28	–	Niet gebruikt
F29	5A	Achteruitrijcamera
F30	5A	Parkeerhulp
F31	–	Niet gebruikt
F32	–	Niet gebruikt
F33	–	Niet gebruikt
F34	15A	Verwarmde bestuurdersstoel
F35	15A	Verwarmde passagiersstoel
F36	–	Niet gebruikt
F37	20A	Voeding van de zonnescherm
F38	–	Niet gebruikt
F39	–	Niet gebruikt
F40	7,5 A	Voeding van de ontstekingsmodule van de achterverwarming, ventilatie en airconditioning
F41	–	Niet gebruikt
F42	–	Niet gebruikt
F43	–	Niet gebruikt
F44	–	Niet gebruikt
F45	–	Niet gebruikt
F46	–	Niet gebruikt
Relais
R1		Ontsteking
R2		Motor van de achterverwarming, ventilatie en airconditioning
R3		Niet gebruikt
R4		Niet gebruikt
R5		Niet gebruikt
R6		Niet gebruikt

Zekering en relais schema – Ford Transit Connect

Betreft voertuigen geproduceerd in de jaren:

2016, 2017.

Passagiersinterieur

Nummer	Ampere [A]	Beschrijving
F56	20A	Brandstofpomp.
F57	–	Niet gebruikt.
F58	–	Niet gebruikt.
F59	5A	Passieve zender-ontvanger van het inbraakalarm.
F60	10 A	Interne verlichting. Set van de bestuurdersport schakelaars. Verlichting in het dashboard. Groep van schakelaars in het ventilatiepaneel.
F61	20A	Niet gebruikt (reserve).
F62	5A	Automatische ruitenwissers. Zelfdimmende binnenspiegel.
F63	–	Niet gebruikt.
F64	–	Niet gebruikt.
F65	10 A	Ontgrendeling van de achterklep.
F66	20A	Relais voor vergrendeling en ontgrendeling van de voorporten.
F67	7,5 A	SINCR. Voorste interface display module. Globale positionering systeem.
F68	–	Niet gebruikt.
F69	5A	Dashboard indicatoren set.
F70	20A	Relais voor centrale vergrendeling.
F71	10 A	Verwarmingscontrole hoofd (handmatige klimaatregeling). Dubbele automatische temperatuurregeling.
F72	7,5 A	Stuurwiel module.
F73	7,5 A	Databus connector. Batterij onderhoud indicator.
F74	15A	Dimlicht.
F75	15A	Voorste mistlamp.
F76	10 A	Achteruitrijlamp.
F77	20A	Ruitensproeier.
F78	5A	Ontsteking.
F79	15A	Audio eenheid. Navigatiesysteem DVD. Touchscreen. Noodverlichting schakelaar. Deuren vergrendel schakelaar.
F80	–	Niet gebruikt.
F81	5A	Elektrisch bedienbaar zonnedak.
F81	5A	Interne bewegingssensor.
F82	20A	Ruitensproeier.
F83	20A	Centrale vergrendeling.
F84	20A	Voeding voor ontgrendeling DD FF (massa zekering). Dubbele vergrendeling DD FF (massa zekering).
F85	7,5 A	Ontsteking.
F86	10 A	Airbag module. Passagiers classificatie systeem. Passagiers airbag deactivatie indicator.
F87	–	Niet gebruikt.
F88	–	Niet gebruikt.
F89	–	Niet gebruikt.

Motorruimte

Nummer	Ampere [A]	Beschrijving
F1	–	Niet gebruikt.
F2	–	Niet gebruikt.
F3	–	Niet gebruikt.
F4	–	Niet gebruikt.
F5	–	Niet gebruikt.
F6	–	Niet gebruikt.
F7	40A	Wiel blokkering preventie systeem.
F8	30A	Stabiliteitscontrole.
F9	30A	Verwarmbare achterruit.
F10	40A	Ventilator motor.
F11	20A	Achterste voedingspunt van het paneel. Extra voedingspunt in de laadruimte.
F12	30A	Controle module van het aandrijfsysteem.
F13	30A	Startmotor relais.
F14	40A	Verwarmbare voorruit rechts.
F15	20A	Extra voedingspunt in de laadruimte. Extra voedingspunt in de kofferbak.
F 16	40A	Verwarmbare voorruit.
F17	20A	Extra voedingspunt van het controlepaneel.
F18	40A	Accessoires – alleen bestelwagen.
F19	5A	Wiel blokkering preventie systeem. Stabiliteitscontrole.
F20	15 A	Toeter.
F21	5A	Stoplamp schakelaar.
F22	15 A	Batterij monitoring systeem – alleen 1.6 GTDI motor.
F22	10 A	Voedingsspanning – controle module van het aandrijfsysteem alleen 2.5L motor.
F23	5A	Relais spoelen.
F24	–	Niet gebruikt.
F25	25 A	Deuren controle (alleen bestelwagen).
F26	5A	Voeding van de relais spoel van de motor controle – alleen 2.5L motor.
F27	15 A	Airconditioning koppeling.
F28	25 A	Achterste elektrische raam.
F29	25A	Voorste elektrische raam.
F30	5A	Voeding van de ontstekingsschakelaar positie II (alleen bestelwagen).
F31	15 A	Taxi dak verlichting schakelaar.
F32	15 A	Motor controle module.
F33	10 A	Motor controle module.
F34	10 A	Brandstofinjectoren.
F35	15 A	Voertuig vermogen 4.
F36	5A	Actieve grille bescherming – alleen 1.6 GTDI en 2.5L motor.
F37	5A	Batterij besparing relais.
F38	15 A	Motor controle module. Versnellingsbak controle module.
F39	–	Niet gebruikt.
F40	5A	Elektronische stuurbekrachtiging.
F41	20A	Carrosserie controle module.
F42	15A	Achterruitwisser.
F43	15 A	Verwarmde voorstoelen – Van.
F43	20A	Accessoires – Van.
F44	15 A	Verlichtingsmodule.
F44	5A	Airconditioning schakelaar – Taxi.
F45	10 A	Elektrisch bedienbare buitenspiegel – zonder portcontrole.
F46	40A	Voorruitwisser.
F47	7,5 A	Verwarmde buitenspiegel – zonder portcontrole.
F48	25 A	Carrosserie controle module.
Relais
R1		Niet gebruikt.
R2		Toeter.
R3		Batterij besparing relais.
R4		Verwarmbare achterruit.
R5		Achterruitwisser.
R6		Niet gebruikt.

Ford Transit Connect (2019-2020…) – zekering schema

Productiejaar: 2018, 2019.

De zekeringen van de sigarettenaansteker (voedingsaansluiting) in de Ford Transit Connect zijn de zekeringen # 10 (extra voedingsaansluiting in de achterconsole), # 11 (extra voedingsaansluiting in de middenconsole), # 20 (Hulpvoedingsaansluiting) en # 21 (Achterste hulpvoedingsaansluiting) in de zekeringkast van de motorruimte.

Zekeringkast schema van het interieur

Locatie van de zekeringkast

Bevindt zich in het interieur onder het dashboard.

Zekeringkast schema

Toewijzing van de zekeringen in het interieur (2019-2020)

Nr	Ampères [A]	Beschrijving
1	5A	Limieten controle module
2	5A	Temperatuur en vochtigheid sensor in het voertuig; Achterste ventilator motor.
3	10 A	Parkeerhulp controle module
4	10 A	Ontstekingsschakelaar; Drukknop ontstekingsschakelaar.
5	20A	Centrale vergrendeling
6	10 A	DC inverter; Bestuurdersport vergrendeling; Voedingsschakelaar voor de buitenspiegel.
7	30A	Controle van de bestuurdersport
9	5A	Buitenspiegel met automatische dimfunctie; Voorste parkeerhulp camera; Passagiers airbag deactivatie indicator.
10	10 A	Limieten controle module
11	5A	Telematica controle module
12	5A	Inbraakalarm
13	15A	Ontgrendeling
14	30A	Controle van de passagiersporten
15	10 A	Batterij energie controle module
17	15A	Stemcontrole; Informatieve en entertainment display; CD-speler.
18	7,5A	Draadloze oplader module voor accessoires
19	7,5A	Geluidssignaal met batterij ondersteuning
20	10 A	Veiligheid toeter
21	7,5A	Klimatisering controle
22	7,5A	Datainterface; Dashboard.
23	20A	Audio eenheid
25	30A	Elektrische ramen

Zekeringkast schema van de motorruimte

Locatie

Post correlati:

1. Ford S-MAX (2015-2016) – zekeringdoos
2. Ford Tourneo Connect II (sinds 2013) – batterij
3. Ford Mondeo II (1996-2000) – batterij
4. Ford Mondeo I (1992-1996) – batterij
5. Ford Fiesta VI (2008-2017) – batterij
6. Ford Mondeo (1992-2022) – zekeringdoos
7. Ford Transit Custom/Tourneo Custom (2019-2020…) – zekeringdoos

Leggere  Ford S-Max I (2006-2015) - batterij
