Ford C-MAX (2003-2019) – zekeringdoos

Ford C-MAX (2003-2010) – schema van de zekering

Productiejaar: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

Zekering voor de sigarettenaansteker (voedingsaansluiting) in de Ford C-MAX is de zekering 29 (2003-2007) of 109 (2007-2010) in de zekeringkast in het interieur.

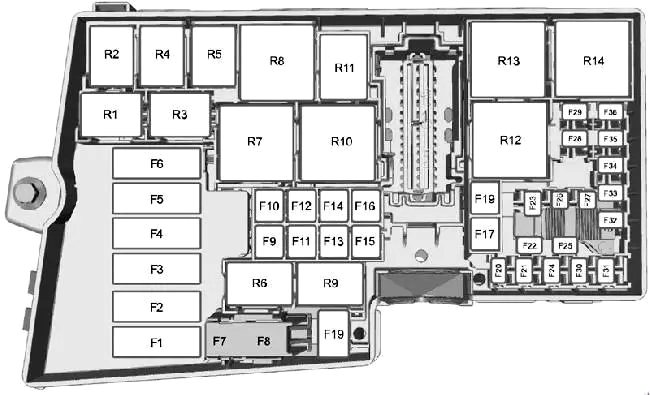

Zekeringkast in de motorruimte (type 1)

Nummer	Amperages [A]	Beschrijving
1	40	Koelventilator
2	80	Servostuur
3	60	Voeding zekeringkast in het interieur 1.
4	60	Voeding zekeringkast in het interieur 2.
5	80	Bijverwarming
6	60	Voorverwarmingsgloeikaars (alleen Diesel)
7	30	ABS, stabiliteitsregeling pomp
8	20	ABS, stabiliteitsregeling kleppen
9	20	Controlemodule transmissiesysteem
10	30	Airconditioning ventilator
11	20	Ontstekingssleutel
12	40	Ontstekingsrelais 15l
13	20	Startmotor relais
14	40	Verwarmde voorruit – rechterzijde
15	30	Koelventilator relais (Sigma – alleen zonder A / C).
16	40	Verwarmde voorruit, linkerzijde
17	–	Niet gebruikt
18	30	Vermogensomvormer
19	10	ABS-module
20	15	Toeter
21	20	Bijverwarming
22	10	Servostuurmodule
23	30	Koplampen sproeier
24	15	Bijverwarming (alleen Diesel)
25	10	Ontsteking, relais
26	15	Automatische transmissie
27	10	Airconditioning koppeling
28	10	Voorverwarmingsgloeikaars monitoring (alleen Diesel)
29	10	Tweezone airconditioning
30	3	Controlemodule motor; Automatische transmissie.
31	10	Intelligente batterij sensor opladen
32	10	Automatische transmissie
33	10	Verwarmde zuurstofsensoren (alleen benzine)
	10	Bypassklep intercooler (alleen Diesel)
34	10	Injectoren; Ontstekingsspoelen,
35	10	Controlemodule motor, kleppen, solenoïden.
36	10	Controlemodule transmissiesysteem

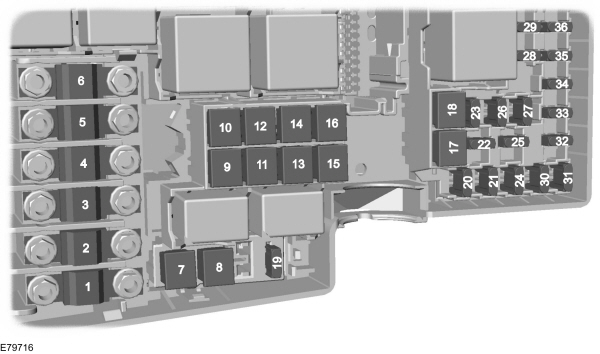

Zekeringkast in de motorruimte (2003-2007)

Beschrijving

1	Koelventilator 40/60A
2	Servostuur 80A
3	60A Zekeringkast in het interieur
4	60A Zekeringkast in het interieur
5	80A Bijverwarming
6	60A Diesel: Voorverwarmingsgloeikaarsen
7	30A ABS, dynamische stabiliteitspomp
8	20A ABS, dynamische stabiliteitskleppen
9	Motorcontrole-eenheid 20A;
10	30A Airconditioning ventilator
11	20A Ontstekingssleutel
12	40A Ontstekingsrelais 15l
13	20A Startmotor
14	40A Verwarmde voorruit, rechterzijde
15	30A Koelventilator relais (Sigma – alleen opties zonder airconditioning)
16	40A Verwarmde voorruit, linkerzijde
17	Elektronische parkeerrem 30A
18	Inverter 30A
19	ABS-module 10A
20	15A Signaaltoeter
21	20A Diesel: Bijverwarming
22	Servostuurmodule 10A
23	30A Koplampen sproeier
24	15A Diesel: Bijverwarming
25	10A Ontstekingsrelais
26	10/15A Automatische transmissie controle-eenheid
27	Airconditioning koppeling 10A
28	10A Diesel: Controle-eenheid voorverwarmingsgloeikaarsen
29	10A Gescheiden airconditioning systeem
30	3A Motorcontrole-eenheid, automatische transmissie controle-eenheid
31	10A Intelligente batterij opladen
32	10A 2004-2007: 16V + VCT: Ventilatie 2007-2010: Automatische transmissie controle-eenheid
33	10A Benzine: Verwarmde zuurstofsensoren Diesel: Bypassklep intercooler
34	10A Benzine: Injectoren, ontstekingsspoelen 2004-2007: Diesel: Brandstofpomp
35	10A Motorcontroller, kleppen
36	10A Motorcontrole-eenheid
Relais
R1	Startmotor blokkering (automatische transmissie)
R2	Signaaltoeter
R3	Achteruitrijlichten (automatische transmissie)
R4	Reserve
R5	Verwarming van de diesel 16 V + VCT: Ventilatie
R6	Hoofdrelais
R7	Verwarmde voorruit
R8	Ontsteking
R9	Koplampen sproeier
R10	Verwarming
R11	Airconditioning
R12	Koelventilator (zonder airconditioning)
R13	Startmotor
R14	Koelventilator voor energiebeheer

Hoofd zekeringkast in de Ford C-MAX

Bevindt zich naast de hoofd en bestaat uit hoge vermogens zekeringen.

1. (80A) Servostuur controle module
2. (150A) Startmotor
3. (100A)
4. (50A) Multifunctionele controle module
5. (80A) Bijverwarming
6. (70A) Zekering van de bagageruimte / relaiskast
7. (60A)
8. (50A) Koelventilator motor controle module
9. (50A) Multifunctionele controle module
10. (60A) Voorverwarmingsgloeikaars controle module

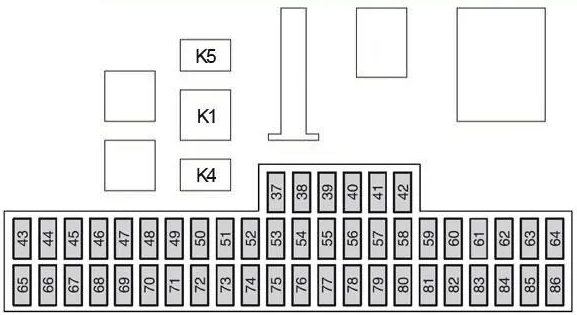

Zekeringkast in het interieur (2007-2010)

Beschermde componenten

37	10A Linker dimlicht
38	10A Rechter dimlicht
39	20A Sigarettenaansteker, achterste aansluiting
40	20A Schuifdak
41	20A Elektrische module van de voordeur van de passagier
42	7,5A Verwarmde spiegels
43	10A Elektronische modules (op batterijvoeding)
44	Diagnoseconnector 10A (OBD II)
45	10A Dagrijverlichting
46	10A Dashboard, multifunctionele elektronische module (GEM)
47	15A Ruitensproeierpomp, verwarmde spuitmonden
48	20A Dimlichten, dagrijverlichting
49	15A Lichtschakelaar
50	20A Voorruitwisser
51	15A Brandstofpomp
52	25A Verwarmde voorruit
53	7.5A Linker zijlicht
54	7.5A Rechter zijlicht
55	20A Elektrische module van de bestuurdersdeur, centrale vergrendeling
56	20A Sleutelloze toegangssysteem
57	10A Alarm systeem sirene
58	Audio systeem 15A (op batterijvoeding)
59	25A Aansluiting in de kofferbak, aanhangwagen connector
60	15A Rechter dimlicht
61	15A Linker dimlicht
62	20A Elektrische stoelverstelling van de bestuurder
63	25A Ramen
64	Reserve
65	Airbag 10A
66	7,5A Hoekcontrole van de koplampen, dimlichten, xenon module
67	10A Immobilizer (WFS), dashboard (op voeding van de ontstekingsschakelaar)
68	7.5A Radio, dashboard
69	Mistlampen
70	10A Elektronische modules (op ontstekingsvoeding)
71	10A Dagrijverlichting
72	Multifunctionele elektronische module 25A (GEM)
73	7,5A Nummerplaatverlichting
74	15A Stoplicht
75	10A Transmissie controle-eenheid, elektrische gaspedaal
76	7,5A Elektronische parkeerrem
77	25A Centrale vergrendeling relais
78	15A Achterruitwisser
79	15A Elektrisch inklapbare spiegels
80	10A Interieurverlichting, elektrische spiegels
81	20A Elektrische module van de rechter achterdeur
82	20A Elektrische module van de linker achterdeur
83	10A CD-wisselaar, achterste zitplaatsen entertainment (RSE)
84	10A Achteruitrijlichten, aanhangwagen connector
85	Koelsysteem 10A
86	20A Verwarmde stoelen
Relais
K1	Verwarmde voorruit
K4	Brandstofpomp
K5	Dagrijverlichting

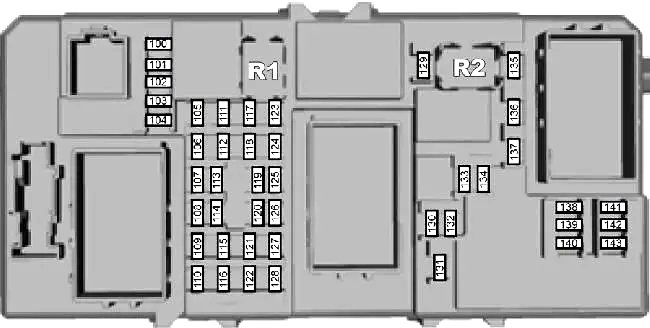

Zekeringkast in het interieur (2007-2010) – Ford C-MAX

Nummer	Amperages [A]	Beschrijving
100	10	Voeding ontsteking elektronische modules
101	20	Elektrische module van het schuifdak; Elektrische stoel van de bestuurder,
102	10	Verwarming controle; Stuurkolom; Deeltjesfilter; Ontvanger van de afstandsbediening.
103	10	Batterijvoeding voor verlichting controle
104	10	Batterijbesparing; Interieurverlichting.
105	25	Verwarmde voorruit
106	20	Sleutelloze systeem
107	10	Dashboard batterij voeding; Diagnose aan boord.
108	7,5	Dashboard accessoires (audio- en navigatie-eenheid).
109	20	Sigarettenaansteker, extra achterste voedingsaansluiting
110	10	Voeding ontsteking dagrijverlichting voor de verlichting schakelaar.
111	15	Brandstofpomp (alleen benzinemotor)
112	15	Batterijvoeding audio modules
113	10	Dagrijverlichting (parkeerlichten)
114	10	Voeding ontsteking dashboard; Motor immobilizer.
115	7,5	Voeding ontsteking verlichting controle
116	20	Mistlampen
117	7,5	Nummerplaatverlichting
118	20	Module deur, linker achterdeur
119	15	Extra voedingsaansluiting in de kofferbak
	25	Extra voedingsaansluiting in de kofferbak (voertuigen met trekhaak module).
120	20	Module deur, rechter achterdeur
121	20	Verwarmde voorstoelen
122	10	Airbag module
123	7,5	Verwarmde buitenspiegels
124	7,5	Parkeerlichten, zijlichten, achterlichten (aan de linkerkant).
125	7,5	Parkeerlichten, zijlichten, achterlichten (rechterzijde).
126	20	Sleutelloze systeem
127	25	Elektrische ramen
128	–	Niet gebruikt
129	20	Ruitensproeiers
130	–	Niet gebruikt
131	15	Achterruitwisser
132	15	Stoplichten
133	25	Relais van de centrale vergrendeling, module passagiersdeur
134	20	Centrale vergrendeling, module bestuurdersdeur
135	20	Dagrijverlichting
136	15	Ruitensproeierpomp, verwarmde spuitmonden
137	10	Reserve signaaltoeter
138	10	Motor controle module; Gaspedaal; Automatische transmissie.
139	10	Dimlichten rechterzijde
140	10	Dimlichten linkerzijde
141	10	Achteruitrijlamp, elektrische spiegels
142	15	Dimlichten rechterzijde
143	15	Dimlichten linkerzijde

Relais
R1	Brandstofpomp
R2	Niet gebruikt

Ford C-MAX (2010-2015) – schema van de zekeringkast

Productiejaar: 2010, 2011, 2012, 2013, 2014, 2015.

Zekering voor de sigarettenaansteker (voedingsaansluiting) in de Ford C-MAX (2010-2015) is de zekering 61 in de zekeringkast in het interieur.

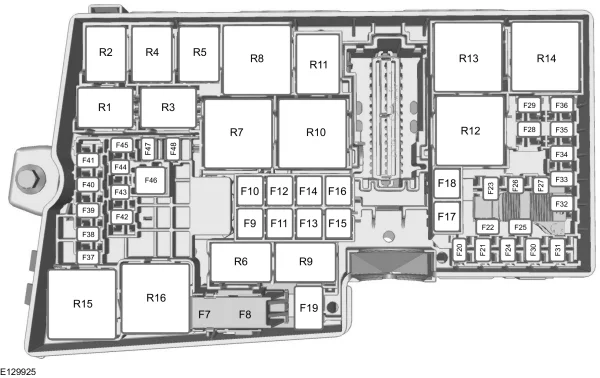

Zekeringkast in de motorruimte

Ford C-MAX – zekeringen – positie

Nr	Amperages [A]	Beschrijving
7	40	ABS systeem pomp
8	30	ABS systeem klep
9	20	Koplampen sproeier
10	40	Verwarming ventilator
11	30	Spanningskwaliteit module
12	30	Motor controle relais
13	30	Startmotor relais
14	40	Verwarmde voorruit (rechterzijde)
15	25	Intercooler ventilator – 1,0 l EcoBoost
16	40	Verwarmde voorruit (linkerzijde)
17	20	Brandstofverwarming
18	20	Ruitensproeiers
19	5	ABS systeem; Stabiliteitsprogramma elektronische module.
20	15	Toeter
21	5	Remlicht schakelaar
22	15	Batterij monitoring systeem
23	5	Relais spoelen; Verlichting controle schakelaar.
24	20	Achterste voedingsaansluiting
25	10	Elektrische buitenspiegels
26	15	Transmissie controle module
27	15	Airconditioning koppeling
28	–	Niet gebruikt
29	25	Verwarmde achterruit
30	5	Transmissie controle module
31	–	Niet gebruikt
32	10	Uitlaatgassen recirculatie klep; Vortex controle kleppen; Verwarmde zuurstofsensor in uitlaatgassen (motor controle); Elektronisch relais van de ventilator controle module (spoel); Werking op de waterpomp module – 1,0 l EcoBoost.
33	10	Ontstekingsspoelen
34	10	Injectoren
35	5	Intercooler relais spoel
	15	Filter verwarming (dieselmotor)
36	10	Transmissie controle module
37	–	Niet gebruikt
38	15	Motor aandrijving controle module; Versnellingsbak controle module.
39	5	Koplampen controle module
40	5	Elektrisch stuursysteem
41	20	Carrosserie controle module
42	15	Achterruitwisser
43	15	Koplampen afstelling
44	–	Niet gebruikt
45	10	Verwarmde ruitensproeiers
46	25	Elektrische ramen (voor)
47	7,5	Verwarmde buitenspiegels
48	15	Verwarmingselement

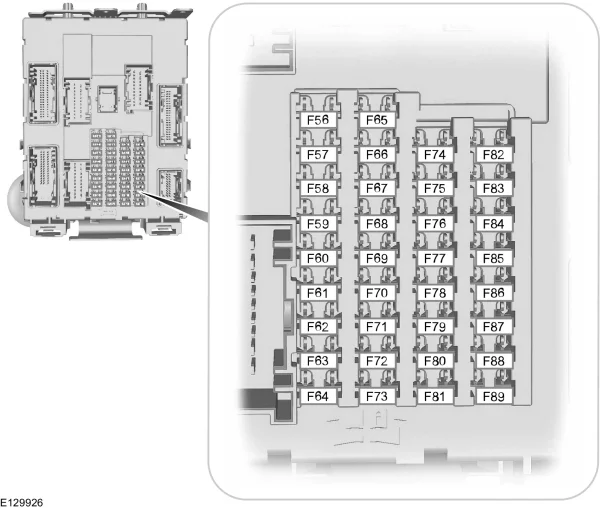

Zekeringkast in het interieur

Nr	Amperages [A]	Beschrijving
56	20	Voeding van de brandstofpomp
57	–	Niet gebruikt
58	–	Niet gebruikt
59	5	Passief alarm systeem ontvanger
60	10	Interieurverlichting; Set van de bestuurdersdeur schakelaars; Handschoenenkast verlichting.
61	20	Sigarettenaansteker
62	5	Regen sensor module; Spiegels met automatische verduisteringsfunctie.
63	–	Niet gebruikt
64	–	Niet gebruikt
65	10	Opening van de achterklep
66	20	Vergrendeling van de bestuurdersdeur; Dubbele vergrendeling.
67	7,5	Informatie en entertainment display
68	15	Vergrendeling van de stuurkolom
69	5	Set van indicatoren
70	20	Centrale vergrendeling
71	10	Airconditioning
72	7,5	Stuurwiel controle module
73	7,5	Alarm, boorddiagnose II
74	15	Dimlichten
75	15	Voorste mistlampen
76	10	Achteruitrijlamp
77	20	Ruitensproeierpomp
78	5	Ontstekingsschakelaar of startknop.
79	15	Spraakassistent module; Radio; Navigatiesysteem; DVD-speler; CD-wisselaar; Deurvergrendelingsknop.
80	–	Niet gebruikt
81	5	Interne bewegingssensor; Radio ontvanger; Zonneschermen.
82	20	Massapunt van de ruitensproeier
83	20	Basis van de centrale vergrendeling
84	20	Vergrendeling van de bestuurdersdeur en dubbele vergrendeling van de basis
85	7,5	Radio; Navigatiesysteem; Passagiersairbag schakelaar; Schakelaar voor verwarmde voorstoelen; Stationaire verwarming; Handmatige module voor airconditioning verwarming.
86	10	Ondersteuningssysteem
87	–	Niet gebruikt
88	–	Niet gebruikt
89	–	Niet gebruikt

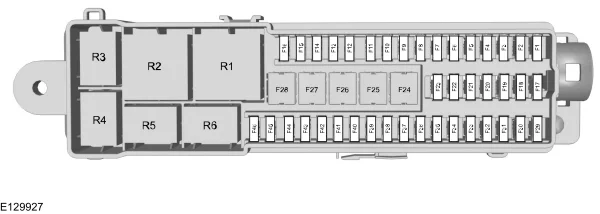

Zekeringkast in de laadruimte

Nr	Amperages [A]	Beschrijving
1	–	Niet gebruikt
2	10	Module van het voertuig zonder sleutel
3	5	Deuren van het voertuig zonder sleutel
4	25	Module van de deur (linker voorzijde) (elektrische ramen, centrale vergrendeling, elektrisch inklapbare buitenspiegels, verwarmde buitenspiegels)
5	25	Module van de deur (rechter voorzijde) (elektrische ramen, centrale vergrendeling, elektrisch inklapbare buitenspiegels, verwarmde buitenspiegels)
6	25	Module van de deur (linker achterzijde) (elektrische ramen)
7	25	Module van de deur (rechter achterzijde) (elektrische ramen)
8	10	Alarm toeter
9	25	Elektrische stoel van de bestuurder
10	–	Niet gebruikt
11	–	Niet gebruikt
12	10	Airconditioning module
13	5	Set van indicatoren
14	7,5	Informatie en entertainment display; GPS module (met start-stop module).
15	15	Audio eenheid; Controlepaneel van het audiosysteem.
16	–	Niet gebruikt
17	–	Niet gebruikt
18	–	Niet gebruikt
19	–	Niet gebruikt
20	–	Niet gebruikt
21	–	Niet gebruikt
22	–	Niet gebruikt
23	–	Niet gebruikt
24	30 **	DC/AC voedingsomvormer
25	25 *	Elektrische achterklep
26	40 **	Aanhangwagen module
27	30 **	Verwarmde achterruit
28	–	Niet gebruikt
29	5 *	Blinde hoekmonitor; Rijstrook assistentie; Actieve stad; Achteruitrijcamera.
30	5 *	Parkeerhulp module
31	–	Niet gebruikt
32	5 *	DC/AC voedingsomvormer
33	15 *	Relais van de achterruitwisser
34	15 *	Verwarmde stoel van de bestuurder
35	15 *	Verwarmde stoel van de passagier
36	–	Niet gebruikt
37	15	Zonnescherm
38	–	Niet gebruikt
39	–	Niet gebruikt
40	–	Niet gebruikt
41	–	Niet gebruikt
42	–	Niet gebruikt
43	–	Niet gebruikt
44	10	Elektrisch verstelbare buitenspiegels
45	7,5	Verwarmde buitenspiegels
46	–	Niet gebruikt
* Mini zekeringen** Cartridge zekeringen

Relais	Beschrijving
R1	Ontsteking
R2	Verwarmde achterruit
R3	Achterruitwisser
R4	Niet gebruikt
R5	Alarm toeter
R6	Vertraagde voeding voor accessoires

Ford C-MAX (2015) – schema van de zekeringkast (tot 22-06-2015)

Zekering voor de sigarettenaansteker (voedingsaansluiting) in de Ford C-MAX (2015) is de zekering F61 in de zekeringkast in het interieur.

Zekeringkast in de motorruimte

Nr	Amp [A]	Beschrijving
F7	40 **	Wiel blokkering preventie systeem; Elektronisch stabiliteitsprogramma.
F8	30 **	Elektronisch stabiliteitsprogramma
F9	20 **	Koplampen sproeier
F10	40 **	Ventilator motor
F11	30 **	Auto-Start-Stop module
F12	30 **	Transmissie controle module
F13	30 **	Startmotor relais
F14	40 **	Verwarmd element van de voorruit rechterzijde
F15	25 *	Intercooler ventilator (1,0 l)
	40 **	Koelventilator relais 1
F 16	40 **	Verwarmd element van de voorruit linkerzijde
F17	20 **	Bijverwarming
F18	20 **	Ruitenwissers
F19	5 *	Wiel blokkering preventie systeem; Elektronisch stabiliteitsprogramma.
F20	15 *	Toeter
F21	5 *	Remlichten
F22	15 *	Batterij monitoring systeem
F23	5 *	Relais spoelen; Verlichting controle.
F24	20 **	Voedingsaansluiting in de kofferbak
F25	–	Niet gebruikt
F26	25 *	Transmissie controle module (TMC 6F35)
	15 *	Transmissie controle module (TMC MPS6)
F27	15 *	Airconditioning koppeling
F28	7,5 *	Achteruitrijcamera. Botsingswaarschuwingssysteem
F29	–	Niet gebruikt
F30	5 *	Transmissie controle module
F31	–	Niet gebruikt
F32	10 *	Transmissie controle module; Relais van de koelventilator module.
F33	15 *	Transmissie controle module; Ontstekingsspoelen.
F34	10 *	Transmissie controle module
F35	10 *	Water aanwezigheid sensor in brandstof; Transmissie controle module; Ontstekingsspoelen.
F36	–	Niet gebruikt
F37	–	Niet gebruikt
F38	15 *	Transmissie controle module
F39	5 *	Koplampen afstelling
F40	5 *	Elektrisch stuursysteem
F41	20 **	Carrosserie controle module
F42	–	Niet gebruikt
F43	15 *	Koplampen afstelling; Adaptieve voorverlichting.
F44	5 *	Adaptieve cruise control
F45	10 *	Verwarmde sproeier nozzle
F46	25 *	Koelventilator
F47	–	Niet gebruikt
F48	15 *	Deumidificator van het deeltjesfilter
* Mini zekeringen** Cartridge zekeringen

Relais	Beschrijving
R1	Intercooler ventilator
R2	Toeter
R3	Deumidificator van het deeltjesfilter
R4	Relais van de aan/uit schakelaar van de ruitenwissers
R5	Koplampen sproeier
R6	Relais van de hoge/lage snelheid van de voorste ruitenwissers
R7	Verwarmde voorruit
R8	Relais van de koelventilator
R9	Niet gebruikt
R10	Relais van de koelventilator
R11	Airconditioning koppeling
R12	Relais van de koelventilator
R13	Ventilatormotor
R14	Motor controle module
R15	Startmotor relais
R16	Ontsteking

Zekeringkast in het interieur

Nr	Amp [A]	Beschrijving
F56	20	Brandstofpomp
F57	–	Niet gebruikt
F58	–	Niet gebruikt
F59	5	Passief alarm ontvanger
F60	10	Interieurverlichting; Set van de bestuurdersdeur schakelaars; Handschoenenkast verlichting; Ambient verlichting.
F61	20	Sigarettenaansteker voor; Achterste extra voedingsaansluitingen.
F62	5	Automatische ruitenwissers; Vochtigheid sensor; Achteruitkijkspiegel met automatische verduisteringsfunctie.
F63	10	Adaptieve cruise control
F64	–	Niet gebruikt
F65	10	Opening van de achterklep
F66	20	Vergrendeling van de bestuurdersdeur; Vergrendeling van de brandstofdop; Dubbele centrale vergrendeling.
F67	7,5	SYNC module; Globale positionering systeem module; Informatie en entertainment display.
F68	15	Elektrische vergrendeling van de stuurkolom
F69	5	Set van indicatoren
F70	20	Centrale vergrendeling
F71	7,5	Airconditioning
F72	7,5	Stuurwiel module
F73	7,5	Data connector; Batterij indicator.
F74	15	Dimlichten
F75	15	Voorste mistlampen
F76	10	Achteruitrijlamp
F77	20	Ruitensproeierpomp voor en achter
F78	5	Ontsteking; Druk op de ontstekingsschakelaar; Module van het voertuig zonder sleutel.
F79	15	Audio eenheid; Noodverlichting schakelaar; Elektronisch afwerkingspaneel.
F80	20	Schuifdak
F81	5	Interne bewegingssensor; Radio ontvanger.
F82	20	Ruitensproeierpomp voor en achter
F83	20	Centrale vergrendeling
F84	20	Ontgrendeling van de bestuurdersdeur; Ontgrendeling van de brandstofdop; Dubbele centrale vergrendeling.
F85	7,5	Airconditioning; Relais van de achterruitwisser; Bijverwarming; Radio; Adaptieve cruise control.
F86	10	Module voor beperking controle; Passagiers classificatie systeem.
F87	15	Verwarmd stuurwiel
F88	20	Spanningskwaliteit module
F89	–	Niet gebruikt

Zekeringkast in de kofferbak

Nr	Amp [A]	Beschrijving
F1	5 *
F2	–	Niet gebruikt
F3	5 *	Deuren van het voertuig zonder sleutel
F4	25 *	Controle van de linker voorportier
F5	25 *	Controle van de rechter voorportier
F6	25 *	Controle van de linker achterportier
F7	25 *	Controle van de rechter achterportier
F8	10 *	Alarm systeem
F9	25 *	Stoel van de bestuurder
F10	25 *	Elektrische ramen
F11	5	Voeding van de relais spoel
F12	–	Niet gebruikt
F13	–	Niet gebruikt
F14	–	Niet gebruikt
F15	–	Niet gebruikt
F 16	–	Niet gebruikt
F18	–	Niet gebruikt
F19	–	Niet gebruikt
F20	–	Niet gebruikt
F21	–	Niet gebruikt
F22	–	Niet gebruikt
F23	–	Niet gebruikt
F24	30 **	DC/AC voedingsomvormer
F25	25 *	Elektrische achterklep
F26	40 **	Aanhangwagen module
F27	30 **	Deumidificator van de achterruit
F28	–	Niet gebruikt
F29	5 *	Blinde hoekmonitor; Rijstrook assistentie; Actieve stad; Achteruitrijcamera.
F30	5 *	Parkeerhulp module
F31	–	Niet gebruikt
F32	5 *	DC/AC voedingsomvormer
F33	15 *	Relais van de achterruitwisser
F34	15 *	Verwarmde stoel van de bestuurder
F35	15 *	Verwarmde stoel van de passagier
F36	–	Niet gebruikt
F37	15	Zonnescherm
F38	–	Niet gebruikt
F39	–	Niet gebruikt
F40	–	Niet gebruikt
F41	–	Niet gebruikt
F42	–	Niet gebruikt
F43	–	Niet gebruikt
F44	10	Elektrisch verstelbare buitenspiegels
F45	7,5	Verwarmde buitenspiegels
F46	–	Niet gebruikt
* Mini zekeringen** Cartridge zekeringen

Post correlati:

1. Ford Fiesta (2002-2008) – specificaties van de lampen
2. Ford Ranger T6 (2011-2018) – zekeringkast
3. Ford Transit Connect (2002-2020) – zekeringdoos
4. Ford Ranger III (sinds 2011) – batterij
5. Ford Puma (1997-2002) – batterij
6. Ford Escort VI (1992-1995) – batterij
7. Ford Escape (2001-2022) – zekeringdoos
8. Ford Aspire (1994-1997) – zekeringdoos
