Infiniti EX25 (2007-2017) – zekeringdoos

In dit artikel vind je de diagrammen van de zekeringkast van de Infiniti EX25 (2007–2017), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Zekering- en relaischema – Infiniti EX25

Betreft voertuigen geproduceerd in de jaren:

2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

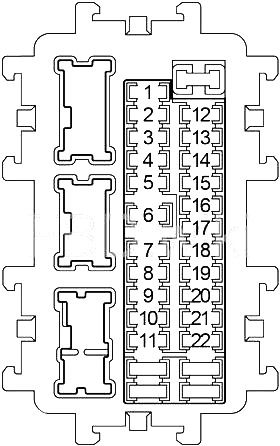

Zekeringen in het interieur

Het zekeringpaneel bevindt zich aan de onderzijde aan de bestuurderszijde, achter het voetenpaneel.

Nummer	Ampère [A]	Beschrijving
1	–	–
2	10	Diagnosesensor airbag, controle-eenheid passagiersclassificatiesysteem
3	10	Rechthoekige en linker koplampmotor, versnellingsblokkeringsrelais, automatische remschakelaar van de snelheidsregelaar (ASCD), schakelaar van de intelligente cruise control (ICC), controle-eenheid van het adaptieve voorverlichting systeem (AFS), AFS-schakelaar, datainterfaceconnector, LDW-schakelaar, sonarcontrole-eenheid, waarschuwing bij het verlaten van de rijstrook, gecombineerde meter en airconditioningversterker, verwarmd stoelrelais, AV-controle-eenheid, sonarannuleringsschakelaar, controle-eenheid van de omgevingsmonitor, waarschuwingssignaal, Tel-adaptermodule, compressor, automatisch dimmende achteruitkijkspiegel, rijstrookcamera, stoplichtschakelaar, waarschuwingssysteem schakelaar, ionisator, uitlaatgas-/buitenlucht detectiesensor
4	10	Gecombineerde meter, reserve lamp relais
5	–	–
6	10	Bij de sleutelconnector, intelligente waarschuwingsgeluid van de sleutel, datainterfaceconnector, gecombineerde airconditioningversterker, terugvoeding van de achterstoelaansluiting, achterstoelaansluitrelais (links), achterstoelaansluitrelais (rechts), klok, automatisch dimmende achteruitkijkspiegel, controle-eenheid van de rondomzichtcamera, weergave-eenheid, Tel-adaptereenheid, satellietradio-tuner, dagrijverlichting relais, gecombineerde meter
7	10	Stoplichtschakelaar, BCM (carrosseriecontrolemodule), relais voor het stoppen van de rem van de intelligente cruise control (ICC)
8	20	BOSE-versterker
9	10	Bij de sleutelconnector, startknop
10	10	Zitplaats geheugen schakelaar, automatische motorpositionering controle-eenheid, bestuurdersstoel controle, buitenspiegel, BCM (carrosseriecontrolemodule)
11	10	Gecombineerde meter, controle-eenheid van het vierwielaandrijvingssysteem (AWD), airconditioningversterker van de gecombineerde meter
12	–	–
13	10	Ontdooier voor buitenspiegels
14	20	Achterruitontdooier
15	20	Achterruitontdooier
16	–	–
17	–	–
18	15	Bij de voorvoeding connector
19	10	Gecombineerde meter, gecombineerde meter en airconditioningversterker, display, multifunctionele schakelaar, AV-controle-eenheid, iPod-adapter, BCM (carrosseriecontrolemodule), sonarcontrole-eenheid, Tel-adaptereenheid, controle-eenheid van de camera, afstandsbediening voor buitenspiegels, satellietradio-tuner, controle-eenheid van de rondomzichtmonitor
20	15	2007-2012: Bij de voedingsconnector van de console
	20	2013-2017: Bij de voedingsconnector van de console
21	15	Ventilator motor
22	15	Ventilator motor

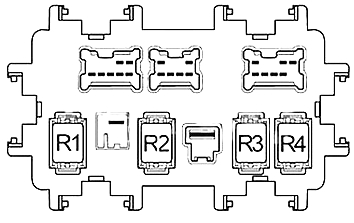

Relais
R1	Ontsteking
R2	Achterruitontdooier
R3	Accessoires
R4	Voorkant ventilator

Zekeringen van de motorruimte №1

Dichtbij de accu.

Nummer	Ampère [A]	Beschrijving
41	15	Brandstofpomp relais
42	10	Koelventilator relais
43	10	Sneeuwmodus schakelaar, transmissie controle module (TCM)
44	10	Injectoren, motor controle module (ECM), BCM (carrosseriecontrolemodule)
45	10	ABS, geïntegreerde module van de intelligente cruise control sensor (ICC), stuurhoek sensor, helling/g zij sensor, stuurhulp controle-eenheid, controle-eenheid van het vierwielaandrijvingssysteem (AWD), controle-eenheid van de remhulp, blinde vlek controle module (BSW), zijradar
46	15	Lucht-brandstofverhouding sensoren, verwarmde zuurstofsensoren
47	10	Gecombineerde schakelaar
48	10	2007-2012: Stuurvergrendel relais
49	10	Airconditioning relais
50	15	Motor controle relais (elektromagnetische klep voor inlaatklep regeling, condensator, ontstekingsspoelen, motor controle module, massale luchtstroomsensor, elektromagnetische klep voor het regelen van de ontluchting van de EVAP tank, magnetische rem voor het regelen van de uitlaatklep, ventilatieklep van de EVAP tank, gebeurtenis van de controle module van de variabele klep en de lift (VVEL))
51	15	Throttle controle motor relais
52	10	Gecombineerde voorlamp
53	10	Gecombineerde achterlamp, kentekenverlichting, VDC-schakelaar, schakelaar van het adaptieve voorverlichtingssysteem (AFS), LDW-schakelaar, gecombineerde schakelaar (spiraalkabel), klok, AV-controle-eenheid, verlichting in het dashboardkastje, controle-eenheid, sonarannuleringsschakelaar, rondomzicht controle-eenheid, terugvoeding van de voeding (links en rechts), sneeuwmodus schakelaar, verwarmde stoel schakelaar (bestuurders- en passagierszijde), afstandsbediening voor buitenspiegels, dakmodule (consoleverlichting), waarschuwingssysteem schakelaar, voorvoeding connector, IBA-schakelaar, multifunctionele schakelaar
54	10	Koplamp – dimlicht links
55	10	Koplamp – dimlicht rechts
56	15	Koplamp – parkeerlicht links
57	15	Koplamp – parkeerlicht rechts
58	15	2007-2012: Voorlamp mistlamp relais
	10	2013-2015: Voorlamp mistlamp relais
	15	2016-2017: Voorlamp mistlamp relais
59	10	2016-2017: Dagrijverlichting relais
60	30	Voorruitwissers relais

Zekeringen van de motorruimte №2

Dichtbij de accu.

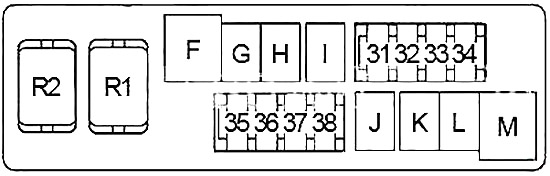

2007-2013

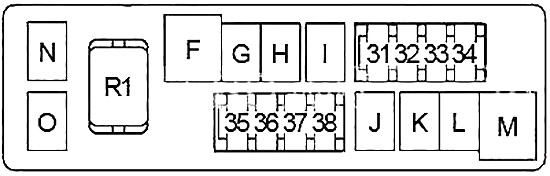

2013-2017

Nummer	Ampère [A]	Beschrijving
31	15	Toeter relais, generator
32	30	Terugvoeding van de achterstoelaansluiting, achterstoelaansluitrelais (links), achterstoelaansluitrelais (rechts)
33	10	Controle-eenheid van het vierwielaandrijvingssysteem (AWD)
34	15	Audio, AV-controle-eenheid, iPod-adapter, controle-eenheid voor de omgevingsmonitor, subwoofer, controle-eenheid van de camera, Tel-adaptereenheid, satellietradio-tuner, subwoofer
35	15	Verwarmd stoel relais
36	10	Transmissie controle module (TCM)
37	10	2013-2017: Toeter relais 2
38	15	2007-2012: Toeter relais 2
F	50	Koelventilator relais
G	30	Ontstekingsrelais (Zekeringen: “2”, “3”, “4”), IPDM E/R
H	40	Zekering: “61”, “63”
I	–	–
J	–	–
K	40	BCM (carrosseriecontrolemodule), automatische schakelaar (automatische motorpositionering controle-eenheid, bestuurdersstoel controle, lendensteun schakelaar)
L	30	ABS
M	50	ABS
N	50	2013-2017: Motor relais van de variabele klep en lift (VVEL)
O	–	2013-2017: –
Relais
R1	Toeter
R2	Versnellingsvergrendeling

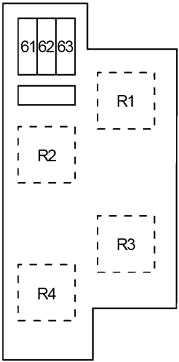

Zekeringen van de motorruimte №3

№	A	Beschermde circuit
61	10	Gaspedaal actuator
62	–	–
63	10	Remhulp controle-eenheid
Relais
R1	2013-2015: Koelventilator
	2016-2017: Dagrijverlichting
R2	Intelligente cruise control (ICC) remmen
R3	–
R4	Toeter (№2)

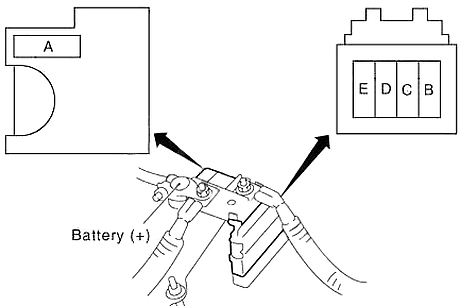

Fusible zekeringblok

Nummer	Ampère [A]	Beschrijving
A	140	Generator, zekering: “B”, “C”
B	100	Zekering: “F”, “G”, “K”, “L”, “M”, “N”, “31”, “32”, “33”, “34”, “35”, “36”, “37”, “38”
C	80	Ontstekingsrelais (Zekeringen: “41”, “42”, “43”, “44”, “45”, “46”, “47”), Zekeringen: “48”, “49”, “50”, “51”
D	60	Hoog relais van de koplampen (zekeringen: “54”, “55”), laag relais van de koplampen (zekeringen: “56”, “57”), achterlicht relais (zekeringen: “52”, “53”), zekering: “58”, “59”, “60”
E	80	Accessoires relais (zekeringen: “18”, “19”, “20”), achterruitontdooier relais (zekeringen: “13”, “14”, “15”), ventilator relais (zekeringen: “21”, “22”), Zekeringen: “6”, “7”, “9”, “10”, “11”
