Schema van zekeringen en relais – Lexus RX 330 (XU30)

Betreft nieuwe voertuigen in de jaren:

2004, 2005, 2006.

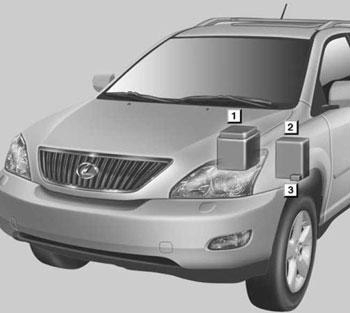

Locatie

1. Motorruimte
2. Dashboard aan de bestuurderszijde
3. Dashboard aan de bestuurderszijde

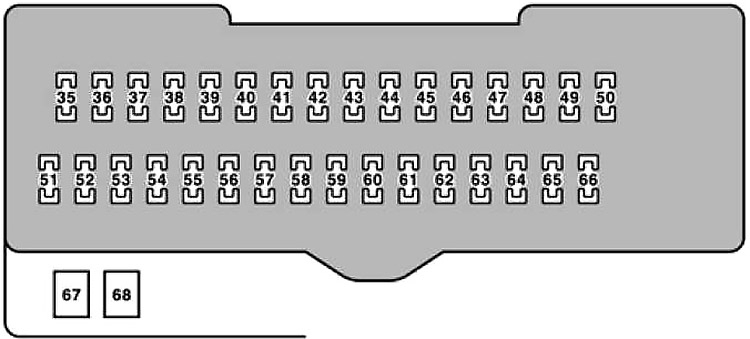

Schema van de zekeringkast in het interieur

De zekeringkast bevindt zich onder het dashboard aan de linkerkant.

Nummer	Amperages [A]	Beschrijving
35	20	Rechter achterraam elektrisch
36	20	Linker achterraam elektrisch
37	7,5	Brandstofklep openen
38	15	Mistlampen voor
39	7,5	Onboard diagnostisch systeem
40	25	Ruitensproeier en alle elementen in de zekering “MIR HTR”
41	10	Achterlichten, remlicht, defecte achterlicht indicatie, antiblokkeersysteem, voertuig stabiliteitscontrolesysteem, tractiecontrolesysteem, remhulpsysteem, elektronisch gemoduleerde luchtvering, versnellingsbak vergrendelingscontrolesysteem, multi-point/sequentiële brandstofinjectiesysteem
42	30	Verstelbare en telescopische controle
43	7,5	Circuit niet aanwezig
44	7,5	Start systeem
45	7,5	Circuit niet aanwezig
46	7,5	Elektronisch gemoduleerde luchtvering
47	25	Multiplex communicatiesysteem
48	30	Zonneklep
49	10	Mistlampen voor, richtingaanwijzers, dashboardverlichting, voorste parkeerlichten, achterlichten, kentekenverlichting, trekhaak
50	7,5	Verlichting van het dashboard, dashboardverlichting, consoleverlichting, audiosysteem van de auto, elektrische aansluiting, schakelaar voor het openen van de garage deuren, elektronisch gecontroleerde automatische transmissie, koplampreiniger, elektronisch gecontroleerde luchtvering, verwarmers zitplaatsen, stuur systeem schakelaars, voeding achterdeuren
51	7,5	Elektrisch achteruitkijkspiegel, zonneklep, multiplex communicatiesysteem, navigatiesysteem display, versnellingsbak vergrendelingscontrolesysteem, multiplex communicatiesysteem (elektrische deurvergrendeling, draadloze afstandsbediening), rijpositie geheugen systeem, voertuig stabiliteitscontrolesysteem, tractiecontrolesysteem, ruitenwissers, elektronisch gecontroleerde automatische transmissie, verwarmde stoelen
52	10	Automatisch koplampniveau systeem, voertuig stabiliteitscontrolesysteem, dynamische laser cruise control, koplampreinigingsapparaat, adaptief voorlicht systeem
53	7,5	Elektrische koelventilator, airconditioningsysteem, achterruitontdooier, ontstekingsschakelaar, voorruitontdooier
54	20	Voorruitwisser
55	20	verwarmers zitplaatsen
56	7,5	Dashboardverlichting, dashboardverlichting, alarmlichten, veiligheidsgordel, voeding aansluiting, defecte achterlicht indicatie, multi-point/sequentiële brandstofinjectiesysteem, alarmlichten
57	30	Ruitenwissers
58	15	Achterruitwisser
59	20	Multi-point/sequentiële brandstofinjectiesysteem
60	10	SRS airbagsysteem, multi-point/sequentiële brandstofinjectiesysteem, classificatiesysteem voor voorpassagiers, remlichten
61	7,5	Meter en meters
62	7,5	Navigatiesysteem display, elektrisch verstelbare achteruitkijkspiegel, versnellingsbak vergrendelingscontrolesysteem, multiplex communicatiesysteem
63	15	Aansteker, elektrische aansluiting
64	15	Voedingsaansluiting
65	7,5	Dashboardverlichting, dashboardverlichting, navigatiesysteem, audiosysteem van de auto, Lexus Link systeem
66	10	Ontdooier voor buiten achteruitkijkspiegel
67	30	Elektrische stoelen
68	30	Elektrisch raam, multiplex communicatiesysteem (elektrische deurvergrendeling, draadloze afstandsbediening), buiten achteruitkijkspiegel

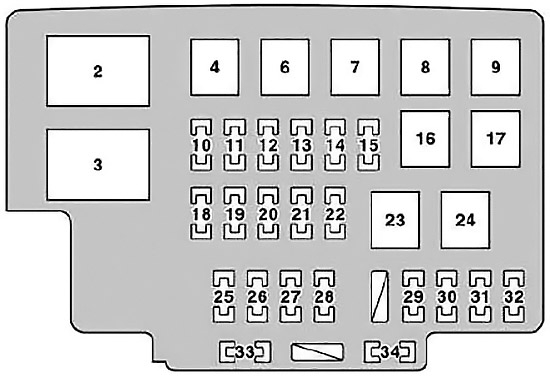

Schema van de zekeringkast in de motorruimte

Nummer	Amperages [A]	Beschrijving
2	100	zonder elektronisch gemoduleerde luchtvering: Alle componenten in “HEATER”, “H-LP CLN”, “TAIL”, “PANEL”, “FR FOG”, “CIG”, “RADIO № 2”, “ECU-ACC”, “UITGANG PWR № 1”, “INDICATOR № 1”, “ECU-IG № 1”,” FR WIP”, “RR WIP”, “WASSEN”, “ Zitplaats HTR”, “ECU-IG № 2”, “P/ zitplaats ”, “PWR”, “TI&TE”, “RECHTER DEUR”, “LINKER DEUR”, “MPX-B”, “AM1”, “DEUR № 2”, “STOP”, “OBD”, “OPENING BRANDSTOF”, “AIRSUS” (7,5 A), “S/ROOF”, “FR DEF” en “RR FOG” zekeringen
	60	met elektronisch gemoduleerde luchtvering: elektronisch gemoduleerde luchtvering
3	140	Alle componenten in “INP-J/B”, “AIRSUS” (60 A), “ABS № 1”, “ABS № 2”, “RDI FAN”, “RR DEF”, “HEATER”, “PBD”, “ H-LP CLN/MSB”, “H-LP CLN”, “UITGANG PWR № 2”, “TREKKEN”, “STAART”, “PANEL”, “FR MGŁA”, “CIG”, “RADIO № 2”, “ ECU-ACC”, “UITGANG PWR № 1”, “INDICATOR № 1”, “ECU-IG № 1”, “FR WIP”, “RR WIP”, “WASSEN”, “VERWARMER”, “ Zitplaats HTR”, “ ECU-IG № 2”, “P/ zitplaats ”, “PWR”, “TI&TE”, “LINKER ACHTERDEUR”, “RECHTER ACHTERDEUR”, “MPX-B”, “AM1”, “DEUR № 2”, “ STOP” zekeringen, “OBD”, “OPENING BRANDSTOF”, “AIRSUS” (7,5 A), “S/ROOF”, “FR DEF” en “RR FOG”
4	30	Voeding achterdeuren
5	30	Koplampreiniger
6	30	Koplampreiniger
7	30	Antiblokkeersysteem, voertuig stabiliteitscontrolesysteem, tractiecontrolesysteem, remhulpsysteem
8	40	Achterruitontdooier
9	50	Airconditioningsysteem, achterruitontdooier
10	7,5	Dagrijverlichting systeem
11	15	Linker koplamp (dimlicht)
12	15	Linker koplamp (grootlicht)
13	15	Rechter koplamp (grootlicht)
14	20	Voedingsaansluiting
15	30	Achterlichten
16	50	Antiblokkeersysteem, voertuig stabiliteitscontrolesysteem, tractiecontrolesysteem, remhulpsysteem
17	50	Elektrische koelventilator
18	15	Signaallichten aansteker
19	7,5	Audiosysteem van de auto
20	7,5	Oplaadsysteem
21	10	Multi-point/sequentiële brandstofinjectiesysteem
22	10	Claxon
23	40	Dagrijverlichting, linker koplamp, rechter koplamp, alle elementen in “H-LP R LWR”, “H-LP R UPR”, “H-LP L UPR”, “H-LP L LWR” en zekeringen “DRL”
24	30	Start systeem, alle elementen in de zekeringen “INDICATOR № 2”, “IGN” en “INJ”
25	15	Audiosysteem van de auto, navigatiesysteem
26	7,5	Elektrisch raam, multiplex communicatiesysteem, indicatoren en meters, dashboardverlichting, dashboardverlichting, airconditioningsysteem, garage deur opening mechanisme, verlicht toegangssysteem, draadloze afstandsbediening, elektrische achterdeuren, rijpositie geheugen systeem, navigatiesysteem display, zonneklep, verstelbare en telescopische controle, elektrische stoelen, buiten achteruitkijkspiegel, voorruitwissers
27	7,5	Indicatoren en meters, persoonlijke verlichting, courtesylampen, verlichting van de deurplafond, verlichting van de binnenhandgreep, verlichting van de ontstekingsschakelaar, voetverlichting, verlichting van de instap, verlichting van de kofferbak, binnenverlichting
28	7,5	Lexus Link systeem
29	30	Audiosysteem van de auto
30	25	Multiplex communicatiesysteem
31	25	Multi-point/sequentiële brandstofinjectiesysteem
32	25	Multi-point/sequentiële brandstofinjectiesysteem en alle elementen in de zekering “EFI № 2”
33	15	Rechter koplamp (dimlicht)
34	10	Multi-point/sequentiële brandstofinjectiesysteem
