In dit artikel vind je de schema’s van de zekeringkast van de Infiniti G35 (2002–2015), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).
Schema van de zekeringkasten en relais – Infiniti G35
Betreft voertuigen geproduceerd in de jaren:
Interieur
- Carrosseriemodule (BCM)
- Zekeringkast
- 2005-2007: Automatische controle-eenheid voor de trekhaak
- Controle-eenheid voor vierwielaandrijving (AWD)
- 2002-2004: VDC/TCS/ABS controle-eenheid
- Verwarmd relais voor de stoelen
- Schakelaar
- GPS-antenne
- Display en automatische airco-versterker
- Versterker van de antenne Anti Theft System (NATS)
- 2006-2007: Stuurwielvergrendelingsmodule
- 2006-2007: Slimme sleutelmodule
- Navi controle-eenheid
- Motorcontrolemodule (ECM)
- 2005-2007: Ontvanger voor sleutelvrij toegang
- 2002-2004: Transmissiemodule (TCM)
2005-2007: VDC/TCS/ABS controle-eenheid
- Coupé: Controle-eenheid voor de stoel (passagierszijde)
- Diagnosesensor voor airbags
- Inclinatie/zijdelings G-sensor
- Controle-eenheid voor de stoel (bestuurderszijde)

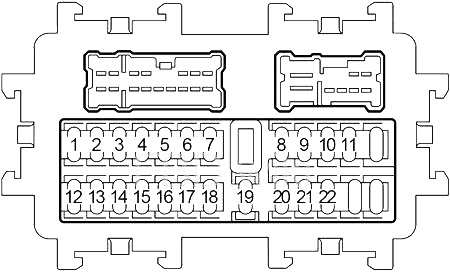

Schema van de zekeringkast in het interieur
Het zekeringpaneel bevindt zich aan de onderzijde aan de bestuurderszijde achter het voetenpaneel.
| Nummer |
Ampère [A] |
Beschrijving |
| 1 |
10 |
Brandstofinjectoren, carrosseriemodule (BCM): (elektrische ramen, elektrisch dak, sleutelvrij toegangssysteem, slimme sleutel systeem, Nissan Anti Theft System (NATS) antenneversterker, telefoon, waarschuwingssignaal), motorcontrolemodule (ECM), gecombineerde schakelaar, koplamp, dagrijverlichting, automatische verlichting, richtingaanwijzers en waarschuwingslichten, interieurverlichting, kaartlamp, cosmetische spiegelverlichting, bagageruimtelicht, ontstekingsslotverlichting, instapverlichting, kofferbaklichtschakelaar, bestuurders/passagiersdeurlichtschakelaar, deurvergrendelings- en ontgrendelingsschakelaar, deur sleutel schakelaar, automatische trekhaak controle-eenheid, inclinatie en telescopisch systeem |
| 2 |
– |
– |
| 3 |
– |
– |
| 4 |
– |
– |
| 5 |
15 |
Voeding |
| 6 |
10 |
Audio-eenheid, display en automatische airco-versterker, satellietradio-tuner, Navi controle-eenheid, gecombineerde meter, Navi-schakelaar, display-eenheid, omhoog en omlaag (display), TEL-adapter eenheid, carrosseriemodule (BCM), slimme sleutel eenheid, inbraakalarm, afstandsbediening voor de deur spiegel, gecombineerde schakelaar, koplamp, dagrijverlichting, automatische verlichting, richtingaanwijzers en waarschuwingslichten, automatische trekhaak controle-eenheid, inclinatie en telescopisch systeem |
| 7 |
15 |
Aansteker |
| 8 |
10 |
Ontvochtiger voor de buitenspiegels |
| 9 |
10 |
Controle-eenheid voor de bestuurdersstoel, dagrijverlichtingssysteem |
| 10 |
15 |
Ventilatormotor |
|
|
| 11 |
15 |
Ventilatormotor |
| 12 |
10 |
Airconditioningcompressor (ECV), display en automatische airco-versterker, airco- en audio-controller, Navi controle-eenheid, omhoog en omlaag (display), TEL-adapter eenheid, motorcontrolemodule (ECM), slimme sleutel eenheid, kompas, automatische cruise control (ASCD) remschakelaar, automatische cruise control (ASCD) koppeling schakelaar (M/T), achterruitontvochtiger relais, verwarmd stoel relais, versnellingsbak vergrendelings relais |
| 13 |
10 |
Diagnosesensor voor airbags, controle-eenheid voor het passagiersclassificatiesysteem |
| 14 |
10 |
Gecombineerde meter, automatische anti-verblindings binnenspiegel |
| 15 |
15 |
2002-2004: Lucht-brandstofverhouding sensoren, verwarmde zuurstofsensoren |
| 16 |
– |
– |
| 17 |
15 |
Sedan (2002-2003): Woofer |
| 18 |
10 |
2005-2007: Carrosseriemodule (BCM): (elektrische ramen, elektrische vergrendeling, elektrisch dak, inbraakalarm, elektrische stoel, telefoon, sleutelvrij toegangssysteem, slimme sleutel systeem, kofferbakopening, Nissan (NATS) inbraakalarm versterker, waarschuwingssignaal), gecombineerde schakelaar, koplamp, dagrijverlichting, automatische verlichting, richtingaanwijzers en waarschuwingslichten, interne verlichting, kaartlamp, cosmetische spiegelverlichting, bagageruimtelicht, ontstekingsslotverlichting, instapverlichting, kofferbaklichtschakelaar, bestuurders/passagiersdeurlichtschakelaar, deurvergrendelingsschakelaar, automatische trekhaak controle-eenheid, controle-eenheid voor de bestuurdersstoel, stoel geheugen schakelaar, voeding relais, inclinatie en telescopisch systeem, versnellingsbak vergrendelings relais |
| 19 |
10 |
Gecombineerde meter, display en automatische airco-versterker, slimme sleutel waarschuwingssignaal, automatische anti-verblindings binnenspiegel |
| 20 |
10 |
Stoplichten schakelaar, VDC/TCS/ABS controle-eenheid, slimme sleutel eenheid, motorcontrolemodule (ECM), actieve achterste stuur systeem (RAS) controle-eenheid |
| 21 |
10 |
Sleutel schakelaar, carrosseriemodule (BCM) |
| 22 |
10 |
Sedan (2004-2006): Controle-eenheid voor vierwielaandrijving (AWD) |
| Relais |
| R1 |
Ventilator |
| R2 |
Accessoires |

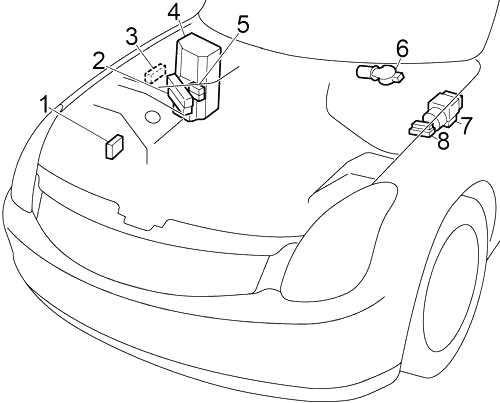

Motorruimte
- Dagrijverlichting controle-eenheid
- Zekeringkast №1
- Relaiskast
- Zekeringkast №2
- Zekeringblok
- Voorruitwissermotor
- VDC actuator
- VDC relaiskast
Zekeringkast van de motorruimte 1
Dichtbij de accu.
| Nummer |
Ampère [A] |
Beschrijving |
| 31 |
20 |
Coupé (2006-2007): Achterste relais voor actieve stuurmotor (RAS), achterste controle-eenheid voor actieve stuurmotor (RAS) |
| 32 |
10 |
2005-2007: Transmissiemodule (TCM) |
| 33 |
15 |
2005-2007: Slimme sleutelmodule, sleutel schakelaar en ontstekingsknop schakelaar, carrosseriemodule (BCM), stuurvergrendelingsmodule |
| 34 |
15 |
Motorcontrolemodule (ECM), dataverbinding connector |
|
|
| 35 |
15 |
Toeter relais |
| 36 |
10 |
Alternator |
| 37 |
15 |
Audio, BOSE versterker, satellietradio-tuner, Navi controle-eenheid, display, TEL-adapter |
| 38 |
10 |
Verwarmd relais voor de stoelen |
| F |
50 |
Carrosseriemodule (BCM): (elektrische ramen, elektrische vergrendeling, elektrisch dak, elektrische stoel, inbraakalarm, automatische trekhaak controle-eenheid, telefoon, waarschuwingssignaal, sleutelvrij toegangssysteem, slimme sleutel systeem, kofferbakopening, Nissan (NATS) inbraakalarm versterker), gecombineerde schakelaar, koplamp, dagrijverlichting, automatische verlichting, richtingaanwijzers en waarschuwingslichten, interne verlichting, kaartlamp, cosmetische spiegelverlichting, bagageruimtelicht, ontstekingsslotverlichting, instapverlichting, kofferbaklichtschakelaar, bestuurders/passagiersdeurlichtschakelaar, deurvergrendelingsschakelaar, automatische trekhaak controle-eenheid, controle-eenheid voor de bestuurdersstoel, stoel geheugen schakelaar, voeding relais, inclinatie en telescopisch systeem |
| G |
– |
– |
| H |
40 |
Relais voor koelventilator nr. 1, relais voor koelventilator nr. 3 |
| I |
40 |
Relais voor koelventilator nr. 1, relais voor koelventilator nr. 3 |
| J |
50 |
Relais voor VDC/TCS/ABS motor |
| K |
30 |
Relais voor elektromagnetische klep VDC/TCS/ABS |
| L |
– |
– |
| M |
40 |
Ontstekingsschakelaar, startmotor relais |
| Relais |
| R1 |
Reserve lamp |
|
|
| R2 |
Toeter |
Zekeringkast van de motorruimte 2
Dichtbij de accu.

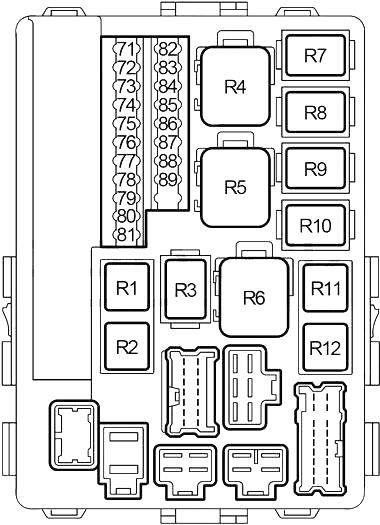

Schema (Type 1, 2002-2004)
| Nummer |
Ampère [A] |
Beschrijving |
| 71 |
10 |
Achteruitrijlamp relais (A/T), transmissiemodule (TCM (A/T)), achteruitrijlamp schakelaar (M/T), Navi controle-eenheid, start systeem |
| 72 |
15 |
Relais voor de voorste mistlampen |
| 73 |
15 |
Ontstekingsrelais, IPDM processor |
| 74 |
20 |
Relais voor de voorste ruitenwissers |
| 75 |
10 |
Relais voor de achterlichten (voor- en achterzijlichten, parkeerlichten, achterlichten, kentekenlampen, gecombineerde meter, verlichting: (navigatie schakelaar, navigatie controle-eenheid, display en automatische airco-versterker, airco en audio controller, audio-eenheid, VDC microfoon schakelaar, automatische transmissie, noodschakelaar, asbak, sigarettenaansteker, verwarmde stoel schakelaar, audio controle schakelaar op het stuur, ASCD controle schakelaar, kofferbak open schakelaar, verlichting controle schakelaar, bovenste lamp van het dashboard, lamp van het dashboard), IPDM processor |
| 76 |
15 |
Relais voor de gasklep controle motor |
| 77 |
20 |
Relais voor de achterruitontvochtiger |
| 78 |
20 |
Relais voor de achterruitontvochtiger |
| 79 |
10 |
Relais voor de airconditioning |
| 80 |
10 |
Relais voor de voorruitwissers, relais voor de hoge voorruitwissers, IPDM processor |
| 81 |
15 |
Brandstofpomp relais |
| 82 |
15 |
Relais voor de motorcontrolemodule (ECM) (ontstekingsspoelen, condensator, elektromagnetische klep voor het regelen van de inlaatklep timing, elektromagnetische klep voor het regelen van de uitlaatklep timing, massastroom sensor, krukas positie sensor, nokkenas positie sensor, elektromagnetische klep voor het regelen van de ventilatievolume van de EVAP tank, EVAP tank ventilatie controle klep sensor, controle sensor voor het regelen van de uitlaatklep timing) |
| 83 |
15 |
Rechter koplamp (positie verlichting) |
| 84 |
15 |
Linker koplamp (positie verlichting) |
|
|
| 85 |
10 |
Linker koplamp (grootlicht) |
| 86 |
10 |
Rechter koplamp (grootlicht) |
| 87 |
10 |
Voorruitwaspomp, gecombineerde schakelaar |
| 88 |
10 |
VDC/TCS/ABS controle-eenheid, dagrijverlichting systeem |
| 89 |
10 |
Dataverbinding connector, koppeling vergrendelingsschakelaar, startmotor relais |
| Relais |
| R1 |
Brandstofpomp |
| R2 |
Airconditioning |
| R3 |
Ontsteking |
| R4 |
Koelventilator (nr. 3) |
| R5 |
Koelventilator (nr. 2) |
| R6 |
Koelventilator (nr. 1) |
| R7 |
Koplamp (positie verlichting) |
| R8 |
Koplamp (grootlicht) |
| R9 |
Voorste mistlamp |
| R10 |
Startmotor |
| R11 |
Gasklep controle motor |
| R12 |
Motorcontrolemodule (ECM) |

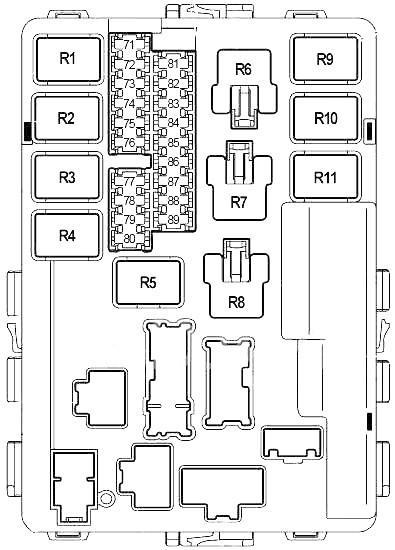

Schema (Type 2, 2005-2007)
| Nummer |
Ampère [A] |
Beschrijving |
| 71 |
10 |
Relais voor de achterlichten (voor- en achterzijlichten, parkeerlichten, achterlichten, kentekenlampen, gecombineerde meter, verlichting: (navigatie schakelaar, navigatie controle-eenheid, display en automatische airco-versterker, airco en audio controller, audio-eenheid, VDC microfoon schakelaar, automatische transmissie, noodschakelaar, asbak, sigarettenaansteker, verwarmde stoel schakelaar, audio controle schakelaar op het stuur, ASCD controle schakelaar, kofferbak open schakelaar, verlichting controle schakelaar, bovenste lamp van het dashboard, lamp van het dashboard), IPDM processor |
|
|
| 72 |
10 |
Rechter koplamp (grootlicht) |
| 73 |
20 |
Relais voor de voorruitwissers |
| 30 |
Coupé (2007): Relais voor de voorruitwissers |
| 74 |
10 |
Linker koplamp (grootlicht) |
| 75 |
20 |
Relais voor de achterruitontvochtiger |
| 76 |
15 |
Rechter koplamp (positie verlichting) |
| 77 |
15 |
Relais voor de motorcontrolemodule (ECM) (ontstekingsspoelen, condensator, elektromagnetische klep voor het regelen van de inlaatklep timing, elektromagnetische klep voor het regelen van de uitlaatklep timing, massastroom sensor, krukas positie sensor, nokkenas positie sensor, elektromagnetische klep voor het regelen van de ventilatievolume van de EVAP tank, EVAP tank ventilatie controle klep sensor, controle sensor voor het regelen van de uitlaatklep timing, Nissan (NATS), antenneversterker |
| 78 |
15 |
Relais voor de ontsteking, IPDM processor |
| 79 |
10 |
Relais voor de airconditioning |
| 80 |
20 |
Relais voor de achterruitontvochtiger |
| 81 |
15 |
Relais voor de brandstofpomp |
| 82 |
10 |
VDC/TCS/ABS controle-eenheid, achterste controle-eenheid voor actieve stuurmotor (RAS) |
| 83 |
10 |
Achteruitrijlamp relais (A/T), transmissiemodule (TCM (A/T)), achteruitrijlamp schakelaar (M/T), Navi controle-eenheid |
| 84 |
10 |
Voorruitwaspomp, gecombineerde schakelaar |
| 85 |
15 |
Lucht-brandstofverhouding sensoren, verwarmde zuurstofsensoren |
| 86 |
15 |
Linker koplamp (positie verlichting) |
| 87 |
15 |
Relais voor de gasklep controle motor |
| 88 |
15 |
Relais voor de voorste mistlampen |
|
|
| 89 |
10 |
Dataverbinding connector, koppeling vergrendelingsschakelaar, startmotor relais |
| Relais |
| R1 |
Motorcontrolemodule (ECM) |
| R2 |
Koplamp (grootlicht) |
| R3 |
Koplamp (positie verlichting) |
| R4 |
Startmotor |
| R5 |
Ontsteking |
| R6 |
Koelventilator (nr. 3) |
| R7 |
Koplamp (positie verlichting) |
| R8 |
Koplamp (grootlicht) |
| R9 |
Voorste mistlamp |
| R10 |
Startmotor |
|
|
| R11 |
Gasklep controle motor |
| R12 |
Motorcontrolemodule (ECM) |
Relaiskast van de motorruimte
| Nummer |
Relais |
| R1 |
Dagrijverlichting (nr. 1) |
| R2 |
Ontgrendeling passagierszijde |
| R3 |
Dagrijverlichting (nr. 2) |
Zekeringblok
| Nummer |
Ampère [A] |
Beschrijving |
| A |
120 |
Zekering: “B”, “C” |
| B |
100 |
Zekering: “31”, “32”, “33”, “34”, “35”, “36”, “37”, “38”, “F”, “H”, “I”, “J”, “K”, “M” |
| C |
80 |
2002-2004: Hoge koplamp relais (Zekeringen: “85”, “86”), Lage koplamp relais (Zekeringen: “83”, “84”), Zekeringen: “72”, “74”, “75”, “76”, “77”, “79” |
| 2005-2007: Hoge koplamp relais (Zekeringen: “72”, “74”), Lage koplamp relais (Zekeringen: “76”, “86”), Zekeringen: “71”, “73”, “75”, “87”, “88” |
| D |
60 |
Accessoire relais (Zekeringen: “5”, “6”, “7”), Ventilator relais (Zekeringen: “10”, “11”), Zekeringen: “18”, “19”, “20”, “21”, “22” |
| E |
80 |
Ontstekings relais (Zekeringen: “71”, “80”, “81”, “87”, “88”, “89”), Zekeringen: “73”, “78”, “82” |
Schema van de zekeringen en relais – Infiniti G35
Betreft voertuigen geproduceerd in de jaren:
2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Zekeringen in het interieur
Het zekeringpaneel bevindt zich aan de onderzijde aan de bestuurderszijde achter het voetenpaneel.
| Nummer |
Ampère [A] |
Beschrijving |
| 1 |
10 |
Controle-eenheid voor de voorste veiligheidsgordels bij een botsing |
| 2 |
10 |
Diagnosesensor voor airbags, controle-eenheid voor het passagiersclassificatiesysteem |
| 3 |
10 |
Rechts/links koplamp positionering motor, camera controle-eenheid, versnellingsbak vergrendelings relais, automatische cruise control (ASCD) rem schakelaar, intelligente cruise control (ICC) rem schakelaar, controle-eenheid voor het adaptieve voorlicht systeem (AFS), AFS schakelaar, dataverbinding connector, gecombineerde meter en airco versterker, verwarmde stoel relais, AV controle-eenheid, TEL adapter, compressor, automatische anti-verblindings binnenspiegel, voorste actieve vierwielstuur controle-eenheid (4WAS), sonar controle-eenheid, ionisator, rook/extern sensor voor het detecteren van onaangename geuren, airco gecontroleerde stoel relais |
| 4 |
10 |
Gecombineerde kilometerstand, noodlamp relais (automatische transmissie), noodlamp schakelaar (handmatige transmissie) |
| 5 |
15 |
BOSE versterker |
| 6 |
10 |
Bij de sleutelconnector, slimme sleutel waarschuwingssignaal, dataverbinding connector, airco versterker met gecombineerde meter, klok, automatische anti-verblindings binnenspiegel, licht- en regen sensor, dak signaalgever |
| 7 |
10 |
Stoplichten schakelaar, carrosseriemodule (BCM), slimme cruise control rem schakelaar |
| 8 |
15 |
BOSE versterker |
| 9 |
10 |
Sleutel schakelaar, drukknop voor de ontsteking, koppeling vergrendelingsschakelaar (handmatige transmissie) |
| 10 |
10 |
Carrosseriemodule (BCM), stoel geheugen schakelaar, automatische motor positionering controle-eenheid, bestuurdersstoel controle |
| 11 |
10 |
Gecombineerde meter, airco versterker met gecombineerde meter, AWD controle-eenheid |
|
|
| 12 |
– |
– |
| 13 |
10 |
Verwarmde spiegel |
| 14 |
20 |
Achterruitontvochtiger |
| 20 |
Cabriolet: controle-eenheid voor het opvouwbare hardtop |
| 15 |
20 |
Achterruitontvochtiger |
| 20 |
Cabriolet: controle-eenheid voor het opvouwbare hardtop |
| 16 |
– |
– |
| 17 |
– |
– |
| 18 |
15 |
2006-2011: Aansteker |
| 19 |
10 |
Gecombineerde meter, gecombineerde meter en airco versterker, display, multifunctionele schakelaar, AV controle-eenheid, carrosseriemodule (BCM), TEL adapter eenheid, camera controle-eenheid, externe spiegel afstandsbediening schakelaar, satellietradio tuner, CD-wisselaars, sonar controle-eenheid, sonar annulering schakelaar |
| 20 |
15 |
2006-2009: Console voedingsaansluiting |
| 20 |
2010-2013: Aansteker, console voedingsaansluiting |
| 21 |
15 |
Ventilatormotor |
| 22 |
15 |
Ventilatormotor |
| Relais |
| R1 |
Ontsteking |
| R2 |
Achterruitontvochtiger |
| R3 |
Accessoires |
| R4 |
Voorste ventilator |
Zekeringen in de motorruimte 1
Dichtbij de accu.
| Nummer |
Ampère [A] |
Beschrijving |
|
|
| 41 |
15 |
Relais voor de brandstofpomp |
| 42 |
10 |
Relais voor de koelventilator |
| 43 |
10 |
Transmissiemodule (TCM), sneeuwmodus schakelaar, parkeer/neutraal positie schakelaar |
| 44 |
10 |
Injectoren, motorcontrolemodule (ECM), carrosseriemodule (BCM) |
| 45 |
10 |
ABS, geïntegreerde sensor voor intelligente cruise control (ICC), stuurhoek sensor, inclinatie/zijdelings G-sensor, stuurhulp controle-eenheid, AWD controle-eenheid, hoofd controle-eenheid voor actieve vierwielstuur (4WAS) |
| 46 |
15 |
Lucht-brandstofverhouding sensoren, verwarmde zuurstofsensoren |
| 47 |
10 |
Ruitenwisserpomp |
| 48 |
10 |
2006-2011: Stuurvergrendelings relais |
| 10 |
2014-2015 (Q40): Airconditioning relais |
| 49 |
10 |
2006-2013: Airconditioning relais |
| 15 |
2014-2015 (Q40): Motorcontrolemodule (ECM), ECM relais (ontstekingsspoelen, condensator, elektromagnetische klep voor het regelen van de inlaatklep timing, motorcontrolemodule, massastroom sensor, elektromagnetische klep voor het regelen van de ventilatievolume van de EVAP tank, controle klep voor de EVAP tank), variabele klep timing en lift controle module (VVEL) |
| 50 |
15 |
2006-2013: Motorcontrolemodule (ECM), ECM relais (ontstekingsspoelen, condensator, elektromagnetische klep voor het regelen van de inlaatklep timing, elektromagnetische klep voor het regelen van de uitlaatklep timing, motorcontrolemodule, massastroom sensor, elektromagnetische klep voor het regelen van de ventilatievolume van de EVAP tank, controle klep voor de EVAP tank), variabele klep timing en lift controle module (VVEL) |
| 15 |
2014-2015 (Q40): Relais voor de gasklep controle motor |
| 51 |
15 |
2006-2013: Relais voor de gasklep controle motor |
| 52 |
10 |
2006-2013: Gecombineerde voorste koplamp |
| 10 |
2014-2015 (Q40): Gecombineerde achterlamp, kentekenlamp, leeslamp, VDC schakelaar, kofferbak open schakelaar, gecombineerde schakelaar (spiraalkabel), klok, multifunctionele schakelaar, AV controle-eenheid, lamp in het dashboard, A/T schakelaar, verwarmde stoel schakelaar (bestuurders/passagierszijde), sneeuw rijmodus schakelaar, externe spiegel afstandsbediening schakelaar |
| 53 |
10 |
2006-2013: Gecombineerde achterlamp, kentekenlamp, leeslamp, VDC schakelaar, kofferbak open schakelaar, schakelaar voor het adaptieve voorlicht systeem (AFS), gecombineerde schakelaar (spiraalkabel), klok, multifunctionele schakelaar, AV controle-eenheid, lamp in het dashboard, sigarettenaansteker, A/T schakelaar, verwarmde stoel schakelaar (bestuurders/passagierszijde), sneeuw rijmodus schakelaar, externe spiegel afstandsbediening schakelaar, sonar annulering schakelaar, dak open/sluiten schakelaar, airco gecontroleerde stoel schakelaar |
| 10 |
2014-2015 (Q40): Linker koplamp (dimlichten) |
| 54 |
10 |
2006-2013: Linker koplamp (dimlichten) |
| 10 |
2014-2015 (Q40): Rechter koplamp (dimlichten) |
| 55 |
10 |
2006-2013: Rechter koplamp (dimlichten) |
| 15 |
2014-2015 (Q40): Linker koplamp (dagrijverlichting) |
| 56 |
15 |
2006-2013: Linker koplamp (dagrijverlichting) |
| 15 |
2014-2015 (Q40): Rechter koplamp (dagrijverlichting) |
| 57 |
15 |
2006-2013: Rechter koplamp (dagrijverlichting) |
|
|
| 15 |
2014-2015 (Q40): Relais voor de voorste mistlampen |
| 58 |
15 |
2006-2013: Relais voor de voorste mistlampen |
| 59 |
10 |
2011-2013: Relais voor de dagrijverlichting |
| 30 |
2014-2015 (Q40): Relais voor de voorruitwissers |
| 60 |
30 |
2006-2013: Relais voor de voorruitwissers |
Zekeringen in de motorruimte 2
Dichtbij de accu.
| Nummer |
Ampère [A] |
Beschrijving |
| 31 |
15 |
Relais voor de toeter 1 |
| 32 |
10 |
Alternator |
| 33 |
10 |
AWD controle-eenheid |
| 34 |
15 |
Audio, AV controle-eenheid, subwoofer, camera controle-eenheid, telefoonadapter, satellietradio-tuner, CD-wisselaars |
| 35 |
15 |
Verwarmd relais voor de stoel, klimaat gecontroleerde stoel relais (cabriolet) |
| 36 |
10 |
Transmissiemodule (TCM) |
| 37 |
20 |
2006-2010: Achterste motor relais met actieve vierwielsturing (4WAS) |
| 15 |
Cabriolet: klimaat gecontroleerde stoel relais |
| 38 |
10 |
Relais voor de toeter 2 |
| F |
50 |
Relais voor de koelventilator |
| G |
30 |
Controle-eenheid voor de voorste veiligheidsgordels bij een botsing |
| H |
30 |
Ontstekings relais (Zekeringen: “2”, “3”, “4”) |
| I |
40 |
2006-2010: Voorste controle-eenheid met actieve vierwielsturing (4WAS) |
| 50 |
Cabriolet: Hydraulische eenheid |
| J |
– |
– |
| K |
40 |
Carrosseriemodule (BCM), automatische schakelaar (automatische positionering controle-eenheid, voedingsaansluiting) |
| L |
30 |
ABS |
| M |
50 |
ABS |
| N |
50 |
Relais voor de motor van de variabele klep timing en lift (VVEL) |
| O |
30 |
Cabriolet: module voor het pakket, controle-eenheid voor het opvouwbare hardtop, controle-eenheid voor de kofferbak sluiting |
| Relais |
| R1 |
Toeter 1 |
| R2 |
Versnellingsbak vergrendeling |
Zekering verbindingsblok
| Nummer |
Ampère [A] |
Beschrijving |
| A |
140 |
Generator, zekering: “B”, “C” |
| B |
100 |
Zekering: “F”, “H”, “I”, “K”, “L”, “M”, “31”, “32”, “33”, “34”, “35”, “36”, “37”, “38” |
| C |
80 |
Ontstekings relais (Z
Jeroen van Vliet
Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's.
Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn.
Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.
| |
