Infiniti I30 (1995-2004) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Infiniti I30 (1995–2004), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlayout).

Zekering- en relaischema – Infiniti I30

Betreft voertuigen geproduceerd in de jaren:

1995, 1996, 1997, 1998, 1999.

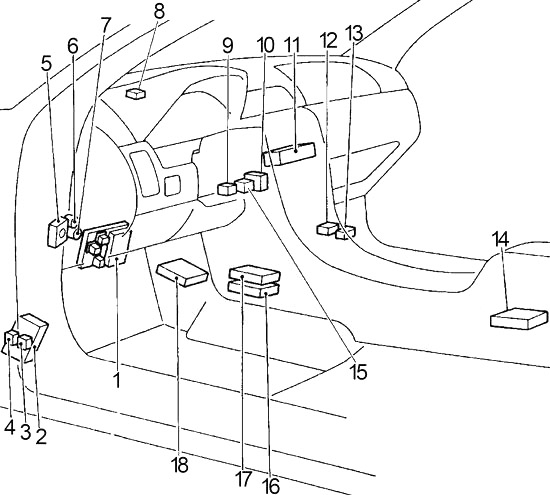

Interieur

1. Zekeringkast
2. ABS/TCS controle-eenheid
3. Brandstofpomp relais
4. Schuifdak relais
5. Super multi-pole verbinding (SMJ)
6. Automatische schakelaar №2 (elektrisch raam, schuifdak, elektrische deurvergrendeling)
7. Schakelaar №1 (zetel)
8. Automatische verlichting controle-eenheid
9. Knipperlicht gecombineerde eenheid
10. Automatische cruise control controle-eenheid (ASCD)
11. Automatische airconditioning versterker
12. Relais van de ontvochtiger van de buitenspiegels
13. Audio versterker relais
14. Diagnose sensor controle-eenheid van de airbags
15. Nissan anti-diefstal immobilizer systeem (NATS)
16. Transmissie controle-module (TCM)
17. Carrosserie controle-module (BCM)
18. Motor controle-module (ECM)

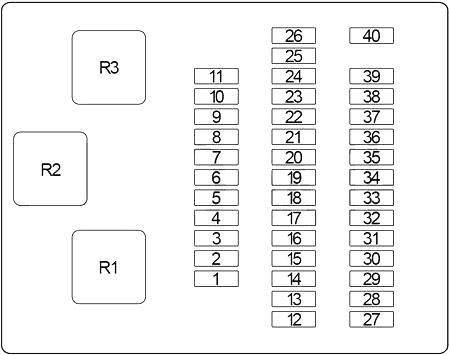

Zekeringkast in het interieur

Het zekeringpaneel bevindt zich achter het dashboarddeksel aan de bestuurderszijde.

Nummer	Ampère [A]	Beschrijving
1	10	Diagnose sensor controle-eenheid van de airbags
2	15	Ventilatormotor
3	15	Ventilatormotor
4	7,5	Transmissie controle-module (TCM), schakelaar voor gesloten positie van het gasklephuis
5	7,5	Carrosserie controle-module (BCM) (interieurverlichting)
6	15	Aansteker
7	10	Afstandsbediening schakelaar voor buitenspiegels, relais van de ontvochtiger van de buitenspiegels
8	–	–
9	–	–
10	15	Stoplicht schakelaar, stoplicht, controle-eenheid van de automatische snelheidsregelaar (ASCD)
11	10	Carrosserie controle-module (waarschuwingslampen), noodschakelaar, multifunctioneel afstandsbedieningsrelais, knipperlicht gecombineerde eenheid
12	7,5	Carrosserie controle-module (BCM), interieurverlichting, automatische koplamp controle-eenheid, dagrijverlichting controle-eenheid, relais van de ontvochtiger van de achterruit, hoofdschakelaar van de automatische snelheidsregelaar (ASCD), ASCD onderhoudsrelais, ASCD remschakelaar, ASCD koppelingsschakelaar, ASCD controle-eenheid, parkeer/neutraal schakelaar, Infiniti communicator (IVCS), voeding raam, anti-diefstal waarschuwingssysteem, waarschuwingssignaal, deurvergrendeling
13	10	Gecombineerde meter, dagrijverlichting controle-eenheid, dynamo, achteruitrijlichten (parkeer/neutraal schakelaar (A/T), achteruitrijpositie schakelaar (M/T)), achteruitkijkspiegel, ABS/TCS, transmissie controle-module (TCM), voertuigsnelheid sensor
14	7,5	Gecombineerde richtingaanwijzers, noodverlichting schakelaar, hoeklicht relais, hoeklicht schakelaar
15	10	ABS/TCS
16	7,5	Airconditioning relais, luchtcontrole klep bij stationair (IACV-FICD) elektromagnetische klep
17	10	Parkeer/neutraal relais, parkeer/neutraal schakelaar, Nissan anti-diefstal immobilizer systeem (NATS), brandstofpomp relais, koelventilator, EGR volumeregelklep, vacuüm afsluitklep, bypass klep, EVAP absorber ontluchtingsklep
18	7,5	Verlichting controle schakelaar, achteruitkijkspiegel, handschoenenvaklamp, verlichting: (automatische airconditioning versterker, gecombineerde meter, handsfree kit schakelaar, bestuurder deur controle-eenheid, passagier deur controle-eenheid, audio, automatische transmissie, noodschakelaar, automatische snelheidsregelaar (ASCD) hoofdschakelaar, achterruit ontvochtiger schakelaar, klok, asbak)
19	7,5	Carrosserie controle-module (BCM), automatische verlichting controle-eenheid, Infiniti communicator (IVCS), anti-diefstal waarschuwingssysteem
20	20	Voorruitwissermotor, voorruitwisserr relais, voorruitwisserschakelaar, voorruitwasmotor, carrosserie controle-module (BCM)
21	10	Radio en CD-speler, klok, antenne timer schakelaar
22	15	Audio versterker relais
23	–	–
24	10	Telefoon, Transceiver
25	–	–
26	7,5	Interieurverlichting, bagageruimtelamp, spotlamp, ontstekingsslot verlichting, carrosserie controle-module (BCM)
27	–	–
28	7,5	Telefoon
29	10	Verwarmde zetel
30	–	–
31	15	1999: Verwarmde zuurstofsensoren, lucht-brandstofverhouding sensoren
32	15	1995-1998: Brandstofpomp relais, brandstofpomp controle-module (FPCM)
33	7,5	Starten, koppelingsblokkering relais (M/T), parkeer/neutraal relais (A/T), dagrijverlichting controle-eenheid
34	20	1999: Injectoren
	15	1995-1998: Verwarmde zuurstofsensoren, lucht-brandstofverhouding sensoren
35	15	1999: Brandstofpomp relais
36	7,5	Telefoon, headset, zender-ontvanger
37	15	Kofferbak opening actuator, brandstofdop opening actuator
38	20	Achterruit ontvochtiger relais, achterruit ontvochtiger schakelaar, zijspiegel ontvochtiger relais
39	20	Achterruit ontvochtiger relais
40	7,5	Gecombineerde meter, spiegellampen, spotlamp, waarschuwingsgong, sleutel schakelaar, klok, antenne voeding timer, schuifdak relais, multifunctionele afstandsbediening, veiligheid lampje, Nissan Anti Theft System (NATS) immobilizer, geïntegreerde transmitter Homelink
Relais
R1	Ventilatormotor
R2	Ontsteking
R3	Accessoires

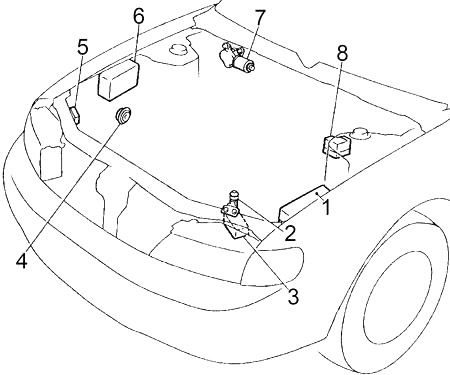

Motor

1. Zekeringkast
2. Motorkap schakelaar
3. Relaiskast №2
4. Alarm claxon
5. Dagrijverlichting controle-eenheid
6. Relaiskast №1
7. Voorruitwissermotor
8. ABS actuator

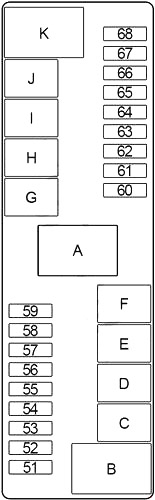

Zekeringkast in de motorruimte

Dichtbij de accu.

Nummer	Ampère [A]	Beschrijving
51	–	–
52	–	–
53	15	1999: Linker koplamp relais (dimlicht / grootlicht), verlichting schakelaar, grootlicht indicator, automatische verlichting controle-eenheid, dagrijverlichting controle-eenheid, dimlicht relais, knipperlicht relais
15	1995-1998: Linker koplamp (dimlicht/grootlicht), verlichting schakelaar, grootlicht indicator, dagrijverlichting controle-eenheid, dimlicht relais, knipperlicht relais
54	15	1999: Rechters koplamp relais (dimlicht / grootlicht), verlichting schakelaar, automatische verlichting controle-eenheid, dagrijverlichting controle-eenheid
	15	1995-1998: Rechter koplamp (dimlicht/grootlicht), verlichting schakelaar, dagrijverlichting controle-eenheid
55	10	1999: Controle van de montage van de voorste motor
56	7,5	Carrosserie controle-module (BCM), Infiniti communicator (IVCS), anti-diefstal waarschuwingssysteem, instapverlichting
57	10	1999: Motor controle-module (ECCS), Nissan anti-diefstal systeem (NATS), massastroom sensor, krukas positie sensor, elektromagnetische klep bij stationair (IACV-ACC), ontstekingsspoelen, EGR, EGR volumeregelklep, druk sensor van het EVAP controle systeem
	7,5	1995-1998: Motor controle-module (ECCS), massastroom sensor, krukas positie sensor, elektromagnetische klep bij stationair (IACV-ACC), ontstekingsspoelen
58	10	Motor controle-module (ECCS), massastroom sensor, krukas positie sensor, elektromagnetische klep voor luchtcontrole bij stationair (IACV-ACC), ontstekingsspoelen, EGR, EGR volumeregelklep, druk sensor van het EVAP controle systeem
59	–	–
60	7,5	Achterlichten relais (verlichting schakelaar, zijverlichting, parkeerlichten, achterlichten, registratielichten, stoplichten, intelligente toegang controle-eenheid, knipperlicht relais, handschoenenvaklamp, waarschuwingssignaal, verlichting controle schakelaar, verlichting: (asbak, automatische transmissie, klok, audio module, noodschakelaar, afstandsbediening schakelaar voor spiegels, verwarmde stuurwiel schakelaar, Navi controle-eenheid, achterste zonnescherm schakelaar, TCS aan/uit schakelaar, automatische airconditioning versterker, VDC schakelaar, gecombineerde meter))
61	10	Veiligheids claxon relais van het voertuig
62	–	–
63	15	Motor controle-module (ECM)
64	–	–
65	–	–
66	10	Airconditioning relais
67	15	Lage frequentie luidspreker
68	15	Linker koplamp (grootlicht), dagrijverlichting controle-eenheid
69	15	Rechter koplamp (grootlicht), grootlicht indicator, dagrijverlichting controle-eenheid
70	10	Dynamo
71	–	–
72	10	Verwarmde controle relais, verwarmde controle schakelaar
B	80	Accessoires relais (Zekeringen: “22”, “23”), Ontsteking relais (Zekeringen: “9”, “9”, “10”, “11”), Ventilatormotor relais (Zekering: “16”), Zekering: “12”, “13”
C	40	Ontsteking
D	40	ABS/TCS
	50	VDC/TCS/ABS
E	40	ABS/TCS
	50	VDC/TCS/ABS
F	–	–
G	40	Koelventilator
H	40	Koelventilator
I	40	Circuit schakelaar: (elektrisch raam, schuifdak, elektrisch zetel, elektrische deurvergrendeling, systeem voor afstandsbediening van het voertuig zonder sleutel)
J	80	Ontsteking relais (Zekeringen: “25”, “26”, “28”, “29”, “30”, “31”), Zekeringen: “2”, “3”, “4”, “5”, “6”, “7”

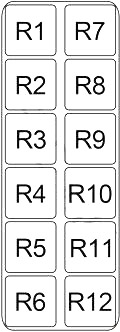

Relaiskast 1

Nummer	Relais
R1	Airconditioning
R2	1995-1998: Anti-diefstal waarschuwing
R3	1999: Achterlicht
R4	1999: Automatische snelheidsregelaar (ASCD) Hold
	1998: ABS actuator
	1995-1996: Beheer van meerdere afstandsbedieningen (2)
R5	1999: Rechter koplamp
	1995-1998: Hoeklicht
R6	Alarm claxon
R7	1995-1997: Automatische snelheidsregelaar (ASCD) Koppelingsschakelaar (M/T)
R8	Achterruit ontvochtiger
R9	Voorruitwissers
R10	1999: Linker koplamp
	1998: ABS motor
R11	1999: Hoeklicht
	1995-1998: Anti-diefstal waarschuwingslicht
R12	Mistlamp voorzijde

Relaiskast 2

Nummer	Relais
R1	Koelventilator (№3)
R2	Automatische transmissie: parkeer/neutraal positie
	Handmatige transmissie: koppelingsblokkering
R3	1999: ABS motor
	1995-1998: Automatische snelheidsregelaar (ASCD) Hold
R4	1999: ABS elektromagnetische klep
R5	Motor controle-module (ECCS)
R6	Koelventilator (№2)
R7	1999-2001: ABS motor
R8	Koelventilator (№1)
