Infiniti M35 (2006-2010) – zekeringdoos en relais

In dit artikel vind je de schema’s van de zekeringkast van de Infiniti M35 (2006–2010), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).

Zekering- en relaischema – Infiniti M35

Betreft voertuigen geproduceerd in de jaren:

2006, 2007, 2008, 2009, 2010.

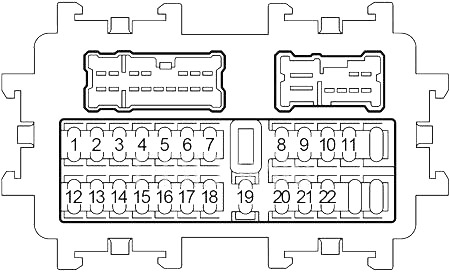

Zekeringkast schema in het interieur

De zekeringkast bevindt zich aan de onderkant aan de bestuurderszijde achter het voetpaneel.

Nummer	Ampère [A]	Beschrijving
1	15	Carrosseriemodule (BCM), motormodule (ECM), brandstofinjectoren, raamvoeding, deurslot systeem, richtingaanwijzers en waarschuwingslichten, interieurverlichting, zonnedak
2	–	–
3	–	–
4	–	–
5	15	Voedingsaansluiting (interne middenconsole), voedingsaansluiting (achterste middenconsole)
6	10	Multifunctionele schakelaar, gecombineerde meter en airconditioningversterker, achterste bedieningsschakelaar, AV-controle-eenheid, satellietradio-tuner, Tel-adapter, voorpaneel, CD-wisselaar, iPod-adapter, camera-controle-eenheid, BOSE-versterker, DVD-speler, video-distributie, achterpaneel, carrosseriemodule (BCM), slimme sleutelmodule, gecombineerde kilometerteller, interne kamerverlichting
7	15	Sigarettenaansteker aansluiting
8	10	Verwarmde spiegel
9	–	–
10	15	Ventilatormotor
11	15	Ventilatormotor
12	10	Slimme cruise control remschakelaar (ICC), waarschuwing voor onbedoeld van rijstrook wisselen (LDW), rijstrookcamera, waarschuwingsgeluid voor onbedoeld van rijstrook wisselen, gecombineerde meter en airconditioningversterker, datalinkinterface, versnellingsbak vergrendel relais, airconditioningcompressor, AV-controle-eenheid, Tel-adaptermodule, slimme sleutelmodule, automatische cruise control remschakelaar (ASCD), koelventilator relais, achterste zonneklepbehuizing, annulering relais voor achterste zonneklep, automatische anti-verblindings binnenspiegel, achterruitontvochtigingsrelais, adaptieve voorverlichting (AFS) schakelaar, AFS-controle-eenheid, doelmotoren, lage bandenspanning waarschuwing controle-eenheid, voorruitwisser relais
13	10	Diagnosesensor eenheid airbags, passagiersclassificatie systeem controle-eenheid
14	10	Gecombineerde kilometerteller, reserve lamp relais, AV-controle-eenheid, camera controle-eenheid
15	10	Voorste veiligheidsgordel controle-eenheid bij een botsing
16	–	–
17	15	BOSE-versterker
18	15	BOSE-versterker
19	10	Gecombineerde meter en airconditioningversterker, datalinkinterface, automatische anti-verblindings binnenspiegel, universele zender-ontvanger Homelink, kompas, regensensor
20	10	Stoplichten schakelaar, stop relais voor slimme cruise control (ICC), slimme sleutelmodule
21	10	Gecombineerde meter, carrosseriemodule (BCM), raamvoeding, deurslot systeem, automatische motor positie controle-eenheid, elektrisch zitje, richtingaanwijzers en waarschuwingslichten, interne kamerverlichting, zonnedak
22	10	Sleutelaansluiting, startknop schakelaar, slimme sleutelmodule, slimme sleutel waarschuwingsgeluid, voedingsdistributiemodule (PDU),

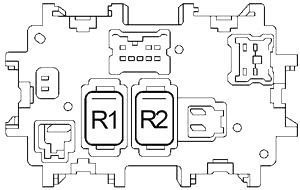

Relais
R1	Ventilator
R2	Accessoire

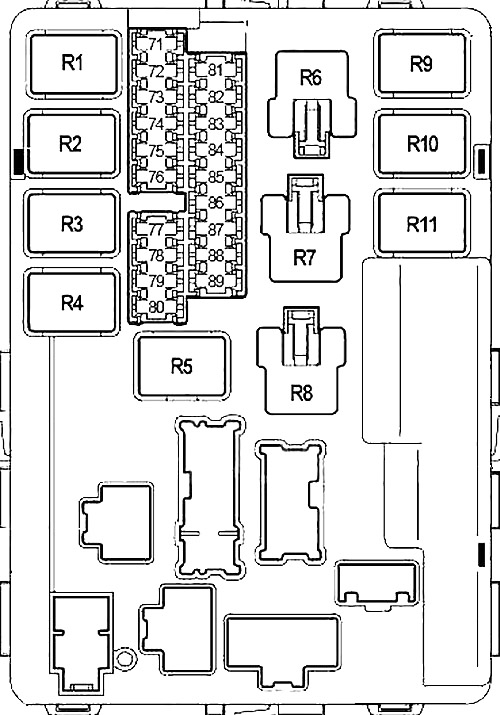

Zekeringkast motorcompartiment 1

Dichtbij de accu.

Nummer	Ampère [A]	Beschrijving
71	15	IPDM processor, achterlicht relais (voor- en achterlichten, kentekenverlichting, verlichting, verlichtingsschakelaars, achterste zonneklep)
72	10	Rechter koplamp (grootlicht)
73	30	Voorruitwisser relais
74	10	Linker koplamp (grootlicht)
75	20	Achterruitontvochtigingsrelais
76	15	Rechter koplamp (dimlicht)
77	20	Motormodule controle relais (ECM) (motormodule, ontstekingsspoelen, condensator, elektromagnetische klep voor inlaatfase, magnetische rem voor uitlaatfase (VQ35HR), massastroom sensor, elektromagnetische klep voor EVAP tankontluchting, EVAP tankontluchtingsklep, positie sensor voor inlaatfase (VK45DE), positie sensor voor krukas (VK45DE), positie sensor voor nokkenas (VK45DE), positie sensor voor inlaatfase controle (VK45DE), elektromagnetische klep voor VIAS (VK45DE))
78	15	IPDM processor
79	10	Airconditioning relais
80	20	Achterruitontvochtigingsrelais
81	15	Brandstofpomp relais
82	10	Geïntegreerde eenheid van slimme cruise control (ICC), stuurhoek sensor, ABS/VDC/TCS controle-eenheid, hellingshoek sensor, stuurhulp controle-eenheid, actieve achterste stuurcontrole eenheid (RAS), vierwielaandrijving (AWD) controle-eenheid
83	10	Versnellingsbak controle module (TCM), sneeuwmodus schakelaar
84	10	Voorruitwisser motor, voorruitwaspomp
85	15	Lucht-brandstofverhouding sensoren, verwarmde zuurstofsensoren,
86	15	Linker koplamp (dimlicht)
87	15	Gasklep motor controle relais
88	15	Voorste mistlamp relais
89	–	–
Relais
R1	Motormodule
R2	Hoog beam
R3	Laag beam
R4	Starten
R5	Ontsteking
R6	–
R7	–
R8	Verwarmd zitje
R9	Gasklep motor controle
R10	Brandstofpomp
R11	Voorste mistlamp

Zekeringkast motorcompartiment 2

Dichtbij de accu.

Nummer	Ampère [A]	Beschrijving
31	20	Actieve achterste stuurcontrole relais (RAS)
32	10	Dagrijverlichting relais
33	10	Vierwielaandrijving controle-eenheid (AWD)
34	10	Versnellingsbak controle module (TCM)
35	15	Toeter relais
36	10	Generator
37	15	Multifunctionele schakelaar, AV-controle-eenheid, satellietradio-tuner, Tel-adapter, voorpaneel, CD-wisselaar, iPod-adapter, camera-controle-eenheid, DVD-speler, video-distributie, achterpaneel, veiligheidsindicator
38	15	Verwarmd zitje relais
F	50	Carrosseriemodule (BCM), raamvoeding, deurslot systeem, elektrisch zitje, richtingaanwijzers en waarschuwingslichten, interne verlichting, zonnedak, automatische motor positie controle-eenheid
G	30	Voorste veiligheidsgordel controle-eenheid bij een botsing
H	30	Ontsteking, voedingsdistributiemodule (PDU)
I	50	Koelventilator relais
J	50	ABS/VDC/TCS controle-eenheid
K	30	ABS/VDC/TCS controle-eenheid
L	–	–
M	40	Starten, voedingsdistributiemodule (PDU)
Relais
R1	Toeter
R2	Reserve lamp

Zekeringkast 3

Nummer	Ampère [A]	Beschrijving
41	15	Zetel met airconditioning relais (passagierszijde)
42	15	Zetel met airconditioning relais (bestuurderszijde)
43	–	–
44	–	–
Relais
R1	Zetel met airconditioning
R2	Slimme cruise control (ICC) remondersteuning

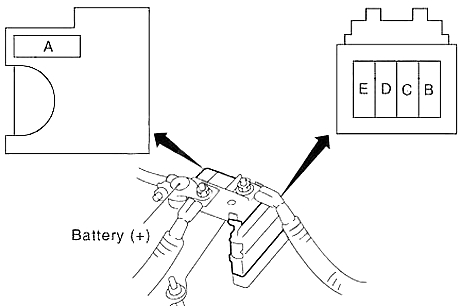

Zekeringblok zekering

Nummer	Ampère [A]	Beschrijving
A	140	Generator (VK45DE of AWD), Zekeringen: “B”, “C”
B	100	Zekeringen: “31”, “32”, “33”, “34”, “35”, “36”, “37”, “38”, “F”, “G”, “H”, “I”, “J”, “K”, “M”
C	80	Hoog beam relais (zekeringen: “72”, “74”), laag beam relais (zekeringen: “76”, “86”), Zekeringen: “71”, “73”, “75”, “87”, “88”
D	60	Accessoire relais (Zekeringen: “5”, “6”, “7”), Ventilator relais (Zekeringen: “10”, “11”), Zekeringen: “17”, “18”, “19”, “20”, “21”, “22”, “41”, “42”
E	80	Ontsteking relais (airconditioning relais, voorruitwisser relais, bovenste voorruitwisser relais, Zekeringen: “81”, “82”, “83”, “84”, “85”), Zekeringen: “77”, “78”, “79”, “80”
