Infiniti QX70 (S51, 2008-2017) – zekering schema

Productiejaar: 2008, 2009, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017

Zekeringpaneel dashboard (J / B)

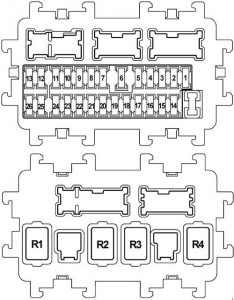

Infiniti QX70 – zekering schema – dashboard (J / B)

Nummer	ZA	Beschrijving
1	–	–
2	10	Controle-eenheid voor het passagiersdetectiesysteem Eenheid van de airbagdiagnosesensor
3	10	Geassembleerde rechter voorlamp Geassembleerde linker voorlamp Ionisator gecontroleerd door klimaat Relais van de stoel Gecombineerde airconditioning meter en versterker. Controle-eenheid voor lage bandenspanning waarschuwing Can Gateway AV controle-eenheid Buitenlucht / geur sensor Auto Anti-verblinding binnenspiegel ICC relais ASCD remstop relais schakelaar stoplicht schakelaar AFS controle-eenheid Databus connector Waarschuwingssystemen Schakelaar van rijstrookverlatingswaarschuwing Buzzer Lane Movement Camera module Adaptergroep. Verwarmd stoel relais Compressoren Schakelaar verwarmde stoel (bestuurderszijde) Schakelaar verwarmde stoel (passagierszijde)
4	10	Relais van de geassembleerde meter lamp Rondom zicht monitor Controle-eenheid Sonar controle-eenheid

5	20	Accessoire relais
6	10	Sleutel / stopcontact Klok Databus connector Regen sensor Slimme sleutel waarschuwing Buzzer Automatische anti-verblindings binnenspiegel
7	10	Carrosserie controle-module schakelaar licht stop relais rem ICC (BCM)
8	20	Bose (audio systeem)
9	10	Startknop schakelaar in sleutel stopcontact
10	10	Carrosserie controle-module (BCM) Automatische motor positie regelaar Controle-eenheid Controle-eenheid totale verlichting Geheugen schakelaar van de stoel Motor controle-eenheid van de stoel
11	10	Gecombineerde meter Gecombineerde airconditioning meter en versterker. AWD controle-eenheid CAN Gateway Controle-eenheid van de veiligheidsgordel spanner (bestuurderszijde / passagierszijde)
12	–	Reservering
13	–	Reservering
14	–	–
15	10	Buitenspiegels
16	20	Achterruit ontvochtiger
17	20	Achterruit ontvochtiger
18	10	E-SUS controle-eenheid
19	–	–

20	15	Bij de voorvoeding connector
21	10	Afstandsbediening schakelaar van de zijspiegel Gecombineerde airconditioning meter en versterker. Multifunctionele schakelaar Totaal verlichting controle-eenheid AV controle-eenheid Rondom zicht monitor controle-eenheid adapter Tel. Sateliet tuner
22	20	Voeding connector van de console Achtervoeding connector
23	15	Ventilator motor
24	15	Ventilator motor
25	–	Reservering
26	–	Reservering
Relais
R1	Start relais
R2	Achterontvochtiger relais
R3	Accessoire relais
R4	Ventilator relais

Leggere Infiniti G20 - P10 (1990-1996) – zekeringdoos

Zekering schema in de motorruimte (IPDM E / R)

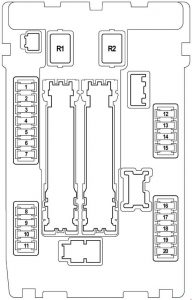

Infiniti QX70 – zekering schema – motorruimte (IPDM E / R)

Nummer	ZA	Beschrijving
1	15	Relais van de brandstofpomp Controle-eenheid van de brandstofpomp Sensor groep brandstofniveau Brandstofpomp Motor controle-eenheid (ECM)
2	10	Koelventilator relais 2
3	10	Sneeuwmodus schakelaar transmissie controle-module (TCM)

4	10	Brandstofinjector nr. 1 Injector nr. 2 Injector nr. 3 Injector nr. 4 Injector nr. 5 Injector nr. 6 Injector nr. 7 (VK motor) Injector nr. 8 (VK motor) Motor controle-module (ECM) Carrosserie controle-module (BCM) Totaal verlichting controle-eenheid
5	10	ICC sensor Geïntegreerde groep Gaspedaal actuator ABS actuator en elektrische eenheid (controle-eenheid) Hoek sensor van de stuurhoek 1 Hoek sensor van de stuurhoek 1 Zij sensor G AWD controle-eenheid Stuurhulp controle-eenheid RAS controle-eenheid ICC waarschuwing Gong versterker van de rem Controle-eenheid
6	15	Verwarmde zuurstofsensor 2 (Bank 2) Verwarmde zuurstofsensor 2 (Bank 1) Lucht-brandstofverhouding (A / F) Sensor 1 (Bank 1) Lucht-brandstofverhouding (A / F) Sensor 1 (Bank 2)
7	10	Gecombineerde schakelaar
8	–	–
9	10	Compressoren airconditioning relais
10	15	ECM relais Motor controle-eenheid (ECM) Condensator Regelklep voor distributie Ventiel van de inlaat Regelklep voor distributie (rij 1) Regelklep voor distributie inlaatventielen (rij 2) Elektromagnetische klep voor distributie uitlaatventielen (Bank 1) Elektromagneet voor distributie uitlaatventiel (Bank 2) Ventiel voor tankventilatie EVAP Ontstekingsspoel nr. 1 (met vermogens transistor) Ontstekingsspoel nr. 2 (met vermogens transistor) Ontstekingsspoel nr. 3 (met vermogens transistor) Ontstekingsspoel nr. 4 (met vermogens transistor) Ontstekingsspoel nr. 5 (met vermogens transistor) Ontstekingsspoel nr. 6 (met vermogens transistor) Ontstekingsspoel nr. 7 (met vermogens transistor; VK motor) Ontstekingsspoel nr. 8 (met vermogens transistor; VK motor) Regelklep voor tankventilatie EVAP Massale luchtstroomsensor (rij 2) Massale luchtstroomsensor ( rij 1) VVEL controle-eenheid
11	15	Relais gaspedaal controle module Motor controle-eenheid (ECM)
12	10	Geassembleerde linker voorlamp (achterlicht) Geassembleerde rechter voorlamp (achterlicht)
13	10	Geassembleerde linker achterlamp Geassembleerde rechter achterlamp Nummer plaat LH Nummerplaat RECHTS handschoenenkast lamp Totaal verlichting controle-eenheid Voorvoeding connector ATT schakelaar AV controle-eenheid
14	10	Geassembleerde linker voorlamp (dimlichten)
15	10	Geassembleerde rechter voorlamp (dimlichten)
16	15	Linker voorlamp (groot licht)
17	15	Rechter voorlamp (groot licht)

18	10	Relais van de voorlampen mistlampen (mistlamp voor LH, mistlamp voor RH)
19	–	–
20	30	Relais van de voorruitenwisser
Relais
R1	–
R2	Startmotor relais

Leggere Infiniti FX45 (2003-2008) - zekeringdoos en relais

Zekering schema in de motorruimte (E12)

Infiniti QX70 – zekering schema – motorruimte (E12)

Nummer	ZA	Beschrijving
31	15	Toeter relais 1 Alternator
32	30	Optionele connector
33	10	AWD Controle-eenheid Remhulp controle-eenheid
34	15	Voorste display Controle-eenheid AV Rondom zicht Monitor Controle-eenheid Subwoofer Sateliet radio tuner Adapter tel
35	–	–
36	10	Transmissie controle-module (TCM)
37	20	Motor RAS relais
38	10	Toeter relais 2
sol	50	VVEL actuator motor relais
H.	30	Zekering blok J / B IPDM E / R

ja	–	–
jot	30	Voorste veiligheidsgordel controle-eenheid bij botsing (bestuurderszijde)
K.	30	Voorste veiligheidsgordel controle-eenheid bij botsing (passagierszijde)
L	40	Carrosserie controle-module (BCM) Automatische stuurpositie Cont Controle-eenheid van de bestuurdersstoel Lendensteun schakelaar Zijsteun Schakelaar van de elektrische stoel
M	30	ABS actuator en elektronische eenheid
N	50	ABS actuator en elektronische eenheid
O	50	Koelventilator relais 1
P.	50	Zekering blok E213 – aantal zekeringen: Q (automatische controle-eenheid van de achterdeuren), 61 (gaspedaal actuator), 62 (stoel relais gecontroleerd door klimaat), 63 (stoel relais gecontroleerd door klimaat, verwarmd stoel relais)
Relais
R1	Toeter relais 1

Zekering schema op de positieve terminal van de batterij

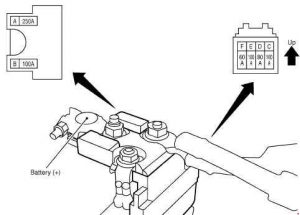

Infiniti QX70 – zekering schema – zekering blok op de positieve terminal van de batterij

Nummer

Beschrijving

250

Aantal zekering
alternator startmotor
: C. D, E

100

Aantal zekering: O (koelventilator relais 1), S (koelventilator relais 2)

100

Zekering blok en smeltzekeringen

Zekering blok J / B (aantal zekeringen: 5, 6, 7, 8, 9, 10, 11)
Voor extra voeding
voor ontstekingsvoeding

100

IPDM E / R (aantal zekering: 10, 11)
voor ontstekingsvoeding

IPDM E / R (aantal zekering: 18 (mistlamp voor); hoogstraal relais, dimlicht relais, achterlicht relais)
voor ontstekingsvoeding

Leggere Infiniti G37 (2006-2015) - zekeringdoos

Zekering schema in de motorruimte (E212; VK motor)

Infiniti QX70 – zekering schema – motorruimte (motor E212, VK)

Nummer	ZA	Beschrijving
R	–	–
S	50	Koelventilator relais 2
Relais
R1	Koelventilator relais 2

Zekering schema in de motorruimte (E213)

Infiniti QX70 – zekering schema – motorruimte (E213)

Nummer	ZA	Beschrijving
61	15	Gaspedaal actuator
62	15	Stoel relais gecontroleerd door klimaat
63	10	Stoel relais gecontroleerd door klimaat Relais van de verwarmde stoel
Q	30	Automatische controle-eenheid van de achterdeuren
Relais
R6	Toeter relais 2
R8	ICC rem behoud relais
