Jeep Gladiator (2020-2022) – zekeringdoos

Jeroen van Vliet

Jeep Gladiator – schema van de zekeringkast

Productiejaar: 2022.

Voedingsdistributiecentrum (PDC)

Het Power Distribution Center bevindt zich in de motorruimte nabij de accu. Dit centrum bevat cartridge zekeringen, mini zekeringen en relais. Het bovenste deksel van de PDC is gemarkeerd met een label dat de locatie, functie en grootte van elke vervangbare zekering/relais aangeeft.

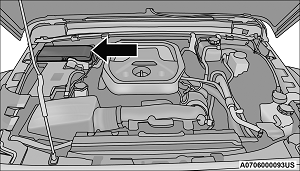

Locatie van het voedingsdistributiecentrum

Inham Cartridge zekering Mini zekering Beschrijving
* Indien aanwezig
F01 – – Reserve*
F02 40 A groen – Startmotor
F03 – 5 A Tan Slimme accussensor (IBS)
F04 – 20 A geel Brandstofpomp MTR/FPCM
F05 – 5 A Tan Veiligheidsdeur
F06 – – Reserve*
F07 – – Reserve*
F08 – 15 A blauw Transmissiecontrolemodule TCM-8HP CYGNUS
F09 – – Reserve*
F10 – 15 A blauw Sleutelschakelaar (KIN)/radiofrequentie hub (RF

In dit artikel vind je de schema’s van de zekeringkast van de Jeep Gladiator (2020–2022), krijg je informatie over de locatie van de zekeringpanelen binnen het voertuig en leer je de toewijzing van elke zekering (zekeringlay-out).

Schema van de zekeringkast Jeep Gladiator (2020)

Productiejaar: 2020.

Sigarettenaansteker zekering (voedingsaansluiting) in de Jeep Gladiator is de zekering F52 in de zekeringkast van de motorruimte.

Locatie van de zekeringkast

Het voedingsdistributiecentrum bevindt zich in de motorruimte nabij de accu.

Locatie van de zekeringkast

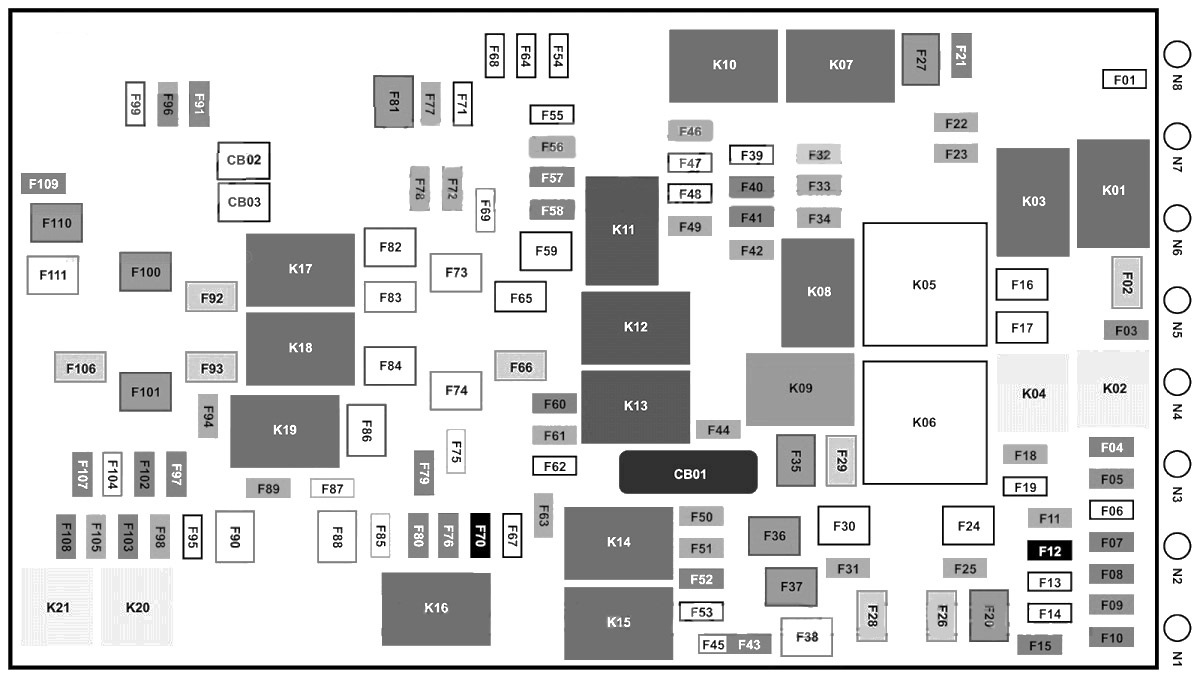

Schema van de zekeringkast

Schema van de zekeringkast

Toewijzing van de zekeringen in het Voedingsdistributiecentrum (2020)

Nr Ampères [A] Beschrijving
F01 – Reserve
F02 40 A groen Startmotor
F03 5 Amp Tan Slimme accussensor (IBS)
F04 Geel 20 Amp Brandstofpomp MTR / FPCM
F05 5 Amp Tan Veiligheidsdeur
F06 – Reserve
F07 – Reserve
F08 15 A blauw Transmissiecontrolemodule TCM-8HP CYGNUS
F09 – Reserve
F10 15 A blauw Sleutelschakelaar (KIN) / Radiofrequentie hub (RF HUB) / Elektronisch slot van het stuurkolom (ESCL)
F11 10 A rood UCI-poort (USB en AUX)
F12 25 Amp Doorzichtig HIFI-versterker
F13 – Reserve
F14 – Reserve
F15 15 A blauw Dashboard indicatoren set (IPC) / schakelaar set – hoogspannings elektrische set (SWITCH BANK-HDELEC)
F 16 – Reserve
F17 – Reserve
F18 10 A rood Airconditioning koppeling (AC CLUTCH)
F19 – Reserve
F20 30 A roze Centraal carrosseriebestuurder (CBC) 1-BINNENVERLICHTING
F21 – Reserve
F22 10 A rood Motorcontrolemodule (ECM) / Transmissiesysteem controlemodule (PCM)
F23 10 A rood Transmissiesysteem controlemodule (PCM) / Motorcontrolemodule (ECM)
F24 – Reserve
F25 10 A rood Shift By Wire module (MOD.SBW)
F26 40 A groen Centraal carrosseriebestuurder (CBC) 2-BUITENVERLICHTING # 1
F27 30 A roze Voorruitwisser
F28 40 A groen Centraal carrosseriebestuurder (CBC) 3-VOEDINGSVERGRENZERS
F29 40 A groen Centraal carrosseriebestuurder (CBC) 4-BUITENVERLICHTING # 2
F30 – Reserve
F31 10 A rood DIAGNOSTISCHE POORT
F32 10 A rood Verwarming Ventilatie Airconditioning Mod (HVAC CTRL MOD) / Stuurkolom slot (SCL) / Passagiersclassificatie module (OCM) / Bestuurder aanwezigheid detectie module (DPDM)
F33 10 A rood ParkTronics systeem (PTS) / Infraroodcamera module (IRCM) / Airbag deactiveringslampjes (AIRBAG DISABLE LMPS)
F34 10 A rood Elektronische stabiliteitscontrole (ESC) / Elektrisch-hydraulische stuurbekrachtiging (EHPS) / Smart Bar controle module (SBCM) WAKE UP
F35 30 A roze VACUUM REMPOMP – indien aanwezig
F36 30 A roze AANHANGWAGEN MODULE – indien aanwezig
F37 30 A roze AANHANGWAGEN AANSLUITING 7W – indien aanwezig
F38 20 A blauw Motorcontrolemodule ECM
F39 – Reserve
F40 15 A blauw Transmissiesysteem controlemodule (DTCM) / asvergrendeling (AXLE LOC) FT_RR
F41 15 A blauw Instrumentencluster (IC) / Security GateWay (SGW) WAKE UP
F42 10 A rood Voeding relais controle (stop/start elektrisch)
F43 – Reserve
F44 10 A rood VERWARMERS MET INFRAROOD CAMERA (IRCAM)
F45 – Reserve
F46 10 A rood AUTO HDLP LVL MOD / LVL MTR / HDLP SW
F47 – Reserve
F48 – Reserve
F49 10 A rood Passagiersveiligheidscontroller (ORC)
F50 10 A rood HD ACC – indien aanwezig
F51 10 A rood Vochtigheid Licht Regen sensor (HLRS) / Inverter 400 W Wake Up / USB / Achteruitkijkspiegel (ISRVM) / Kompas module (CSGM)
F52 20 Amp Geel Sigarettenaansteker
F53 10 A rood Draadloze luidspreker – afhankelijk van de uitrusting
F54 – Reserve
F55 10 A rood Centrale visuele verwerking module (CVPM) of Parktronics module
F56 10 A rood Temperatuursensor in de auto / voeding van de PTC verwarmingselement
F57 20 Amp Geel Zitting Frt Drvr Htd
F58 20 Amp Geel Zitting Frt Pass Htd
F59 – Reserve
F60 15 A blauw Comfort stuurmodule (CSWM) (HTD STR WHEEL)
F61 10 A rood Linker dodehoek sensor (LBSS) / rechter dodehoek sensor (RBSS)
F62 – Reserve
F63 10 A rood Passagiersveiligheidscontroller (ORC)
F64 – Reserve
F65 50 A rood Inverter 400W
F66 40 A groen HVAC VENTILATOR MTR FRT
F67 – Reserve
F68 – Reserve
F69 – Reserve
F70 25 Amp Doorzichtig INJECTIE / ONTSTEKING COIL (GAS) / GLO PLUG MOD (DSL)
F71 – Reserve
F72 10 A rood HD ELEC ACC PKG – indien aanwezig
F73 – Reserve
F74 – Reserve
F75 – Reserve
F76 20 A geel ECM (GAS) / PCM (DSL)
F77 10 A rood Verwarmde spiegels
F78 – Reserve
F79 20 A geel SMART BAR CTRL MOD
F80 15 A blauw Aandrijfsysteem controlemodule (PCM) / Solenoïde 1 2 Verschuiving vergrendeling
F81 30 A roze ACRYSTERENDE AANHANGWAGEN (EBL)
F82 30 A roze VERWARMING BRANDSTOF – indien aanwezig
F83 60 A geel ONTSTEKINGSKADE – indien aanwezig
F84 30 A roze HTR UREA CONTROLE-EENHEID – indien aanwezig
F85 – Reserve
F86 10 A rood VOEDING / REINIGING PMP – indien aanwezig
F87 20 A blauw NOx SENSOR # 1 / # 2 – indien aanwezig
F88 10 A rood Stuurkolom controlemodule (SCCM) / cruise control (CRUISE CTL) / digitale televisie (DTV) / airbag deactiveringslampje
F89 20 A blauw PARK AANHANGWAGEN LMP – indien aanwezig
F90 20 A geel Claxon
F91 40 A groen HD ACCY # 2 – indien aanwezig
F92 40 A groen HD ACCY # 1 – indien aanwezig
F93 10 A rood Bandenspanningmonitor (TPM) / RF Hub systeem (CORAX)
F94 – Reserve
F95 10 A rood PWR MIRROR SW
F96 20 A geel RADIO / TBM
F97 10 A rood SW BANK-HD ELEC / OFF ROAD
F98 – Reserve
F99 30 A roze ESC-ECU EN KLEPEN
F100 30 A roze Transmissiesysteem controlemodule (DTCM)
F101 15 A blauw DUBBELE USB POORT
F102 15 A blauw HD ACCY # 3 – indien aanwezig
F103 – Reserve
F104 10 A rood Geïntegreerde centrale schoorsteen (ICS) / verwarming met warme ventilatie (IFVAC)
F105 50 A rood Elektronische snelheidsregeling (ESC) / POMP MTR
F106 20 A geel STOP AANHANGWAGEN / BOCHT LT – indien aanwezig
F107 15 A blauw HD ACCY # 4 – indien aanwezig
F108 20 A geel STOP AANHANGWAGEN / BOCHT RT – indien aanwezig
F109 – Reserve
F110 20 A blauw RESERVE AANHANGWAGEN – indien aanwezig

Jeep Gladiator – schema van de zekeringkast

Productiejaar: 2021.

Voedingsdistributiecentrum (PDC)

Het Power Distribution Center bevindt zich in de motorruimte nabij de accu. Dit centrum bevat cartridge zekeringen, mini zekeringen en relais. Het bovenste deksel van de PDC is gemarkeerd met een label dat de locatie, functie en grootte van elke vervangbare zekering/relais aangeeft.

Locatie van het voedingsdistributiecentrum

Inham Cartridge zekering Mini zekering Beschrijving
* Indien aanwezig
F01 – – Reserve*
F02 40 A groen – Startmotor
F03 – 5 A Tan Slimme accussensor (IBS)
F04 – 20 A geel Brandstofpomp MTR/FPCM
F05 – 5 A Tan Veiligheidsdeur
F06 – – Reserve*
F07 – – Reserve*
F08 – 15 A blauw Transmissiecontrolemodule TCM-8HP CYGNUS
F09 – – Reserve*
F10 – 15 A blauw Sleutelschakelaar (KIN)/radiofrequentie hub (RF HUB)/elektronisch slot van het stuurkolom (ESCL)
F11 – 10 A rood UCI-poort (USB en AUX)
F12 – 25 A Doorzichtig HIFI-versterker
F13 – – Reserve*
F14 – – Reserve*
F15 – 15 A blauw Dashboard indicatoren set (IPC)/schakelaar – set van hoogspannings elektrische apparaten (SWITCH BANK-HD ELEC)
F 16 – – Reserve*
F17 – – Reserve*
F18 – 10 A rood Airconditioning koppeling (AC CLUTCH)
F19 – – Reserve*
F20 30 Amp Roze – Centraal carrosseriebestuurder (CBC) 1-BINNENVERLICHTING
F21 – – Reserve*
F22 – 10 A rood Motorcontrolemodule (ECM)/Transmissiesysteem controlemodule (PCM)
F23 – 10 A rood Transmissiesysteem controlemodule (PCM)/Motorcontrolemodule (ECM)
F24 – – Reserve*
F25 – 10 A rood Shift By Wire module (MOD_SBW)
F26 40 A groen – Centraal carrosseriebestuurder (CBC) 2-BUITENVERLICHTING #1
F27 30 Amp Roze – Voorruitwissers
F28 40 A groen – Centraal carrosseriebestuurder (CBC) 3-VOEDINGSVERGRENZERS
F29 40 A groen – Centraal carrosseriebestuurder (CBC) 4-BUITENVERLICHTING #2
F30 – – Reserve*
F31 – 10 A rood DIAGNOSTISCHE POORT
F32 – 10 A rood Verwarming Ventilatie Airconditioning Mod (HVAC CTRL MOD)/Stuurkolom slot (SCL)/Passagiersclassificatie module (OCM)/Bestuurder aanwezigheid detectie module (DPDM)
F33 – 10 A rood ParkTronics systeem (PTS)/infraroodcamera module (IRCM)/airbag deactiveringslampjes (AIRBAG DISABLE LMPS)
F34 – 10 A rood Elektronische stabiliteitscontrole (ESC)/elektrisch-hydraulische stuurbekrachtiging (EHPS)/Smart Bar controle module (SBCM) ACTIVEREN
F35 30 Amp Roze – PMP REMPOMP*
F36 30 Amp Roze – Aanhangwagen remmodule*
F37 30 Amp Roze – AANHANGWAGEN AANSLUITING 7W*
F38 20 A blauw – Motorcontrolemodule (ECM)
F39 – – Reserve*
F40 – 15 A blauw Transmissiesysteem controlemodule (DTCM)/asvergrendeling (AXLE LOC) FT_RR
F41 – 15 A blauw Instrumentencluster (IC)/Security GateWay (SGW) ACTIVEREN
F42 – 10 A rood Voeding relais controle (stop/start elektrisch)*
F43 – – Reserve*
F44 – 10 A rood Infraroodcamera (IRCAM) VERWARMERS
F45 – – Reserve*
F46 – 10 A rood AUTO HDLP LVL MOD/LVL MTR/HDLP SW
F47 – – Reserve*
F48 – – Reserve*
F49 – 10 A rood Passagiersveiligheidscontroller (ORC)
F50 – 10 A rood AKC HD*
F51 – 10 A rood Vochtigheid Licht Regen sensor (HLRS) / Inverter 400 W Wake Up / USB / Achteruitkijkspiegel (ISRVM) / Kompas module (CSGM) / DTV
F52 – 20 A geel Sigarettenaansteker
F53 – 10 A rood Draadloze luidspreker*
F54 – – Reserve*
F55 – 10 A rood Centrale visuele verwerking module (CVPM)*
F56 – 10 A rood Temperatuursensor in de auto / voeding van de PTC verwarmingselement
F57 – 20 A geel Zitting Frt Drvr Htd
F58 – 20 A geel Frt Pass Htd Zitting
F59 – – Reserve*
F60 – 15 A blauw Comfort stuurmodule (CSWM) (HTD STR WHEEL)
F61 – 10 A rood Linker dodehoek sensor (LBSS)/Rechter dodehoek sensor (RBSS)
F62 – – Reserve*
F63 – 10 A rood Passagiersveiligheidscontroller (ORC)
F64 – – Reserve*
F65 50 A rood – Inverter 400W *
F66 40 A groen – HVAC VENTILATOR MTR FRT
F67 – – Reserve*
F68 – – Reserve*
F69 – – Reserve*
F70 – 25 A Doorzichtig INJ/IGN COIL (GAS)/GLO PLUG MOD (DSL)
F71 – – Reserve*
F72 – 10 A rood HD ELEC ACC PKG*
F73 – – Reserve*
F74 – – Reserve*
F75 – – Reserve*
F76 – 20 A geel ECM (gas)/PCM (DSL)
F77 – 10 A rood Verwarmde spiegels
F78 – – Reserve*
F79 – 20 A geel Intelligente band CTRL MOD
F80 – 15 A blauw Transmissiesysteem controlemodule (PCM)/elektromagnetische klep 1 2 Verschuiving vergrendeling
F81 30 Amp Roze – ACRYSTERENDE AANHANGWAGEN (EBL)
F82 30 Amp Roze – VERWARMING BRANDSTOF*
F83 60 A geel – ONTSTEKINGSKADE*
F84 30 Amp Roze – HTR UREA CONTROLE-EENHEID*
F85 – 10 A rood SENSORE PM*
F86 – – Reserve*
F87 – 10 A rood VOEDING/PULIZING PMP*
F88 20 A blauw – NOx SENSOR #1/#2*
F89 – 10 A rood Stuurkolom controlemodule (SCCM)/cruise control (CRUISE CTL)/digitale televisie (DTV)/airbag deactiveringslampje
F90 20 A blauw – PARK AANHANGWAGEN LMP*
F91 – 20 A geel claxon
F92 40 A groen – ACCY HD #2*
F93 40 A groen – ATTIVITÀ HD #1*
F94 – 10 A rood Bandenspanningmonitor (TPM)/RF Hub systeem (CORAX)
F95 – – Reserve*
F96 – 10 A rood SPECCHIO PWR SW
F97 – 20 A geel RADIO/TBM
F98 – 10 A rood SW BANK-HD ELEK/OFF ROAD
F99 – – Reserve*
F100 30 Amp Roze – ESC-ECU EN KLEPEN
F101 30 Amp Roze – Transmissiesysteem controlemodule (DTCM)
F102 – 15 A blauw DUBBELE USB POORT
F103 – 15 A blauw ACCY HD #3*
F104 – – Reserve*
F105 – 10 A rood Geïntegreerde centrale schoorsteen (ICS)/verwarming met warme ventilatie (HVAC)
F106 50 A rood – Regeling elektronische snelheid (ESC)/POMP MTR
F107 – 20 A geel STOP/SVOLTA AANHANGWAGEN LT*
F108 – 15 A blauw ACCY HD #4*
F109 – 20 A geel STOP/SVOLTA AANHANGWAGEN RT*
F110 – – Reserve*
F111 20 A blauw – AANHANGWAGEN HAAK*

Jeep Gladiator – schema van de zekeringkast

Productiejaar: 2022.

Voedingsdistributiecentrum (PDC)

Het Power Distribution Center bevindt zich in de motorruimte nabij de accu. Dit centrum bevat cartridge zekeringen, mini zekeringen en relais. Het bovenste deksel van de PDC is gemarkeerd met een label dat de locatie, functie en grootte van elke vervangbare zekering/relais aangeeft.

Locatie van het voedingsdistributiecentrum

Inham Cartridge zekering Mini zekering Beschrijving
* Indien aanwezig
F01 – – Reserve*
F02 40 A groen – Startmotor
F03 – 5 A Tan Slimme accussensor (IBS)
F04 – 20 A geel Brandstofpomp MTR/FPCM
F05 – 5 A Tan Veiligheidsdeur
F06 – – Reserve*
F07 – – Reserve*
F08 – 15 A blauw Transmissiecontrolemodule TCM-8HP CYGNUS
F09 – – Reserve*
F10 – 15 A blauw Sleutelschakelaar (KIN)/radiofrequentie hub (RF

Post correlati:

  1. Jeep Cherokee KK (2008-2012) – zekeringdoos
  2. Jeep Compass (vanaf 2007) – specificaties van de lampen
  3. Jeep Renegade (sinds 2014) – specificaties van de lampen
  4. Jeep Patriot FL (vanaf 2011) – specificaties van de lampen
  5. Jeep Cherokee XJ (1997-2001) – zekeringdoos
  6. Jeep Cherokee KL (2014-2019) – zekeringdoos
  7. Jeep Compass MK49 (2007–2010) – zekeringkast
Leggere  Jeep Grand Cherokee 4xe (2022) – zekeringdoos

Jeroen van Vliet

Jeroen van Vliet

Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's. Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn. Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.
