Schema van de zekeringen Jeep Compass MP/552 (2017-2019)
De zekeringen van de sigarettenaansteker (voedingsaansluiting) in de Jeep Compass zijn de zekeringen F18 (achterste laadstekker steck), F20 (sigarettenaansteker), F30 (achterste laadstekker – gevoed door de accu) in de motorruimte en de zekering F94 (voedingsaansluitingen) in de binnen zekeringkast.
Locatie van de zekeringkast
Voedingsverdeelunit

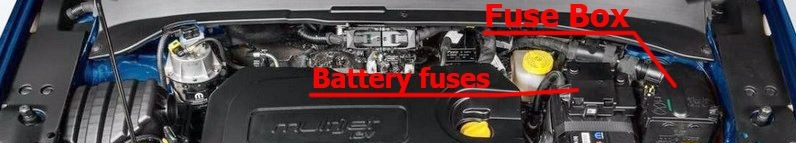

De zekeringkast van de motor bevindt zich aan de linkerkant van de motorruimte.

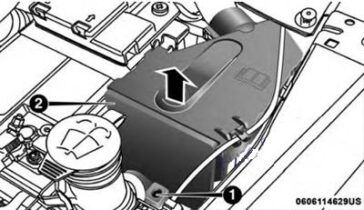

Locatie van het paneel en de deksel van de zekeringen

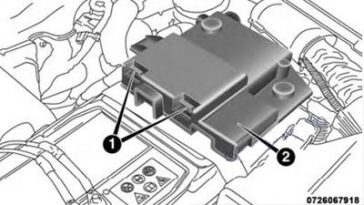

Locatie van de deksel van de accu zekering

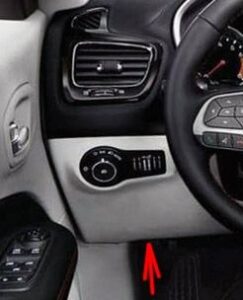

Binnen zekeringkast
Deze bevindt zich in het interieur aan het linker zijpaneel onder het dashboard.
Verdeelunit voor zekeringen / relais van de achterste laadruimte
Om toegang te krijgen tot de zekeringen, verwijder het toegangspaneel van het achterste linker paneel van de laadruimte.
De zekeringen kunnen zich in twee eenheden bevinden. De zekeringhouder in versie 1 bevindt zich dichter bij de achterkant van het voertuig, terwijl de zekeringhouder in versie 2 (indien uitgerust met trekhaak) dichter bij de voorkant van het voertuig is geplaatst.
Schema’s van de zekeringkast
2017, 2018, 2019
Motorruimte

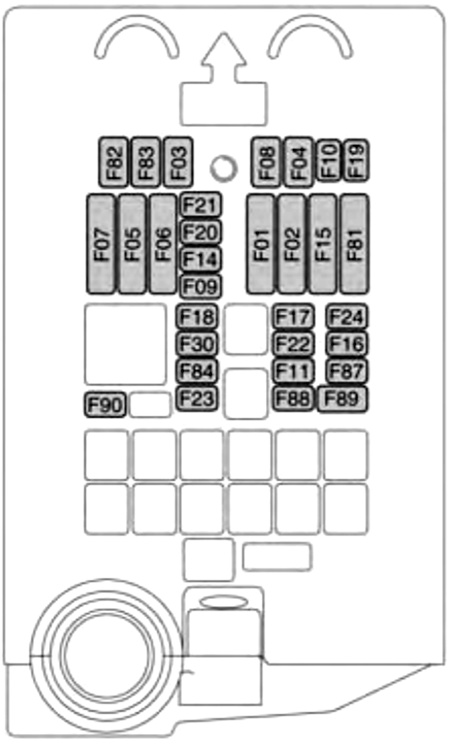

Toewijzing van de zekeringen in de motorruimte (2017, 2018, 2019)
| Ingang | Maxi-Zekeringen | Cartridge zekering | Mini-Zekeringen | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F01 | 70 Amp Tan | – | – | Computer behuizing module | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F02 | 70 Amp Tan | Modulaire computer, achterste verdeleenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F03 | 30 A roze met HID-verlichting
20 A blauw zonder HID-verlichting |
2017-2018: Voedingscomputer 2019: Voedingscomputer, HID-verlichting |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F04 | 40 Amp Tan | Elektronische remcontrole module | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F05 | – | 40 Amp Tan | – | PTC verwarming | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F06 | 40 A oranje | – | – | Startmotor relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F07 | 40 A oranje | – | – | Achterste verdeleenheid voor het trekken van een aanhangwagen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F08 | – | 30 A roze | – | Voeding naar F24, F87, richtingcontrole | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F09 | – | – | 7,5 A bruin | 2017-2018: Motor controle module 2019: ECM, TCM, radiateur ventilator controle |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | – | – | Geel 20 Amp | Claxon | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | Geel 20 A – benzine- en dieselmotoren 1,4 l Kleurloos 25 A – 2,4 l motoren |
2017-2018: Secundaire voedingslasten 2019: Brandstofinjectoren ECM / PCM / UREA |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | – | – | 7,5 A bruin | Verwarming van de dieselmotor carter | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 40 A oranje | Pomp van de remcontrole module | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 10 A rood | Voeding van de motor controle module, automatische transmissie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 10 A rood | Secundaire lasten van de motor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | Geel 20 Amp | Voeding van de achterste laadstekker 12 V via de ontsteking | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 7,5 A bruin | 2017-2018: Airconditioningcompressor en PWM ventilator aan 2019: Airconditioningcompressor |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | – | – | Geel 20 Amp | Sigarettenaansteker | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | – | – | 15 A blauw | Brandstofpomp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | Geel 20 A – gasmotor 15 A Blauw – dieselmotor |
2017-2018: Motor controle module 2019: Gas – ontstekingsspoel / brandstofinjector Diesel – dieselmotor componenten |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | – | – | 30 A groen | Verwarmingsnet van de ruit | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | – | – | 15 A blauw | Elektronische voedingseenheid Automatische transmissie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | Geel 20 A (klantkeuze, overstap van FI8) | 12 V achterste laadstekker altijd gevoed door de accu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F81 | 60 A blauw | – | – | 2017-2018: Ontstekingskaars module 2019: Ontstekingskaars module, voeding van de accu DDCT SDU |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F82 | – | 40 A groen | – | Verwarming van de brandstoffilter | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F83 | – | 40 A groen | – | HVAC ventilator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F84 | – | – | 30 A groen | Voeding voor vierwielaandrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F87 | – | – | 5 Amp Tan | Automatische transmissie versnellingsselector | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F88 | – | – | 7,5 A bruin | Verwarmde buitenspiegels | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F89 | – | – | 30 A groen | Verwarmde achterruit | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F90 | – | – | 5 Amp Tan | IBS sensor (accustatus) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Fxx | – | – | 10 A rood (7,5 A bruin) |
Dubbele batterij controle relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
De zekeringkast heeft extra ATO zekeringhouders die zijn geïnstalleerd aan de onderkant van de kast
Extra ATO zekering
| Ingang | ATO / UNIVAL zekering | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F1 | 5 Amp Beige | Controle module van het tractiesysteem (4×4 / AWD) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 10 A rood | ECM – Start diagnose | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 2 A grijs | Stuurmodule controle | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Interieur

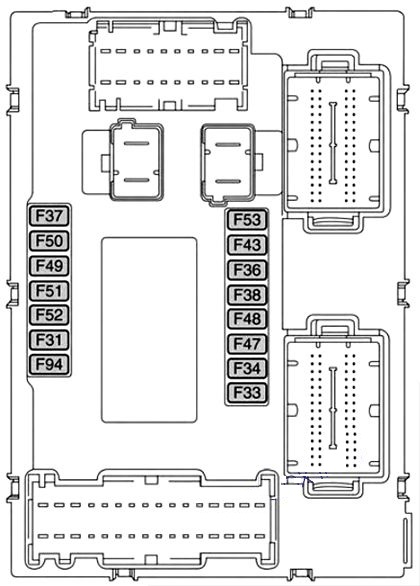

Toewijzing van de interne zekeringen (2017, 2018, 2019)
| Ingang | Blad zekering | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F31 | 7,5 A bruin | Veiligheid controle passagier | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | Geel 20 Amp | Raam motor passagier | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | Geel 20 Amp | Raam motor controle | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | Geel 20 Amp | Alarm module / sirene, radio, UCI / USB poort, VSU, airconditioning, elektronische stuurvergrendeling, elektrisch inklapbare spiegels, beveiligingsbarrière / DTV (2019) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 10 A rood | Dashboard indicatoren set, tractiecontrole module, adaptieve cruise control, ECC ventilator (HVAC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | Geel 20 Amp | 2017-2018: Deuren vergrendelen / ontgrendelen 2019: Deuren vergrendelen / ontgrendelen, achterklep ontgrendelen |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | 7,5 A bruin | Remsysteem module, elektrische stuurbekrachtiging | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | Geel 20 Amp | Voor- en achterruitwisserpomp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F47 | Geel 20 Amp | Achterste raam omhoog | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F48 | Geel 20 Amp | Achterste raam omlaag | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F49 | 7,5 A bruin | Parkeerassistent, dode hoek, spanningsstabilisator, vochtigheidssensor, panoramadak, elektronische stuurvergrendeling, temperatuur sensor, spiegel, verwarmde stoelen, licht- en regensensor, Start Stop schakelaar (2019) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F50 | 7,5 A bruin | Veiligheid controle passagier | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F51 | 7,5 A bruin | Elektronische klimaatcontrole, passagiersclassificatie, achteruitrijcamera, airconditioning, koplamp nivellering, terreinselectie, verwarmde achterruit, aanhangwagen trekken, haptische rijstrookafwijking | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F53 | 7,5 A bruin | Zonder sleutel ontsteking module, elektrische parkeerrem, RF hub, dashboard | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F94 | 15 A blauw | ECC ventilator (HVAC) (2017-2018), bestuurdersstoel met lendensteun, elektrische aansluitingen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Kofferbak
Achterste laad zekeringhouder 1
| Ingang | Mini-Zekering | Beschrijving |
|---|---|---|
| F1 | 30 A groen | Vermogen omvormer |
| F2 | 30 A groen | Geheugenstoel |
| F3 | Geel 20 Amp | Zonnescherm – afhankelijk van de uitrusting |
| F4 | 30 A groen | Elektrische stoel (passagierszijde) |
| F5 | 30 A groen | Elektrische stoel (bestuurderszijde) |
| F6 | 7,5 A bruin | Lendensteun voeding (elektrische stoelen) |
| F7 | 15 A blauw | Verwarmd stuurwiel / geventileerde stoelen |
| F8 | Geel 20 Amp | Verwarmde stoelen |

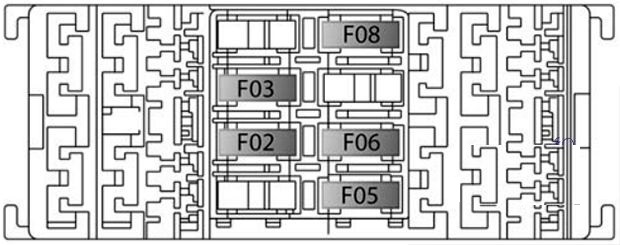

Achterste laad zekeringhouder 2
| Ingang | Mini-Zekering | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F1 | 10 A rood | 2017-2018: Externe verlichting van de aanhangwagencontroller 2019: TTM IGN Feed |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15 A blauw | Externe verlichting van de controller (bestuurderszijde) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 15 A blauw | Externe verlichting van de controller (passagierszijde) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 10 A rood | Voeding van de accu TTM Jumper | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Op de houder van de verdeleenheid van de zekeringen / relais van de achterste laadruimte bevindt zich een Maxi zekeringhouder voor de achterklep en een ATO / Uni Val zekeringhouder voor het HIFI audiosysteem.
| F01 | 30 A groen (maxi zekering) | Elektrische laadbrug |
| F02 | 25 Amp Doorzichtig (ATO / Uni-Val zekering) | HIFI audiosysteem |
